Audi A2 AMF. Audi Chorus 2 (Grundig касетна) дешевий емулятор CD changer + Bluetooth.

Апгрейд магнітол у машинах все роблять по-різному. Одні змінюють наштатні але від інших моделей, інші ставлять від сторонніхвиробників. А деяким штатна і так нормально грає, але хочетьсяпросто щось додати Ось саме таким шляхом пішов я.

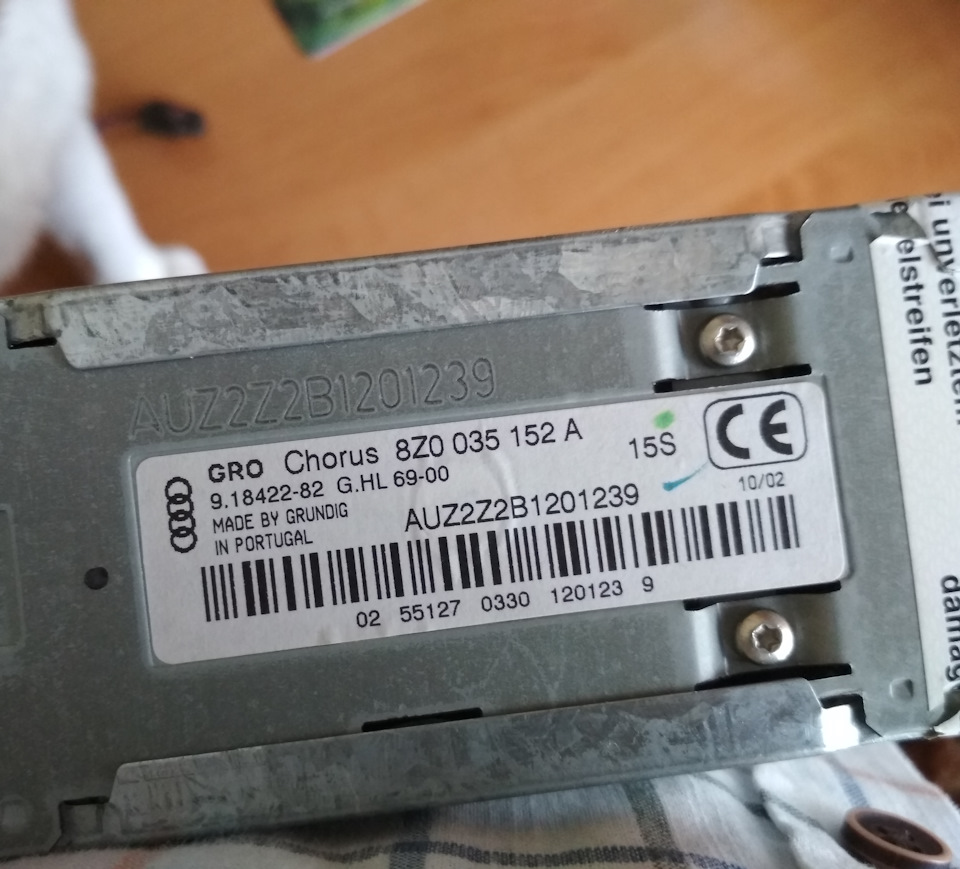

У штатної голови Chorus або Chorus 2 (Grundig)Запчасти нафото:1201239, 035152

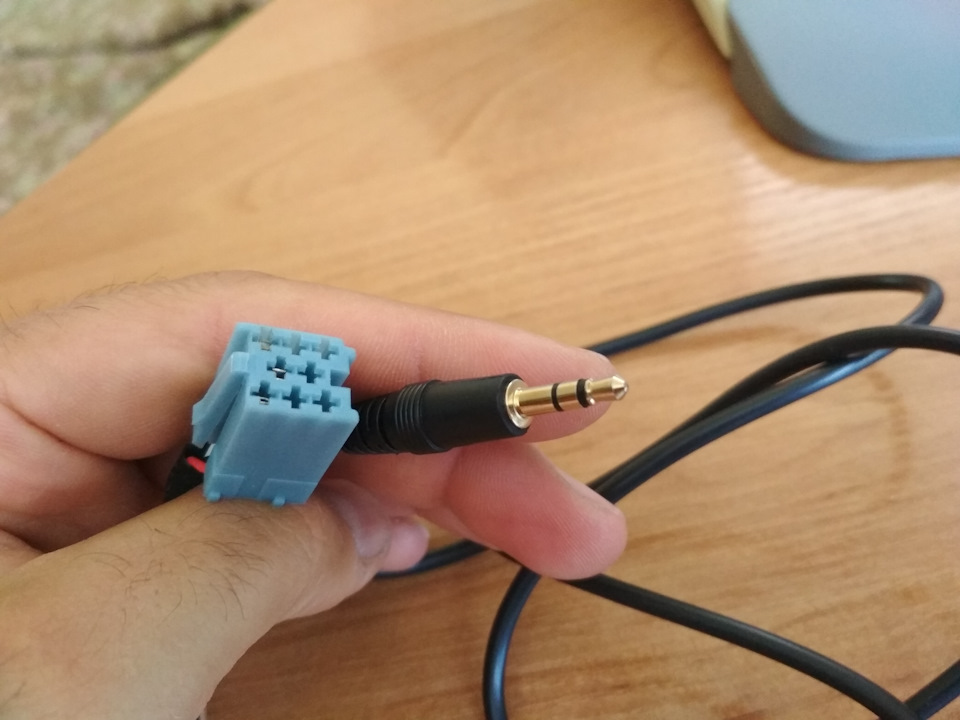

є можливість підключити CD чейнджер.За замовчуванням кнопка йоговключення не активна (якщо його немає) але можна спробувати їїактивувати і подати на вхід голови сигнал зробивши AUX.По початку явирішив що найрозумніший і за допомогою ось такого роз'єму зможу цезробити.
>

Шнурок був куплений на Аліекспрес (шукати за ом 3.5mm Jack ConnectCar Radio Car Mini для ISO 8 Pin Aux Cable Adapter для VW AUDIOBla-punkt Radio), а сама активація мусила вийти шляхом закороченняконтакторів CD data in, CD data out... Але дива не сталося і я незміг наї… обдурити Audi та Grundig.
Довелося йти іншим шляхом. Все описано та розжовано до мене і томудаю посилання на звіт камраду ViTRik Vitrik а самеhttps://megadriver.org
Так можна не морочитися і купити Yatour але ціна рішення з Arduinoявно дешевші. На Аліекспрес я купив Arduino Nano 328p-au chip за1.80 $. Провіди думаю можна знайти вдома. Ось і рахуйте.
Тепер перейдемо до Bluetooth. Тим кому він не потрібен, можутьзупинитися на викладеному варіанті вище і все. Якщо ми хочемоотримати Bluetooth, то нам потрібна плата, яку також можна купитина Алі ( для пошуку Bluetooth 5.0 Receiver HiFi Audio DAC 12v 24vcaR) за ціною 14$ (можливо можна знайти дешевше). Взяв саме версію5.0 так як вона явно краща за нижні версії але й дорожча.Харчування взяв від тих же контактів, де підключена Arduino, а самена магнітолі 17 і 10 пін, на Arduino Vin і Gnd. Я не тягнув ще двапаралельні дроти, а підчепився на контактах Arduino (не плутаємополярність). У такому разі при відключенні живлення на магнітолу зобох плат харчування також йде. Ну і вихід із плати Bluetoothпускаємо на контакти 18, 19, 20.
Тепер при подачі живлення на магнітолу включається Bluetooth івідбувається конект, далі при натисканні кнопки CD чейнджера миотримуємо активацію Bluetooth AUX.
< /p>

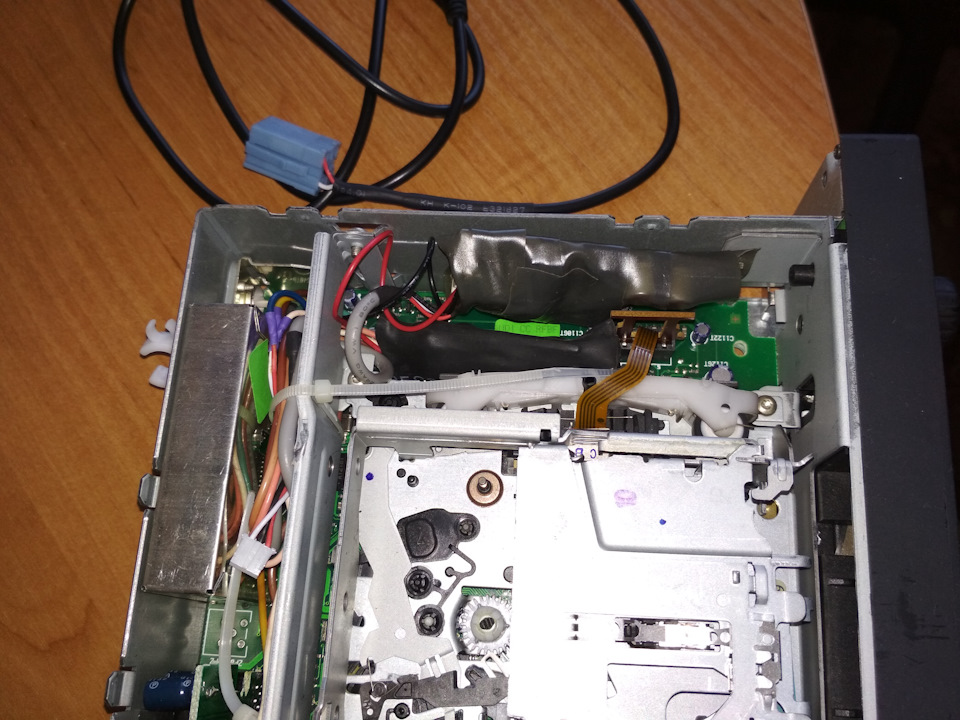

Ось так розмістив у магнітолі. Ліворуч у термоусадці Arduino, праворуч Bluetooth у чорній (не феншуйній синій) ізоленті
Рівні гучності допустимо FM радіо та AUX збігаються якщо рівеньгучності виходу смартфона коштує на максимум.
PS Друге натискання на кнопку CD чейнджера активує касету, тому цюопцію ми не втрачаємо. Кнопки керування CD само собою не працюютьBluetooth адже підключений лише лінійним виходом з магнітолою.
PPS Наведу цікаве посилання на таблицю з переліком магнітол тачейнджерів Audi www.caraudio-service.ru/shtatniki-audi.html
