Задумав я собі поставити додатковий ліхтар заднього ходу. Штатнийліхтар світить слабко. Передні бічні стекла на авто затоновані івидно погано по дзеркалах.

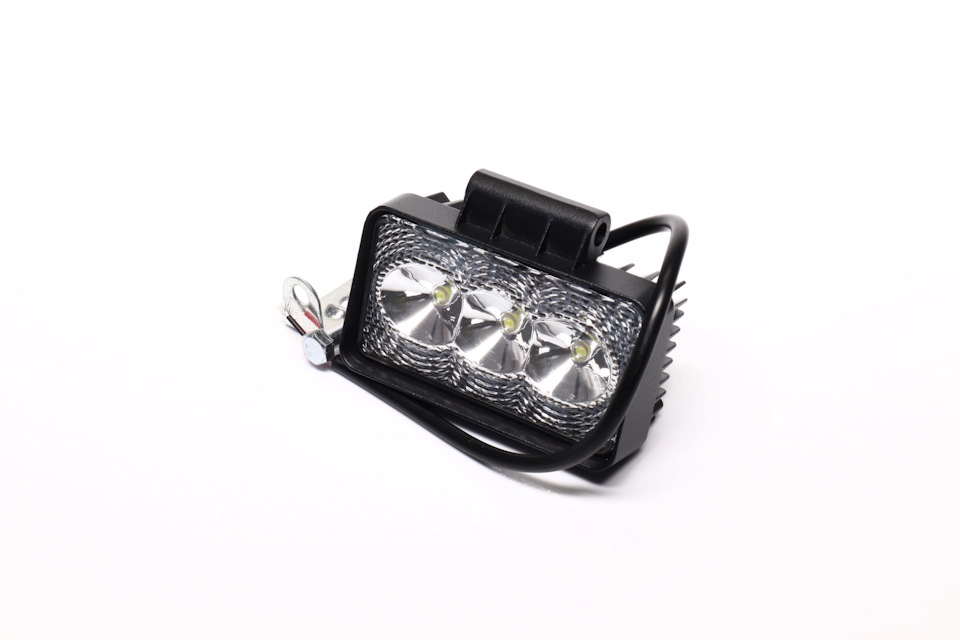

Хочу щоб додатковий ліхтар заднього ходу включався тільки тоді, коли включені габаритні вогні, тому що вдень немає необхідності вдодатковому освітленні. Планую використовувати світлодіодний ліхтарпотужністю 9W, а може і два таких.

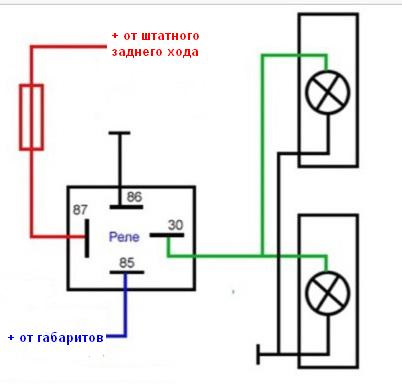

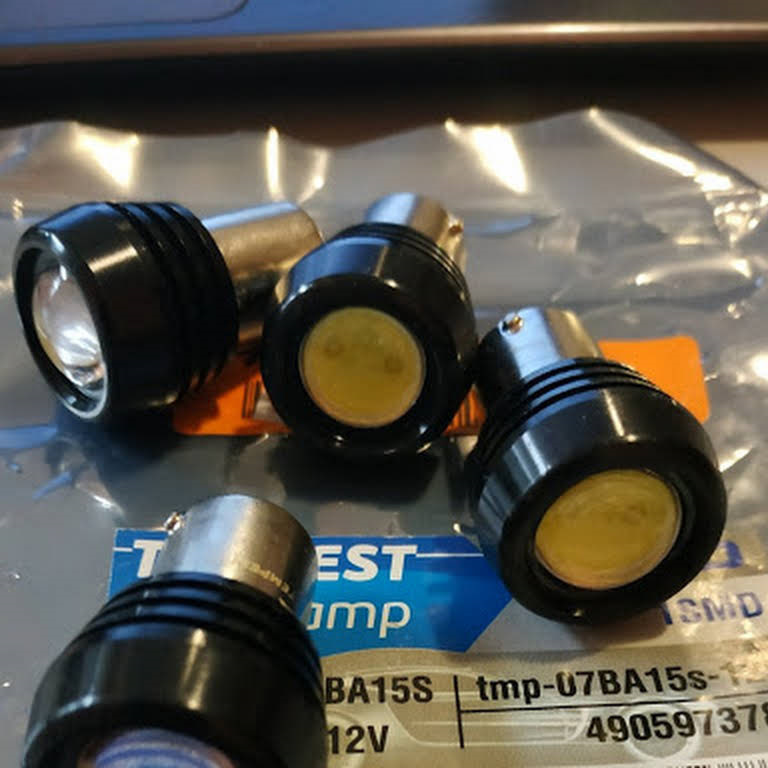

замість штатної лампи розжарювання заднього ходу поставлюсвітлодіодну з лінзою для зменшення навантаження на штатнупроводку. Підключення до проводки така
спасибі за підказку DmitryKangoo, контакти 30 і 87 правильнонавпаки підключати, але можна і так.
Питання:
1. Чи все правильно працюватиме за такої схеми?
2. Чи витримає навантаження штатне проведення та датчик задньогоходу при такому підключенні?
3. Якщо поставити два додаткові ліхтарі, чи не буде занадто великенавантаження?
4. Запобіжник на 10А вистачить чи поставити потужніший?
5. Яке реле порекомендуєте?
Можливо, цей варіант повністю не годиться і у когось є свій варіант— пропонуйте.
І ще є питання — як до додаткових ліхтарів заднього ходу належатьдаішники?
Коментарі13
У такому варіанті підключення котушка реле буде постійно під напругою при включених габаритах, на мій погляд не є добре. Якщо хочеться щоб додаткові ліхтарі ЗХ включалися тільки при включених габаритах, то можна підключити так є за заданих умов (авто...
теж хороший варіант, прийму до розгляду, дякую
Ну і нехай без габаритів горів би, в гараж або тунель задом заїжджати вдень, габарит тепер треба включати! Я під навіс заїжджаю, сонце сліпить, а там темінь, поки на половину не заїду.
я хочу з габаритами. мені не важко габарити включити при недостатній видимості. Мене більше цікавила працездатність схеми підключення.
Так, буде працювати. Теж подумав так зробити, але на причіп. Там стоїть протитуманка і під кузовом, щоб не зламати. І освітлює дуже здорово.
Цілком робоча схема. Ну якщо тільки тридцядку з вісімдесят сьомим місцями перекинути, хоч і так має працювати. на 30 ампер.
ок, спробую. дякую.
Юра ця схема для передніх ПТФ))
я знаю, я її переробив під свої потреби
Я так не морочився і підключив невелику ЛЕД-балку прямо до контактів лампи заднього ходу. Саму балку встановив під бампер.
так теж можна, але я не хочу, щоб додатковий ліхтар вдень горів. горітиме при включених габаритах.
Я може щось не зрозумів, але з першого числа жовтня потрібно їздити з ближнім, габарити ж теж включені, як ти зібрався їздити так? З увімкненим заднім ліхтарем.
ти не зрозумів. додатковий ліхтар буде працювати тільки при включенні задньої передачі, за умови, що включені габарити. вдень габарити вимкнені, при включенні заднього ходу горить тільки штатний ліхтар.
