Підключення додаткового ліхтаря заднього ходу, ч.3 заключна.

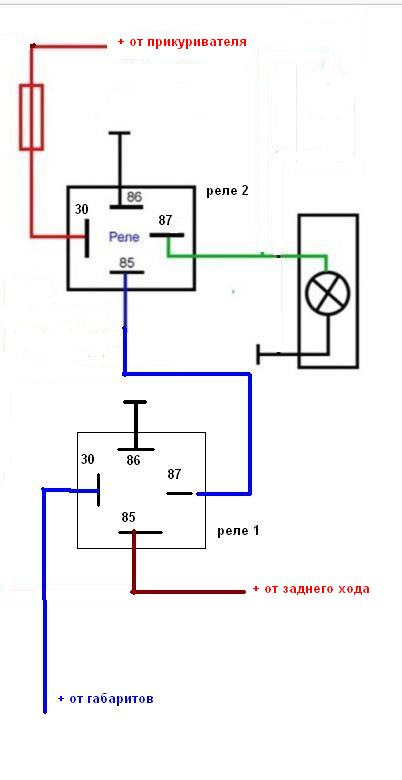

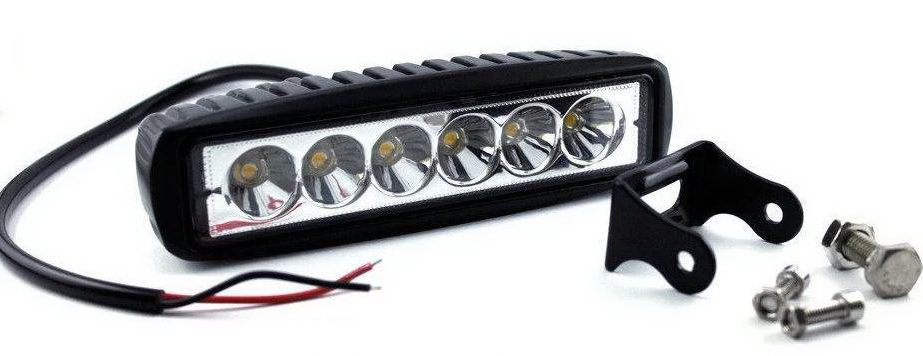

Нарешті з'явився час для встановлення додаткового ліхтаря задньогоходу . Ліхтар поставив один по центру, потужність 18W Схемупідключення трохи переробив, тому що в моїй машині є заводськийдодатковий задній прикурювач, то силовий плюс узяв з нього.Такимчином жоден з ланцюгів додатково не навантажується.У штатномуліхтарі заднього ходу залишилася звичайна лампа 21W.Плюс наприкурювачі з'являється тільки коли включене запалювання. > Усхемі два реле.На котушку першого приходить живлення від задньогоходу, котушка знаходиться під напругою тільки коли включений заднійхід - зовсім короткий час.Коли котушка замикає контакти, то плюсвід габаритів (якщо вони включені) надходить на котушку другогореле. Другого реле спрацює тільки при одночасному включеннігабаритів і заднього ходу.Котушка другого реле замикає контакти, іплюс від прикурювача надходить на ліхтар. Передніх бокових скла всевидно ззаду.

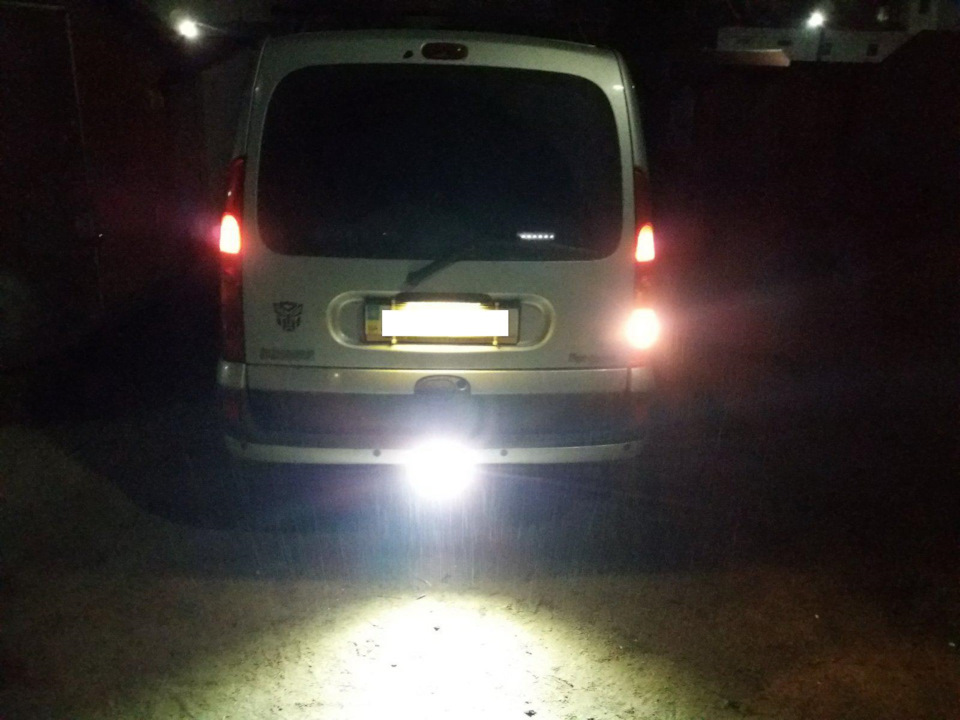

Я задоволений виконаною роботою та результатом.
