ДХО DRL частина 2

Як і обіцяв продовжую розписувати свою роботу з ДХО на KANGOO2.
Прийшло це все кілька тижнів тому.

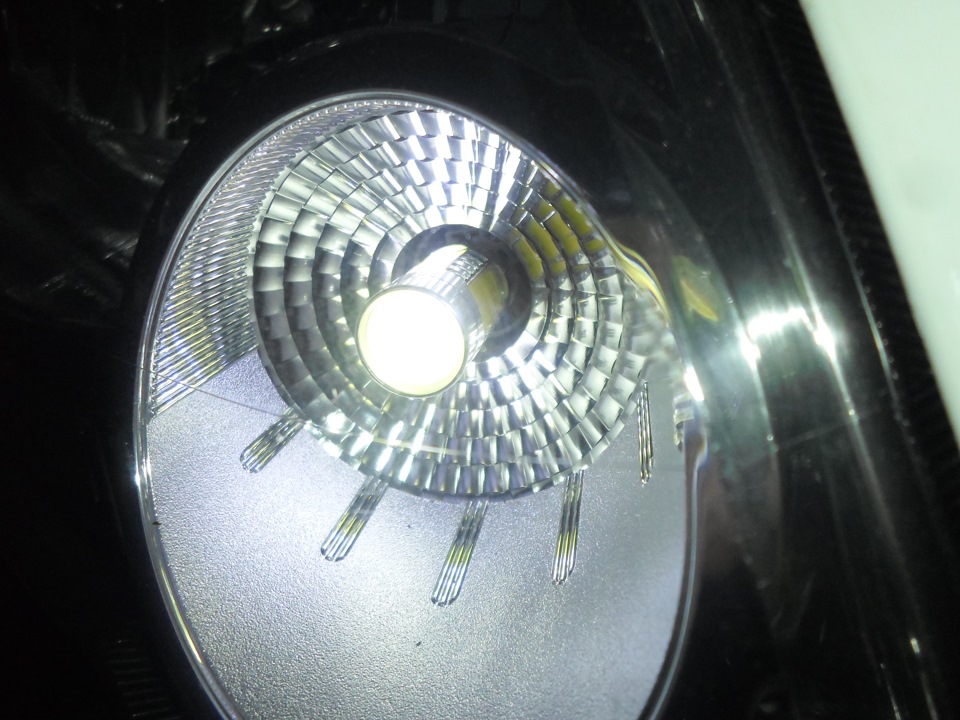

Відразу спробував включити одну з лампочок з лінзою спереду замістьоднієї з тих що стоїть зараз у мене і подивитися на скільки вонахороша.Не довго я радів, а точніше кілька годин, і помітив те, щови побачите на фото і відео, але світить вона яскравіше за варіант№1 в першій частині) за рахунок діода в торці. Задніх стоп/габарит5/21 1157 лампочок і чомусь (причину ще не з'ясував) вона незахотіла працювати в цьому режимі. "постараюсь зробити. Другу такуж лампочку поки що (до з'ясування обставин і проблем) поставив назадній хід. Задоволений як слон. І хлопці кажуть "що це у тебе тамстоїть Ксенон? "." контролер ДХО.
Ось його функції та характеристики( перекладено на російськуавтоматично, тому не судіть суворо; але здогадатися можна):
Специфікація :
Вхідна напруга :DC13.2-16.0V ( напруга батареї під час роботидвигуна )
Вихідна напруга :DC12V< br/>
Вихідний струм :Макс 700mA/сторона
Потужність навантаження :16W
Функції пояснення :
1 Функція автоматичного вимикача :При запуску двигуна автомобіля, денні ходові вогні ( DRL ) буде автоматичне включення зберегтирежим освітлення. .
3 Синхронний функція управління:у будь-якому стані, лівий та правийповорот світлового сигналу, що відповідає DRL зі зміною сигналуповороту . (одна сторона спалаху, з іншого боку.)
4 Зменшення світлового функцію:Коли з увімкненими фарами, DRLзнизить світловий 20% до 50%. Коли світло фар вимкнено, ДРЛпередається в режимі повного яскравості .
5 Вбудований ланцюг EMC, щоб уникнути втручання автомобількомп'ютерну систему .

кілька корисних функцій:це приглушення світла при подачі плюса наWHITE width lamp (тобто ближній чи габарити); це відключення лівогоабо правого ДХО при включенні лівого або правого покажчикаповоротів та інші не значні. Навпаки, як стоїть у мене зараз -притиснуте чесним словом). Посилання на лампочку ru.Cree-1157-BA15D-Turn-Signal-Brake-Side/1164647223.html
посилання на відео роботи лампочки

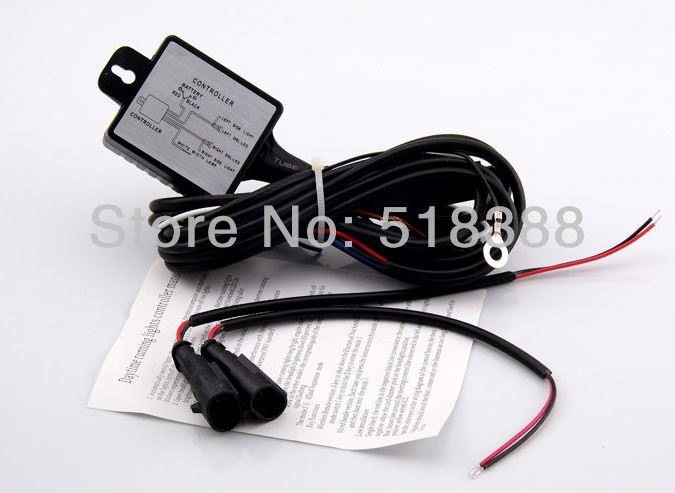

Так само прийшов блок управління (контролер) ДХО

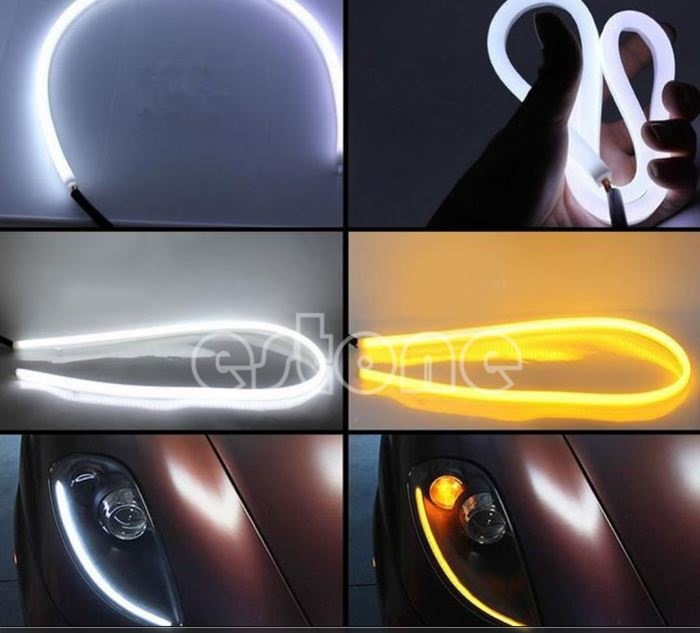

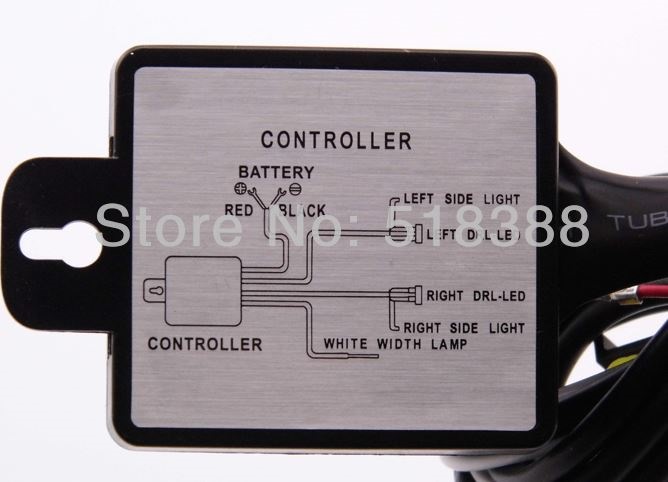

Так само приїхали світлодіодні трубки з вбудованим поворотником.Але про це пізніше коли розберуся з тим, що є. Схема підключенняПишемо, питаємо, коментуємо, лайкаємо. Діліться моїм записом.Постараюся всім відповісти.
Щоб будь-хто, хто шукає варіанти рішення ДХО на Kangoo II мігзробити свої висновки з приводу вибору ламп та контролерів. А ядороблятиму свій проект. Звичайно ж із фотозвітом. Також хочузробити фото ламп у ліхтарі заднього ходу. Трохи пізніше. Часуособливо немає у передсвятковий період.
П.С. Усіх із наступаючими святами!
