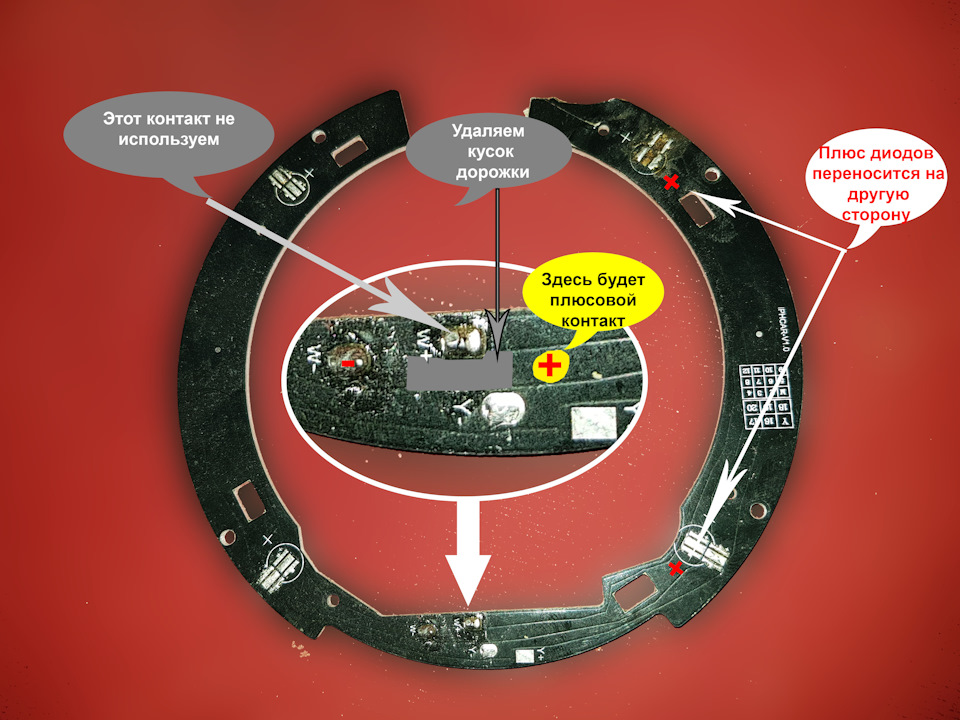

В оригіналі старі діоди були спаяні попарно - послідовна пара зліваі праворуч з'єднані паралельно, що не є При не хитрих маніпуляціяхможна зробити послідовне з'єднання світлодіодів, що я і зробив:Такавбита плата мені дісталася від попереднього господаря Як написаввище, діоди вибрав XPG3 бін S5. Напаяно на платі максимум схоже наXP-C.На сайті cree зробив порівняльну табличку:

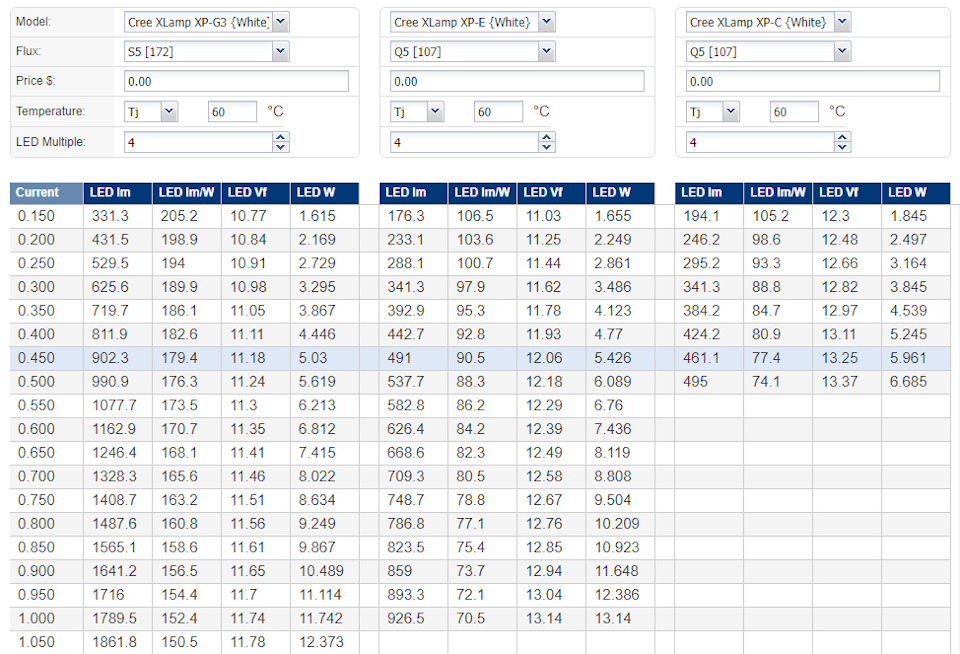

порівняння xpg3 з попередніми поколіннями

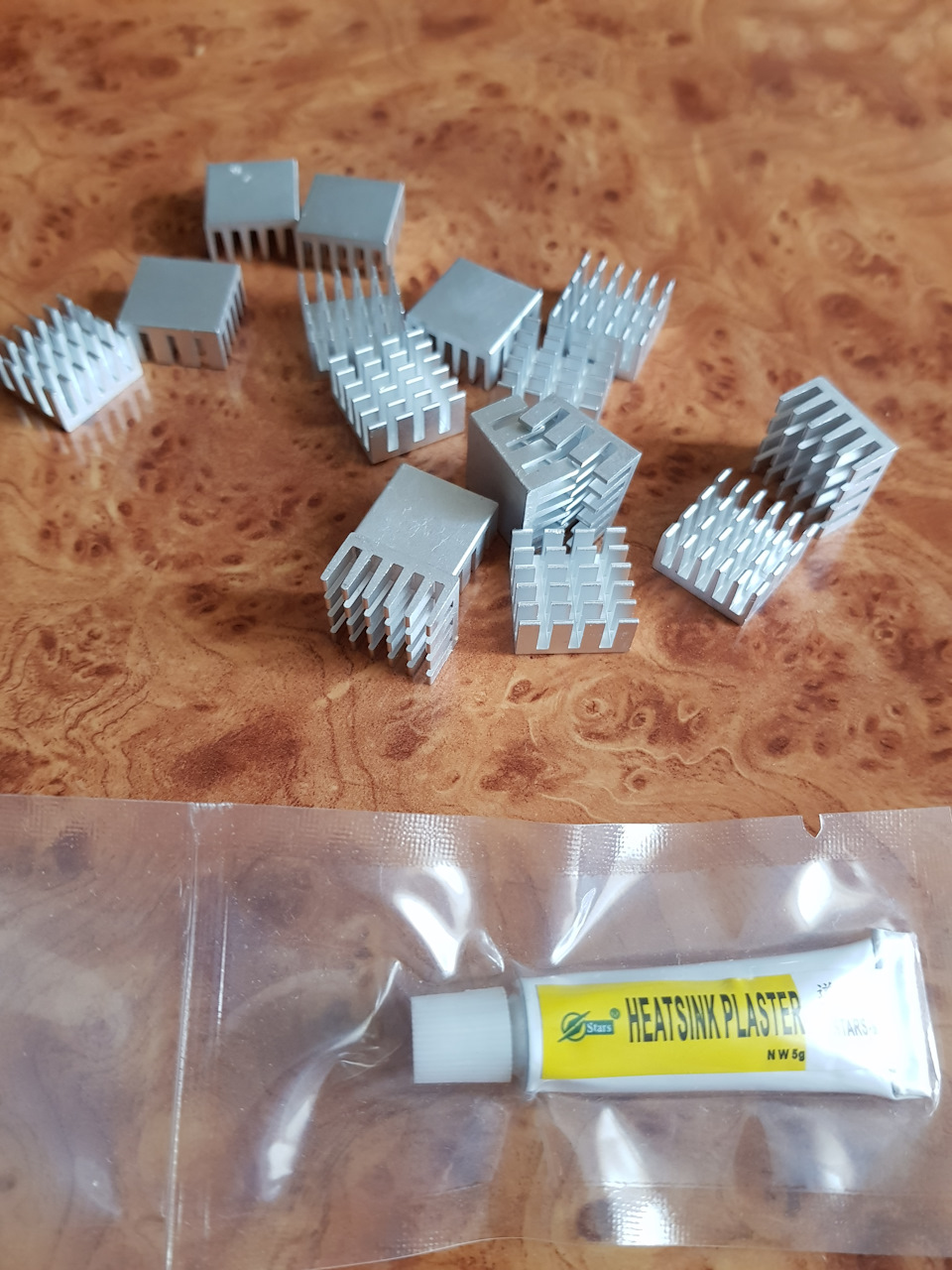

Драйвер у мене на 450мА, дивимося таблицю при температурі діода 60градусів 4 штуки XPG3 будуть віддавати 902 люмени, а те, щоприпаяно було — 461, що майже в 2 рази більше за меншогоенергоспоживання. . Хоча плата і з алюмінію, я все ж таки захотівбільшого і у китайських братів замовив радіатори та термоклей:
охолодження

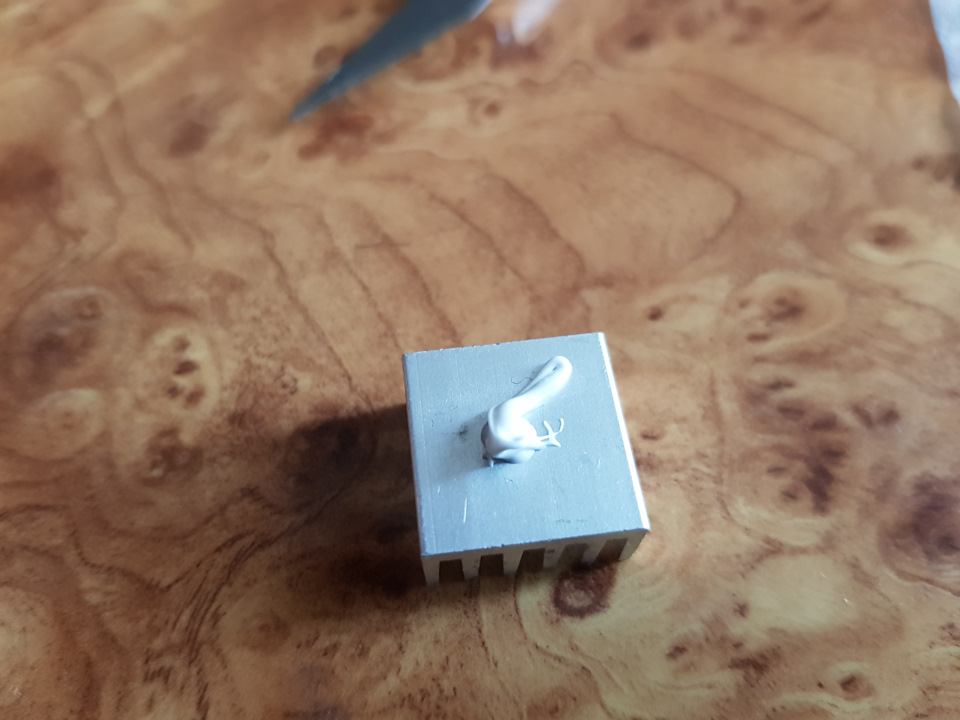

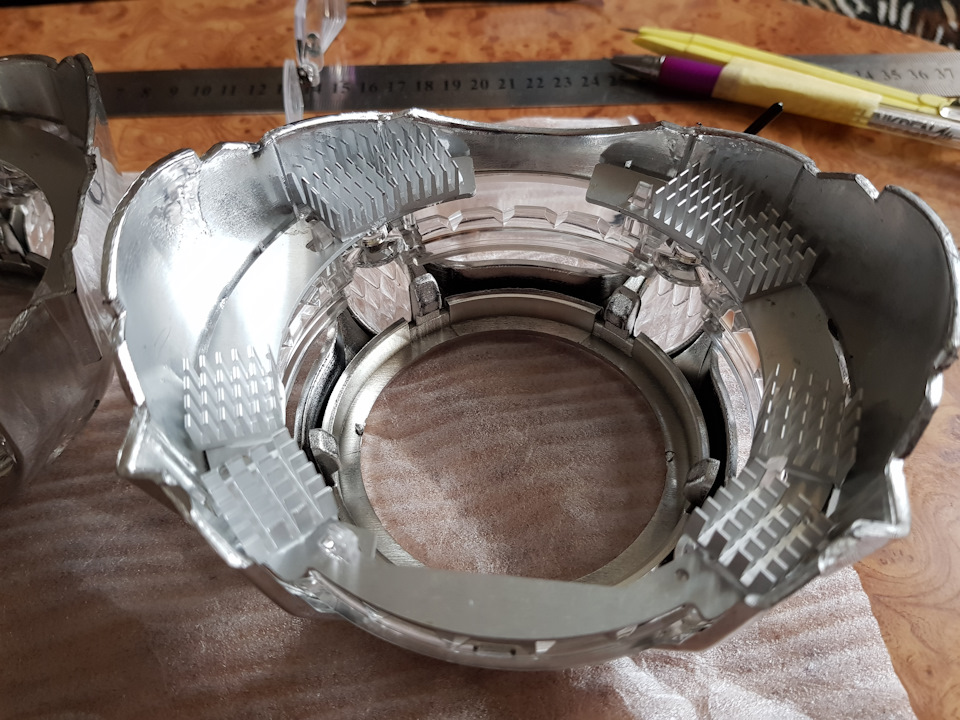

Крапелька клею на радіатор і клеїмо на плату:<
Тести світіння при різних струмах я вже показував ТУТ
На вибір у мене було 2 китайських драйвера з аліекспрес:
Встановив я цей драйвер у фару за кришкою для лампи.
або такого hiperlights.ru/cat/acc/is32
але поки і так зійде. Поки що все.
Коментарі18
А куди цей dc-dc поставити, до масок йде 2 дроти (коли надіслали думав без поворотів), а перед масками до драйвера кілька, і чи буде з dc-dc працювати режим габоритів
Перед драйвером на харчування ДХО (drl). Все треба спробувати.
Добрий день, узяв з функцією повороту такі маски, їжачків тож з низу змусив установника приклеїти, підкажіть який блочок до них можна взяти із захистом у комплекті є драйвера продавці запевняли що якість хороша, діоди дворежимні, але хотілося б додат...
Здрастуйте. З функцією повороту складніше електроніка. Можна просто спробувати поставити dc-dc перетворювач, щоб 12в видавав на дайвер. Не знаю як тепер роблять плати масок, але раніше були в таких масках по два діоди - білий і помаранчевий, а не Дво...
Погано, що не можна купити такі, які працюватимуть без проблем без переробок! Ваші доопрацьовані у вас як через 2 роки?
Працюють чудово. Діоди нормальні і є охолодження. Працюють на 25% своєї потужності.
А рідного блоку управління не було хіба? Я таку замовив, тільки з поворотником, так вона з блоком йде. Дхо/габарити/повороти, ось відео з логікою роботи поворотів при включеному дхо/габарити.
Я купував бу згорілі. Блоки мені не потрібні були. Все відразу планувалося під переробки. У рідних немає драйверів і виліт діодів гарантований за деякий час. І світло не чисто біле у рідних. Плюс рідний контролер не відключає ДХО при включенні ближнього.
Погляньте відео, яке я вам скинув, рідний блок перемикає дхо в режим габаритів при включенні габаритів/світла. Рідний блок видає 6в, хіба немає там стабілізатора? Та й хто заважає поставити стабілізатор перед рідним блоком?
Я в курсі як працює рідний блок цих масок. Не сподобалося, що при включенні світла вони не гаснуть повністю, а пригасають. Не сподобалася схема підключення діодів (описував у пості), самі діоди далекі від того, що я поставив. рідний блок 100% ставте ...
0.35a. Стабілізатор буду ставити. А чим вам не сподобалося пригасання дхо при включеному світлі? Візуально?
350мА на 4 діоди невідомого походження - у кращому випадку 390 люмен. ДХО при включеному світлі -зайвий фактор засліплення зустрічки.
Дхо- так, згоден, але логіка рідного контролера передбачає при включеному світлі запрошення до рівня габаритів. Хоча згоден, сенсу в цьому небагато, можна і відключати.
Щоб відключити треба перепаяти. Не знаю, що за схема всередині коробочки просто. До рівня габаритів воно не тухне. Все рівно яскраво.
А які розміри радіаторів ви використовували?
15х15х8 8Pcs/lot 15mm*15mm*8mm Aluminium Shim Pad Thermal VGA RAM Heat Sinks Spreader Memory Cooler Cooling для DDR Z07s.click.aliexpress.com/e/hqTHcYu
Відмінний підхід, а то заводське рішення не довговічне, ось і я думаю, що треба підготуватися до заміни світлодіодів у своїх масках. Де купувалися світлодіоди, посилання можна?
Магазин forled. Там були з різними температурами свічення.
