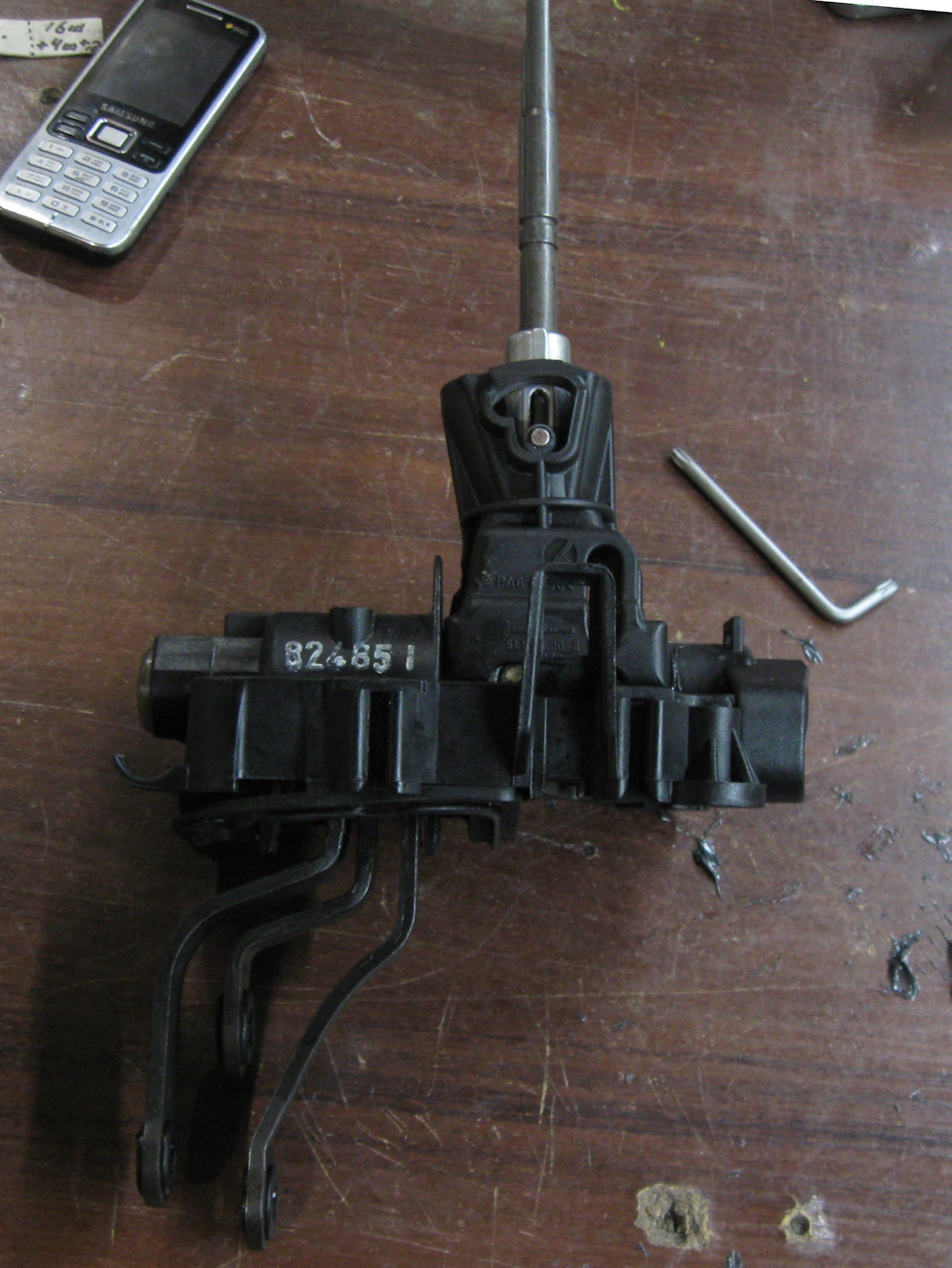

вже після перебирання<

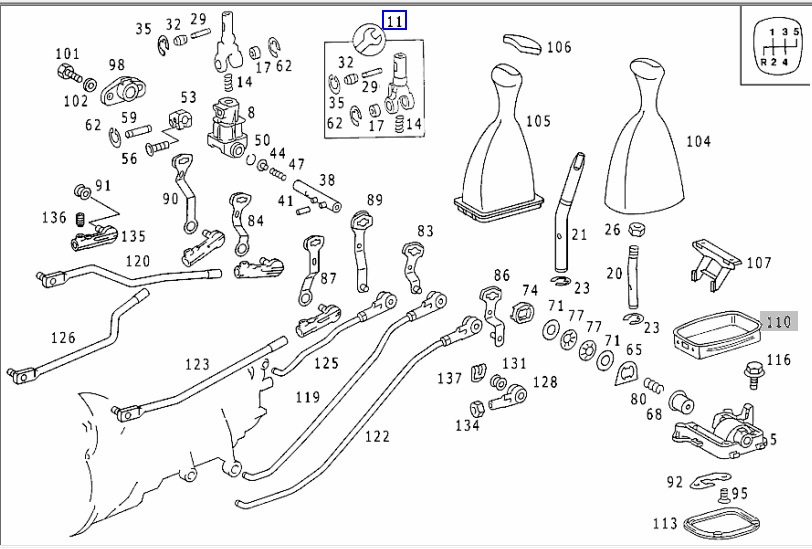

Існує оригінальний рмк, один з його номерів 1402600639 (на малюнкупозиція 11 )Запчасти на фото:262320
добре що в ньому є алюмінієва вилка
погано що позиції 32 і 29 йдуть у стандартному розмірі
також не дуже продумане рішення- це втулки 17, які насправдікволенькі сайлентблоки, з конічними втулкою/обоймою.< br/>
пружина 14, стопорні кільця 35 і 62 взагалі-то і не потрібні зовсім (якщо не втрачати).

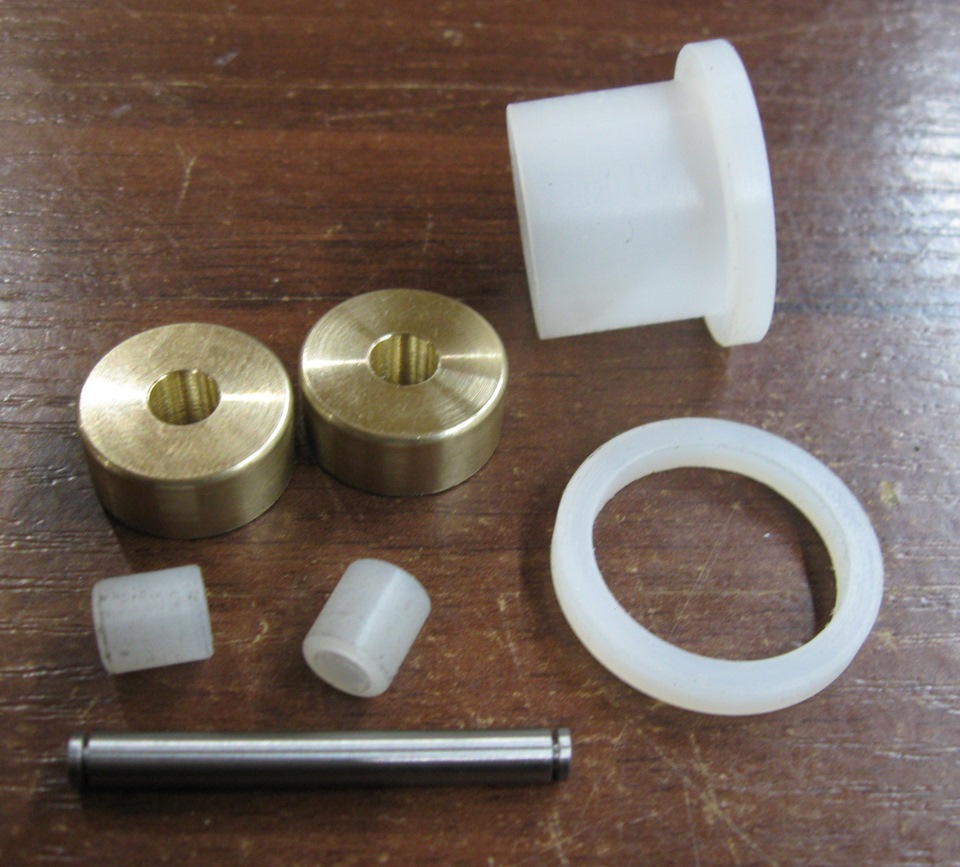

Були виточений ремкомплект

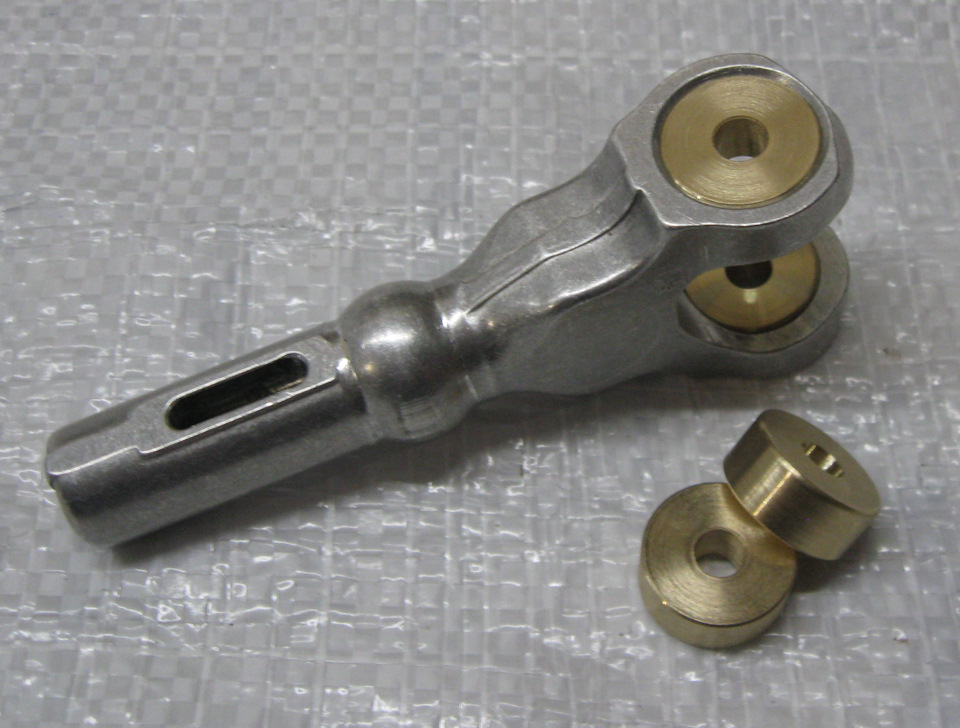

Замість сайлентблоків 17 були виточені бронзові втулки з допускамита розмірами оригіналу.
Це значно зменшує люфти важеля в усіх напрямках та підвищуєчіткість включення (навіть у порівнянні з новимисайлентблоками)

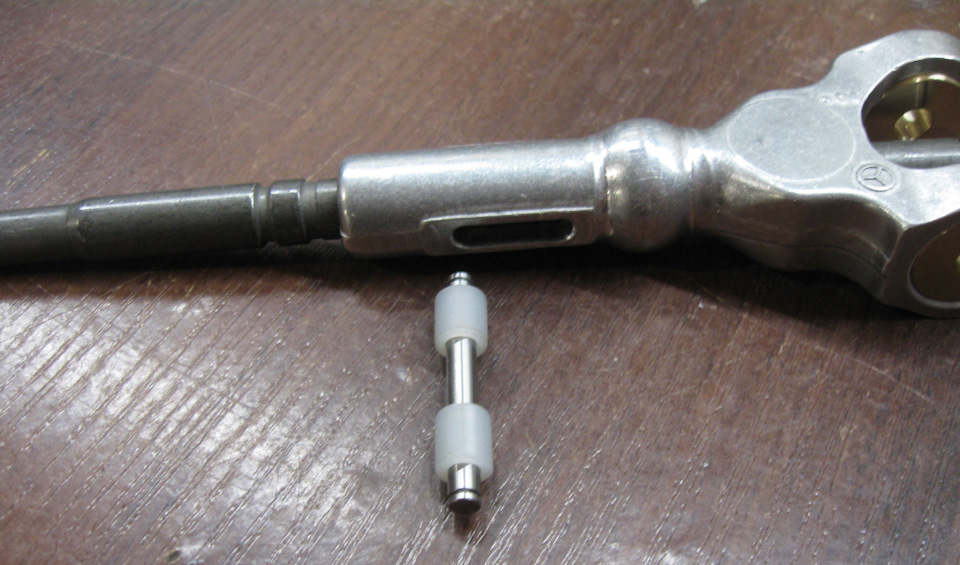

Оська 29 виточена за ремонтними розмірами---вона трохи більшогодіаметра.
Для її монтажу потрібно розсвердлити отвір у важелі 21
Це зменшує люфт - -Обертання важеля кпп по осі.
Втулки 32 -виточені з капролону, за ремонтними розмірами. Більшевнутрішній діаметр (під ремонтну вісь) і більше зовнішній діаметр (оскільки чорний пластиковий корпус теж зношується)
Це зменшує люфт важеля вліво-вправо, підвищує чіткістьвключення.
Також була виточена з капролону втулка щоб компенсувати зноскорпусних деталей 50 і 98.
Зношуються еліпсом, та й спочатку вони мають невеликий люфт.
Крім того торці цих деталей мають і торцевий знос.
Еліпс був прибраний.
Втулка посаджена з невеликим натягом. Для зменшення розхлябаностіпотрібно було виточити виступ на деталі 98
Тепер навантаження розподіляється не тільки по циліндру, але і поторцях.
Шайба (кільце) була виточена на той випадок, якщо з якоїсь причинине вдасться імплантувати втулку.
Вузол вийшов "зібраніше" ніж новий.
Це зменшило люфт у всіх напрямках (особливо вліво/вправо) іпідвищило чіткість перемикань.
<
Куплені нові оригінальні деталі:
