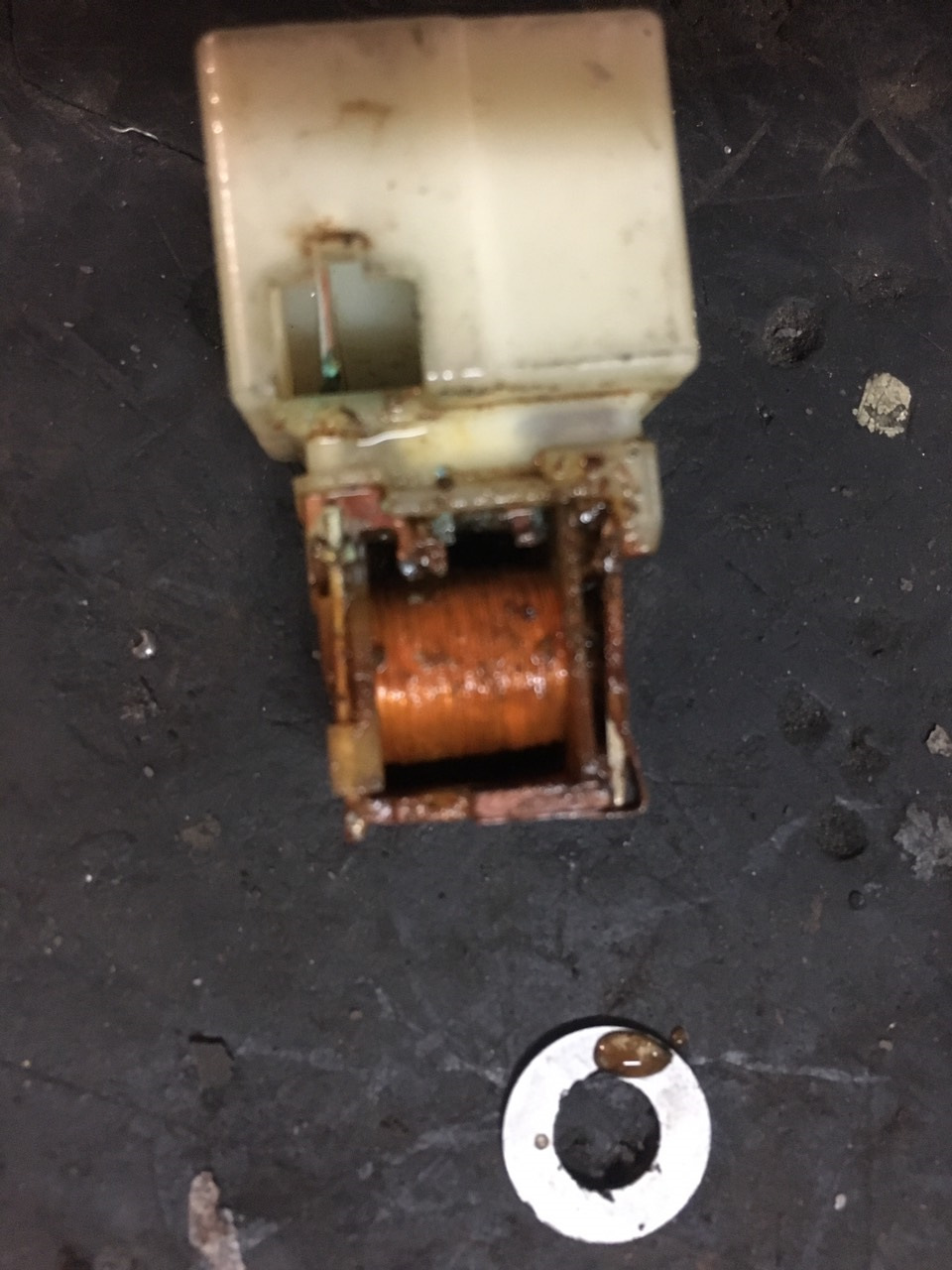

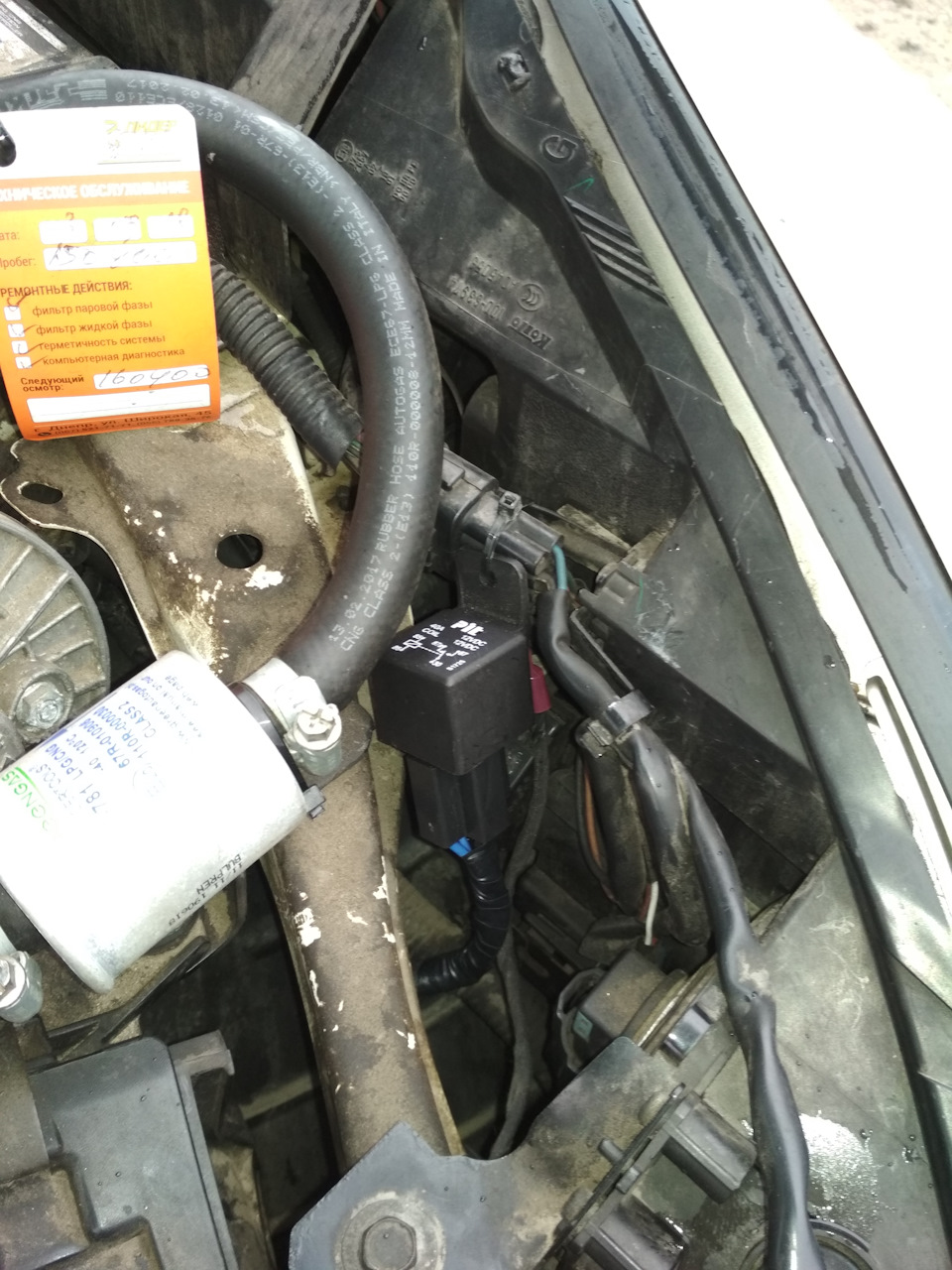

Вирішили питання простою заміною ніссанівського реле на стандартне, розмістили його вже без коробочки просто навісом. За одне виконали мою багаторічну мрію, від'єднали управління омивачами фар від системи і вивели його на потрібну у ЇХ кнопку додаткового омивання фар.
Тепер омивач фар працює у мене тільки тоді, коли я цього захочу. З погляду електрики ця переробка є елементарною. Від кнопки відключається провід, що йде на блок керування, і приєднується провід керування реле омивача фар через замикання на землю. Другий дріт на землі кнопки. Ставити додаткові реле для роботи тільки в режимі запалювання я не став свідомо, чи працює омивач фар «завжди». Кнопка розташована в такому місці, що випадково натиснути її потрібно постаратися. Проте залишається можливість намочити ганчірку, не заводячи машини.
edhaasбув 1 рік тому
Їжджу на Infiniti EX і ще 1 машина

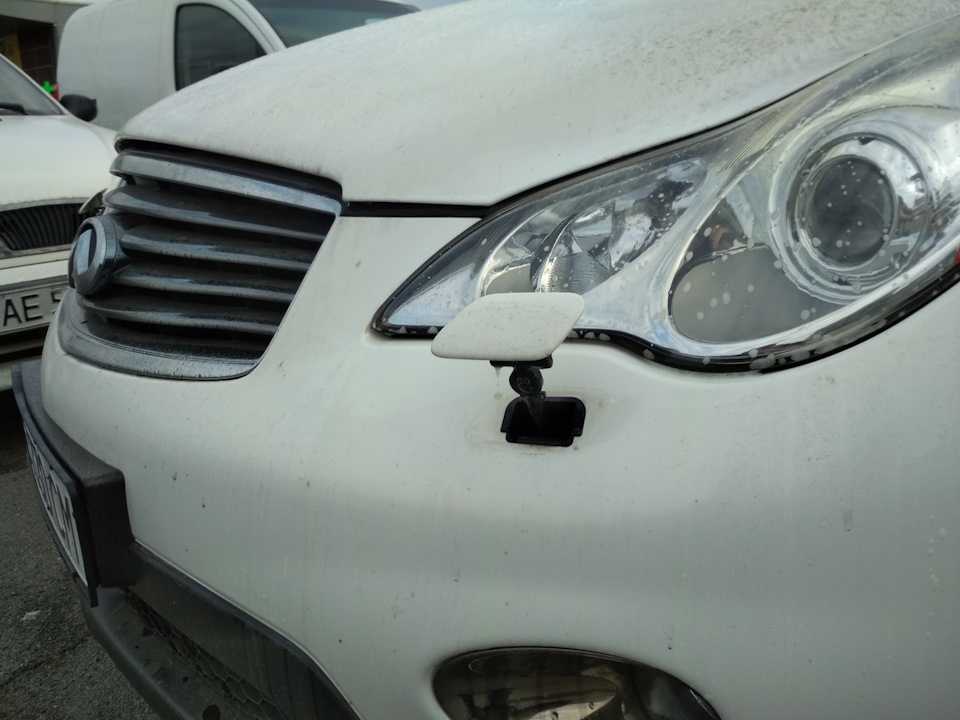

Вже 15 років, як у мене з'явилися омивачі фар, мені все хотілося переробити схему їх роботи. Обслуговувався я тоді тільки в офіційного дилера, попросив їх, але вони запевнили мене, що це тільки втручання в Бодік, і робити це з новою машиною якось не хотілося. Мене це якось не засмутило, а навіть навпаки.У чому проблема я не розбирався.А нещодавно помітив я що піврічний акумулятор у мене став якось часто розряджатися.Три дні не виїхав і вже треба підкурювати.Збирався днями їхати в магазин, де акумулятор купував, але перед цим звичайно треба було заїхати перевірити витік... І ось якось одного прекрасного ранку завів я машину і через хвилину прогріву почув давно забутий звук омивача, який ні з того ні з сього раптом спрацював. Справді… Ну думаю, виправився напевно сам. Через деякий час раптом знову. А потім через хвилину він увімкнувся і вже не вимикався, незважаючи на те, що вилив уже всю рідину. Причому не зупинився він навіть коли я заглушив двигун. Довелося екстрено скидати клему з акумулятора. Записався в чергу до електрика, а сам почав студіювати схеми та причини. Виявилася цікава деталь, що не в мануалі, не в інтернеті схеми підключення омивача фар на ЇХ немає. Завод, мабуть, напевно забув внести їхню документацію. Спасибі BadMoloh виявляється їсти на всю цю справу запобіжник за допомогою якого мені вдалося їх хоча б відключити. Потім вже на форумах я знайшов і схему, але від NISSAN Teana, але за запевненням знавця саме так вона й реалізована на ЕХ, що згодом виявилося правдою. До електрика я вже приїхав у всі зброї зі схемами та знаннями. Було до нього ще одне питання, з приводу дивної коробочки, яку я виявив просто важить на проводах під капотом. Почали з коробочки, і виявилося, що вона на половину заповнена водою, а в ній знаходиться лише одне реле. Методом здогадок почали продзвонювати, і на нашу радість виявилося, що це саме те реле омивача фар. Відразу зрозуміли всі причини. І відмови роботи системи, і раптове відновлення роботи, і причина швидкого розряджання акумулятора. Реле і фішка можна сказати повністю згнили, а рівень води, що підвищився, дав цій схемі своє друге життя.
45











Коментарі(8)
simirkaбув 1 рік тому
Львів, Львівська область
Хороша робота, але шкода що пост не доповнений потрібною інфою по розпинуванню ... Правильно, електрикам теж потрібно шабашки!))
edhaasавторбув 1 рік тому
А яка розпинування якщо схеми немає? І навіщо розпинування потрібне? Я вже на мою у всіх подробицях два рази розписав і навіть схему виклав яку три роки шукав)) Я сам розпинування не знаю і мені вона не знадобилася. Тут елементарна переробка. Для тих...
deemar23Zбув 8 місяців тому
Їжджу на Lada 2107 Vaz
Запоріжжя, Запорізька область
Крутий тюнінг! Я у себе в перші 5 хвилин володіння машиною під капотом видалив саме це реле і забув про цю опцію. Вона марна на 100500%.
