Як і у всіх, при чистці паливної виявив що у мене зламані приводизаслінок на впускному колекторі. І ось настав час капіталки, івирішив я зробити. Сподобався варіант від novou його трохивдосконалити і посилити.Накреслив пеньки з опорами, почав шукатихтось може виточити.Поки шукав матеріал і токаря по дрібнихдеталях, натрапив на практично готовий варіант.

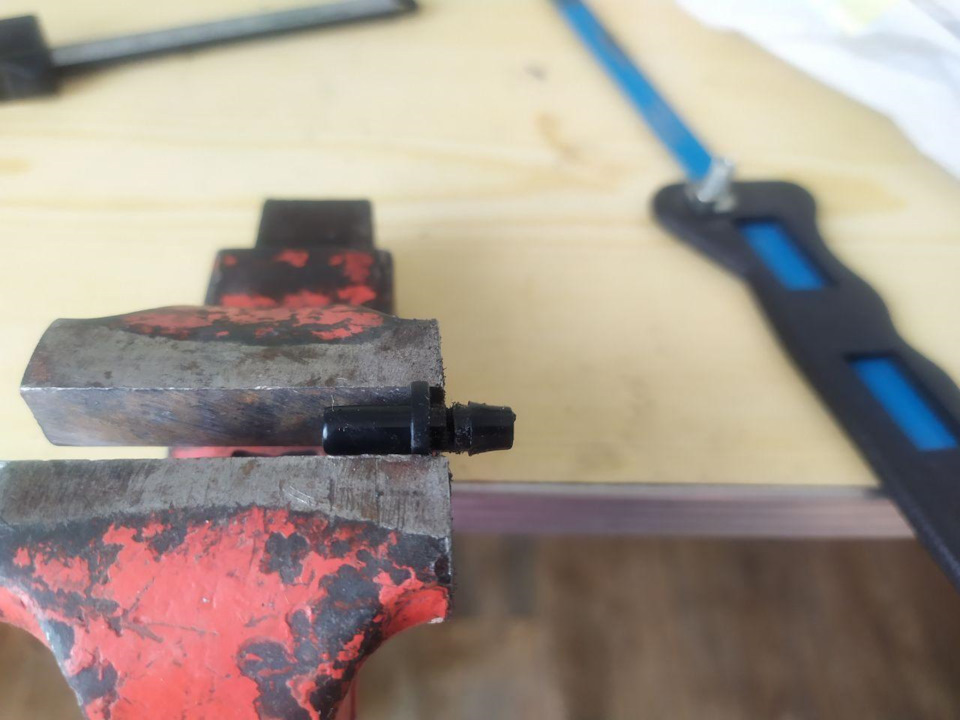

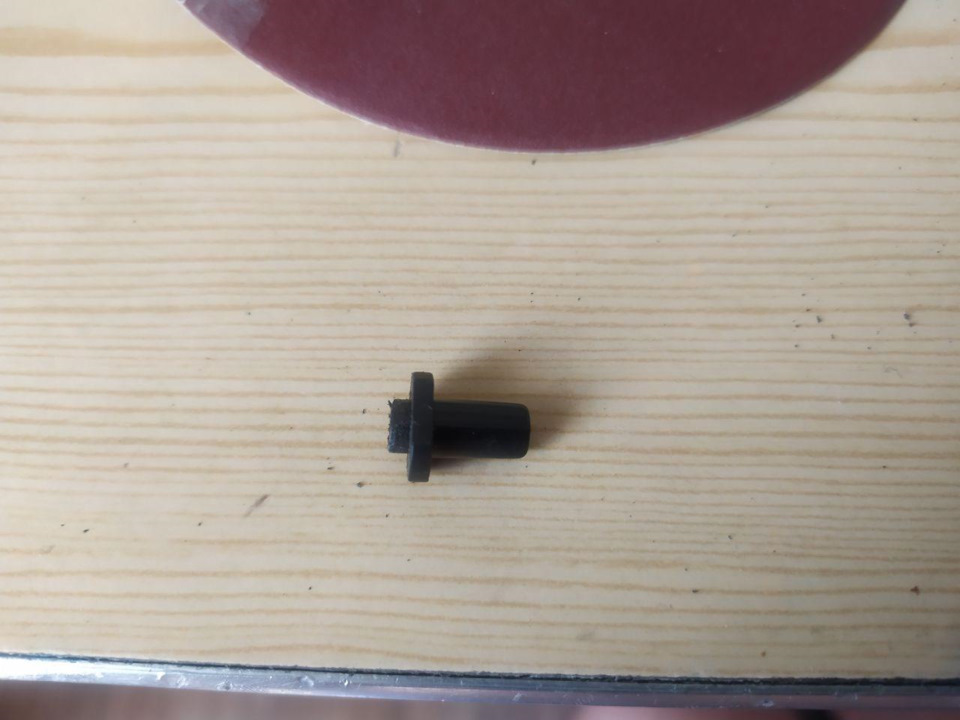

що це і для чого, купив на базарі у людини, яка займається поливом, відпилюємо зайве і отримуємо саме те, що потрібно, товщина важелязаслінки 2мм, залишати потрібно 1, 8мм.
Знімаємо стопор планки, знімаємо планку і важіль вакууму. Далі, наважелях заслінок залишається слід центру і що б не мучитися потімвиводимо важіль над поглибленням, підкладаємо картонку і свердломØ1-1, 5 свердлимо наскрізний отвір для відцентрування. Потім зновупідклавши картонку вирівнюємо поверхню важелів заслінок.

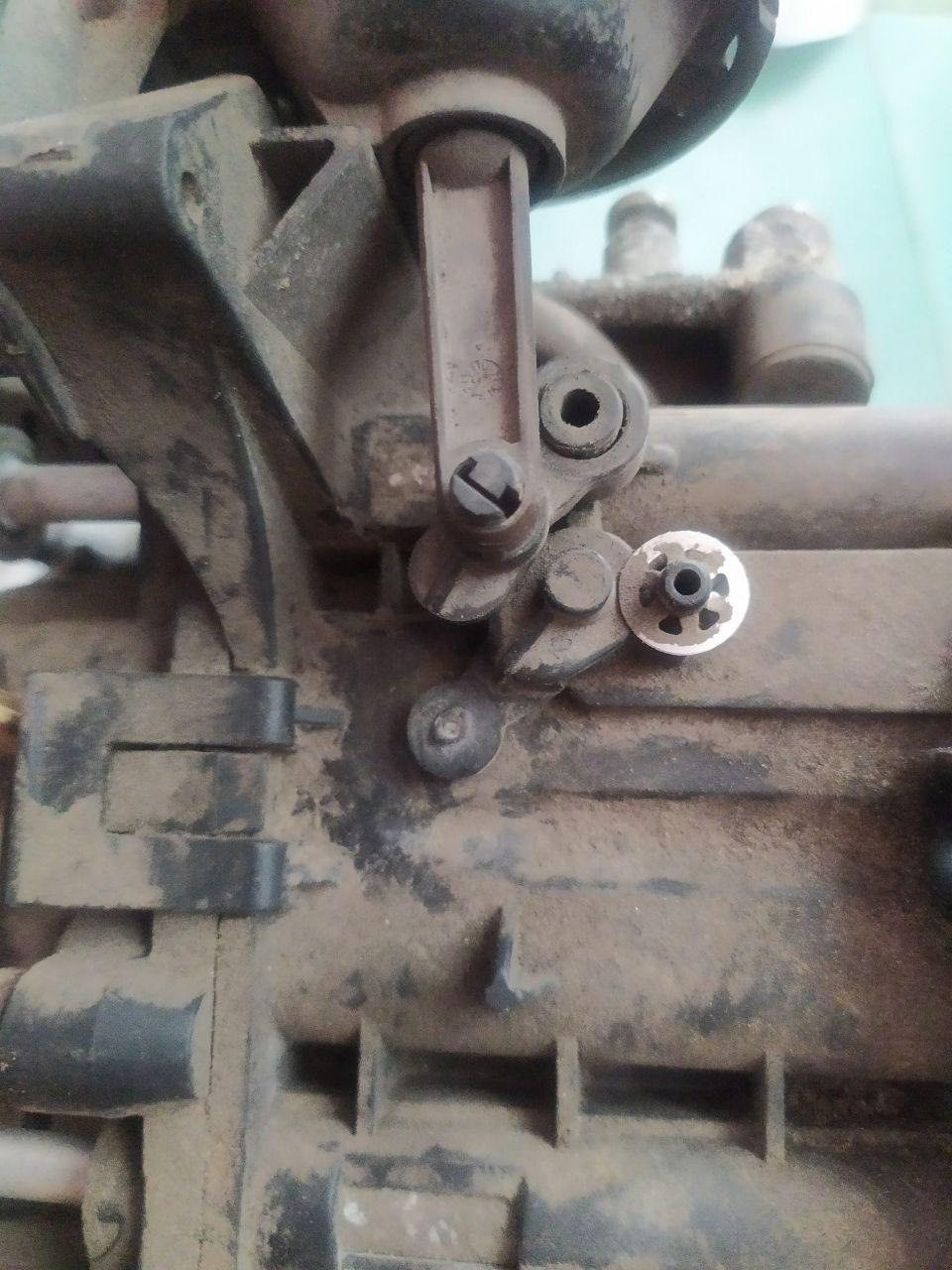

Ну і потім якомога плавніше збільшуємо свердло і висвердлюємо вважелях заслінок потрібний діаметр. У моєму випадку це було рівно5, 2мм. У моєму випадку 5, 2 був ідеальний варіант, так як пеньокстав взагалі чітко і міцно, так що працював навіть без клею. Алеклей зрозуміло потрібен. Клей брав такий. Далі розсвердлюємо 4отвори в тязі. Верхня частина цих прядів Ø5, 8. Отвори в тязіспочатку були Ø5, але, судячи з овальної форми, нормальнороздовбалися. Я свердлив Ø6, 2, але можна було і Ø6. Не забуваємопро фаски і в отворах важелів до речі теж. Ну і збираємо все назад.Оскільки висота важелів заслінок тепер збільшилася, то стопоропорного важеля вакууму затискаємо якомога вище, інакше планкастане дибки. Оскільки у опорного важеля є тенденція вискочити, відразу його шплінтуємо . Шплінт я вигнув із звичайної скріпки. Нуі обмежуємо (а не затискаємо) можливість зльоту планки з важелівзаслінок. На мій погляд, досить навіть на одній останній, але такяк я не міг визначитися з методом фіксації зафіксував на двохостанніх. На передостанній стопором, на останній саморізом ізпластиковою шайбою.
На двох перших фіксувати навпаки не потрібно для свободи ходупланки.

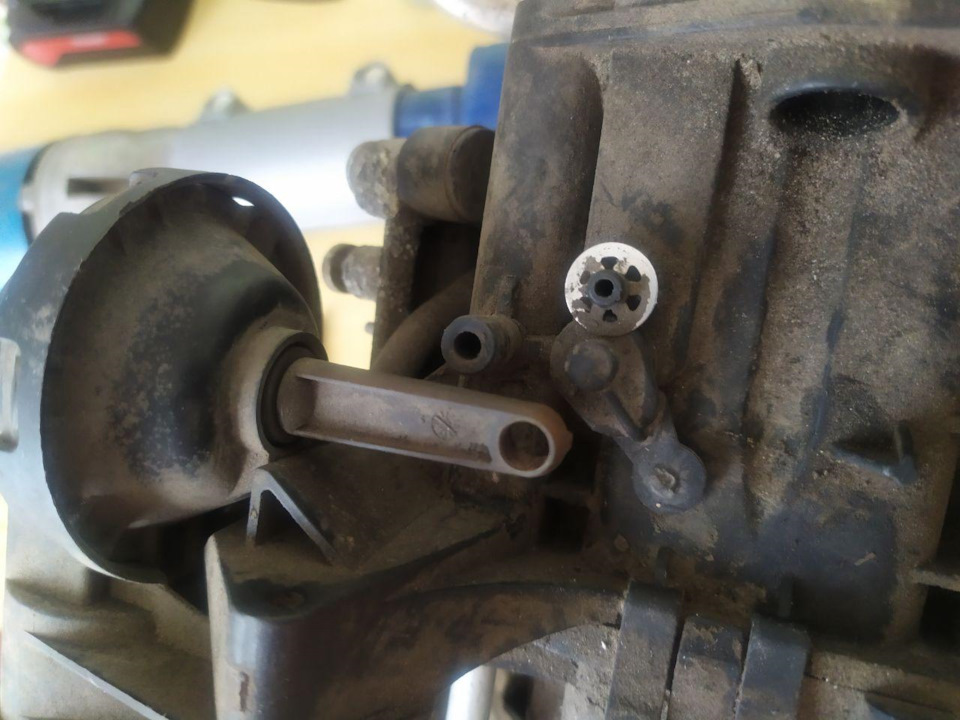

Ну й загальний план
Коментарі17
Подача газу жерсть !(
Що щось не зрозумів про що Ви?
Місце де засвердлили дюзи для подачі газу, майстер припустився помилки !Врізання робиться безпосередньо поряд з бензиновим упорскуванням, це призводить до більш правильного наповнення і немає додаткових корекцій у перерахунку палива подачі.
А де Ви тут дюзи побачили? Газ взагалі в іншому місці підключено.
Пластикові, пустотілі, знову протруться і заслінки деренчать. Осі необхідно один раз міцніше з металу зробити, і забути про них.
А покажіть що Ви у себе зробили крім протертого від пилу ретро ліхтарика? Або це просто коментар диванного експерта? Справа Шапокляк безсмертна по всій видимості. А нічого що планка з м'якого пластику? Є інженерні ідеї щодо того, на скільки забути? Ш...
За диванного експерта - дякую, і за ретро-ліхтарик з Особистого блогу теж, напевно сподобалася стаття на якій я тренувався фотки на Драйві розміщувати п'ять років тому? Три роки - поки не зносилися, і не гримить. Якщо поставити тефлонові (фторопласто...
Ну вибачте, що не вкрутив болти як Ви. Я Ваш пост бачив, але якраз у надійності гвинтів вкручених у 2мм пластику я сумніваюся. І те, що їх не вирвало за три роки, вважаю просто випадковістю. Не знаю як співвідноситься діаметр Ваших. гвинтів до отвору...
Я просто порадив, що буде міцніше в цій ситуації, з урахуванням трирічного досвіду, а Ви кидаєтеся какашками замість аргументованих заперечень, як більшість агромолоді, мовляв, чого ви тут все вчите, ми самі з вусами .... А покажіть що Ви у себе зроб...
Тарахтети перестала?
Ще не знаю) Ще не зібрали. Але я сумніваюся що буде торохтіти, так як люфта практично немає.
Відпишись пж
Не тарахтить. На неодружених вакуум втягнутий і не смикається. На ходу тим більше не чути.
клас! В ідеалі більше інформації отримати про ці пеньки)
Пройдіться будівельним ринком і пошукайте. За підсумком я не в одного їх бачив. Причому навіть були варіації.

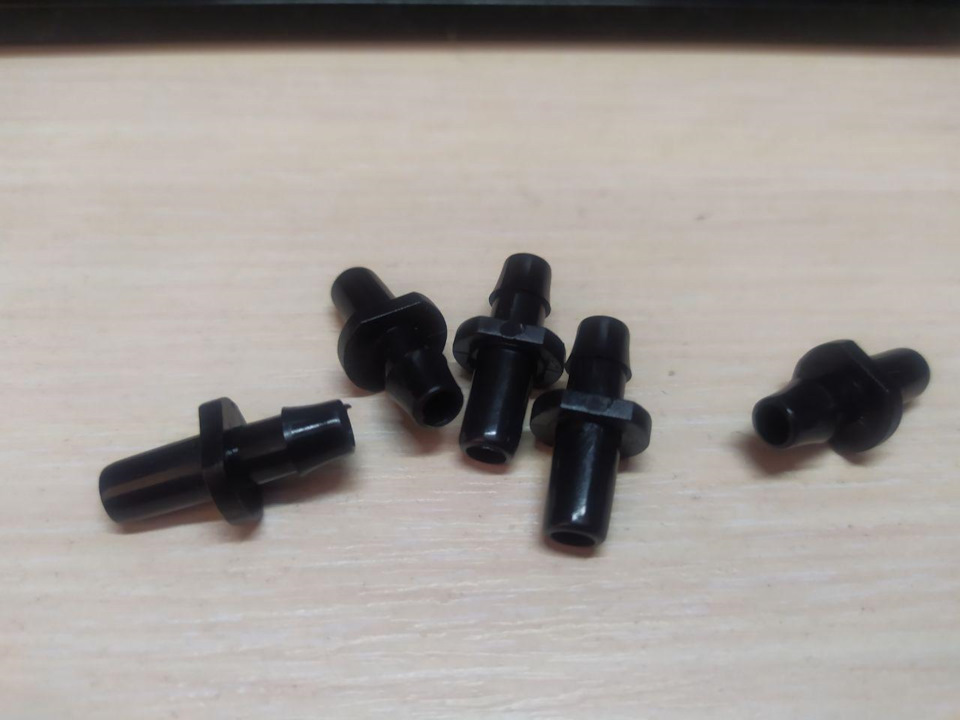

Ці пеньки схожі на Адаптер, роз'єм х шип 7 мм. служить для з'єднання спринклерів з мікротрубкою д. 4 мм., а через неї - з трубою, що подає ПВД. Виробник Palaplast (Греція) Вага 2.00 г. Артикул 5141
Так. Напевно вони. Я на базарі брав. А там не сильно змогли пояснити, що це і звідки. Тільки розміри мало не так. Верхня частина 5,8 в діаметрі, нижня 5,2.
