Просто встановлення камери заднього виду вже нікого не здивувати. Явважаю цей гаджет виключно корисним для будь-якого автомобіля, і вплані зручності експлуатації та безпеки, тому установка камери булаодним з моїх пріоритетів./l/504025202217189579/
Спочатку у мене встановлена штатна магнітола R140 (без графічногоекрана) і тому у всьому вона мене повністю влаштовує, то що б неміняти її, з самого початку було прийнято рішення поставити комбайн— відеореєстратор і камера заднього виду, суміщені зі звичайнимдзеркалом заднього виду, тобто мінім зайвих проводів, та іншихперешкод на лобовому склі.

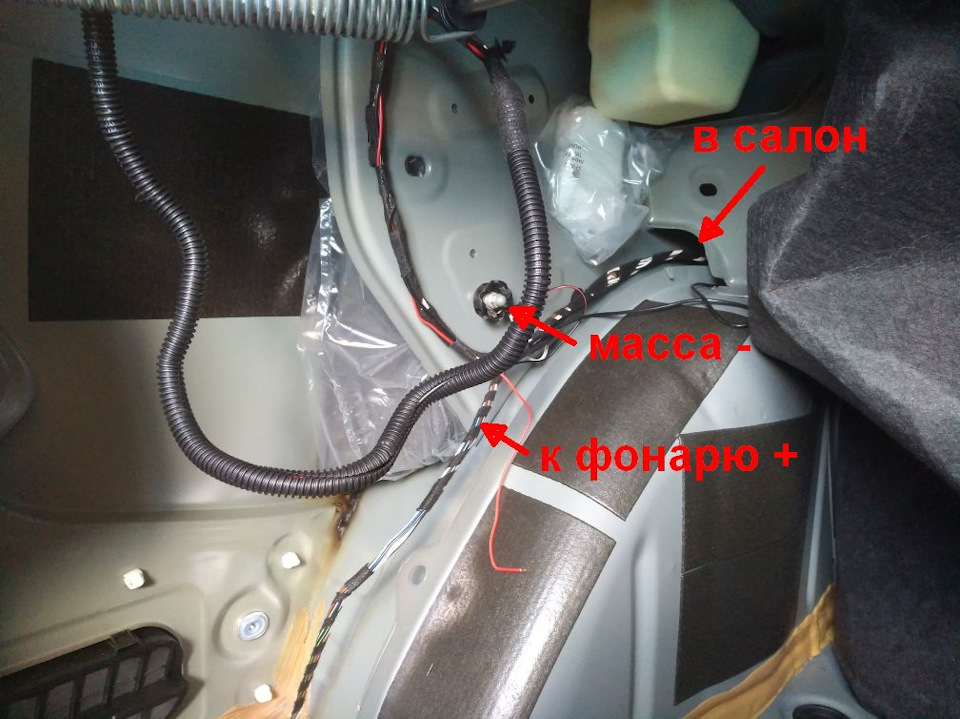

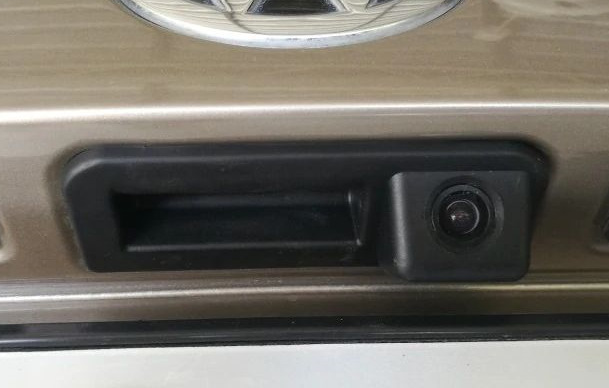

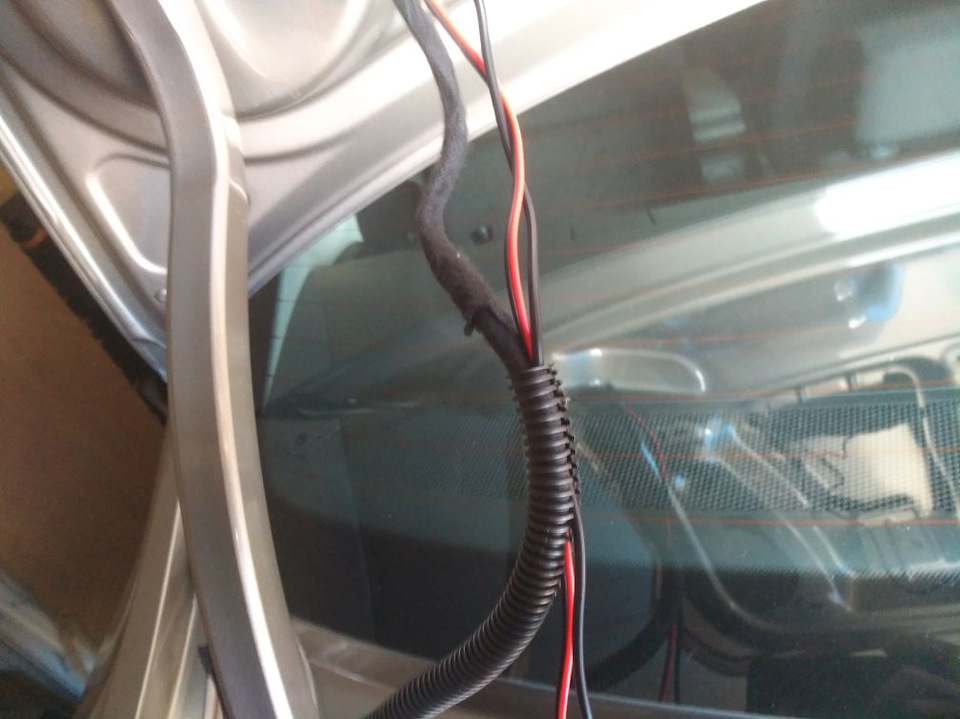

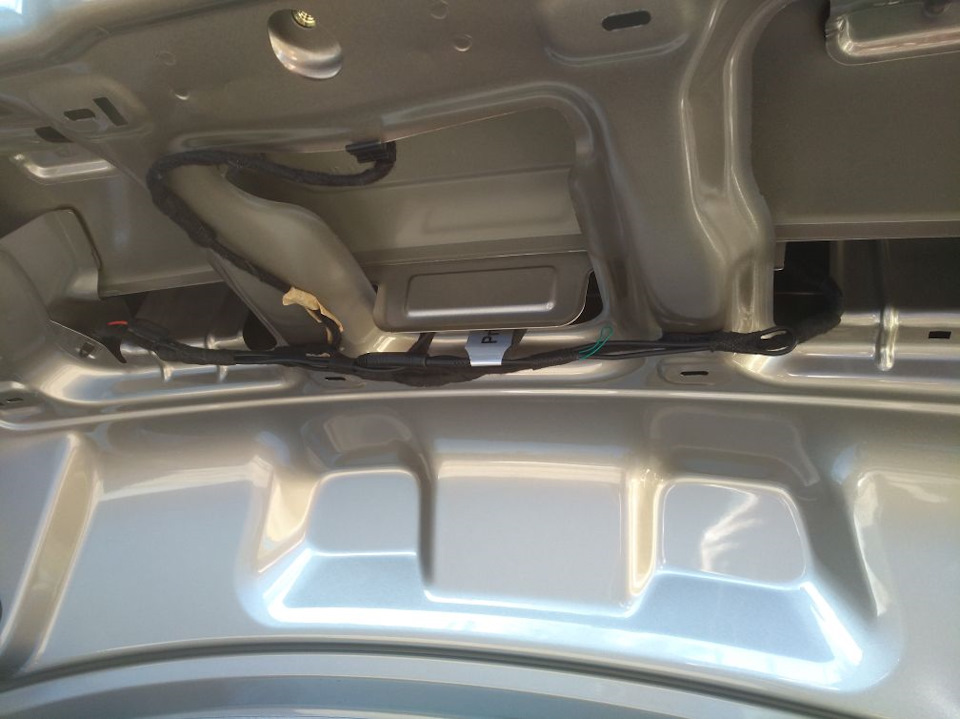

про камери заднього виду, різного ступеня деталізації.Дуже детальноповторюватися не буду Перша частина стандартна, для тих хто щесумнівається у своїх силах. У мене ручка відкриття багажникавідклалася досить просто. Ставимо нову ручку (розмір посадковогомісця камери для рестайлінгу 110*44), закріплюємо ізолентоюнадлишок проводів, щоб не бовталися. Укладка в кришці багажникаТягнемо кабель через штатну гофру, у мене кабель в неї повністюакуратно помістився. У джгуті проводів уздовж борту шукаємосиньо-білий кабель, це "плюс" заднього ходу. Там же на лівому бортує болт маси авто (мінус). Зачищаємо кабель і припаюємося до плюсу імінусу, тобто. Камера буде включатися при появі напруги на лампізаднього ходу.
У салоні знімаємо бічну обшивку біля заднього сидіння і протягуємосигнальний відеокабель у проріз між багажником і салоном.
вигляд з салону в багажник

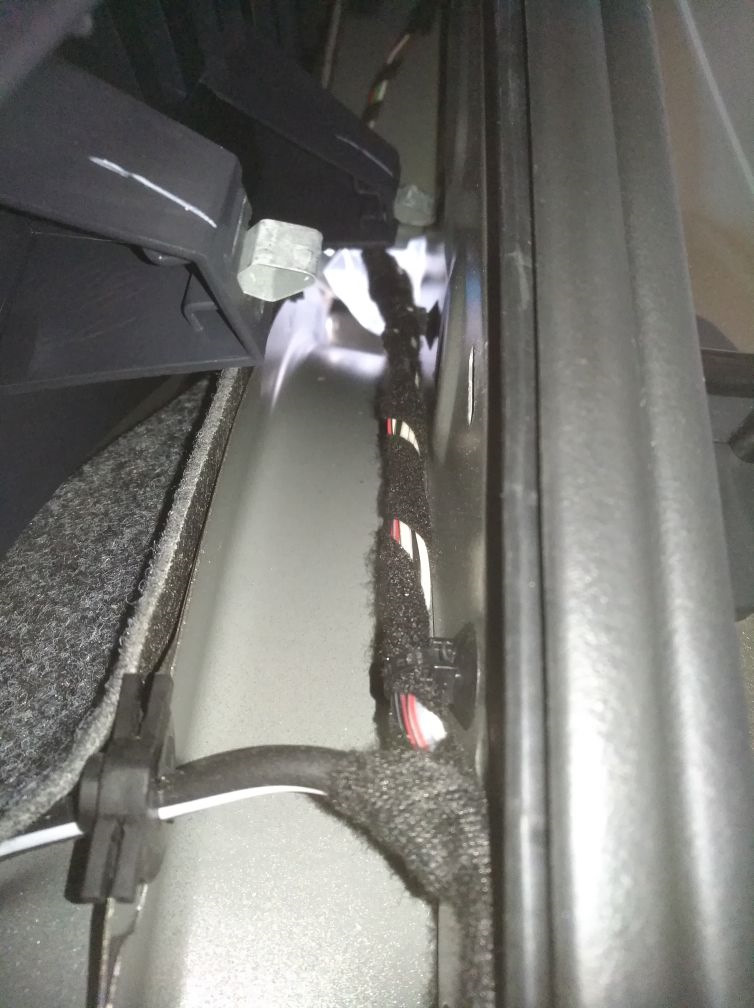

По всій довжині акуратно закріплюємо дроти до існуючих джгутів задопомогою ізоленти.
Далі заправляємо кабель знизу під обшивку бічних порогів, навіть незнімаючи їх.
Вуаля… відеокабель виходить під торпеду, далі підключаємо роз'єм дочого хочемо. У мене туди вже раніше був опущений відеовхід віддзеркала. Камера заднього виду автоматично включається як тільки навході з'являється відеосигнал.
Мій звіт відрізняється від десятків подібних лише до реалізаціїкамери заднього виду не на екрані штатної магнітоли. Якщо хтось зякихось причин не хоче/не може підключатися до штатної магнітолі, то подібне дзеркало може бути одним з варіантів… Якщо післяпідключення на екрані виникають якісь або перешкоди, отже вашакамера вимагає додаткової фільтрації живлення. Способів розв'язанняможе бути кілька. Встановлення найпростішого фільтра між ліхтаремзаднього ходу та камерою, підключення через стабілізатор або черезреле.
Коментарі20
Я хочу поставити камеру переднього бокового вигляду, щоб бачити правий кут бампера (його губу) при паркуванні.
Тож думаю зробити через дзеркало, але без реєстратора. Те, що просто як дисплей. І таке питання, розміру зображення вистачає? Я так зрозумів воно розміром теж 4.3
Для камери заднього виду більш ніж достатньо. Треба розуміти, що це ж не для постійного руху, і крім того камера не замінює обов'язок дивитися в дзеркала заднього виду, крутити головою і включати здоровий глузд. Камера лише допомагає виконувати обов'...
Зрозуміло, що не для постійного руху. Я б навіть сказав для того, щоб побачити дрібні проблеми, які можна не помітити в дзеркало, і якомога ближче паркуються. Ще була ідея і передню камеру поставити, але поки це все тільки ідеї
А який вхід у тебе на дзеркалі і був на камері, щось переробляв?
У мене на дзеркалі два відеовходи, один для камери заднього вигляду, другий універсальний (раптом мультики захочу подивитися))))), нічого не переробляв, дзеркало автоматично визначає наявність відеосигналу на вході.
А через який штекер камера підключена і вона йшла у комплекті чи окремо купував?
У мене і на вході дзеркала і на виході камери відразу були т.зв. стандартні тюльпани, я спочатку так і купував, щоб все підходило. Хоча при необхідності перепаяти будь-які роз'єми не складно, вартість копійки ...
Ось я про це не подумав ... у мене міні джету як у навушниках стоїть, нібито цифра. А камера така як у тебе вона на пальчиках (аналогова) і поки не виходить перепояти.
Якщо питання в роз'ємах, то існують перехідники, якщо не хочеться паяти ... А от якщо у тебе раптом сигнал у цифрі, то це зовсім інше питання. Соромлюся запитати, що це за камера заднього виду, яка цифру видає?
Не камера видає цифру, а дзеркало navitel 250. А в ручці камера аналогова. .
Немає там ніякої цифри, звичайний аналоговий вхід.
Спеціаліст дивився спеціальним приладом. І мініджек на 4 контакти. Начебто відео знайшов що якось перепаяти можна але сьогодні рояли теж специ і ні фіга. Але на заводський штекер мініджек, ось треба спробувати покупний розбірний він на міліметр глибш...
Я не дуже розумію що таке мініджек, але в будь-якому випадку звичайний аналоговий відеосигнал подається по двох проводах. Якщо у вас чотириконтактний роз'єм, значить по одному дроту в ньому подається живлення дзеркала, по другому вигляді сигнал, по т...
Мініджек це пальчик як у навушниках. Схема у мене є але вона жля камери заднього виду яка йде в комплекті. А у неї вперше кут огляду маленький і друге що вона просто до свердлити бампер або в салон ставити. А мене треба в ручці
Сигнал заднього ходу потрібно з Can шини брати, а не з лампочки.
Другий такий коментар читаю, не плутаєте живлення з сигналом? Як це зробити? Підключатися до ВСМ? Я просто думаю як правильно, збираюся ставити теж, але на магнітолу.
Легко і просто - купуєш у Китаї CAN перетворювач для VAG; - підключаєш його до CAN шини; - береш з нього 12 вольтовий сигнал при включенні ЗХ, - посилюєш цей сигнал реле або електронному реле; - запитуєш камеру від реле.
купуєш у Китаї CAN перетворювач для VAG; - вже не так легко ))) але за алгоритм спасибі, думатиму.
А що складного замовити в Китаї щось? Є простіше спосіб. Купуєш китайську магнітолу і перетворювач в комплекті, або навіть спец. вихід харчування камери ЗХ прямо на роз'ємі магнітоли.
