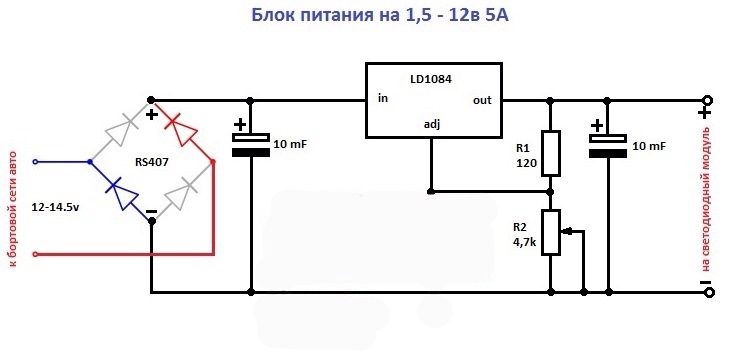

З заводу штатна магнітола має на увазі підключення телефону тількипо AUX. Китайські магнітоли ставити бажання особливого немає, алеслухати музику не тільки з дисків хочеться. Головним мінусом AUX євідсутність можливості керувати вибором пісень. Ну і хочеться матиusb гніздо для зарядки про всяк випадок.З усіма цими проблемами я іпробую розібратися. Збираємо блок живлення на 5А за наступноюсхемою:Дякую за неї SpecialTeam

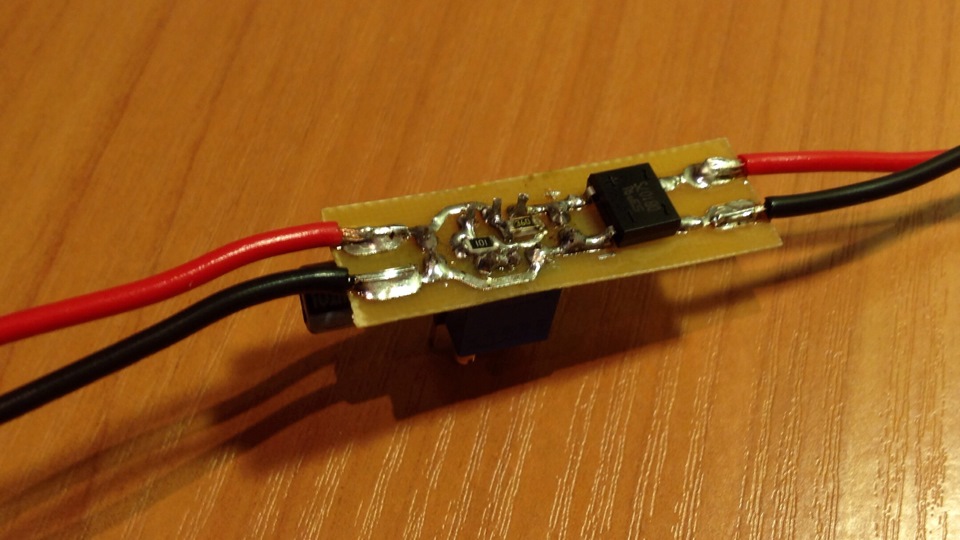

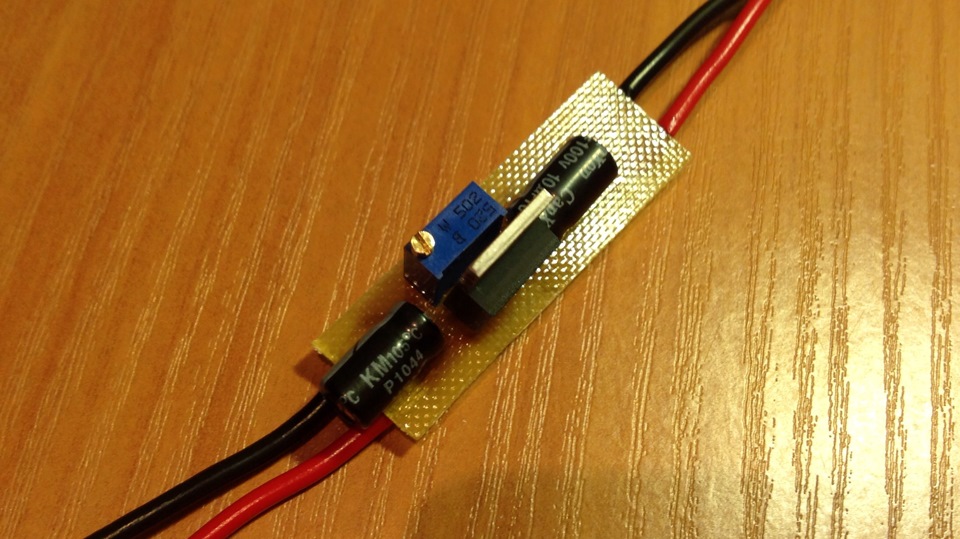

Готовий пристрій
Рознімання планується врізати в штатну заглушивши всерединіпідлокітника, крузоводи зрозуміють.

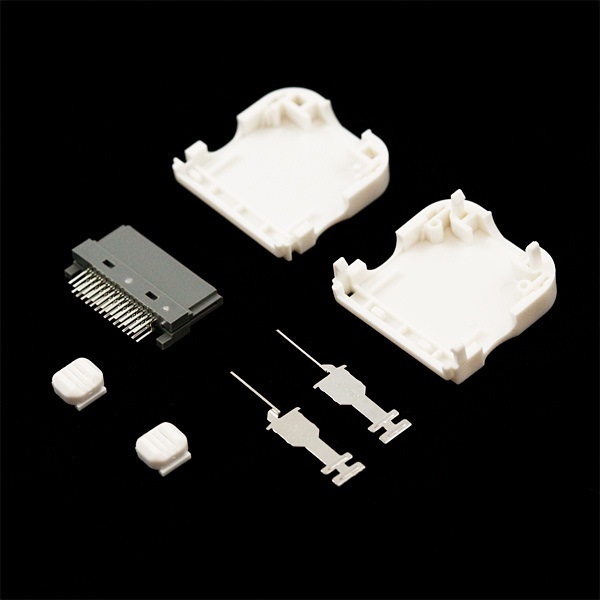

2. Ну а тепер найцікавіше - управління телефоном. Конектор івідкрив його розпинування.
За попереднім посиланням все максимально зрозуміло розписано і поживленню, і по аудіовиходу. >

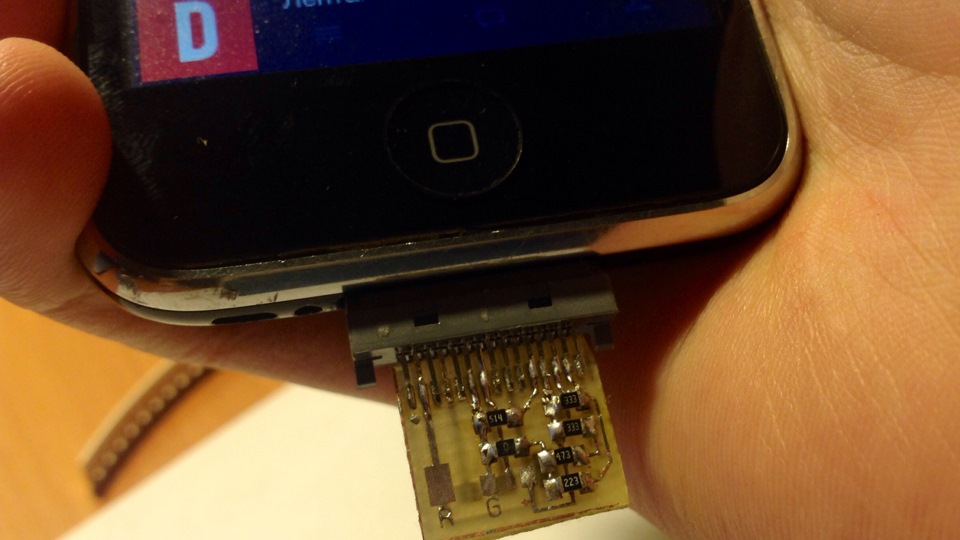

Вийшло наступне
Вистачило місця навіть для автографа)
Припаюємо Usb-провід
А за ним і 3.5-мм провід
На даний момент реалізовані функції заряджання та відтвореннямузики, використовуючи лише один вихід телефону. Ну а найуважнішічитачі могли помітити два піни, які відповідають за керування, виведені сигнальними каналами Usb-проводу. Але це вже тема длянаступного запису.
