Телефон в машину с умом. Часть 2

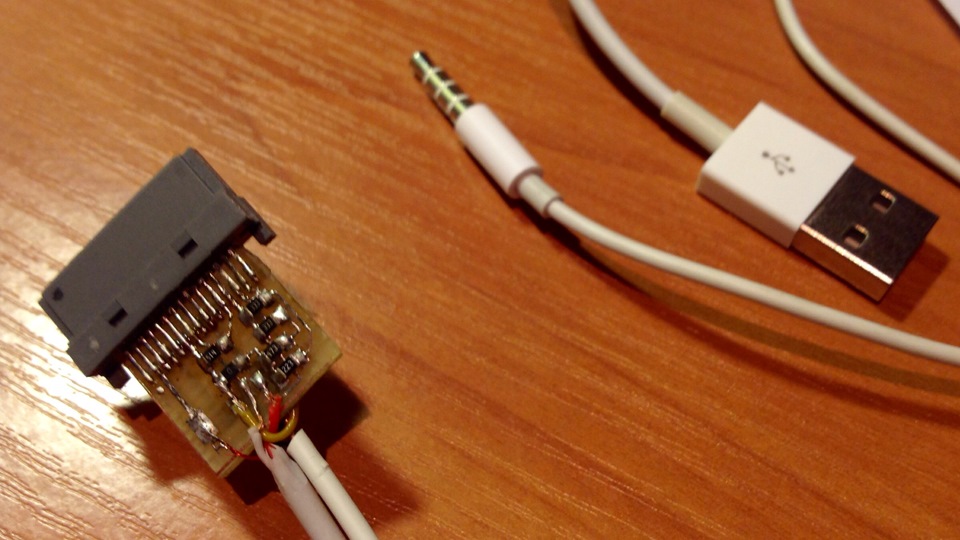

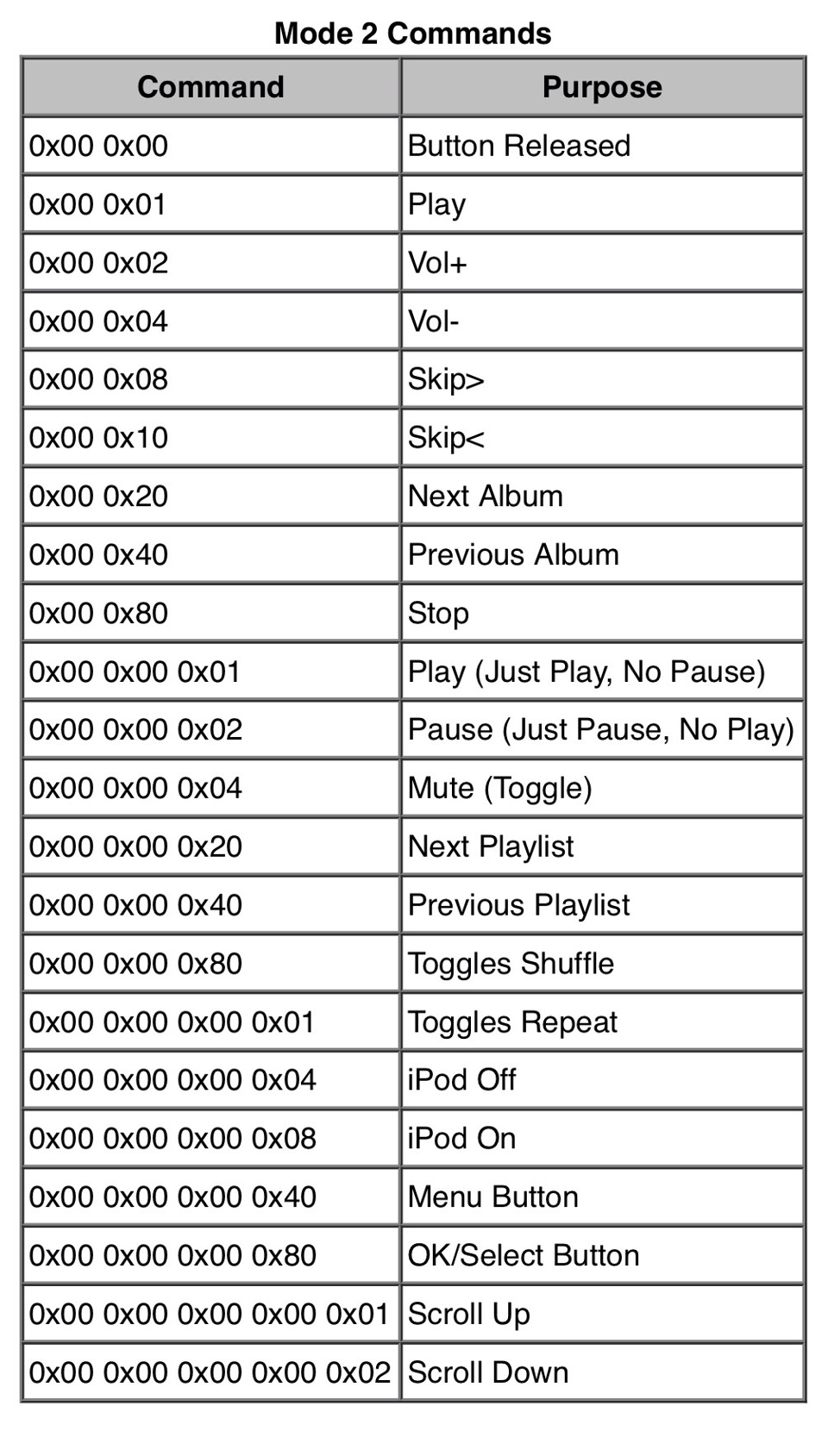

Не відкладаючи в довгу скриньку шнур, зроблений у першій частині явзявся за реалізацію управління телефоном. Трохи прогулявшисьінтернетом, знайшов цікаву статтю про протокол спілкування. Впринципі, там є вся необхідна інформація Але я все ж таки вирішивпошукати вже готові рішення. І розширений режими роботи.Задопомогою першого можна лише керувати телефоном, а за допомогоюдругого — отримувати назад інформацію про відтворювану пісню, артиста, альбом і т.Д.

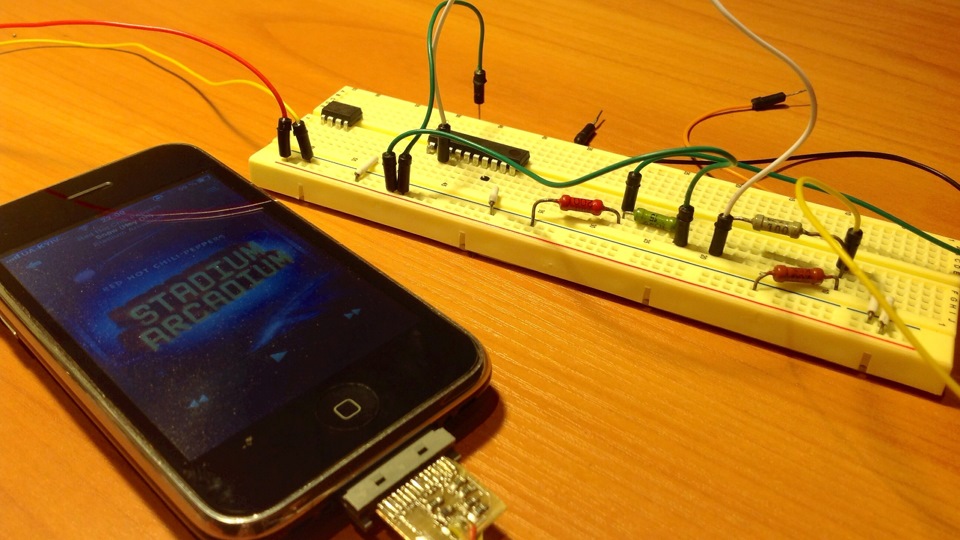

швидкому зібрав схему на макетці, підключив для керування Ардуїну, завантажив тестовий скетч - все запрацювало моментально.Значитьапаратна частина зібрана правильно (там і збирати звичайно нічого -два резистивні дільники).Настав час перейти до реалізації цього жфункціоналу, але на мікроконтролері АВР, оскільки Ардуїна — не нашметод)) Уже з контролером Протокол досить простий і невигадливий, правда це був мій перший раз використання послідовного порту наконтролері. Спілкування йде на швидкості 19 200 бод. Можна йшвидше, але нам вистачить. Використовується найпоширеніший протокол8N1. Шолом два вітальні біти 0xFF і 0x55. Потім кількість наступнихбіт управління. Біт режиму роботи. Біти керування. Біт контролюсуми та 0xFF. Для чотирьох використовуваних функцій рукамипорахував контрольний біт, вирішив не морочитися.

Залишилось спробувати рахувати управління з магнітоли і можназбирати все разом.
