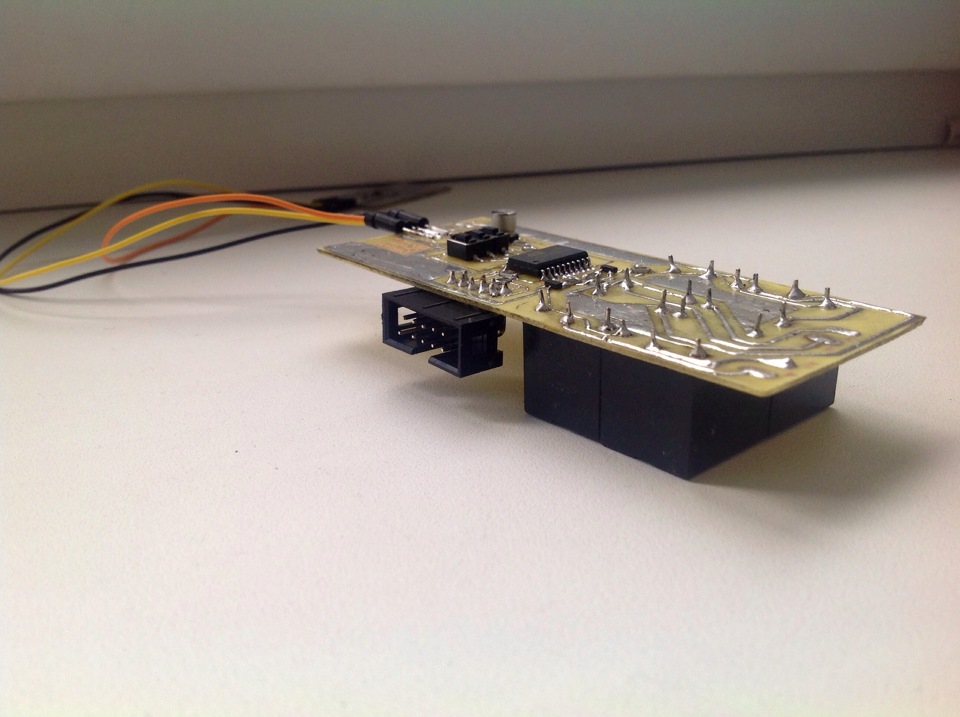

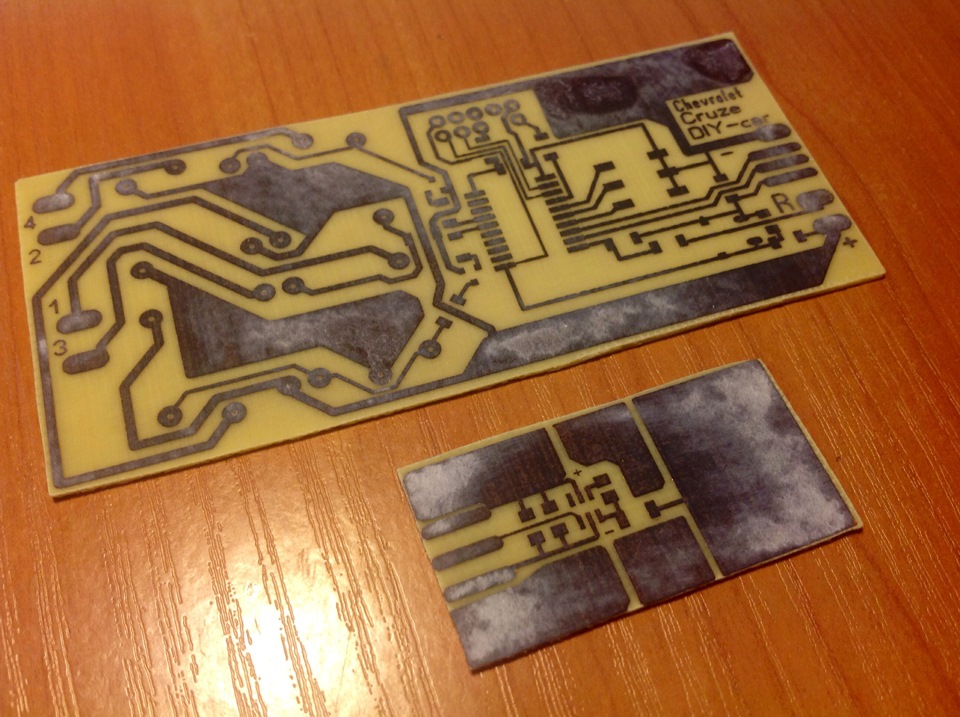

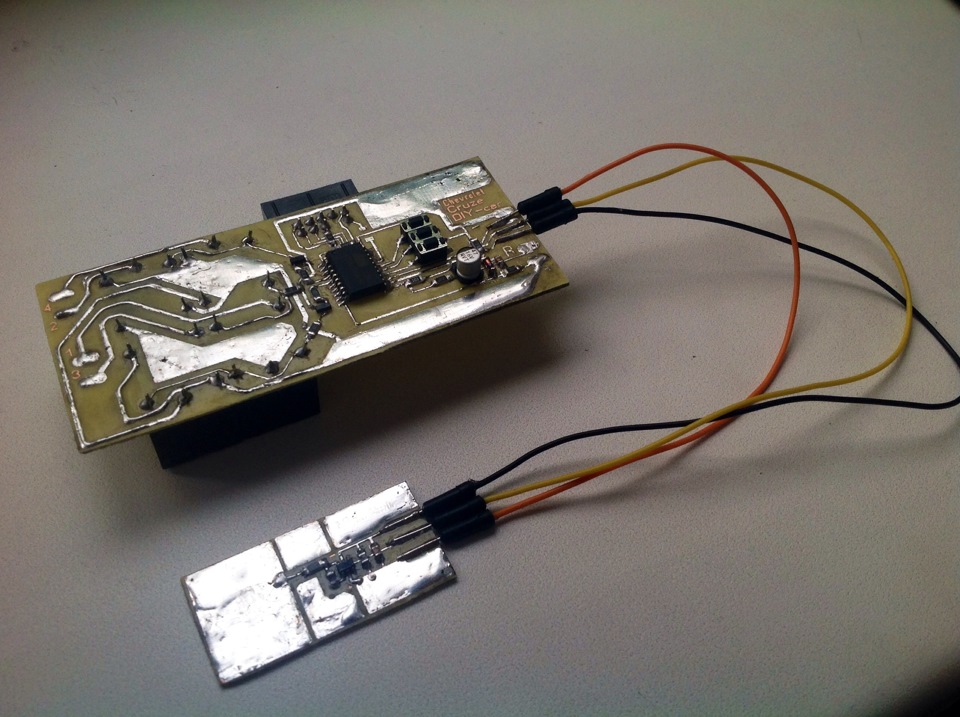

В якості мізків використовується attiny 2313. На платі виведенийроз'єм для його програмування.Управління моторами відбувається задопомогою чотирьох релюшок.Для команди на опускання дзеркалавикористовується сенсорна кнопка на базі AT42QT1011 Спочатку думавсаму мікросхемку розташувати на загальній платі, а виносний зробититільки антену, але для мінімізації різних наведень вирішив і їївикинути на допоміжну хустку, благо розміри невеликі. p>
Загалом пристрій готовий, залишилося всього-нічого - написатипрошивку) На даний момент алгоритм бачиться мені так:- привключенні задньої передачі дзеркало не опускається
— при натисканні на кнопку та увімкненій задній передачі дзеркалоопускається
— після вимкнення передачі водієві дається секунд 10, після чогодзеркало піднімається. Так як при паралельному паркуванні інодідоводиться ерзати туди-сюди, ця затримка дає можливість зменшитикількість натискань на кнопку - при опущеному правому дзеркалі, включеній передачі і натисканні на кнопку дзеркало піднімається.якщо вирубати живлення під час підйому/опускання дзеркало доїде допотрібного місця при наступному включенні запалювання
Налаштування часу опускання поки не передбачається, але кнопки наплаті виведені про запас, так що все можливо.

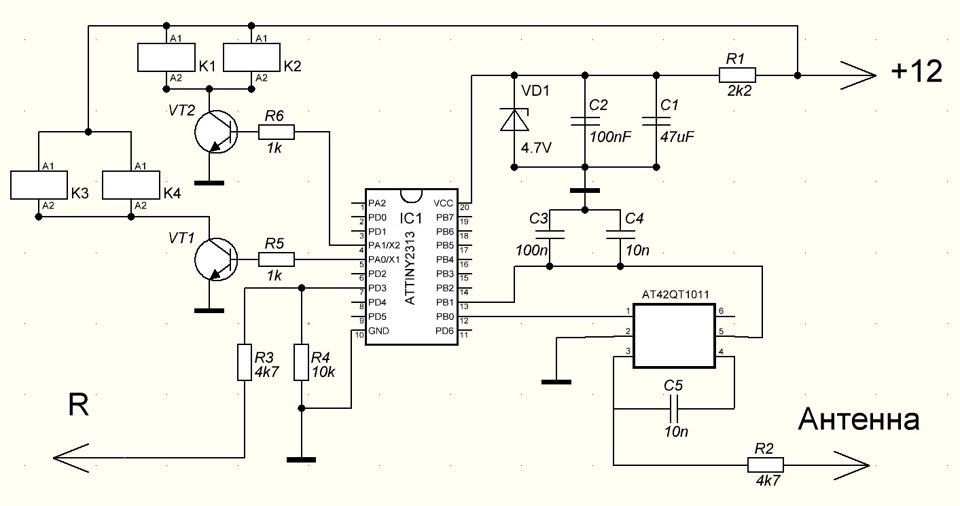

Принципова схема

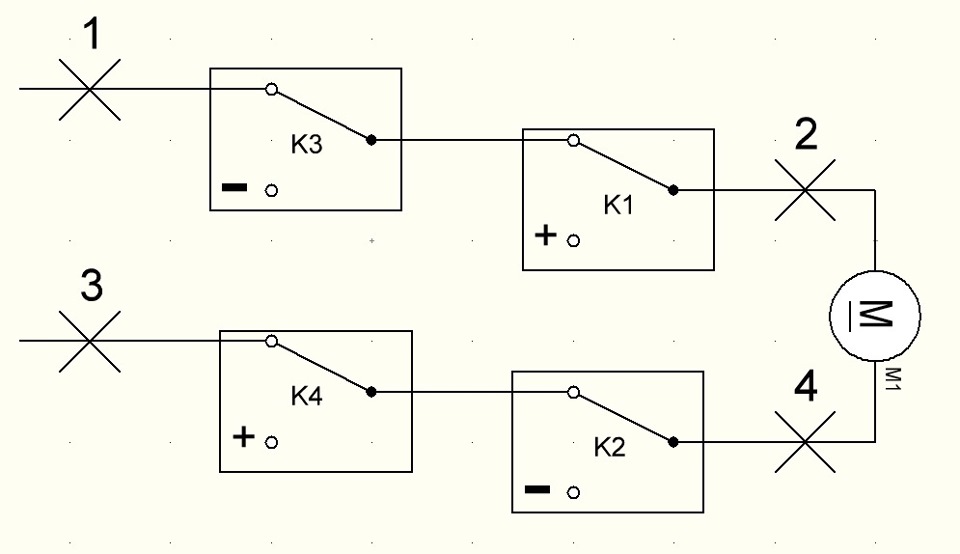

Керуюча частина
