Опублікую ще одну доробку з "світло-тюнінгу", це підсвічування ніг.Вирішив зробити я її давно. Для мене це не стільки естетика, скільки користь Коли видно, куди ноги ставити, щоб ні я ні пасажирине чіпляли нічого зайвого своїм взуттям, особливо, коли на вулицітемно і брудно, якщо що впало, знайти тепер легше, пилососитинабагато легше.
Звичайно готувався до цього я довго, виглядав, куди клеїти стрічкисвітлодіодні, як підключати, до чого, і таке інше... Але коли робивроботи по багажнику, знімав пластик у салоні, вирішив нарешті-то іце світло провести.

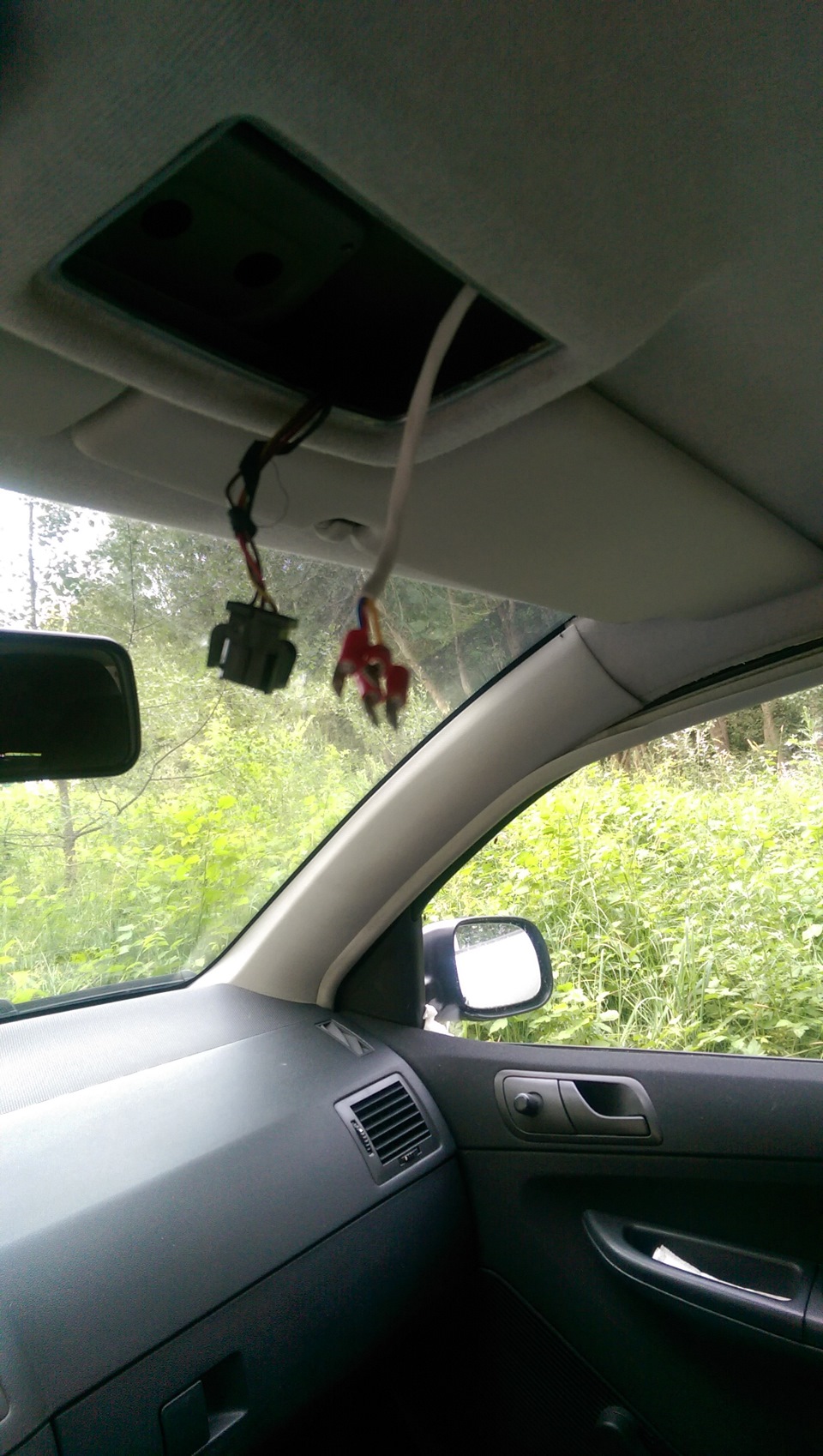

І так, далі по порядку, і постараюся докладніше. Примітивний умоєму випадку спосіб це управління через кінцевики.Тобто, "плюс"йде постійний, а "мінус" включається від кінцевика при відчиненнідверей. Впав на керування світлом через стельовий плафон. Знявшиплафон видно, що до нього йдуть три проводи:постійний "+", постійний "-", і "-" від кінцевиків. Плафон у мене на 3 лампочки, тому і світло в ноги я вирішив зробити 3-х позиційним:
1) включення всього світла при відкритті будь-яких дверей;
2) примусове включення всього світла;
3) Примусове включення світла водію та/або передньому пасажиру.

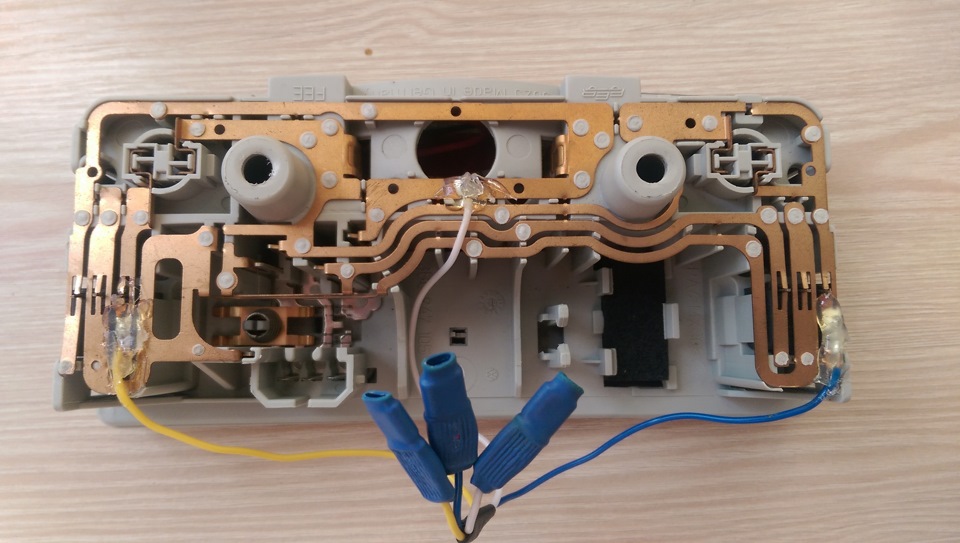

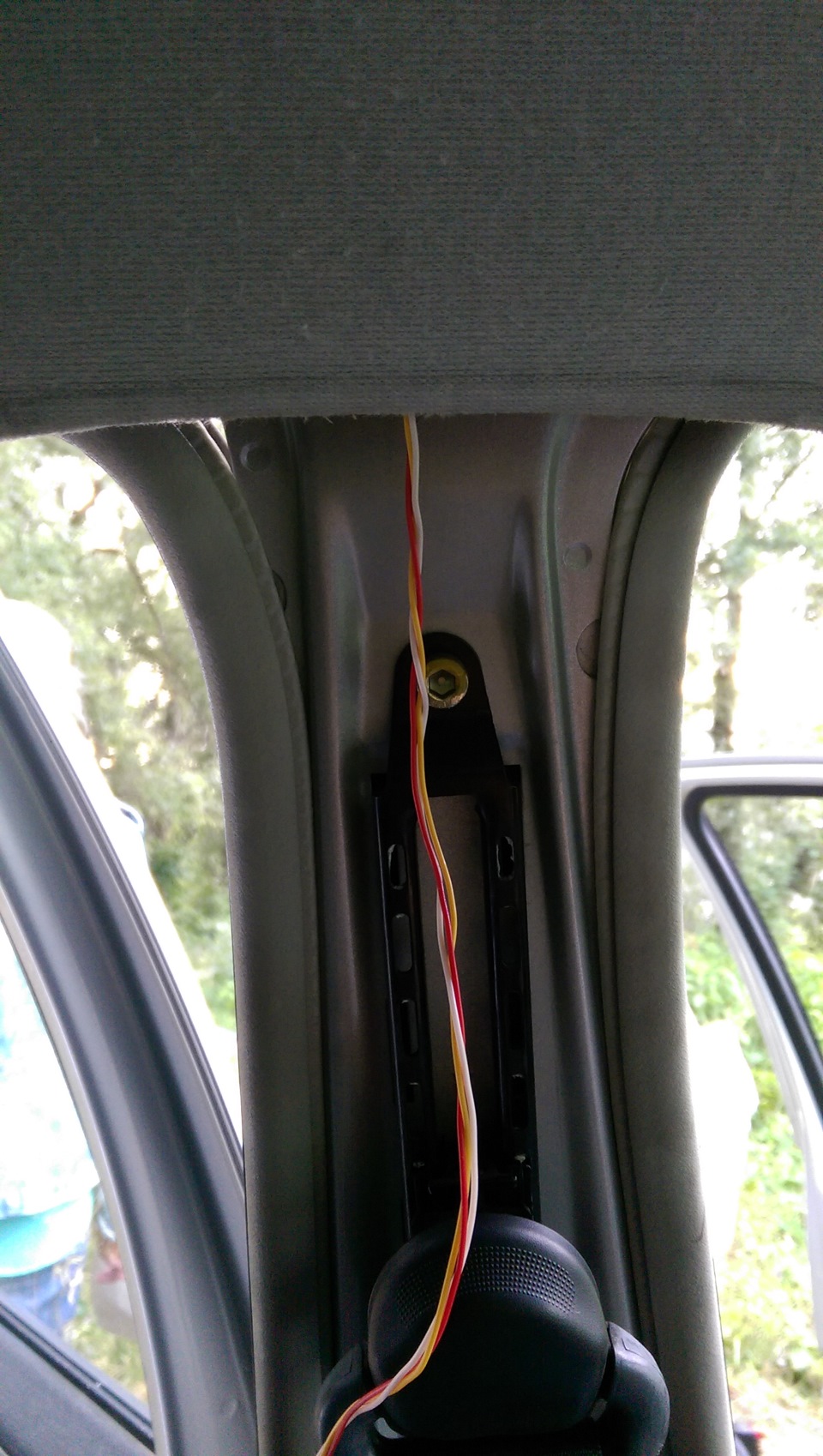

Я вивчив схему на знятому плафоні і знайшов відповідні місця, звідки запитати " -" для стрічок. Це мінусові контакти, які вжейдуть безпосередньо до лівої, центральної та правої лампочоквідповідно. Від лівої лампочки я припаяв провід для світла водія, від правої — переднього пасажира, від центральної — задньогопасажира. "+" запитав від постійного плюса до плафона (знайти +можна контролькою :) ). До речі провід я купив не дорогий, 4-хжитловий перетин 0.2мм. Кв. У Леруа Мерлен близько 6 грн. За метр, точно не пам'ятаю. Пошукав небагато дрібні 2-х контактні роз'єми, але так і не знайшов. Тому використав стандартні автомобільні "тато"- "мама". При чому на стрічки тільки "паппи", а на запитанідроти лише "мами". На "мами" одягнув термоусадку із запасом, такщоб повністю перекривала контакт. Кабелю на все про все пішло 6метрів, але шматки ще залишилися. Найбільше його потрібно дляплюсового проводу. Кабель я весь підготував заздалегідь, в домашніхумовах. Заздалегідь заміряв і намітив ізолентою, де будерозгалуження (паяння), і куди і якої довжини потрібен провід. Даліспаяв, всі розгалуження, перед, зад, право, ліво, припаяв клеми( "тата"), і почав закидати проводку. Я пішов напевно ненайпростішим шляхом, пустив проводи під стельовою обшивкою і черезцентральні стійки. Справа в тому, що з однієї стійки обшивка в меневже була знята, з іншого я зняв її досить швидко. Якщо всеодягнено, то через передні стійки, напевно, простіше зробити. Але ятак зробив. Для всього цього потрібно було зняти обшивку із задникастійок, відкрутити гачки для одягу, зняти обшивку з центральнихстійок, частково зняти ущільнювачі дверей, і нарешті відігнутиобшивку даху. Провід на металі по стійках закріпив 3М-ськоюізолентою))) До передніх ніг провід пустив під пластиком напорогах. Найцікавіше було, як пустити провід до задніх пасажирів.Попередньо добре полазивши з ліхтариком, я знайшов чудові підходящіотвори в ковроліні. Потрібно було зняття передніх сидінь.
ехх, шкода що немає гаража у мене, одразу б і попилососив Ось іпроводи до ніг водія та переднього пасажира.
Так само для довідки, щоб зняти передні сидіння потрібна12-тигранна насадка зірочка М10. Вона вставляється у звичайнуголівку на 10, під тріскачку. Світлодіодна стрічка у мене з діотамиформату 5050, 60 діодів на метр, у силіконі. На кожне місцеприклеєно по 30 см стрічки. Світла врешті-решт достатньо.
Ось так я клеїв стрічку на передні сидіння, для задніх пасажирів.Контакти перед встановленням заізолював ))
Водій наклеїв на пластик, який одразу над педалями
Для переднього пасажира наклеїв на бардачок, там, у глибині
Ну і будемо розглядати результати :)
>
Примусове включення світла тільки для водія (лампочка у плафоні +світло під ноги)
Примусове включення світла тільки для переднього пасажира (лампочкау плафоні + світло під ноги)
> Всім дякую за увагу!

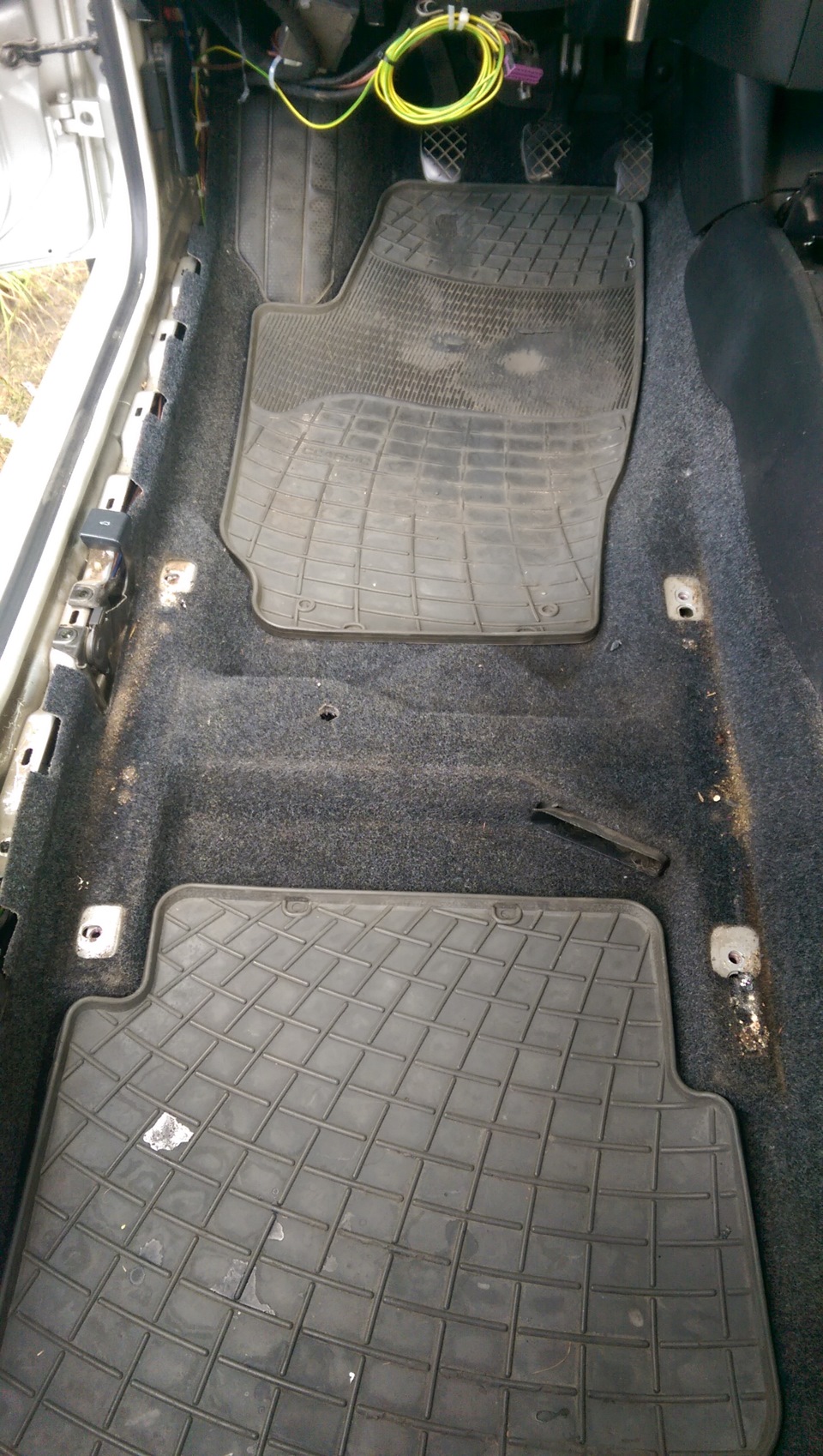

" Попередньо добре полазивши з ліхтариком, я знайшов чудовіпідходящі отвори в ковроліні. Потрібно було зняття передніхсидінь.
ехх, шкода що немає гаража у мене, одразу б і попилососив Ось іпроводи до ніг водія та переднього пасажира.
Так само для довідки, щоб зняти передні сидіння потрібна12-тигранна насадка зірочка М10. Вона вставляється у звичайнуголівку на 10, під тріскачку. Світлодіодна стрічка у мене з діотамиформату 5050, 60 діодів на метр, у силіконі. На кожне місцеприклеєно по 30 см стрічки. Світла врешті-решт достатньо.
Ось так я клеїв стрічку на передні сидіння, для задніх пасажирів.Контакти перед встановленням заізолював ))
Водій наклеїв на пластик, який одразу над педалями
Для переднього пасажира наклеїв на бардачок, там, у глибині
Ну і будемо розглядати результати :)
>
Примусове включення світла тільки для водія (лампочка у плафоні +світло під ноги)
Примусове включення світла тільки для переднього пасажира (лампочкау плафоні + світло під ноги)
> Всім дякую за увагу!
" Попередньо добре полазивши з ліхтариком, я знайшов чудовіпідходящі отвори в ковроліні. Потрібно було зняття передніхсидінь.
ехх, шкода що немає гаража у мене, одразу б і попилососив Ось іпроводи до ніг водія та переднього пасажира.
Так само для довідки, щоб зняти передні сидіння потрібна12-тигранна насадка зірочка М10. Вона вставляється у звичайнуголівку на 10, під тріскачку. Світлодіодна стрічка у мене з діотамиформату 5050, 60 діодів на метр, у силіконі. На кожне місцеприклеєно по 30 см стрічки. Світла врешті-решт достатньо.
Ось так я клеїв стрічку на передні сидіння, для задніх пасажирів.Контакти перед встановленням заізолював ))
Водій наклеїв на пластик, який одразу над педалями
Для переднього пасажира наклеїв на бардачок, там, у глибині
Ну і будемо розглядати результати :)
>
Примусове включення світла тільки для водія (лампочка у плафоні +світло під ноги)
Примусове включення світла тільки для переднього пасажира (лампочкау плафоні + світло під ноги)
> Всім дякую за увагу!
Коментарі20
підлогу машини розібрав ))
Ну, практично так))
Хороша робота. Але скільки я не клеїв ці стрічки-і з праймером і на момент і на 3м і задовбали вони відклеюватися. У результаті для задніх пасажирів хомутами на трубку прикріпив. Спереду праймер поки тримає, але через зняття установки панелей вже роз...
Суперклей Момент-гель тримає намертво, якщо що) Я перед поклейкою протирав спиртом. Зрозуміло, що це не завжди, і колись почне відклеюватися. Ще показали мені варіант монтажу, коли використовується кришка з пластикового короба для проводки (використо...
Усміхнув про короб)Пробував Суперклей Момент-гель, ні тримає без праймера ні який клей
Короби такі в намистах використовують, де скрізь ковролін і стрічку клеїти нема куди. З приводу клею, коли у мене почне відклеюватися і клей не врятує, я запитаю у вас, може на той час знайдеться вже рішення)
Запитаю тут. плафон примусово працює, а в положенні при відчиненні дверей працює постійно.
цікаво. А з чого це почалося? Світло у дверях рідного? Щось змінювалося чи робилося?
почалося з того, що таку машину купив, світло рідне, що міняли і робили не знаю
З приводу світла в салоні, напевно, несправність у реле, яке регулює затримку вимикання світла. Я не знаю чи впливає на цю справу сигналізація. А зі світлом у двері я не зрозумів. У пасажирських дверях світло є спочатку? Працює?
світло є і в пасажирській і в водійській ... але включається він тільки при відкритті водійської. при відкритті пасажирської нічого не відбувається. може так і повинно бути.
При відкритті дверей водія загоряється світло в салоні і в водійських дверях, так? При закритті світло в двері гасне, а в салоні немає, навіть після затримки?
реле в блоці реле стоїть правильно? як її знайти?
так, в блоці. Блок реле в лівій частині торпеди. Потрібно зняти цю обшивку automn.ru/skoda-fabia/jpg/7-29.jpg За блоком запобіжників буде блок реле. яка там релюха відповідає за світло (якщо така інформація є). А до електриків на СТО не їздили?
та не.я сам електрик))) просто думав причина банальна) та й схеми загальної немає ... тільки шматками все.не дуже зручно.книжка тільки в електронному варіанті теж незручно користуватися
ясно ))Але у мене поки що такої проблеми немає, тому очевидного рішення не знаю, тільки думки )
дякую і на цьому)
Це означає, що у тебе комплектація класик.
у мене комплектація комфорт)
З боку водія на найдальшу частину кріпив або десь по середині?
