Раніше клапан регулював за допомогою щупа 0, 15мм. Потім прикупивпланку.
Ну і вирішив скористатися цього разу комбінацією планка/щуп.
<
Легко сказати, важче зробити... Прочухався 2 години! Без користі, так і не зміг виставити хоч пару клапанів.Точніше зрезультатом:виставляю зазор стандартний 0.52 (для +20)планкою/мікрометром, а щуп не лізе! 0.70-80 грішив спочатку накитайський щуп... Добре двигун знятий (під капотом це не побачиш! )— на власні очі побачив, що площина прилягання рокерів повідношенню до валу не паралельна! При цьому вони в порядку самі пособі (вал не новий, але не кривою), а справа у пружинах рокерів (усі нові, заявлено було "автоВАЗ"), які їх перекошують.Можливосаме в цьому проблема людей, які заявляють, що щуп після мікрометране лізе і зазор тому треба робити не стандартний, а збільшений до0.60, 0.72, а то й 0.79! Сякось вдалося вигнути (пружини)-виставити0.72-0.78.Думаю зійде поки припрацювати-обкатати, потім тоншеналаштовувати.

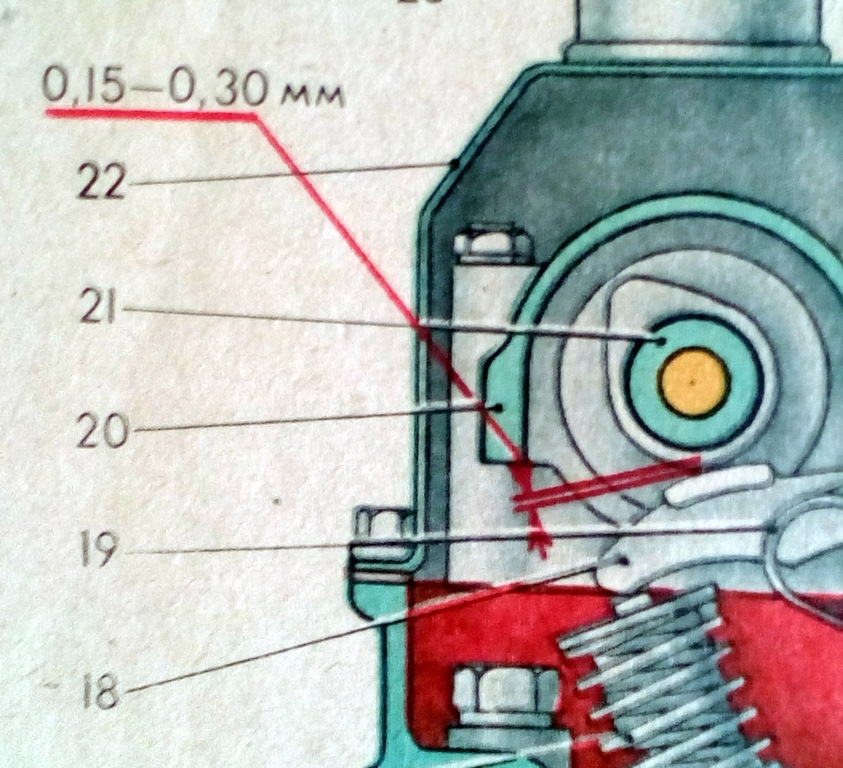

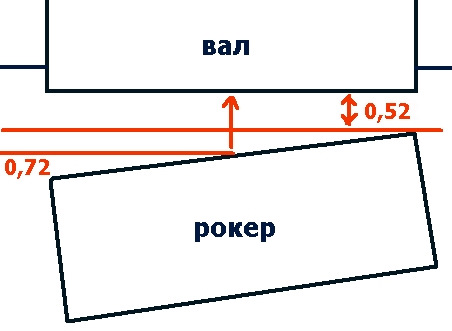

Про те, що пружини можуть перекосити рокера тут ось тільки побачив- раніше про це чутно не чув і не бачив ні від одного гуруналаштування! До речі не зрозумію, чому всі говорять про 0.52/0.15, внизу зверніть увагу на картинку… Схемку накидав длянаочності:спочатку піднімається один кут рокера, а далі починаєпритискатися до площини перекошеного валу. Ось і виходить загаломпідвищений зазор по мікрометру А ось таку картинку я нариввипадково в старому керівництві по Жигулям!
Коментарі18
Ще Момент. при затягу контргайці зазор йде. Я регулював колись рейкою. Ставив 60 одиниць. І при затягу отримував ті ж 52.
виявляється проблема досить поширена. але чомусь жодного разу не чув-не бачив і не траплялося при читанні тем з регулювання. дякую за коментарі!
немає 0,52! Є 52 поділки по мікрометру! Через передатне відношення рокер-клапан (1,55) + через те, що індикатор стоїть на торці рокера 52 поділу по мікрометру дорівнюють 0,15 мм.
Тож поміняв РВ, рокера, пружинки, все зроблено в СРСР. Дід подарував зі свого гаража. І ніяк не вдалося виставити зазор, так і стоїть досі, не їздить... Ніхто не міг підказати в чому саме справа... Теж тарабанить як у дзвін!
Нещодавно регулював, щупами 0.15 і 0.20, рокери теж криво стояли, зробив так щоб щуп 0.15 входив щільно а 0.20 трохи зачіпав, криво рокера стоять не з-за пружин, а з-за кривої проточки під пружину, купував нові - віддав , на моїх куди менше було, а н...
млинець теж сама біда! спочатку подумав що площина клапана не чітко від торцована і рокер сів не рівно, потім все ж таки зрозумів що пружинки, ось думаю може болгаркою підпиляти посадкове місце для пружинки, ну нібито де треба просадити, щоб вирівнял...
Саме з цього при регулюванні клапанів на класичних ВАЗах наш дід завжди брав широкий щуп. При вільно лежачій конструкції рокерів даний перекіс може навіть виникнути при нормальних пружинах, хорошому РВ і правильно шліфованих поверхнях рокера. Зіткнув...
так от у такому разі (зазор відіграє і приходить до середнього) виходить, що щуп - не підходить для регулювання) ним середнє значення не обчислиш, тільки по мікрометру на планці! пружинки досить потужні, щуп щоб пропхати при перекосі ... він просто г...
Зусилля відігравання не дуже велике. При застосуванні широкого щупа зазор досить легко усереднюється, в крайньому можна допомогти рокеру зовні. Вузькі щупи частенько скочуються. При великому зусиллі відскоку треба перевіряти геометрію деталей. По наш...
спасибі, при нагоді візьму спец.щуп
А скільки планка коштує?
дешево взяв, на барахолці. правда, що підгуляла (люфтять затискачі), але за допомогою підручних засобів закріплюю.
Я завжди роблю 0.52, щупом навіть не перевіряю. Завжди все чудово.
про те і мова, що щуп фігня. і в той же час 0.52 - не аксіома. якщо перерахувати із заводської книжки, то можна і 1,04!)
ну ще звичайно на температуру звертати увагу, є невеликі ж невеликі коретирування)ну а просто 1.04 і т.д. це я зрозумів твій посил)
ну 0.52 начебто при +20 (плюс/мінус 1-2градуса це нісенітниця)? я вказав це в замітці
так при 20, я бачив що вказано)
роблю 52, розкривав двигун на капремонт. на роспредвалі в тильній частині немає блиску, тобто все добре! (щуп не лізе)
