<Тепер на тему.
Зробив контролер ДХО — "далекий у пів-напруження".

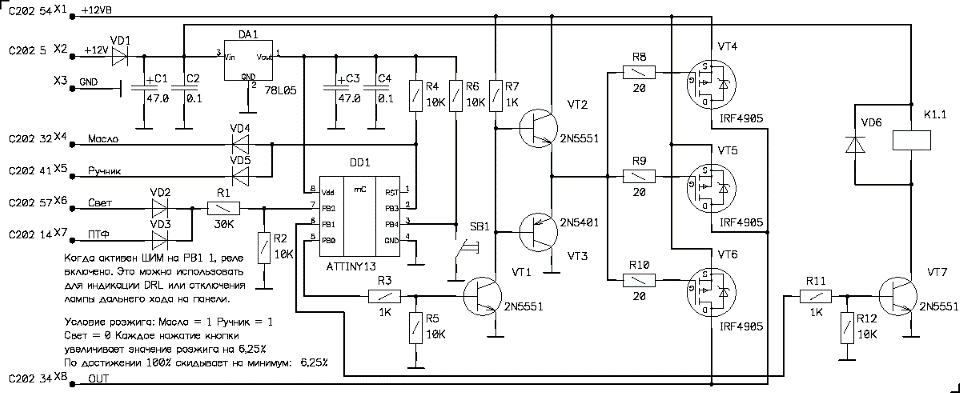

Схема не складна, на основі ШІМ
< /p align="justify"> p>

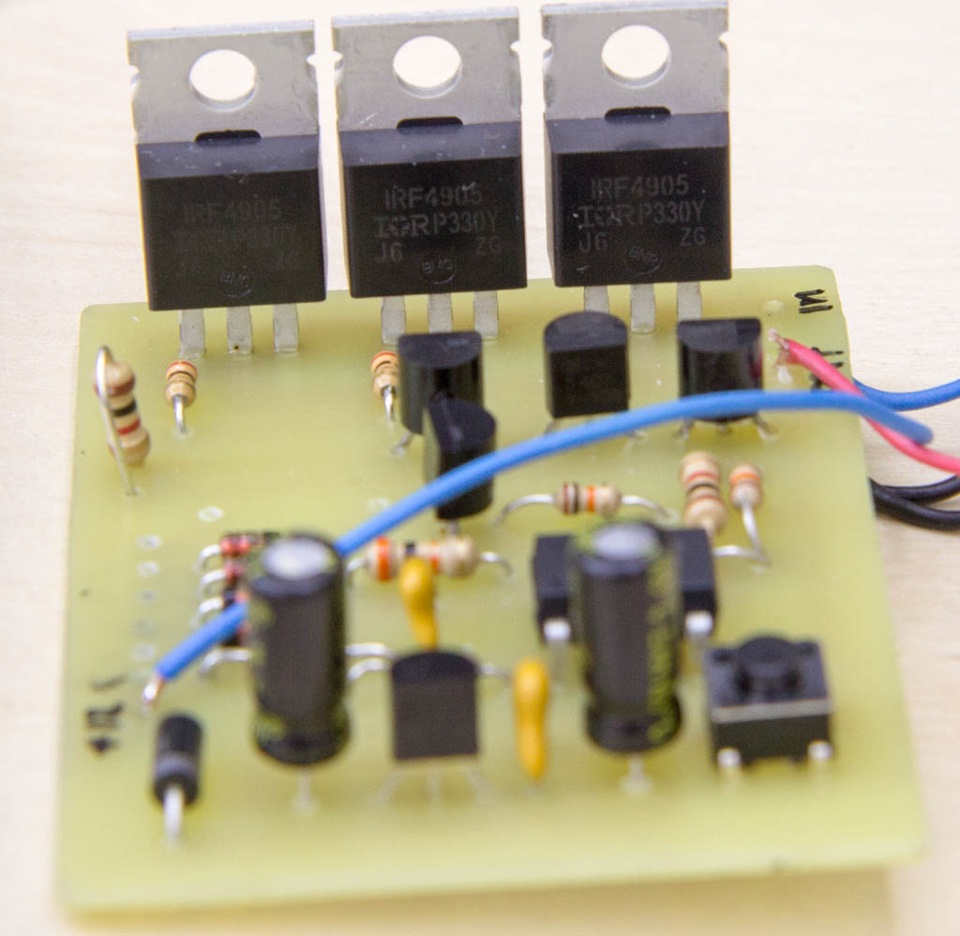

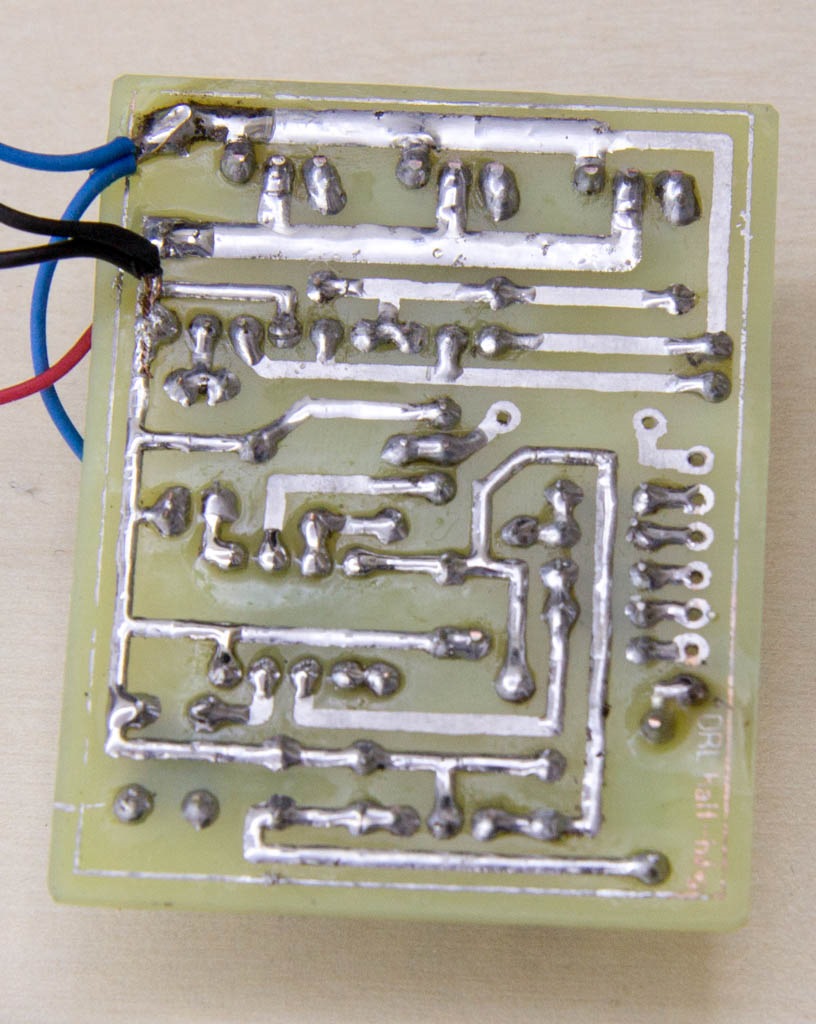

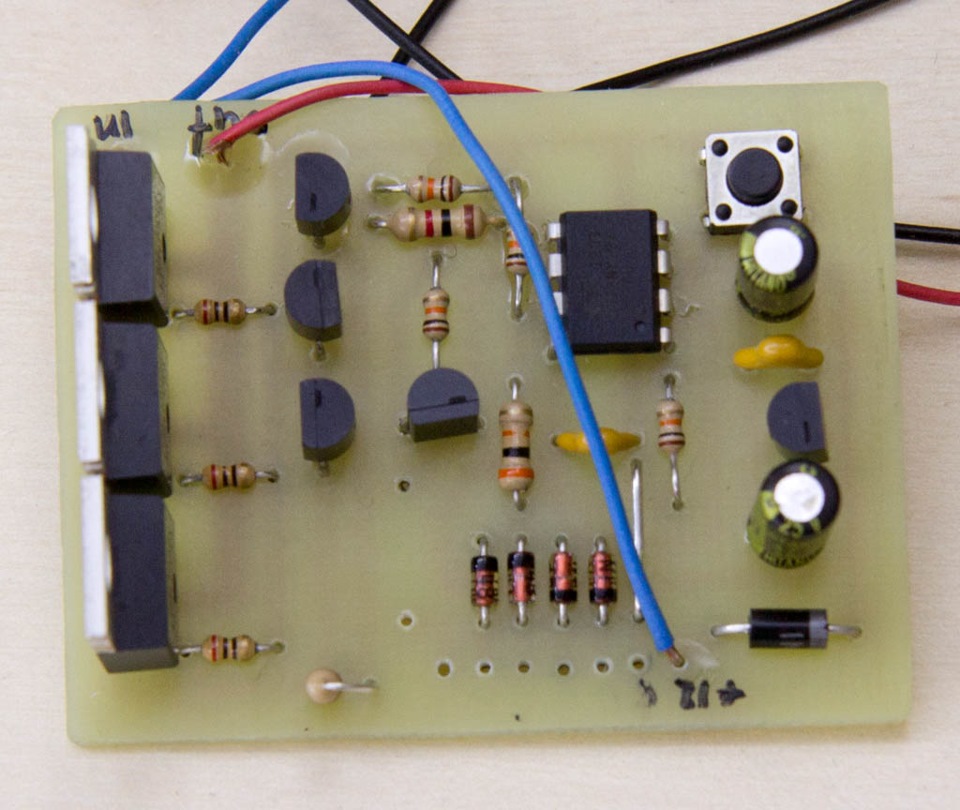

Виробництво на вивідних компонентах, мосфети IRF4905
"загалом все логічно:Узгодження входів, на резисторах і діодах; транзисторах.
Складність вихідного каскаду обумовлена тим, що треба розкачатизатвор польовика. Одного транзистора не достатньо - він сильнорозігрівається, тому використовуємо два або три транзистори впаралель. Знову ж таки, випробування показали, що двох цілкомдостатньо, при роботі вони нагріваються не значно."

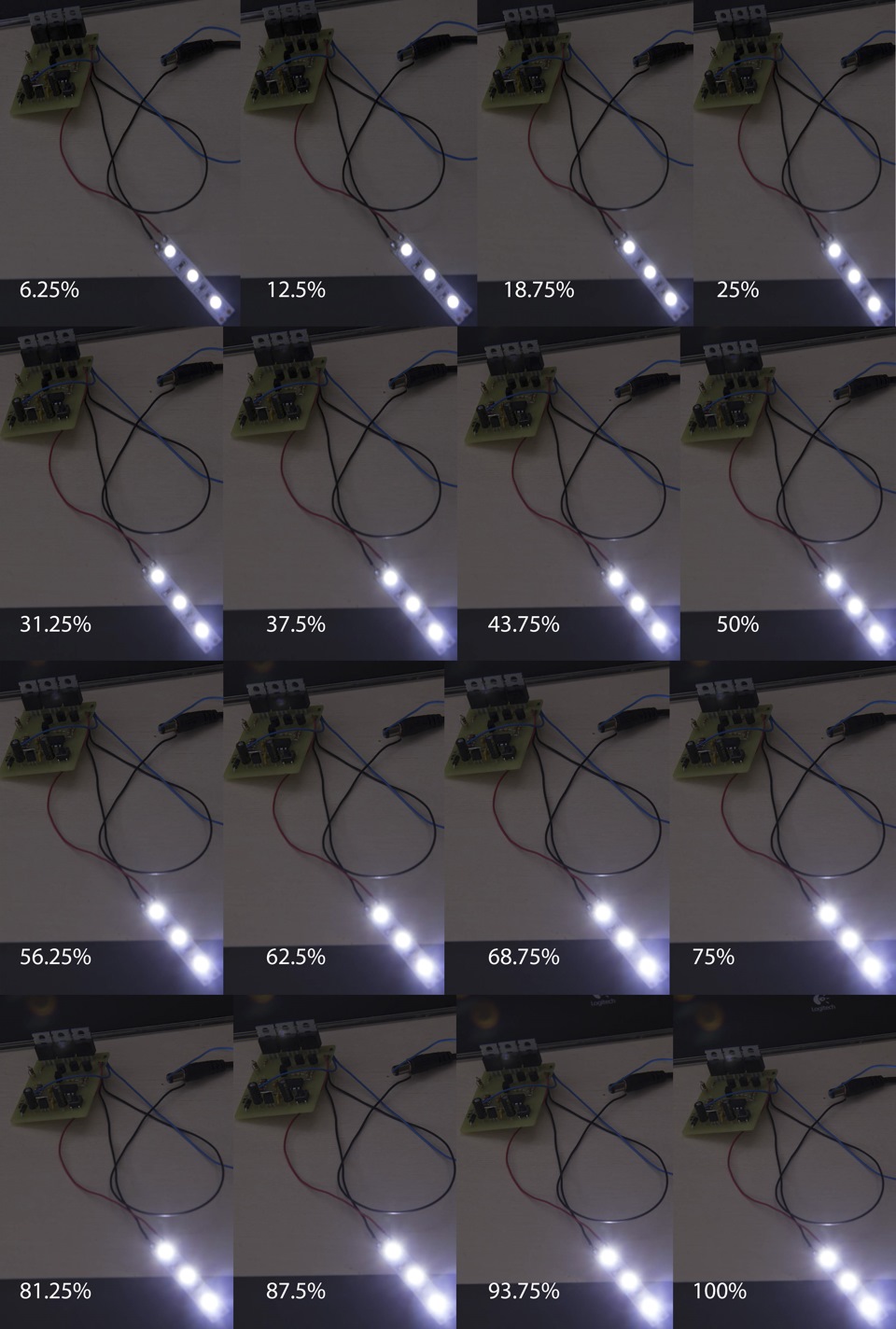

Результатом загалом задоволений, для перевірки підключив шматсвітлодіодної стрічки.
Начебто все працює. > Сайт проекту nsskn.narod.ru. Там всенеобхідне:друк, прошивка. Шил МК за допомогою USBASP за цимиматеріалами.
За порадами знаючих людей додав резистор 1кОм на 2ю ногу. Установкана авто буде в травні, так що не перемикайтеся) p> Всім бобра ) ірівних доріг.
↓Подобається ↓ Рекомендую ↓
Коментарі5
Двох польових транзисторів дуже вистачає. Раніше робив на 3-х танзисторах, було близько 4-х варіантів виконання. Пізніше реалізував на односторонній платі на СМД компонентах В авто вже встановив?
Установка на авто буде у травні, так що не перемикайтеся )Я не вдома зараз. Ви читали? ;)
підловили ви мене
тепер відповідний корпус треба знайти
Корпус є, трохи більше, зате герметичний.
