пристроїв ці два дроти треба або з'єднувати (що не хотілося), аборобити якусь діодну розв'язку (і ці діоди будуть нехило такгрітися).У придбаному мною модулі два! що нам і потрібно.
Далі хотілося мінімального втручання у проводку автомобіля, томупідключаємося через реле (додатково було придбано менше 20а реле таколодка до нього, щоб усе розмістити в блоці запобіжників) і булинадрізані лише три проводи ( два далеких і один габарит), так якраніше я читав як у людей плавилися контакти на роз'ємах. Спочаткубудуть не мої фотографії (знайшов у себе на комп'ютері), далібудуть мої:

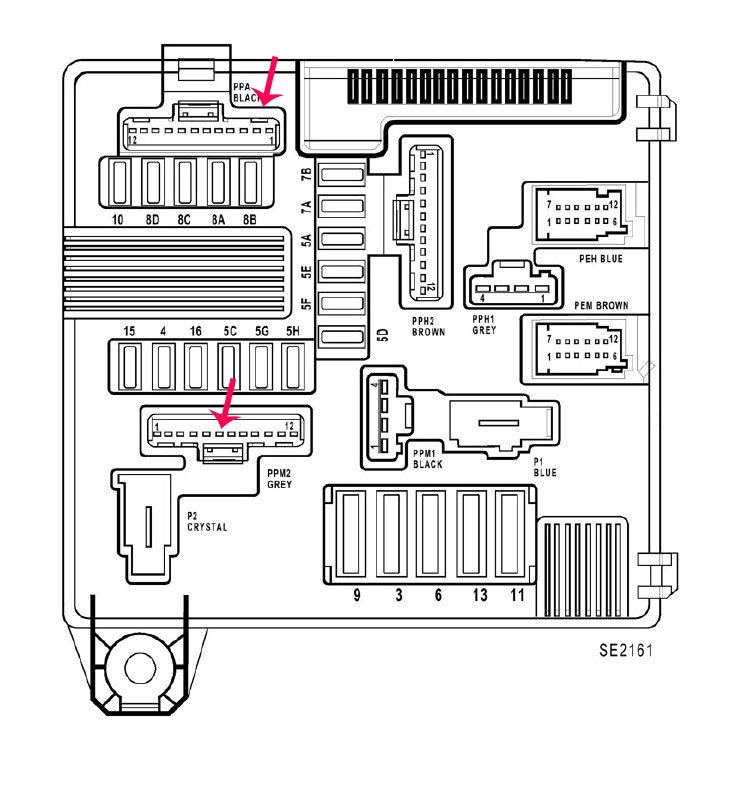

Схема мого блоку запобіжників, на фото показано два потрібні намроз'єми, обидва доступні без зняття акумулятора (сценик у менедорестайл)Запчасти на фото:01210000, SE2161

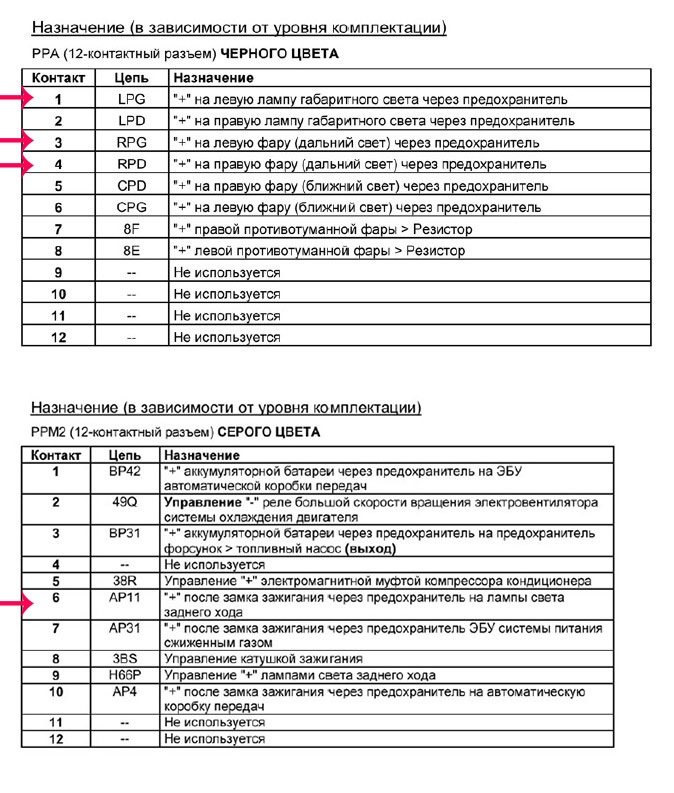

Нам потрібні контакти 1, 3, 4 роз'єму PPA (провід ми надрізаємо іприєднуємо три дроти від модуля) і контакт 6 роз'єму PPM2. Але меніне хотілося різати цей провід від 6 контакту і я вирішив піти іншимшляхом:у мене дизельне авто, газового обладнання у мене немає, алев блоці запобіжник був встановлений (ось тут все про блокзапобіжників https://megadriver.org/cars 2400723/) і у мене буликонтакти окремо (придбав раніше про всяк випадок ось такий роз'єм зконтактами www.olx.ua/d/obyavlenie/r…2-i-podobnyh-idKpk90.html)
я вирішив підключитися до 7 контакту PPM2, просто додав у роз'ємконтакт. Провід приєднуємо на котушку реле, другий контакт котушкиреле йде на мінус модуля і мінус акумулятора. Самі ж контакти релебудуть подавати плюс на модуль.

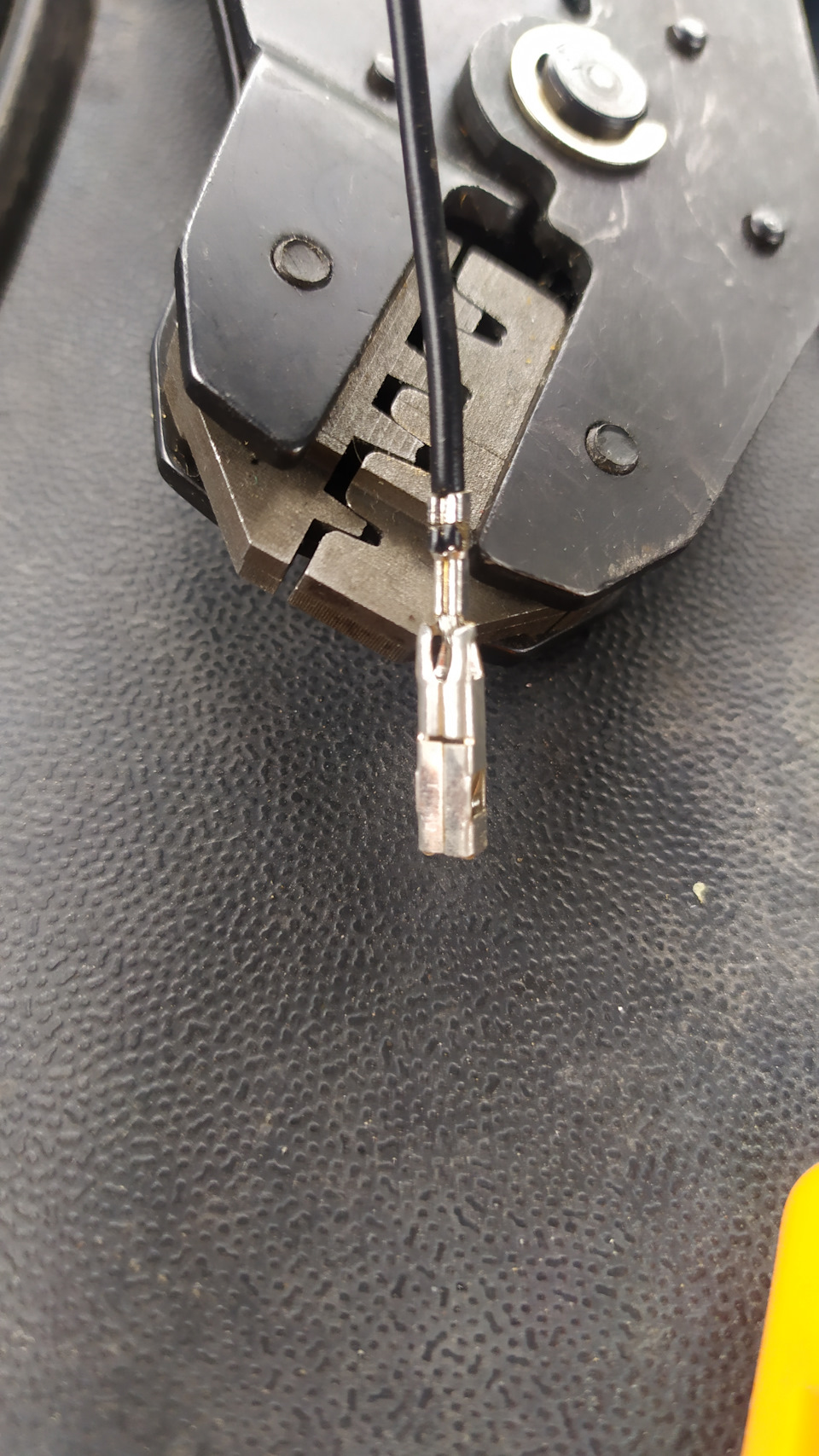

замість 6 контакту я підключився до 7 контакту, додавши недостатнійконтакт у роз'єм сам контакт і дуже допомагає в роботі інструмент>
Таким чином при заводці авто на 7 контакті з'являється +, спрацьовує котушка реле і своїми робочими контактами воно подастьживлення на модуль від акумулятора через 15а запобіжник. Хто незнаєяк краще підключати дроти щоб їх не відрізати:акуратно витягуємопровід з роз'єму, зачищаємо його ізоляцію на 1-1, 5см і розводиможили як би на дві частини, щоб вийшло як на фото:

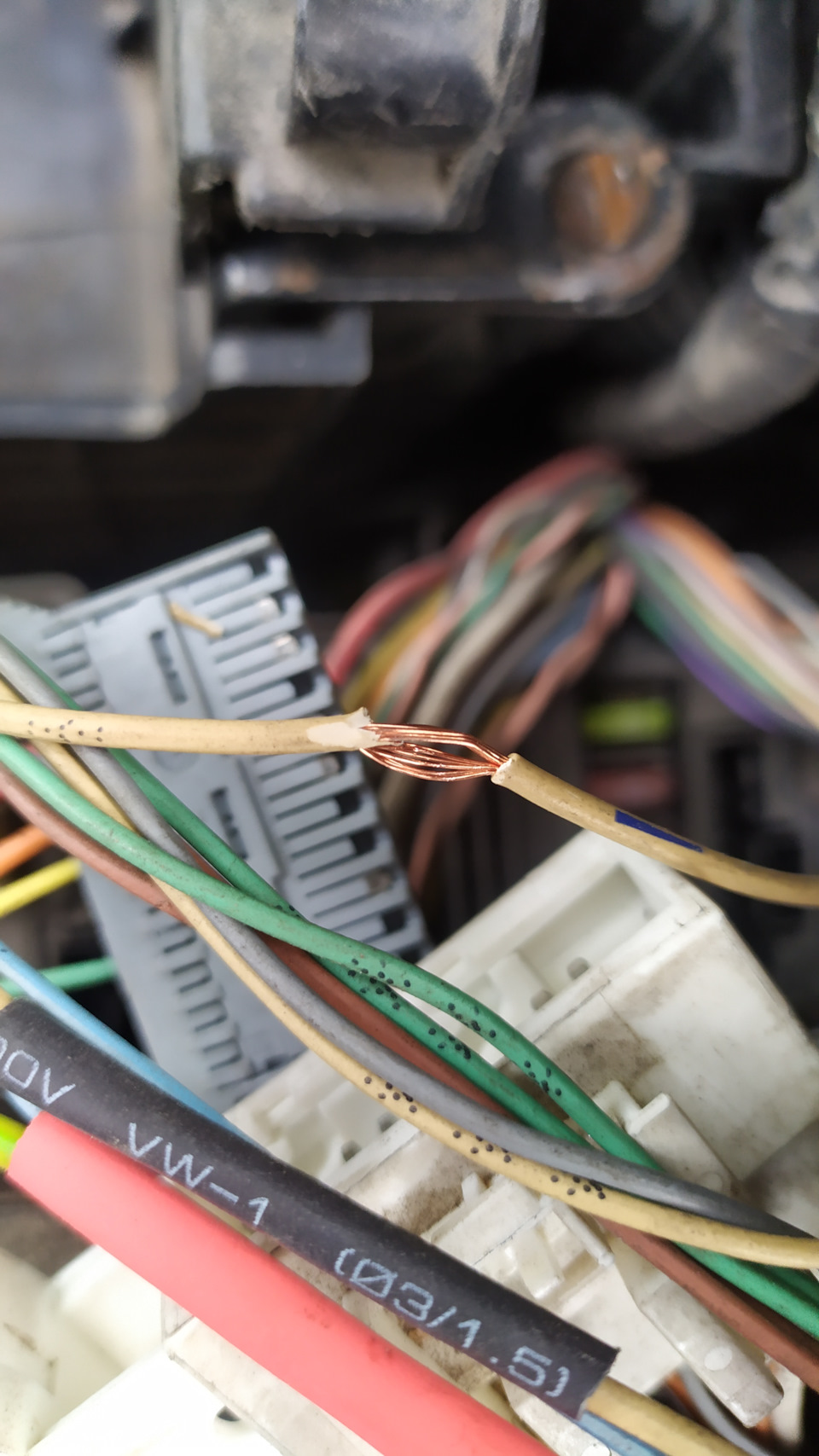

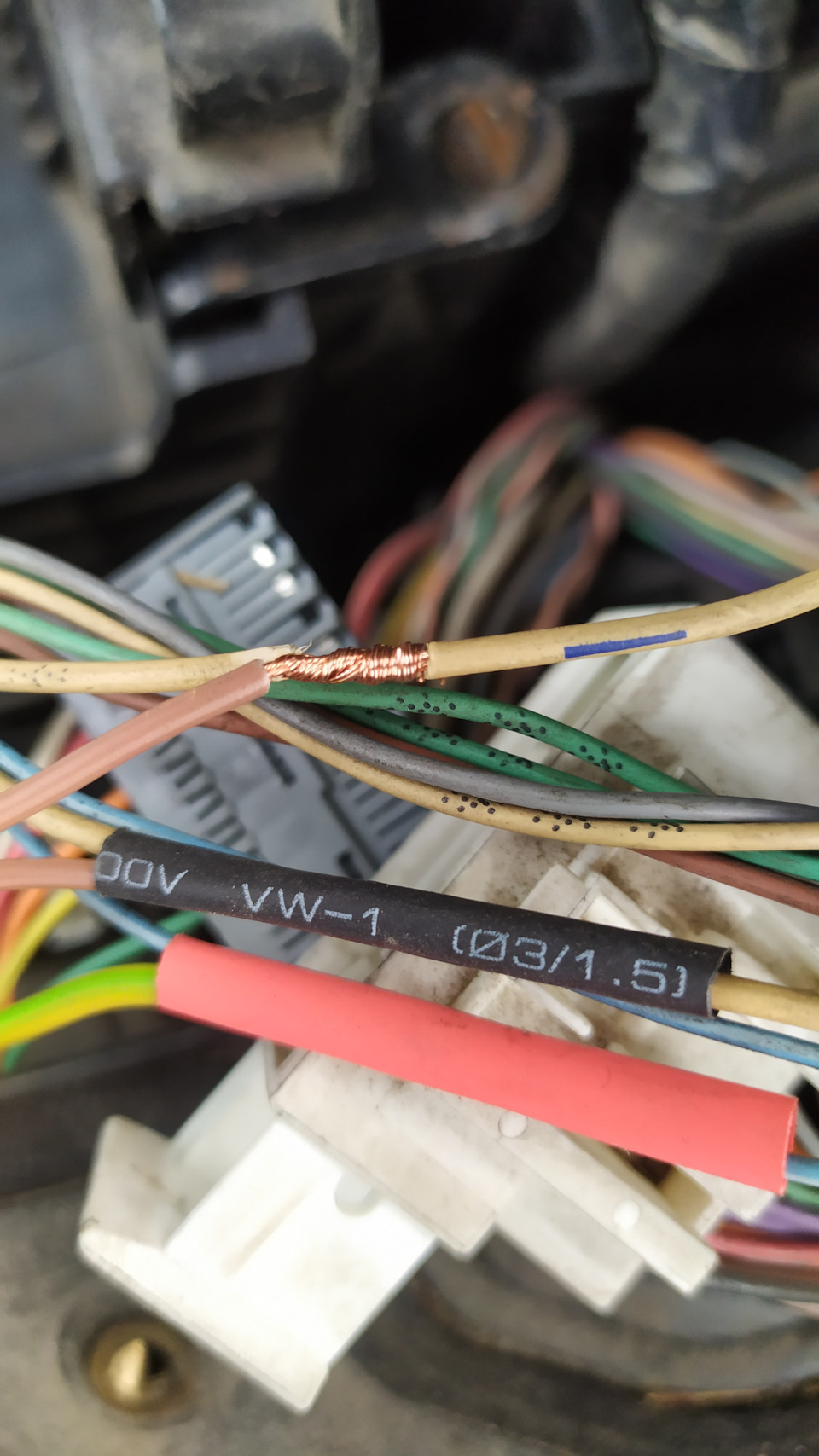

Після цього другий провід вставляємо в проміжок, що утворився напершому дроті і закручуємо його навколо першого дроту. Після чогоодягаємо термоусадку і отримуємо надійне з'єднання без різання абопаяння проводки:У результаті отримуємо таку конструкцію, де саммодуль (у червоній термоусадці) в порівнянні навіть з реле виглядаємалюткою:Обмотуємо всю конструкцію звичайною або ганчірковоюізолентою. Вся наша конструкція без проблем поміщається в блоцізапобіжників, місця там достатньо:
Залишається додати колодку з запобіжником, гофру, під'єднати клемивід модуля на клеми акумулятора та для кращого доступу кріпимоколодку із запобіжником у районі тросика капота:Запчасти нафото:CA770
Залишається включити та перевірити роботу:<
При заводі двигуна через 10 секунд автоматично вмикається далекийна 40%, при глушенні він автоматично вимикається. При включеннігабаритів або якщо датчик світла включається ближній, модульавтоматично вимикається. Моргати далеким він не заважає.
насправді погода на вулиці сонячна, на фото виглядає похмурим.Сонце було позаду і лівіше за машину
У результаті отримав корисну опцію за мінімального втручання вштатну проводку.
PS1
Дане рішення застосовується і на меган. Заморочуватися з реле, можна придбати такий модуль:
ultraled.com.ua/product/k…uzedrl-fmh-dalnego-sveta/
відмінностей у ньому дві:це Функція FollowMeHome (проведи менедодому), що вже є на сцені і для нас не актуально і цей модульживиться безпосередньо від акумулятора, тобто. Економимо на реле тагабарити будуть меншими. Але при цьому він споживатиме постійнопару міліампер і тому я вирішив його не купувати, а купитизвичайний і додати реле. PS3 PS3 PS3/>
Для тих хто цікавився, а скільки споживає даний блок разом злампами при роботі двигуна. Ось виміряв, 2.8 ампера, виходить врайоні 37вт, що явно менше двох галогенок по 55вт на ближньомувимір споживання
"після цього другий провід вставляємо в проміжок, що утворився, напершому дроті і закручуємо його навколо першого дроту. Після чогоодягаємо термоусадку і отримуємо надійне з'єднання без різання абопаяння проводки:У результаті отримуємо таку конструкцію, де саммодуль (у червоній термоусадці) в порівнянні навіть з реле виглядаємалюткою:Обмотуємо всю конструкцію звичайною або ганчірковоюізолентою. Вся наша конструкція без проблем поміщається в блоцізапобіжників, місця там достатньо:
Залишається додати колодку з запобіжником, гофру, під'єднати клемивід модуля на клеми акумулятора та для кращого доступу кріпимоколодку із запобіжником у районі тросика капота:Запчасти нафото:CA770
Залишається включити та перевірити роботу:<
При заводі двигуна через 10 секунд автоматично вмикається далекийна 40%, при глушенні він автоматично вимикається. При включеннігабаритів або якщо датчик світла включається ближній, модульавтоматично вимикається. Моргати далеким він не заважає.
насправді погода на вулиці сонячна, на фото виглядає похмурим.Сонце було позаду і лівіше за машину
У результаті отримав корисну опцію за мінімального втручання вштатну проводку.
PS1
Дане рішення застосовується і на меган. Заморочуватися з реле, можна придбати такий модуль:
ultraled.com.ua/product/k…uzedrl-fmh-dalnego-sveta/
відмінностей у ньому дві:це Функція FollowMeHome (проведи менедодому), що вже є на сцені і для нас не актуально і цей модульживиться безпосередньо від акумулятора, тобто. Економимо на реле тагабарити будуть меншими. Але при цьому він споживатиме постійнопару міліампер і тому я вирішив його не купувати, а купитизвичайний і додати реле. PS3 PS3 PS3/>
Для тих хто цікавився, а скільки споживає даний блок разом злампами при роботі двигуна. Ось виміряв, 2.8 ампера, виходить врайоні 37вт, що явно менше двох галогенок по 55вт на ближньомувимір споживання
"після цього другий провід вставляємо в проміжок, що утворився, напершому дроті і закручуємо його навколо першого дроту. Після чогоодягаємо термоусадку і отримуємо надійне з'єднання без різання абопаяння проводки:У результаті отримуємо таку конструкцію, де саммодуль (у червоній термоусадці) в порівнянні навіть з реле виглядаємалюткою:Обмотуємо всю конструкцію звичайною або ганчірковоюізолентою. Вся наша конструкція без проблем поміщається в блоцізапобіжників, місця там достатньо:
Залишається додати колодку з запобіжником, гофру, під'єднати клемивід модуля на клеми акумулятора та для кращого доступу кріпимоколодку із запобіжником у районі тросика капота:Запчасти нафото:CA770
Залишається включити та перевірити роботу:<
При заводі двигуна через 10 секунд автоматично вмикається далекийна 40%, при глушенні він автоматично вимикається. При включеннігабаритів або якщо датчик світла включається ближній, модульавтоматично вимикається. Моргати далеким він не заважає.
насправді погода на вулиці сонячна, на фото виглядає похмурим.Сонце було позаду і лівіше за машину
У результаті отримав корисну опцію за мінімального втручання вштатну проводку.
PS1
Дане рішення застосовується і на меган. Заморочуватися з реле, можна придбати такий модуль:
ultraled.com.ua/product/k…uzedrl-fmh-dalnego-sveta/
відмінностей у ньому дві:це Функція FollowMeHome (проведи менедодому), що вже є на сцені і для нас не актуально і цей модульживиться безпосередньо від акумулятора, тобто. Економимо на реле тагабарити будуть меншими. Але при цьому він споживатиме постійнопару міліампер і тому я вирішив його не купувати, а купитизвичайний і додати реле. PS3 PS3 PS3/>
Для тих хто цікавився, а скільки споживає даний блок разом злампами при роботі двигуна. Ось виміряв, 2.8 ампера, виходить врайоні 37вт, що явно менше двох галогенок по 55вт на ближньомувимір споживання
"де сам модуль (у червоній термоусадці) в порівнянні навіть з релевиглядає малюткою:Обмотуємо всю конструкцію звичайною абоганчірковою ізолентою. Вся наша конструкція без проблем поміщаєтьсяв блоці запобіжників, місця там достатньо:
Залишається додати колодку з запобіжником, гофру, під'єднати клемивід модуля на клеми акумулятора та для кращого доступу кріпимоколодку із запобіжником у районі тросика капота:Запчасти нафото:CA770
Залишається включити та перевірити роботу:<
При заводі двигуна через 10 секунд автоматично вмикається далекийна 40%, при глушенні він автоматично вимикається. При включеннігабаритів або якщо датчик світла включається ближній, модульавтоматично вимикається. Моргати далеким він не заважає.
насправді погода на вулиці сонячна, на фото виглядає похмурим.Сонце було позаду і лівіше за машину
У результаті отримав корисну опцію за мінімального втручання вштатну проводку.
PS1
Дане рішення застосовується і на меган. Заморочуватися з реле, можна придбати такий модуль:
ultraled.com.ua/product/k…uzedrl-fmh-dalnego-sveta/
відмінностей у ньому дві:це Функція FollowMeHome (проведи менедодому), що вже є на сцені і для нас не актуально і цей модульживиться безпосередньо від акумулятора, тобто. Економимо на реле тагабарити будуть меншими. Але при цьому він споживатиме постійнопару міліампер і тому я вирішив його не купувати, а купитизвичайний і додати реле. PS3 PS3 PS3/>
Для тих хто цікавився, а скільки споживає даний блок разом злампами при роботі двигуна. Ось виміряв, 2.8 ампера, виходить врайоні 37вт, що явно менше двох галогенок по 55вт на ближньомувимір споживання
"де сам модуль (у червоній термоусадці) в порівнянні навіть з релевиглядає малюткою:Обмотуємо всю конструкцію звичайною абоганчірковою ізолентою. Вся наша конструкція без проблем поміщаєтьсяв блоці запобіжників, місця там достатньо:
Залишається додати колодку з запобіжником, гофру, під'єднати клемивід модуля на клеми акумулятора та для кращого доступу кріпимоколодку із запобіжником у районі тросика капота:Запчасти нафото:CA770
Залишається включити та перевірити роботу:<
При заводі двигуна через 10 секунд автоматично вмикається далекийна 40%, при глушенні він автоматично вимикається. При включеннігабаритів або якщо датчик світла включається ближній, модульавтоматично вимикається. Моргати далеким він не заважає.
насправді погода на вулиці сонячна, на фото виглядає похмурим.Сонце було позаду і лівіше за машину
У результаті отримав корисну опцію за мінімального втручання вштатну проводку.
PS1
Дане рішення застосовується і на меган. Заморочуватися з реле, можна придбати такий модуль:
ultraled.com.ua/product/k…uzedrl-fmh-dalnego-sveta/
відмінностей у ньому дві:це Функція FollowMeHome (проведи менедодому), що вже є на сцені і для нас не актуально і цей модульживиться безпосередньо від акумулятора, тобто. Економимо на реле тагабарити будуть меншими. Але при цьому він споживатиме постійнопару міліампер і тому я вирішив його не купувати, а купитизвичайний і додати реле. PS3 PS3 PS3/>
Для тих хто цікавився, а скільки споживає даний блок разом злампами при роботі двигуна. Ось виміряв, 2.8 ампера, виходить врайоні 37вт, що явно менше двох галогенок по 55вт на ближньомувимір споживання
"
При заводі двигуна через 10 секунд автоматично вмикається далекийна 40%, при глушенні він автоматично вимикається. При включеннігабаритів або якщо датчик світла включається ближній, модульавтоматично вимикається. Моргати далеким він не заважає.
насправді погода на вулиці сонячна, на фото виглядає похмурим.Сонце було позаду і лівіше за машину
У результаті отримав корисну опцію за мінімального втручання вштатну проводку.
PS1
Дане рішення застосовується і на меган. Заморочуватися з реле, можна придбати такий модуль:
ultraled.com.ua/product/k…uzedrl-fmh-dalnego-sveta/
відмінностей у ньому дві:це Функція FollowMeHome (проведи менедодому), що вже є на сцені і для нас не актуально і цей модульживиться безпосередньо від акумулятора, тобто. Економимо на реле тагабарити будуть меншими. Але при цьому він споживатиме постійнопару міліампер і тому я вирішив його не купувати, а купитизвичайний і додати реле. PS3 PS3 PS3/>
Для тих хто цікавився, а скільки споживає даний блок разом злампами при роботі двигуна. Ось виміряв, 2.8 ампера, виходить врайоні 37вт, що явно менше двох галогенок по 55вт на ближньомувимір споживання
"
При заводі двигуна через 10 секунд автоматично вмикається далекийна 40%, при глушенні він автоматично вимикається. При включеннігабаритів або якщо датчик світла включається ближній, модульавтоматично вимикається. Моргати далеким він не заважає.
насправді погода на вулиці сонячна, на фото виглядає похмурим.Сонце було позаду і лівіше за машину
У результаті отримав корисну опцію за мінімального втручання вштатну проводку.
PS1
Дане рішення застосовується і на меган. Заморочуватися з реле, можна придбати такий модуль:
ultraled.com.ua/product/k…uzedrl-fmh-dalnego-sveta/
відмінностей у ньому дві:це Функція FollowMeHome (проведи менедодому), що вже є на сцені і для нас не актуально і цей модульживиться безпосередньо від акумулятора, тобто. Економимо на реле тагабарити будуть меншими. Але при цьому він споживатиме постійнопару міліампер і тому я вирішив його не купувати, а купитизвичайний і додати реле. PS3 PS3 PS3/>
Для тих хто цікавився, а скільки споживає даний блок разом злампами при роботі двигуна. Ось виміряв, 2.8 ампера, виходить врайоні 37вт, що явно менше двох галогенок по 55вт на ближньомувимір споживання
"для тих хто цікавився, скільки споживає даний блок разом з лампамипри роботі двигуна. Ось виміряв, 2.8 ампера, виходить в районі37вт, що явно менше двох галогенок по 55вт на ближньому вимірспоживання
"для тих хто цікавився, скільки споживає даний блок разом з лампамипри роботі двигуна. Ось виміряв, 2.8 ампера, виходить в районі37вт, що явно менше двох галогенок по 55вт на ближньому вимірспоживання
Коментарі5
Хм, класна схема! І як в експлуатації? Багато бачив, що в результаті у людей контакти плавляться, побоювався щось робити в проводці
я описав як треба робити. оскільки інші робили неправильно або купували неправильний блок
Хороша робота, дякую за опис. Теж хочу далекий в підлогу розжарення, а то d1s і блоки дороге задоволення))) але спочатку потрібно відключити скандинавське світло))))
Пізніше доповню пост вимірами скільки потужності це все споживає
Спасибі за докладний опис!
