Блок управління дзеркалами від Lexus з підсвічуванням

Всім привіт.
Загалом давно хотілося зробити собі блок управління дзеркал зпідсвічуванням… Підглянуто всю реалізацію цієї ідеї було у Сергія(PASEBO) посилання1 і посилання2.
країні на розбиранні вийшло трохи дорожче, як і на всьому відомомусайті в Японії (посилання), тільки новий.
Так поспішати мені не куди, в результаті був замовлений в Японіїблок управління дзеркал від лексус 84872-58010.
Так само хотілося зробити перехідник для всієї цієї справи, щобзавжди була можливість повернутися в стокове стан і не різатидроти.
>

Для цього були замовлені:

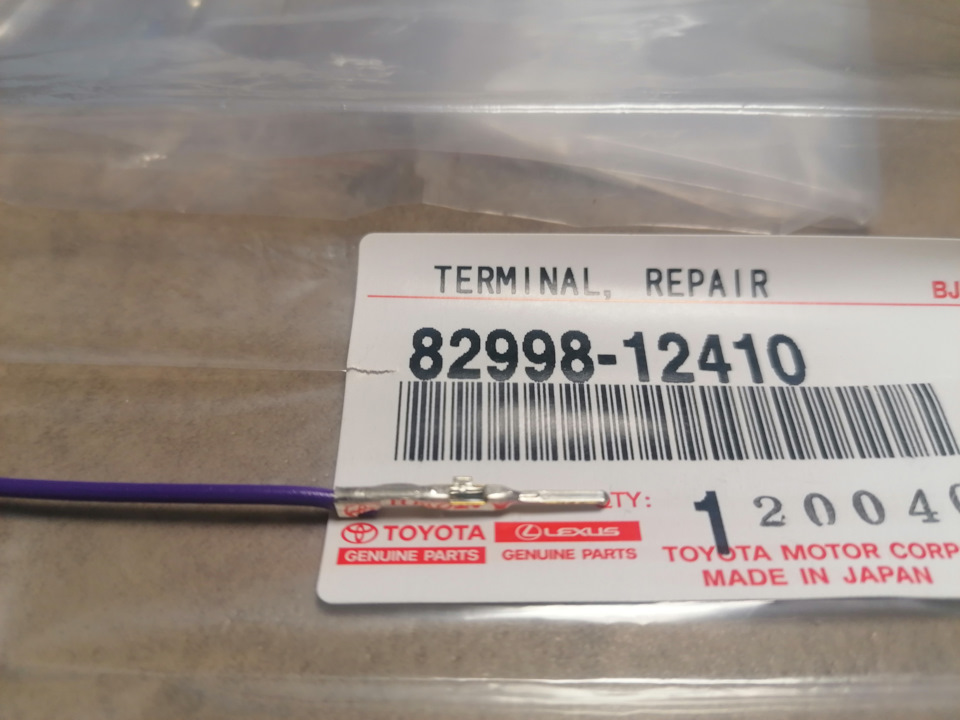

— оригінальний роз'єм для пульта дзеркал Toyota Avensis T25(90980-11504) та піни для його (82998-12410)

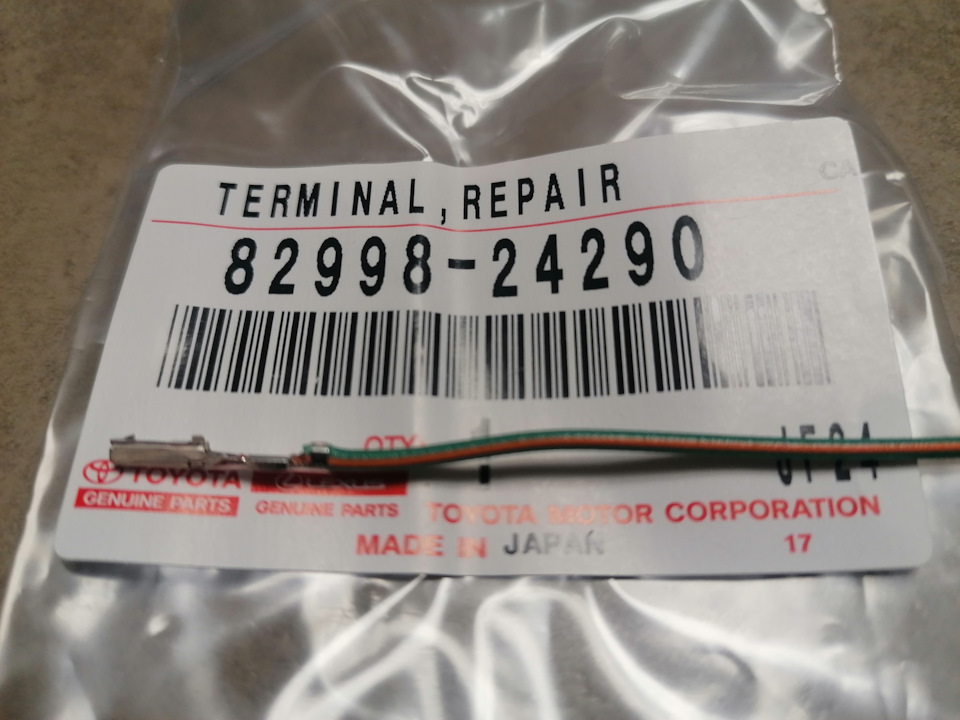

— оригінальний роз'єм для пульта дзеркал від Lexus IS250(90980-12423) і піни для нього (82998-24290).
Правда зіткнувся з проблемою доставки з Японії, через коронавісусу...

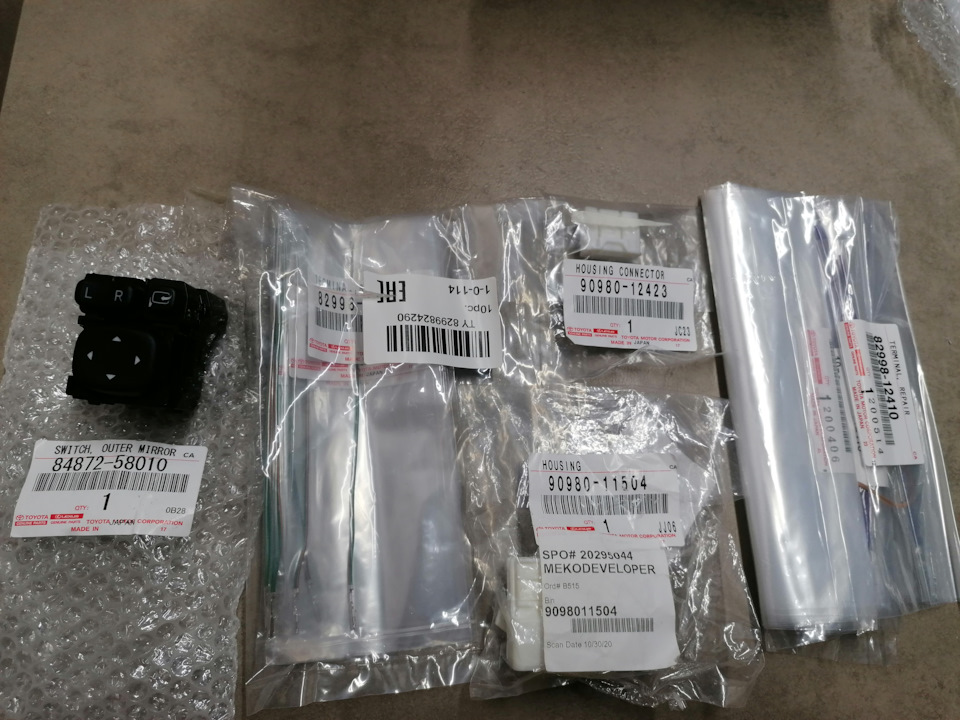

От власне весь комплект у зборі:

Запчастини на фото:9098012423, 8487258010

Чесно сказати, після отримання всього комплекту часу зайнятисяцим все не вистачало ... І він у мене пролежав ще десь півроку./p>

Найскладніше для мене:це підготовка внутрішньої частини рамки підкріплення нового пульта.

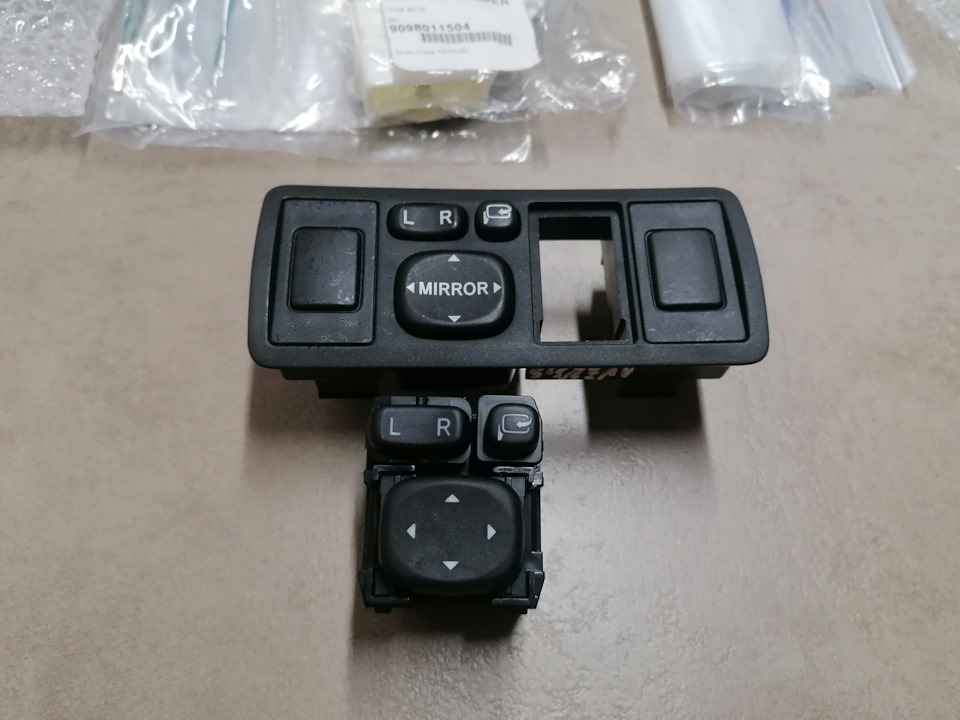

Так само за фотографіями у Сергія я не звернув уваги на те, щопульт від Лексус більше ніж наш рідний. І через це треба будепідганяти лицьову сторону. За підсумками, за допомогою надфілю, паяльника та гострого ножа все було зроблено. Ну власне осьфотозвіт:

<
Насамперед я зайнявся підготовкою рамки… Тільки мені не хотілосяпереробляти лицьову частину і потім фарбувати її як у Сергія, ахотілося підігнати рідну рамку максимально як це можливо.внутрішньої частини рамки… Потім для зручності знімаємо кнопкускладання дзеркал. З цим, звичайно, треба погратися…, не з першогопідходу вона мені піддалася. Необхідно знімати кнопку бездокладання сили, т.К. Можна зламати механізм фіксації кнопки. Всеодно її потрібно знімати т.К. Потім потрібно перепаюватисвітлодіоди, але про це пізніше…
Далі за допомогою надфілю підганяємо кнопку перемикання ліве-праведзеркало і центральну кнопку вертикально-горизонтальногорегулювання. Наостанок підганяємо кнопку складання дзеркал. Післятого як я підігнав лицьову частину, взявся за створення кріпленнядля фіксації пульта дзеркал до рамки.

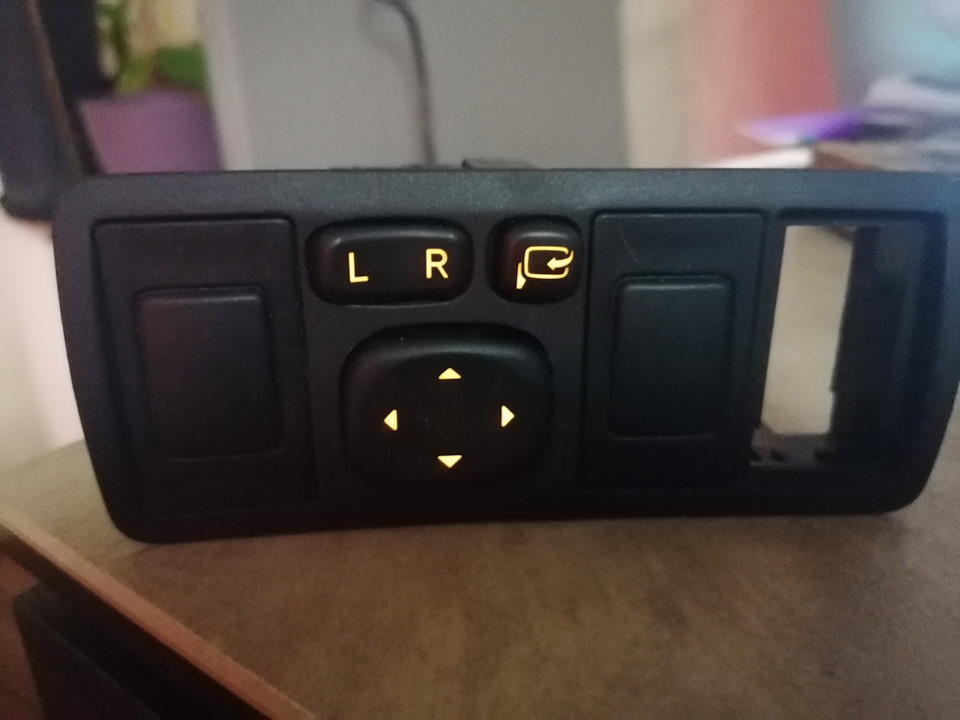

Спочатку я вирішив схитрувати і спробував зробити три кріплення…, але після остаточного складання стало зрозуміло, що потрібнозробити четверте кріплення. Без четвертого кріплення пульт мігвискочити з рамки. Додано четверте кріплення. Ну і власне готовийрезультат:Запчастини на фото:8487258010 Після цього я задумався прозаміну світлодіодів, т.К. Оригінальний пульт від лексусу йде іззеленим підсвічуванням. Я один із небагатьох, кому подобаєтьсябурштинове світло підсвічування в Авенсісі і я почав пошуки ріднихбурштинових світлодіодів… На моє щастя (як я тоді подумав), один ізнаших одноклубників (Techzoro) почав пересвіт салону…Почав він з кнопок підсвічування блоків бурякопідйомника і язвернувся до нього із проханням продати мені ці світлодіоди. Романлюб'язно мені їх віддав без оплати, за що йому велике спасибі! Алеотримавши світлодіоди, стало відомо що де вони підійдуть, т.К. Уних мала потужність. У результаті порившись у своїх тумбочках, язнайшов плату керування кнопок на кермі і з неї взяв потрібнісвітлодіоди! Після цього спаяв перехідник ... Вся розпинування є взаписах Сергія span> Pasebo) Так само окреме спасибі Сергію задеякі підказки.

Для того, щоб працювало підсвічування потрібно додати один пін воригінальний роз'єм і його запитати на "+" провід габаритівсусідньої кнопки.

Запчастини на фото:8299812420
