Ось і настав той момент, коли я все-таки в черговий раз переробивсвою камеру заднього виду…
Уявляю Вам черговий ребілд своєї КЗХ.))
Раніше в записі (посилання) я писав про заміну КЗХ CCD наSONY CCD Chip Sensor.Якість картинки влаштовувала на всі 100%. Недуже подобалося, так це температура світла підсвічування номерногознака.Оригінальний плафон світив одним світлом, а підсвічування зКЗХ було інше.Температура на КЗХ була дуже холодною... Я намагавсяпідібрати лампу в рідному плафоні схожому на світло з підсвічуванняномера з КЗХ, але не вийшло… Температура світла на підсвічуванні вКЗХ весь час змінювалася з часом. Плафон на місце та камерузмістити ближче до центру.
Найкращий варіант (як я вирішив) прочитав у Сергія(PASEBO) – посилання.
/>
І почав переробку…:

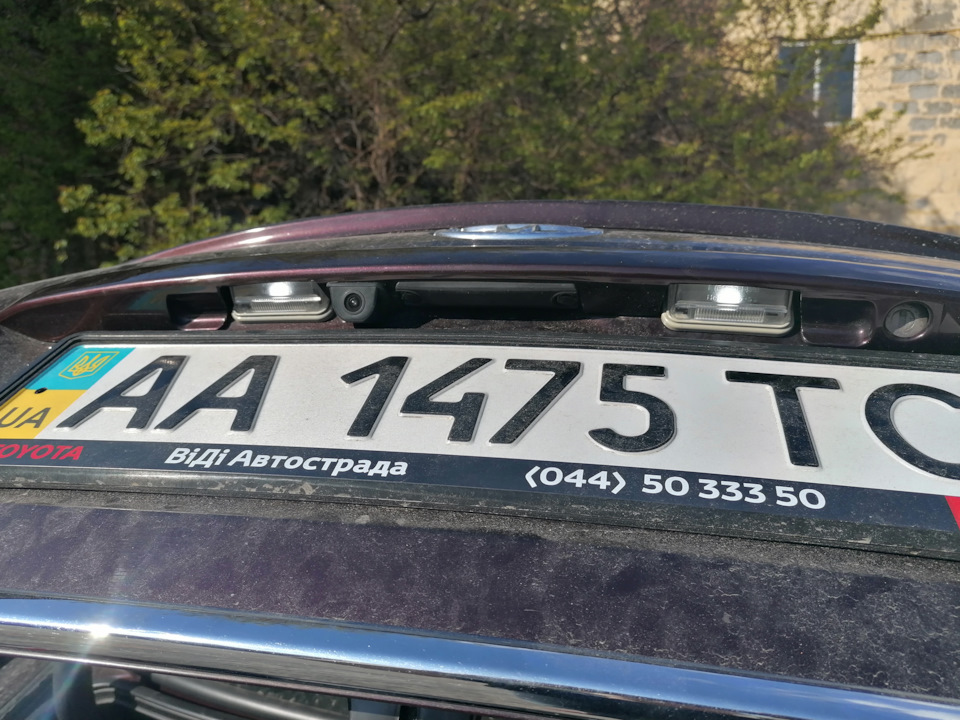

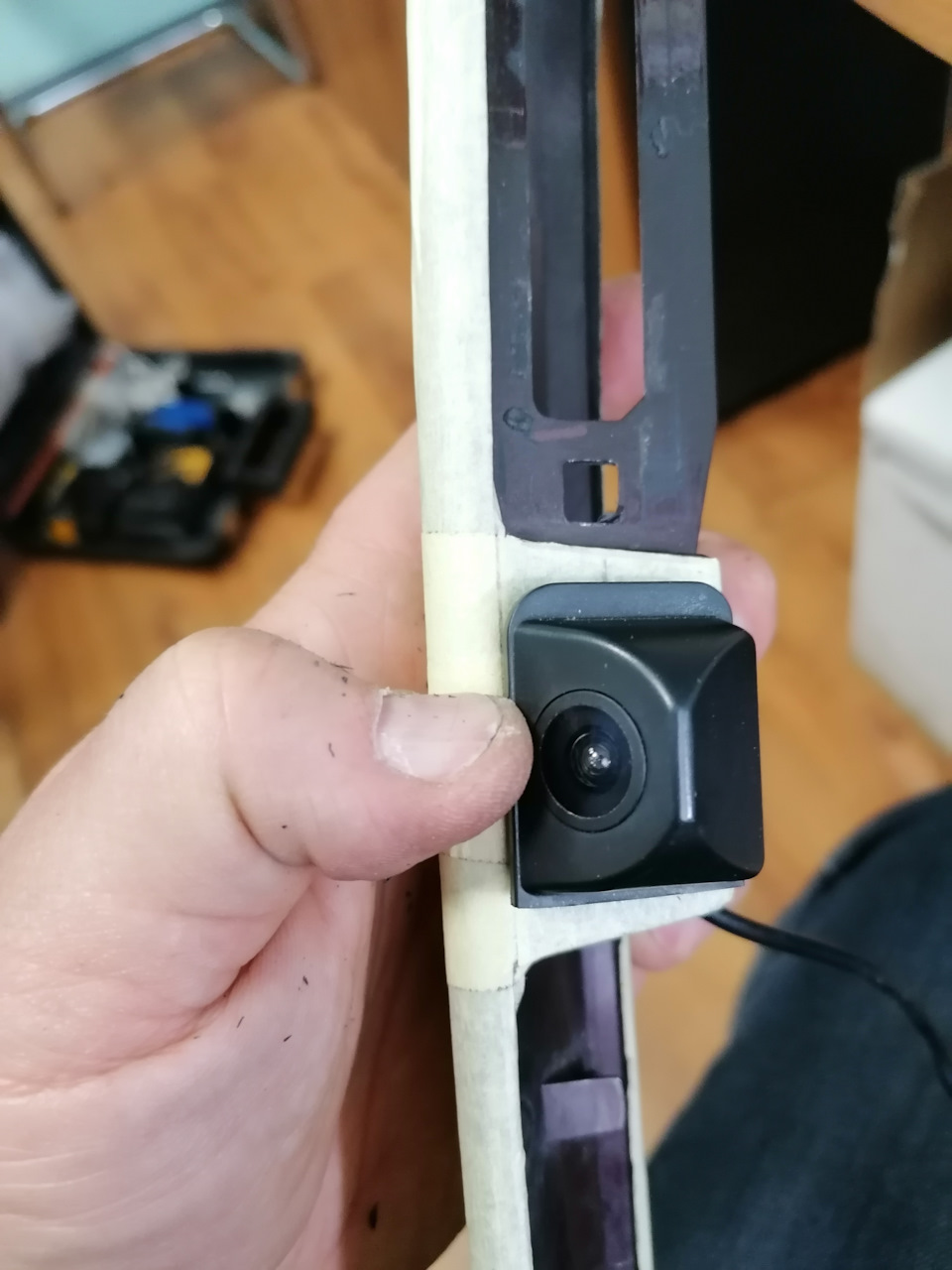

І ось готовий результат:
Але т.З. До. Я не міг перевірити який кут нахилу… (планшет був уневеликій доробці…) залишив так… Через час, встановивши планшет намісце, кут нахилу був ДУЖЕ сильно великим!
> Почав пробувати підняти зображення, шляхом доопрацюванняпосадкового місця камери за допомогою надфіля ... І все начебтовийшло, але на стадії встановлення камери на місце відірвавсяпроводок від камери ... (китайці, мати їх ...) Провід дуже тонкі, ісама камера з внутрішньої сторони залита гумою. Коротше кажучи, невдалося все зробити як потрібно. (((
Почав я пошуки камери. Варіантів звичайно безліч… і розміри тежрізні.) Мої критерії відбору:
— зображення має бути не гірше ніж у КЗХ із SONY CCD Chip Sensor.це дуже багато для мене ... Встановивши таку камеру, вона б вилізлаза межі планки і виглядала б сторонньо. Камеру:ПОСИЛКА
Дуже хороша камера.Повністю відповідала моїм вимогам та описупродавця.

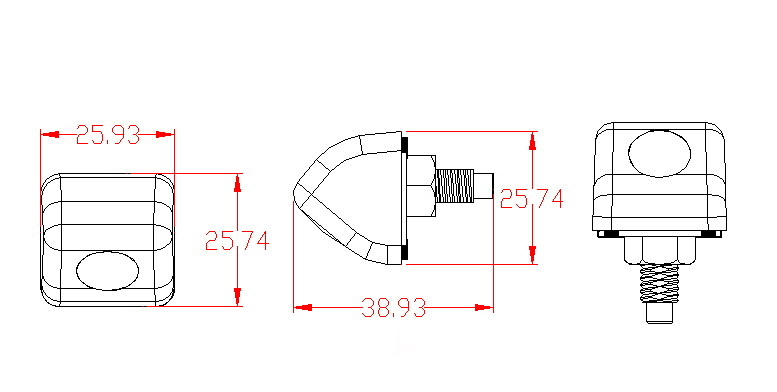

Ось розміри та фото упаковки та комплектність.

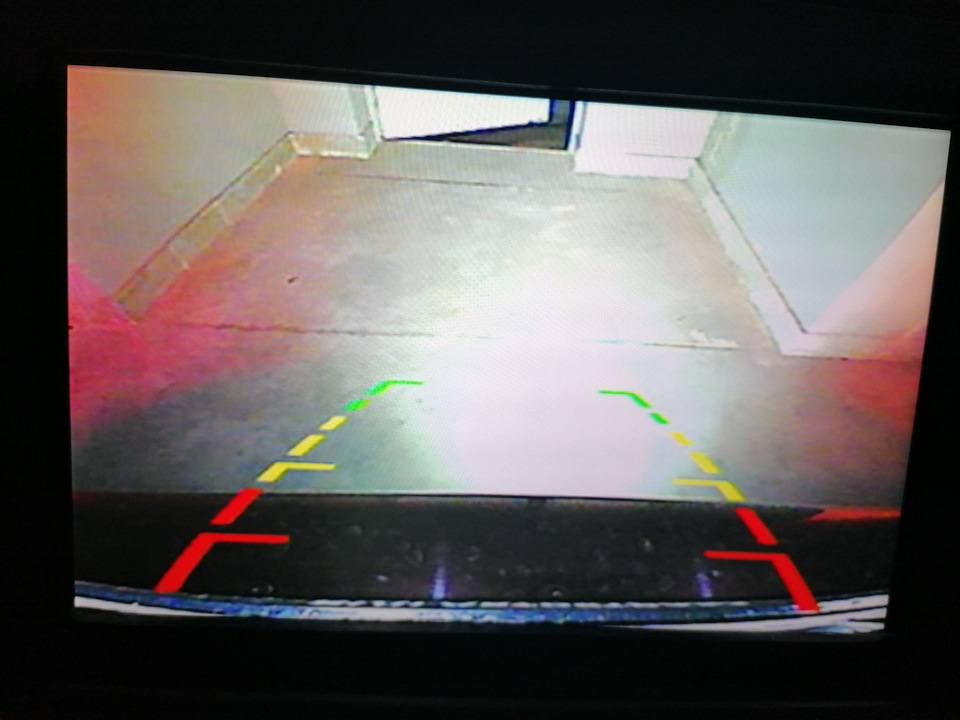

Після установки, що хочу сказати, камера дійсно дуже класна! > Кут начебто нормальний і якість хороша!
Але по закінченню часу кріплення камери розбовталося (вібрації, вплив струменя води від миття високого тиску і т.Д) і знову танці збубном…
Одного разу я помітив, як пластикова накладка на кришці багажникавідійшла від кришки. Розібравши, я побачив, що відламалося однекріплення. Трохи покрутивши накладку в руках, стало зрозуміло, щопластмаса від часу стала крихкою і ремонт її стала б тимчасовимзаходом. Оригінальною камерою 86790-20050.
Запчастини на фото:8679020060, 062006І вирішив, що НАЙПРАВИЛЬНІШИЙ ВАРІАНТ ВСТАНОВИТИ ОРИГІНАЛЬНУКАМЕРУ! Коротше списався з продавцем (до речі дуже порядні хлопці! )і через два тижні якладка і камера у мене!
Почав пробувати підключати камеру до мого планшета (на столі) і тутпочалися танці з бубном... Спав понижувальний перетворювач з записуСергія (PASEBO) — Посилання і картинки немає. >
СЕРГІЙ ПРОЩЕ, ЩО ФОТО ВЗЯВ БЕЗ ПОПИТУ! )
Щодо розпинування, хочу зробити не велике уточнення:
У роз'ємі є два мінуси:— вони між собою замкнуті і один з нихпідключаємо на тюльпан (який підключається до джерела виведеннязображення), а другий на корпус машини.
Перерив купу сайтів та форумів + плюс купа проб та помилок. Бл-ть, навіть думав кинути цю витівку.
Одним із питань, яке мені не давало спокою:— в якому форматіпоказує оригінальна камера?
За підсумком може комусь знадобиться:< b> оригінальна камеразаднього виду (86790-20050) виводить зображення у форматі NTSC! Алеце не головне питання чому я не міг отримати картинку ... І ось, водин з днів мені вдалося отримати чітке зображення! Якість картинкимене влаштувала…
Для підключення роз'єму камери була куплена частина у відповідь90980-11399, піни підібрав з китайських роз'ємів, які у менебули!
> Запчастини на фото:9098011399І я став думати як прорізати правильно отвір у кришці багажника… Урезультаті зробив трафарет:
Зберегти та роздрукувати це фото на принтері< Фото можна простозберегти і роздрукувати його на принтері:— і ви отримаєте готовийшаблон для отвору під КЗХ.
Ось настав день, коли я вирішив все встановити на машину…
Починаємо розбирання…
Власне саме місце, куди потрібно врізати КЗХ.
Обводимо спиртовим маркером наш шаблон. Далі маленьким свердлом поколу обсвердлюємо наш шаблон і потім надфілем хвилин 15 обточуємо іпідганяємо все по місцю.
Края звичайно ж обробив ґрунтовкою і пофарбував маленьким пензликому колір машини. Фарба залишилася після фарбування пластиковоїнакладки кольором машини, т.К. Накладка була сірого кольору.

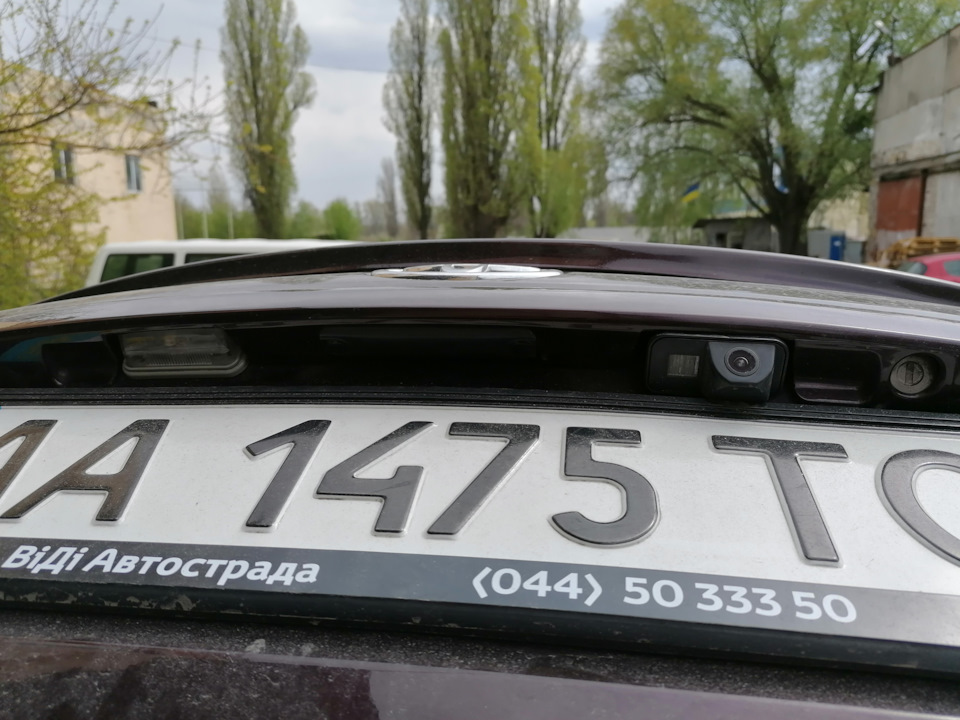

Ну і звичайно ж готовий результат:
В оригінальній камері, дійсно немає паркувальних ліній, але вонинепотрібні, т.К. Я завжди паркуюсь по дзеркалах + є штатнийпарктронік. Камерою користуюся для максимально близького під'їздузадом до якої-небудь перешкоди (парковка у вузьких дворах, розвороту вузьких місцях і т.Д.). Раніше! Щоправда, при підключенні штатноїкамери, я залишив роз'єм живлення для китайських камер. Може колисьстане нудно )))) і я знайду відповідну за розмірами в штатну рамкукитайську камеру з парковочними лініями! />
Усім удачі! Не ламайтеся!
