#21 —Зміна приладки на американському Тигуані

Попросили допомогти замінити прибирання на Тигуані 2010 року.

В якості заміни виступила 1T0920875j.
Нічого особливо складного в цій процедурі немає, тому що інформаціїпро подібні роботи заміну на драйві повно.
Коротко етапи шляху:
1. Адаптувати приладку до автомобіля. І якщо з першим пунктом всепросто і зрозуміло — вичитали і прописали, то в другому пункті нанас чекали розкидані граблі))
<
Прив'язка приладки проводилася за допомогою VVDI2. Хвилин прив'язав "нову" приладку до машини і ми поїхали займатися адаптацієюEEPROM`a.

Запчасти на фото:10000100

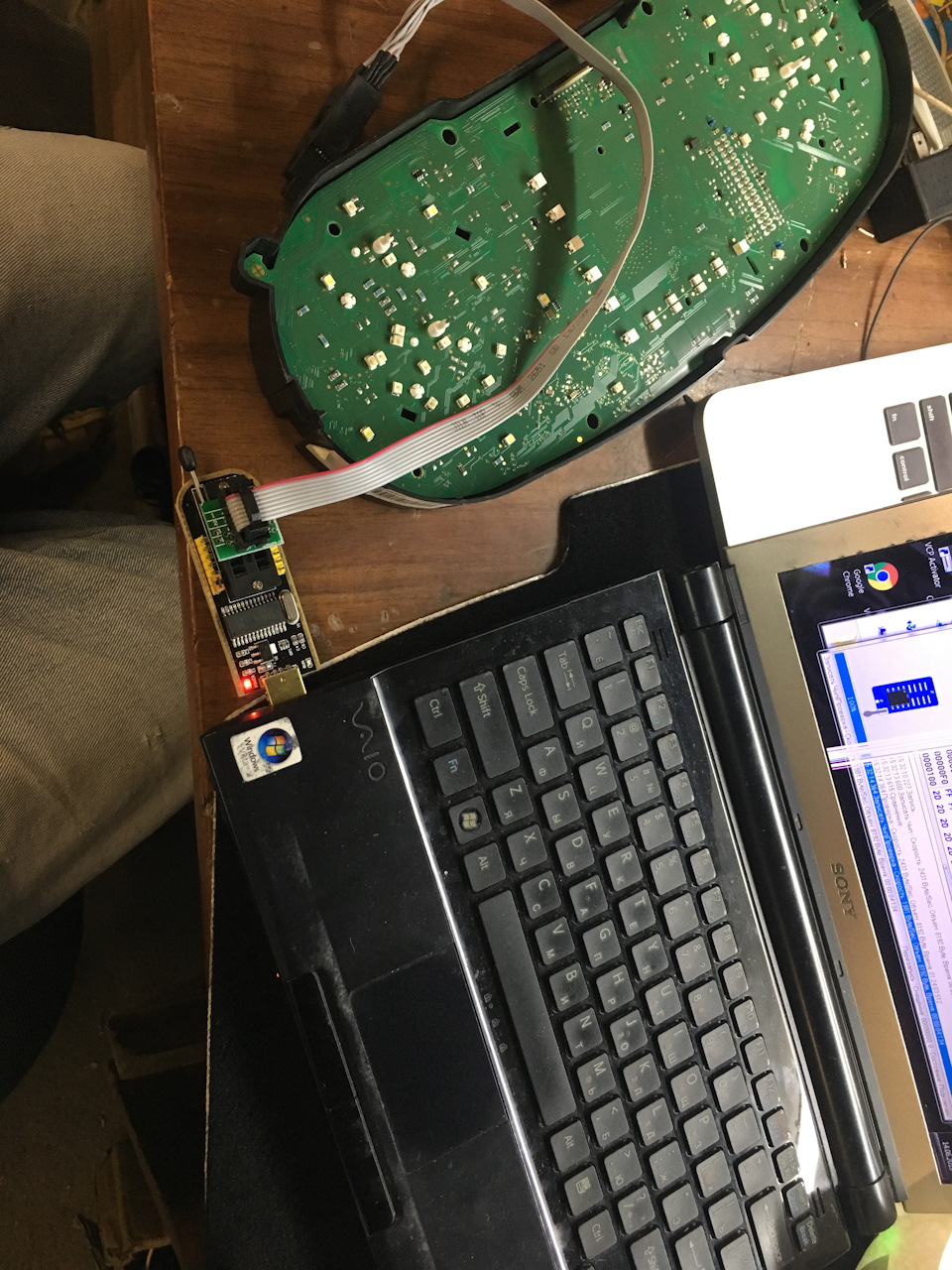

Вичитав обидва EEPROM`а — зі старої та нової приладки.

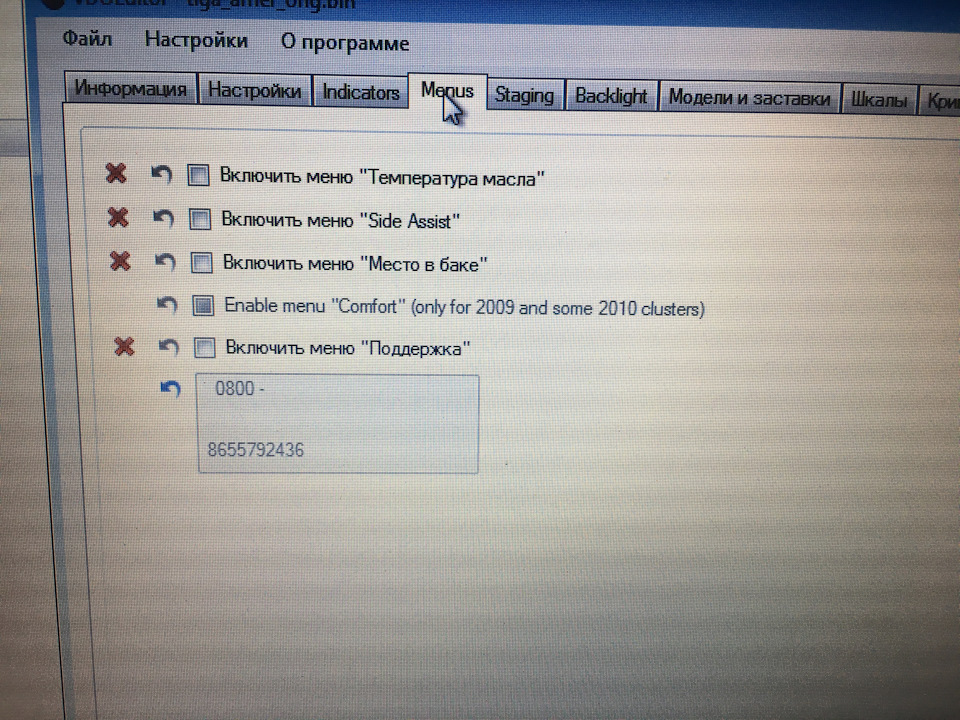

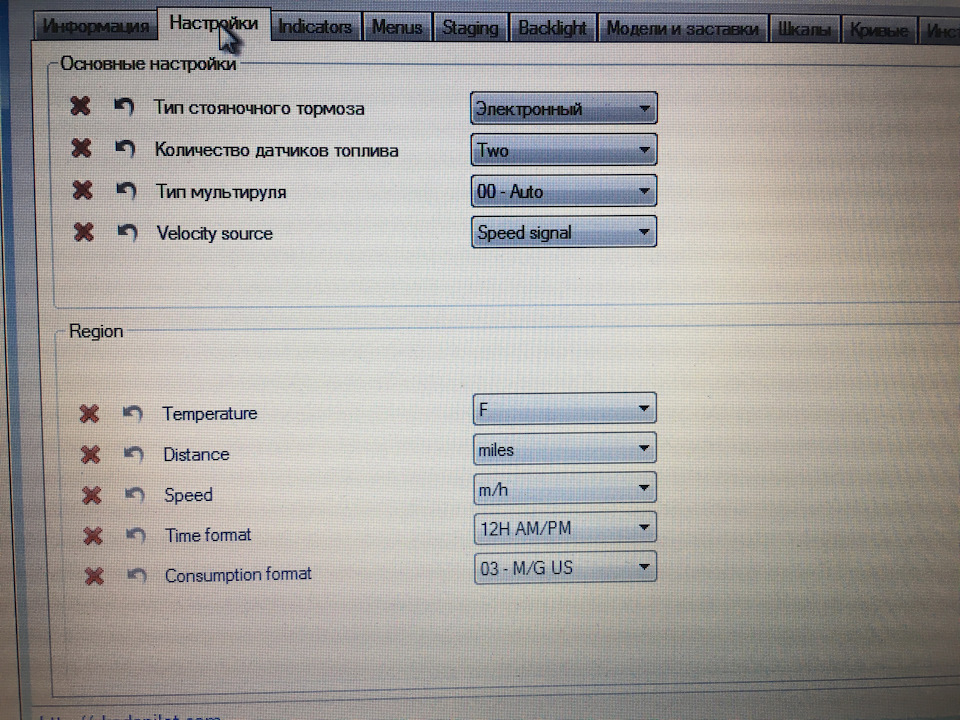

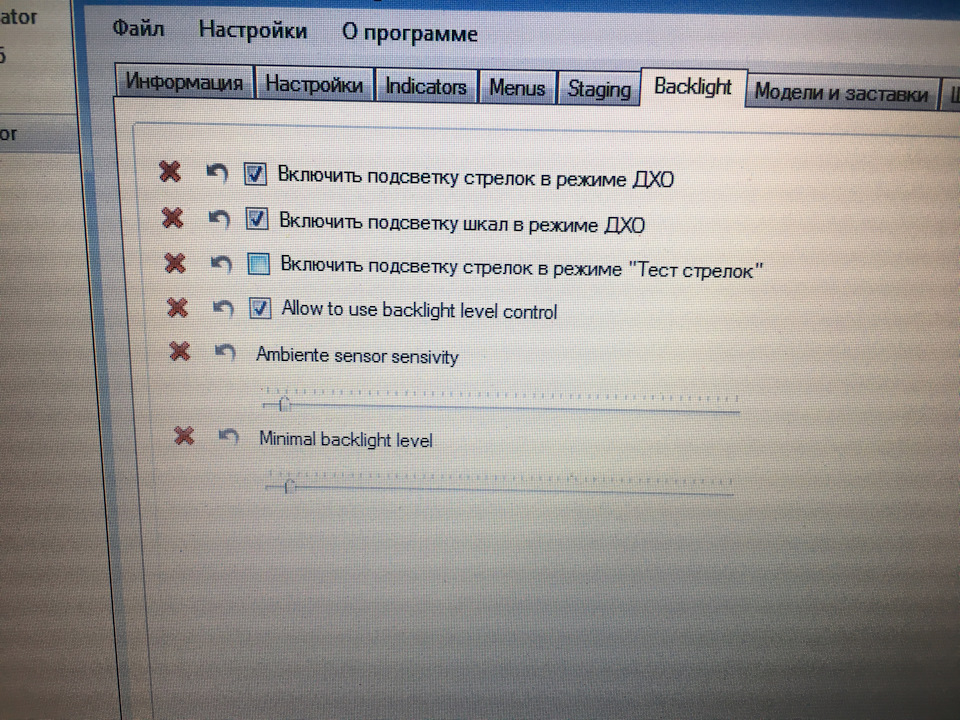

Зі старого, програмою VDOeditor переніс у новий основніпараметри:тип гальма, кількість паливних датчиків та ін.

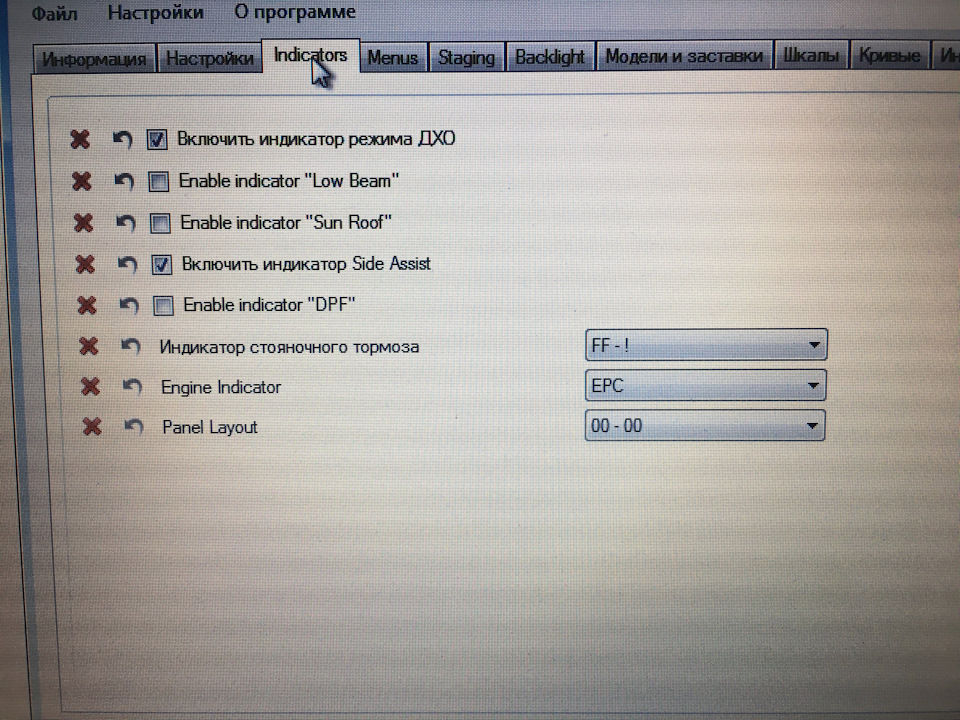

< Т.К машина бензин, а "нова" приладка - дизель, то поправиві криву тахометра. Виникло питання - а що робити і де взяти шкалу (підкладку ) для бензинової приладки. Вирішили залишити стару — відамериканки. Однак на ній лампочки світять не в тих місцях). "заадресою 03AC для c64 стандартне значення - 07, альтернативне - 00для старого розташування омивайки та тесту ламп. Одночасно, припереході на старе розташування, треба переключити символ ручника з(P) на (! ) за адресою 0437 з 00 на 02". "

Після цих дій індикація ручника переїхала на праву шкалу, і роботаіндикаторів омивайки та тесту ламп стала відповідатиреальності.
Поставив у машину і… з'ясувалося, що про електроручник я забув)) Щотреба зробити питань не виникло — необхідно поправити приладку дляроботи з електромеханічним гальмом стоянки. Схожу операцію я вжеробив, коли ставив собі 3D приладку від Тігуана. Обернена ситуація.Викинути 1 резистор, перенести ще один і допаяти 1 діод. Ага, сказав я собі) — діятимемо дзеркально протилежно — допаяти, перенести і викинути. Щоправда, з'ясувався невеликий аспект —топологія плат трохи відрізнялася. Можливо, що справжніелектронники зараз посміхнуться, мовляв, що там складного. Але я тоні разу не електронник))
Потрібну інформацію знайшов тут - Tachoumbau Golf6 Basis in Golf5Plattform (Golf, Touran, EOS, Octavia і baugleich) auch PREMIUMMFA

<
Загалом, все стало зрозуміло.
1. Видалити резистор номіналом 1211 (зліва від дисплея)
видалити

2. Видалити діод:

1t0920875J (механічний ручник)

3. Додати 2 резистора номіналами 1.1Ком та 499 Ом.

5k0920962 (електромеханічний ручник)

Загалом якось так:

> з.ы. На пайку уваги не звертаємо - це був пробний варіант))фінальне фото з гарним виглядом десь загубилося

Після зроблених маніпуляцій індикація ручника прийшла в норму.

<
Встановив приладку.
Все заводиться, працює, їздить, АЛЕ… в АБСі оселилася помилка — "немає зв'язку з комбінацією приладів".
Подумалося, що це з- через те, що прибирання з Турана і вирішивперешити її до Тігуана.
На жаль, не допомогло))) тільки її пром знову довелосяправити))Запчастини на фото:5N0920873
Загалом виявилося, що якщо встановлюєте європейську приладку вамериканський автомобіль, то в кодування приладки в нульовому байтінеобхідно вибирати країну США. Після цього прилад зновупереключився на милі і фаренгейти (це виправляється в налаштуванняхмаксидоту). А абс, нарешті, побачила приладку і помилка зникла. Осьякось так)
працює, їздить, АЛЕ… в АБСі оселилася помилка — "немає зв'язку зкомбінацією приладів"./p>
Була 1T0920875J - стала 5N0920873. На жаль, не допомогло))) тількиїї пром знову довелося правити))Запчастини на фото:5N0920873
Загалом виявилося, що якщо встановлюєте європейську приладку вамериканський автомобіль, то в кодування приладки в нульовому байтінеобхідно вибирати країну США. Після цього прилад зновупереключився на милі і фаренгейти (це виправляється в налаштуванняхмаксидоту). А абс, нарешті, побачила приладку і помилка зникла. Осьякось так)
працює, їздить, АЛЕ… в АБСі оселилася помилка — "немає зв'язку зкомбінацією приладів"./p>
Була 1T0920875J - стала 5N0920873. На жаль, не допомогло))) тількиїї пром знову довелося правити))Запчастини на фото:5N0920873
Загалом виявилося, що якщо встановлюєте європейську приладку вамериканський автомобіль, то в кодування приладки в нульовому байтінеобхідно вибирати країну США. Після цього прилад зновупереключився на милі і фаренгейти (це виправляється в налаштуванняхмаксидоту). А абс, нарешті, побачила приладку і помилка зникла. Осьякось так)
