Епіграф — "нарешті дійшли руки до ніг" ))))
п.1 Клубний форум Підсвічування простору для ніг
п.2 #100. Реалізація підсвічування простору для ніг
< Хто в темі - той знає, що у Yeti пін BCM, що відповідає запідсвічування ніг, зайнятий лівою задньою ПТФ.Для того, щоб усезапрацювало - потрібно ПТФ перенести на інші висновки.
Як справедливо помітив у своєму записі AndreKis Існує2 основних способи це зробити:
— Вийняти пін В50 з блоку ВСМ і поставити на його місцепідсвічування ніг./>
— Перепинувати і відпараметрувати канали BCМ (так, як це зроблено вОлексія teyllor). Недолік цього варіанта теж є —наявність правої ПТФ).
Як зрозуміло з назви запису — робити будемо за другимваріантом.
Отже, вихідні умови:
Yeti 2012< br/>
ВСМ — 1K0937086M
Address 09:Cent. Elect. (J519) Labels:. 1K0-937-08x-09.clb
Part No SW:1K0 937 086 M HW:1K0 937 086 M
Component:BCM PQ35 M 110 0651
> Revision:00110 AC
Coding:40000AB8EC33E1C060080081110089E4437C00AE606D85605C8760000040
Початкове розташування висновків, баритні вогні - 3088/3089/3090- 31/21/0B
А3, А4 - Підігрів форсунок омивача лобового скла - 3112/3113/3114 -00/00/3F
В50 - Задня ліва ПТФ — 3103/3104/3105 — 40/21/24
Підігрів форсунок у моєї машини немає і тому висновки А3 і А4вільні.
<
Виробляємо перепинування:
C3 -> A3
A27 -> A4
B50 -> A27
новий провід -> C3 - це для задньої правої ПТФ Тепер змінюємозначення eeprom в блоці ВСМ (або через ODIS, або через VCP - комуяк зручніше). Нові значення будуть такі:
С3, А27 — Задні ПТФ — 3088/3089/3090 — 40/21/24
А3, А4 — Задні габаритні вогні - 3112/3113/3114 - 31/21/0B
В50 - Лампи підсвічування ніг - 3103/3104/3105 - 00/01/15
Цифри для B50 взяв від Тигуана
Не забуваємо закодувати наявність підсвічування в блоці ВСМ.

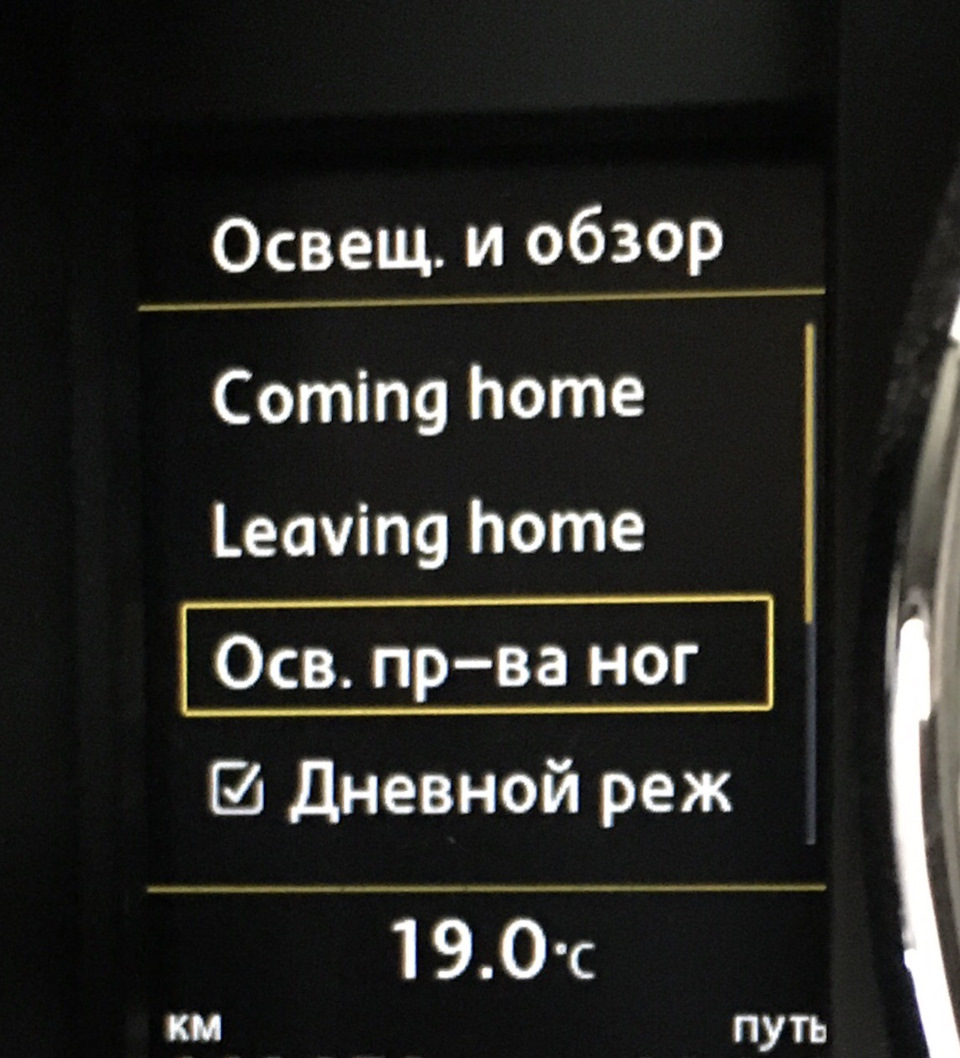

З'явилося меню

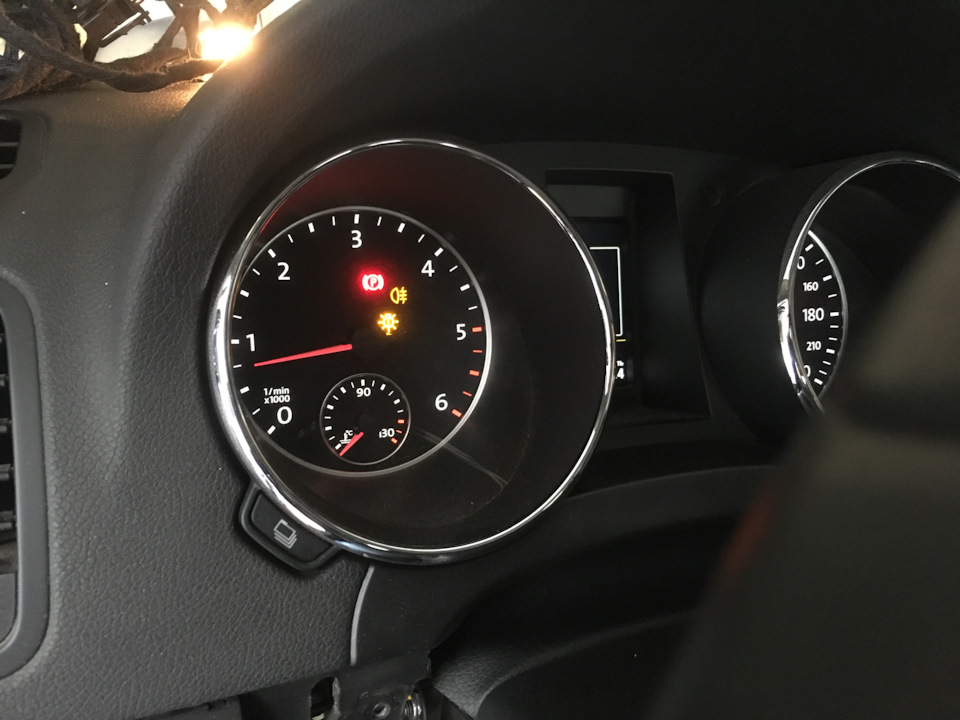

Є відображення включення ПТФ та індикація помилки по світу) — ще непідключена права ПТФ

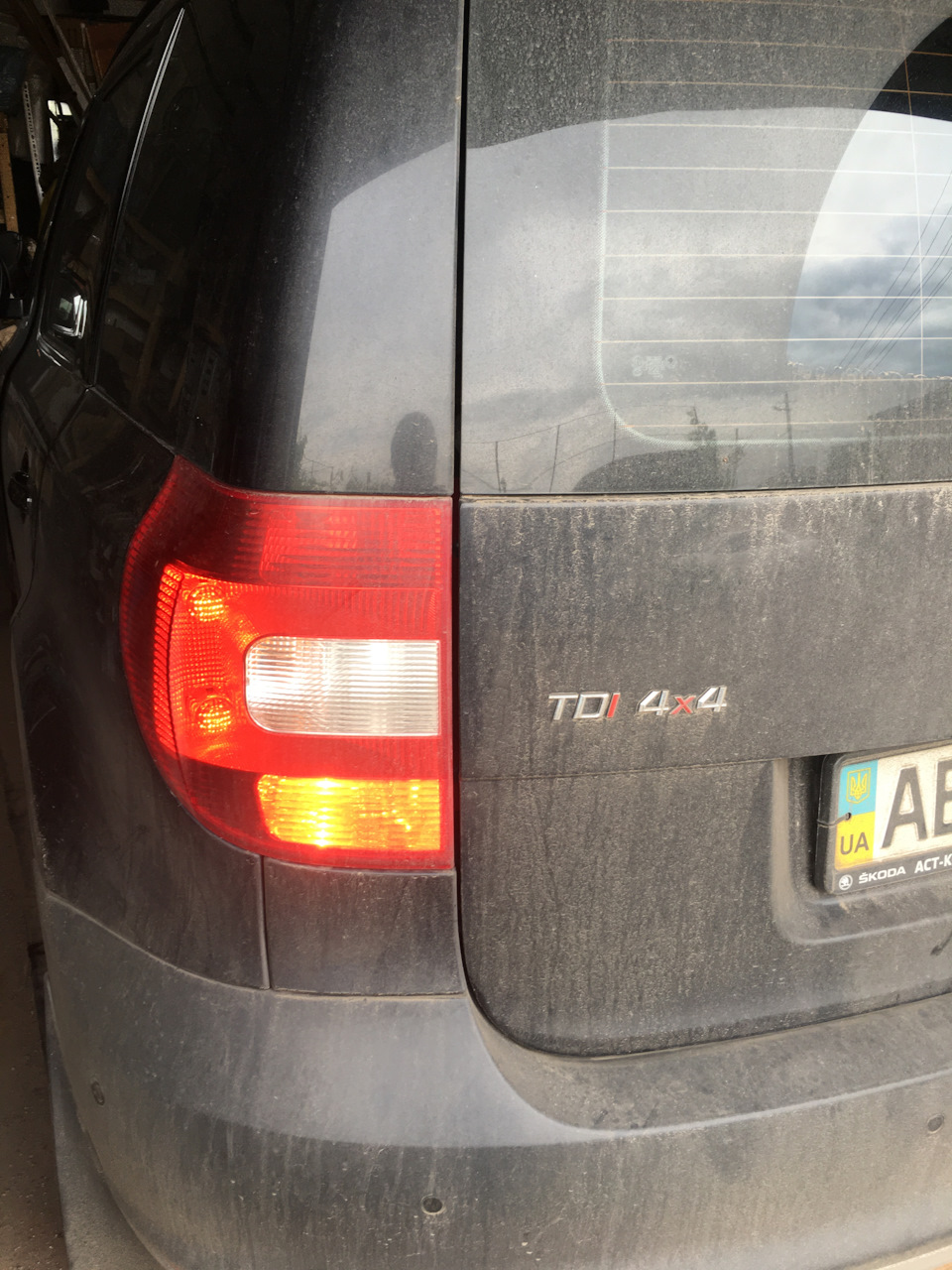

Габарити І ПТФ
висновки — дивитися в п.1 угорі записи.
Не на всіх блоках ВСМ цей спосіб працює — дивимося п.2
З.И. Звертаю вашу увагу:У запису свідомо не описано ні дезнаходиться ВСМ, ні як його зняти, ні розташування висновків. Т.К.для тих, хто розуміє наведену вище інформацію — це не потрібно. Адля тих, кому це невідомо, тверезо оцініть свої сили і не лізьтетуди, куди не знаєте. За вбитий блок, внаслідок "тупого"застосування рецепту, я не відповідаю)))
Коментарі20
Таке питання якщо В50 відразу увігнати в А3 або А4 (або в В47 / В48 - які не зайняті), задати параметрію 3088/3089/3090 - 40/21/24, і відповідно на місце В50 запинати лампи підсвічування ніг - 3103/3104/3105 - 00/01/15, працювати без помилок буде? Бо...
Привіт. У всьому цьому заході є ряд підводних каменів)1. Важливо, щоб канали були зіставні за потужністю. Інакше - вихід з ладу BCM`а гарантований.2. варіанта теж є - наявність правої ПТФ . Розшифрую, що було на увазі. B50 - це одиночний канал. А кан...
Доброго дня,1. Про мошність каналів не знав. Дякую за інфо. Плачу, щоб розібратися, треба починати копати з ELSA.2. Здогадувався, що канали параметруються парно. Звідси після перенесення ПТФ з одиночного каналу на парні канали - маємо два виходи, щоб...
>>Про потужність каналів не знав. Дякую за інфо. Плачу, щоб розібратися, треба починати копати з ELSA.-Можна орієнтуватися на розмір пінів. А так само, за схемою, дивитися на підключені споживачі.>>Але Якщо вихід від одного з каналів запаралелити з л...
Ще раз, дякую за консультацію. Підведу для себе підсумок 1. Відповідно до наших вимог ДЕРЖАВНА ІНСПЕКЦІЯ АВТОМОБІЛЬНОГО ТРАНСПОРТУ Задній протитуманний ліхтар (і) / Код 210 / Технічні вимоги.3.1. встановлюються на висоті 250-1000 мм ззаду, а автомобі...
Це не було довгого часу, щоб перемістити цінові значення PTF (40/21/24) на pins A3 і A4 з високими яблуками, і буде повідомити цінових цін від footwell lights (01/00/15) на pin B50 of the PTF ?I ask you because I did as I indicated and the footwell l...
Вони всі depends на BSM. Для preFL автомобілів, його роботи. Для FL машини, параметри з A3 і A4 terminals не працюють. t make it either.p/s/.
My Yeti is pre FL. В truth, however, я повинен думати, що я маю на думці вказуючи на власний diagram, алфавітний nozzles start from pin 4 of connector A, instead I connected (stupidly) the PTF to pin 3 of connector A. So now I have to try to move the...
Що є частиною номера вашої BSM?Дійти, щоб змінити eeprom після перемикання pin?And further…my rear PTFs на pinC3, A27a3, a4 були використані для попередження світлаціє, що ведеться до електричної навантаження на the
BCM is 1K0 937 086 M with sw level 0651 and revision 00110 AC. Obviously in the address of the heatable nozzles (3112, 3113, 3114) Я вважаю за значенням ofthe PTF виключаючи hot 40, A1, 64). Зауважте, що враховуючи власну схему позитивних неналежних ...
Я маю саму BSMDo everything as I described and everything should workvalue 00 in byte 18you don't need a website WWW.club-yeti.ruHe simply described why these BSM contacts булиused.
👍
А де він стоїть BCM у дверях щось схоже бачив а де основний?
Під «торпедою», в районі лівої ноги водія))
Який максимальний блок існує для шкоди йєті. У мене з літерою H де модно знайти інфу про їхні відмінності?
Я сам би не проти почитати докладну інфу про їх відмінності). Судячи з ЕТКА, в 18року на YETI ставили 1К0937087AS. Максимальність у блоків бсм поняття відносне). ), але найкраще - це дивитися по Етці і PRкодам.
У мене тільки елса як це в ній робити що писати?
У ELSA - не вийде. Це просто програма-інструкція з ремонту машини (як розібрати / зібрати + схеми). A ETKA - це каталог деталей з яких зібраний автомобіль.
Все у справі, без води. Останній абзац взагалі вогонь!
Дякую))
