самостійна прошивка Bosch 797+

Що знадобиться:
1. Комп з Windows XP (бажано ноутбук)
2. K-Line адаптер
< 3. Зібрати шнур з кнопкою, для підключення до ЕБУ
4. Пацієнт Bosch 797+
5. Софт для запрошивки та прошивка Так хоч ось так:мізки, пряміруки, уважність, акуратність, терпіння, посидючість, +12В і мінустеж, бажання… або просто велике бажання. Вже розповідав тут пропрошивку Січня, так що повторюватися не буду про все., нічогоповертати не потрібно, забудьте про нього, можна шити. br/>

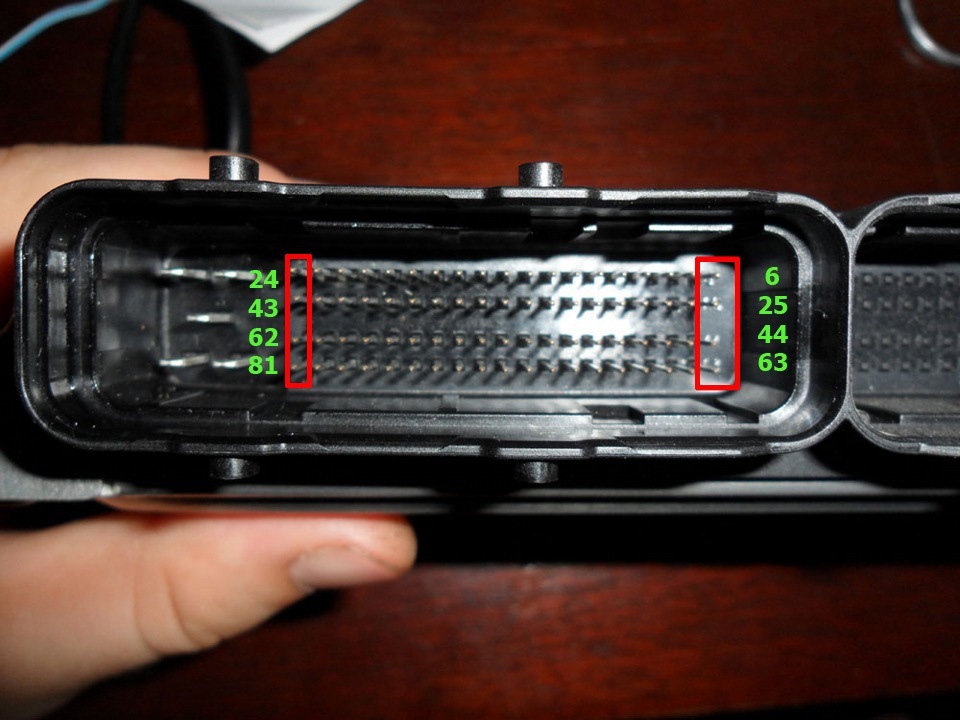

Маса
51 контакт ЕБУ — Маса
53 контакт ЕБУ — Маса
43 контакт ЕБУ — Дозвіл програмування (маса)< br/>
+12В
13 контакт ЕБУ - Включення запалення (+12В)
12 контакт ЕБУ - Невідключне живлення (+12В)
> 44 контакт ЕБУ - Живлення головного реле (+12В)
63 контакт ЕБУ - Живлення головного реле (+12В)
K-Line
71 контакт ЕБУ - К-Лайн на +12 потрібно зачепити кнопку, я кажу про+ Короткий йде від K-Line до Ебу (навіщо розповім далі). Навченийдосвідом, я раджу все ж таки брати живлення від авто, можна зробитирозетку в прикурювач або розетку в роз'єм OBD II.
Далі йде софт. Можна пошукати різний безкоштовний софт, алеперевірено і працює ChipLoader стара версія 1.97.7 де і як йогобрати я розповідати не буду.
Приступимо до найважливішої частини безпосередньо прошивки:
1. Підключаємо блок за вищезгаданою схемою
2. Підключаємо адаптер до комп'ютера, живлення теж підключаємо, кнопку про яку я говорив повинен розмикати ланцюг +12, які йдуть доЕБУ

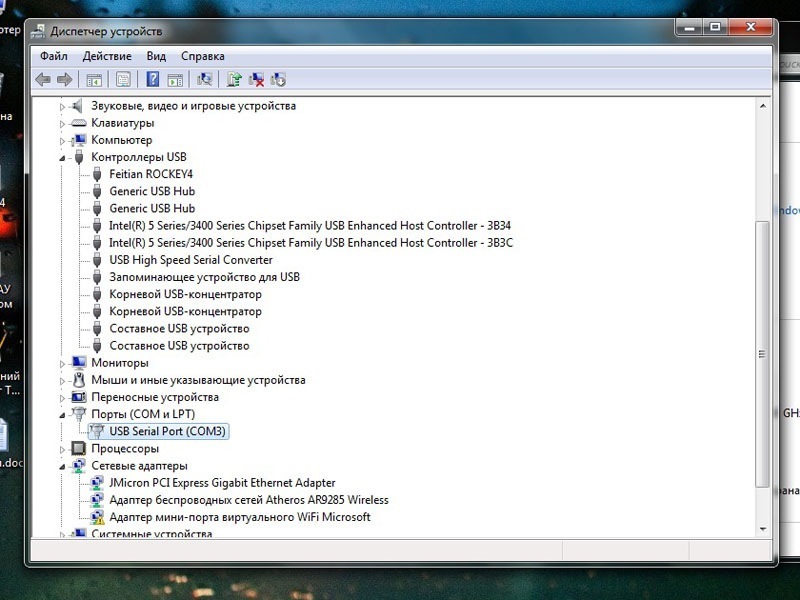

3. Запускаємо ChipLoader налаштовуємо COM порт (як подивитися портдивимося на картинки нижче.) 4. Переходимо на вкладку Bosch 797+включаємо кнопку живлення, що подає, і відразу після цього тиснемокнопку Встановити зв'язок Якщо все в порядку, то повинен пітипроцес Якщо ні перевіряємо все вище описане. FLASH
6. Якщо у Вас є EEPROM чистий або відповіднийпрошивці:Файл-Відкрити (тип файлу вибираємо:все і вибираємо EEPROM)далі тиснемо Завантажити EEPROM.
7. Якщо немає їїпрому можна використовувати програму InitECUзробити скидання з ініціалізацією, програма працює на підключеномуна авто (а не на столі) ЕБУ через OBD II підключаємося до 7контакту K-Line та живлення на адаптер.
