Коректор фар
Хлопці, потрібна допомога. Багато читав про встановлення коректорафар від Ланоса на Амулет. На розбиранні купив робочі коректори зфішками, блок керування від Нексії. Контакту Два чорні дроти та дважовті Контакти 1 і 2 на підсвічування від панелі приладів 3-йпровід керування на коректори, 4-й "+" від ближнього світла І… все.Дивився багато схем, пробував, не виходить.Може хтось підкаже щосьслушне?

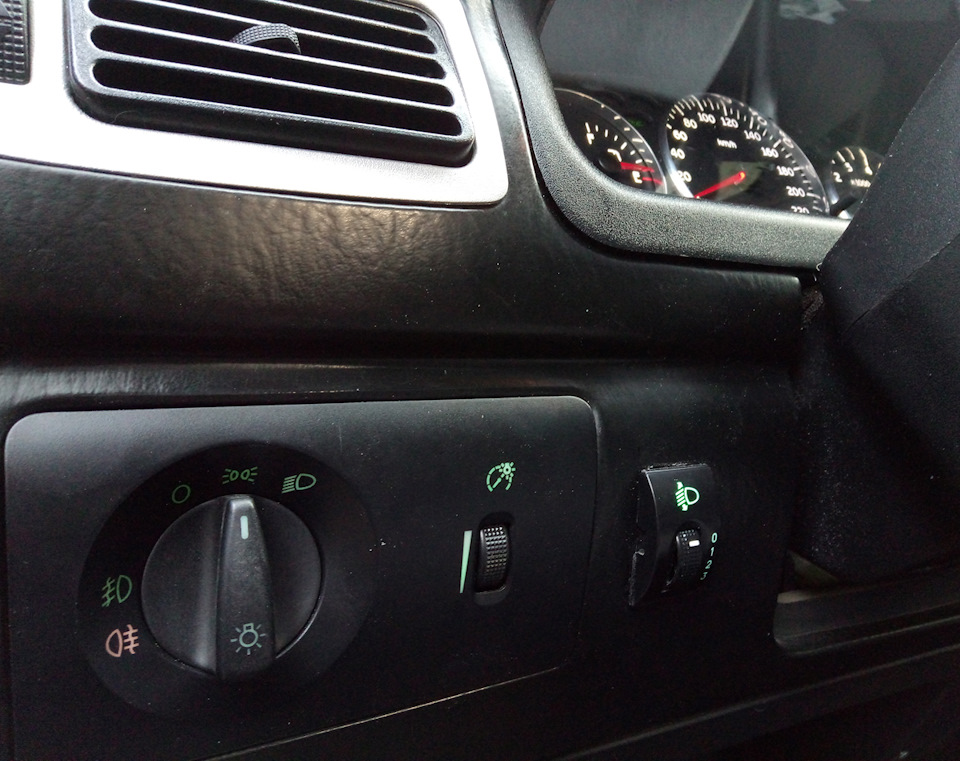

Блок управління коректором від Нексії.
Коментарі19
Давно не писав. Все працює чудово, але бентежить один момент. При включенні ближнього світла коректора дзижчать і смикаються вгору-вниз, через деякий час заспокоюються. При регулюванні слухняно опускаються і піднімаються. У чому причина смикання при ...
дивно, чому нічого не описано про підключення самих коректорів, адже у них 3 дроти сигнал від регулятора, живлення від ближнього і мінус. на виході з регулятора має змінюватись напруга при обертанні колеса
Що не так у цій схемі?
ваша схема відрізняється маркуванням від схеми в неті. виміряйте напругу між виводами сигналу на коректор і мінусом- вона повинна змінюватися при обертанні регулятора. або ви просто неправильно підписали висновки на малюнку, або неправильно підключил...
Спасибі велике! Розібрався нарешті!
я сам іноді роблю монтаж з помилками, хоча знаю як потрібно. потім на етапі перевірки з'ясовується, що щось підключив не так, знаходжу де помилився і виправляю
Коректор працює, трохи підлаштував, але є одне але. Коли змінюю яскравість підсвічування приладів, на блоці коректора все навпаки. Яскравість панелі приладів зменшую, на крутилці яскравість збільшується і навпаки. При цьому сам коректор працює як тре...
знов щось наплутано з підключенням. ймовірно, наплутано в підключенні підсвічування регулятора мені здається, взятий +12 бортової мережі і +після регулятора рівня підсвічування.що при цьому відбувається припустимо, яскравість підсвічування встановлен...
Дякую за пораду! Поексперементую. Тим більше, що при перевірці авто індикатором (+) від підсвічування горить яскраво, а (-)від у повнажару. Це не нормально. Спробую на дозвіллі (-) кинути на кузов.
Спробував. Кинув (-) на кузов. Тепер регулювання яскравості не реагує на підсвічування регулятора коректора фар. Коректор працює, яскравість приладів змінюється, а підсвічування на регуляторі немає! )
Мені здається, щось знову наплутано. той провід, який ви замінили мінусом від корпусу, підключіть замість плюса підсвічування на регуляторі коректора
Дякую за пораду! На дозвіллі спробую!
Доброго дня! Я тут подумав трошки і ніяк не можу зрозуміти. Провід, який я підключив на корпус, раніше був підключений на (-) від регулятора підсвічування в штатній проводці. Тобто як на схемі, яку Ви мені надіслали раніше .Тоді при приглушенні підсв...
перша схема- від ланоса. на ній зображено підключення регулятора коректора фар яскравість підсвічування, згідно з цією схемою, не регулюється, оскільки + на підсвічування і живлення коректора взято з одного загального для них проводу живлення +12В. д...
Дякую! Спробую.
дорогу здолає той, хто йде
Не дивіться на схему проводки ланоса. Все через те, що в Амулеті яскравість підсвічування регулюється не простою зміною опору. У нашому регуляторі вбудований якийсь контролер. І такий ефект, як ви описали( Яскравість панелі приладів зменшую, на крути...
крутяк, от і я собі поставити таке хочу
Слідкуватиму за впровадженням цього девайса в мул
