S496A Обігрів задніх сидінь (ч.3)

Сьогодні, користуючись гарною погодою, зробив усі підготовчі роботиз проводки — поставив кнопки та реле. У принципі нічого складного., але опишу докладно - можна комусь знадобиться.

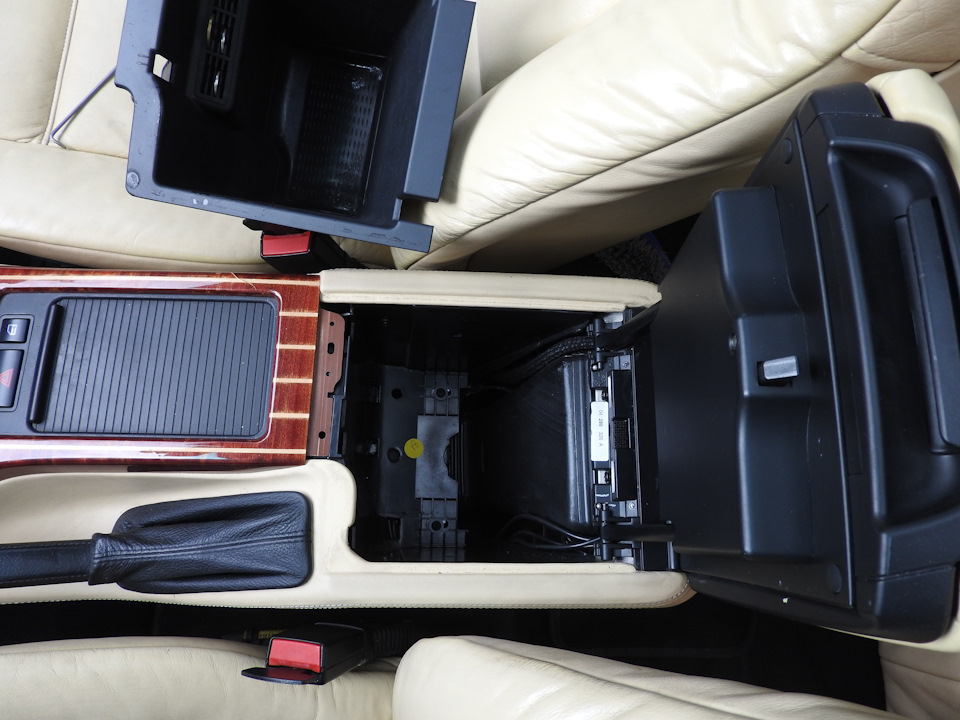

Відкриваємо підлокітник і витягуємо його ящик - він просто щільновставлений і не прикручений.

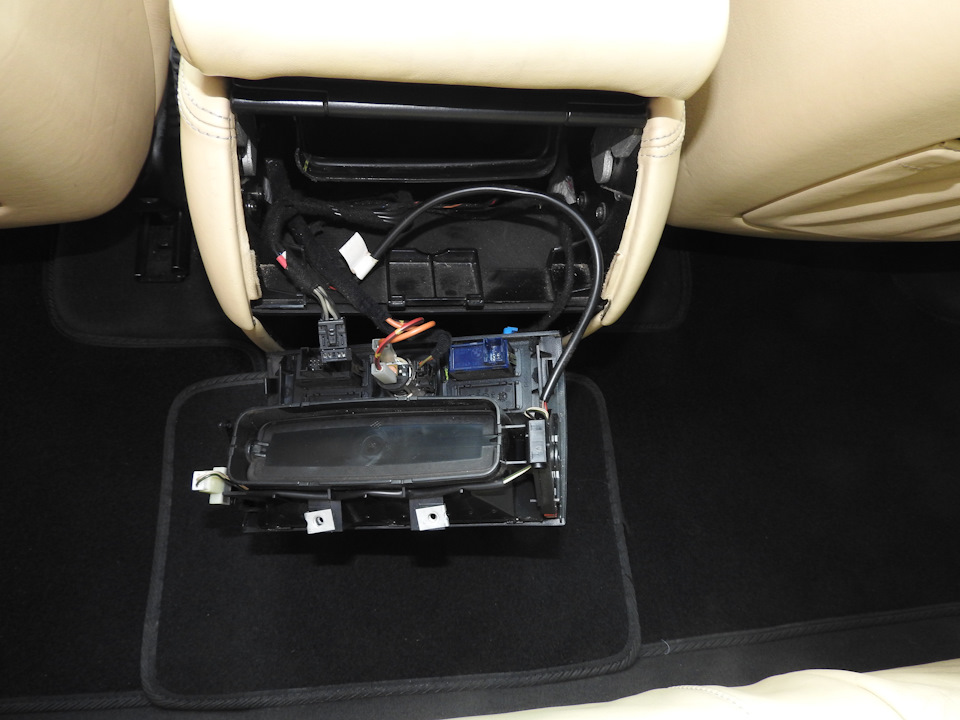

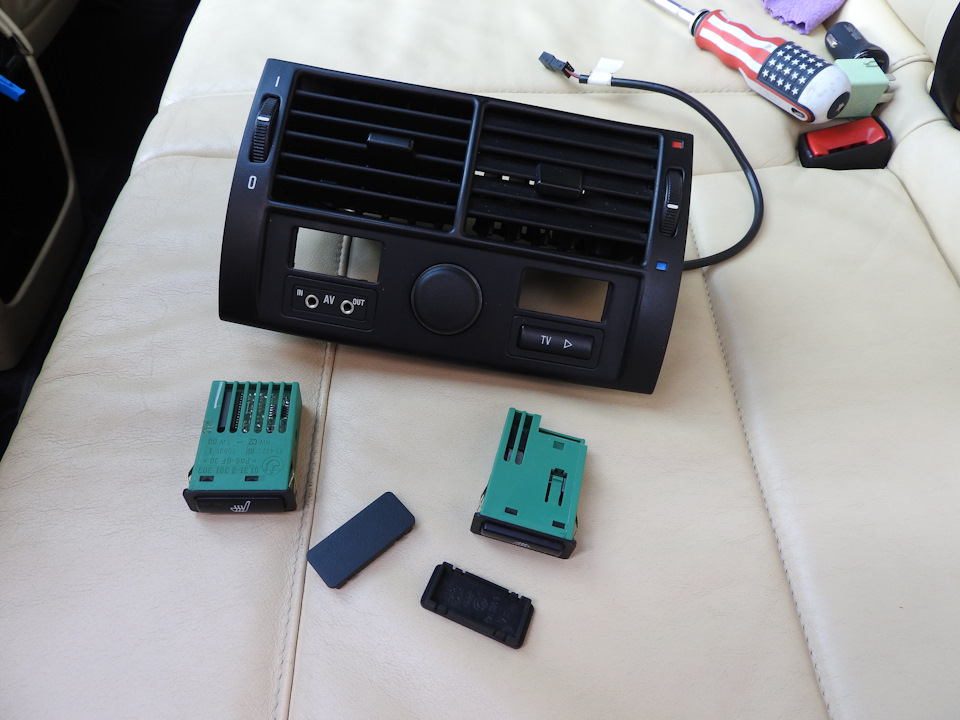

< Згори, біля петель підлокітника відкручуємо два саморізи, злегка підштовхуємо блок клімату і він сам випадає. Я від'єднав усіроз'єми, щоб заодно продути і почистити решітки.Виймаємо викруткоюдві заглушки. До речі, на рахунок заглушок — давно вже купивзаглушку (51 16 8 222 183) замість заднього прикурювача. Внизузліва.Запчасти на фото:71601134422

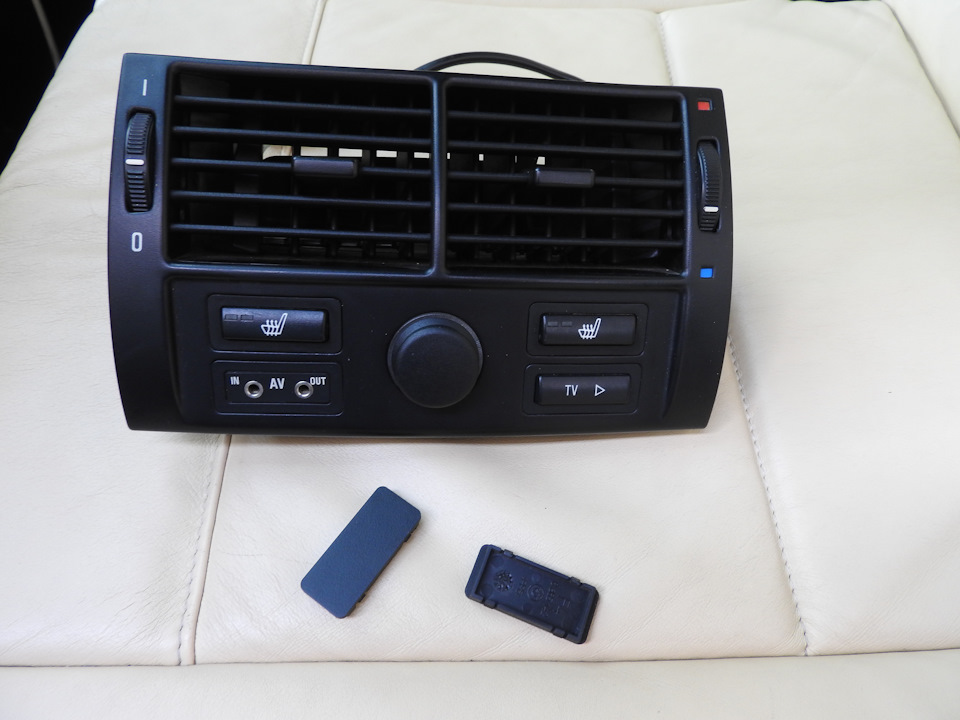

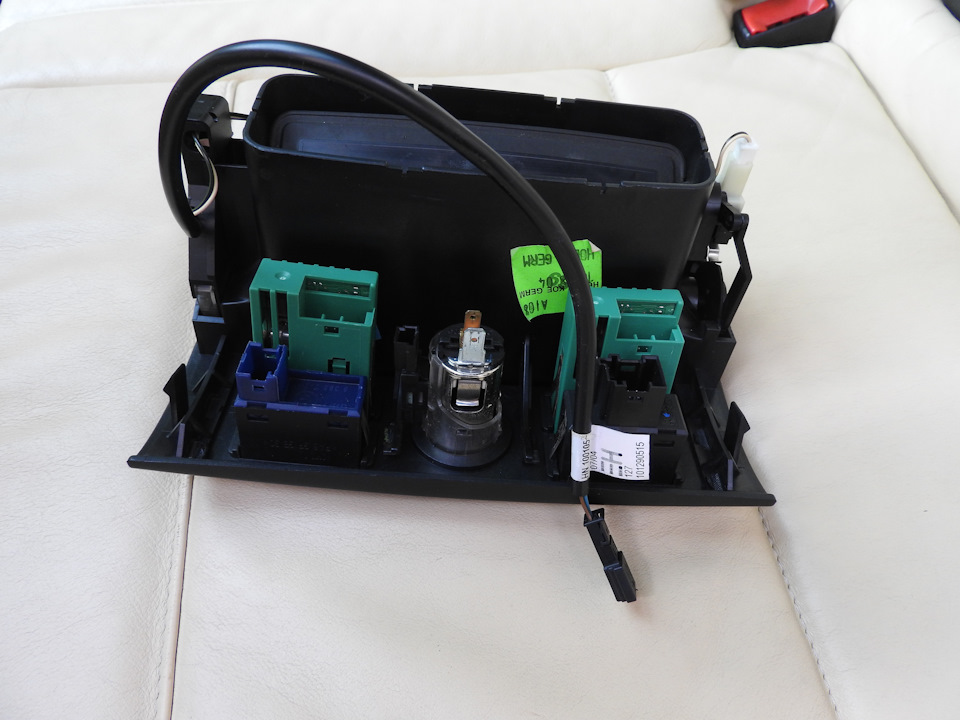

На щастя, у мене немає "пакета для курців" і, відповідно, немаєпопільничок у машині.А ​​ззаду чомусь не було і прикурювача, хочспереду він таки є. Спочатку, щоб закрити дірку, поставив тудикитайську USB зарядку, але її синє підсвічування було не в тему, тому купив оригінальну заглушку — вигляд став набагато кращим.

Повернімося до кнопок - тепер потрібно дістати роз'єми іпротягнути їх до кнопок. Навіщо німці сховали їх аж під сидіннямводія, а не вивели відразу в нішу заднього клімату — не зрозуміло.Але "маємо ті, що маємо" (с).
Відкручуємо сидіння водія. Я спочатку просто відсунув його вперед, але воно все одно заважало піднімати килим, тому відкручуємо віднього ремінь, відключаємо роз'єм і виймаємо із салону. До речі, краще відразу обидва сидіння відсунути максимально вперед, щобпотім не включати запалення при відключеному роз'ємі, щоб уникнутипояви помилки подушки безпеки — у мене вона з'явилася післяпідключення сидіння назад.
Знімаємо нижню накладку консолі — просто тягнемо на себе, абоспочатку штовхаємо її верхній кут зсередини через нішу клімату.Вона тримається на 4 кліпсах. Знімаємо задню частину повітроводу, іакуратно піднімаємо килим. Роз'єми кнопок лежать біля червоноготовстого силового кабелю.
Ще знайшов там 35 копійок)) Розрізаємо стяжки і виводимо цю косу внішу заднього клімату. Закріплюємо кузовну проводку новимистяжками, укладаємо назад килим, ставимо повітропровід і накладкуконсолі. Заодно пропилісосив під килимом, подивився — там все сухоі красиво. Підключаємо всі роз'єми, в тому числі й кнопкиобігріву.Укладаємо проводку так, щоб вона не потрапила вповітропровід, і ставимо блок клімату на місце. Прикручуємо йогодвома шурупами біля петель підлокітника і ставимо ящик назад. Зкнопками на цьому все. Ставимо і підключаємо сидіння. Тепервідкриваємо праву нішу багажника і встановлюємо світло-зелене реле(61 36 8 373 700) — крайнє ліворуч, таке ж, як і два поряд. Усписку запобіжників зазначено, що на обігрів задніх сидінь йдутьзапобіжники №80 та №85 у багажнику, та №4 у бардачку. Перевіряємоїх наявність — у мене вони вже були встановлені.
З запобіжниками походу якусь фігню в інеті написали — у різнихмісцях по-різному…треба дивитися WDS.
<
На цьому роботи з проведення завершено. Натискаємо кнопки - діодиспалахують і відразу гаснуть - без матів вони не включаються, але впринципі, працюють.
Залишилося тільки підключити мати обігріву до роз'ємів під заднімсидінням. Але в моєму випадку не все так просто, тому про це внаступному записі. PS
Виникло питання по реле — у мене на фото крайнє праворуч релефіолетового кольору — по ЄТК це реле пневмопідвіски. В мене їїнемає, а навіщо тоді реле? Чи воно ще за щось відповідає?
Друге фіолетове ліворуч — для дверей багажника.
Між ними ставиться — електропривод задньої спинки.
Середнє світло-зелене — обігрів заднього скла.
А ось праве світло-зелене не зовсім зрозуміло для чого…
Хто в курсі — просвітите пжлст; )
