клаптики донорський диван в рідкому кольорі індивідуал, щобвирізати з нього мати обігріву, а інакше це не реально.Зібрав йогоназад, і до речі, він у продажу.
А ми підемо іншим шляхом!

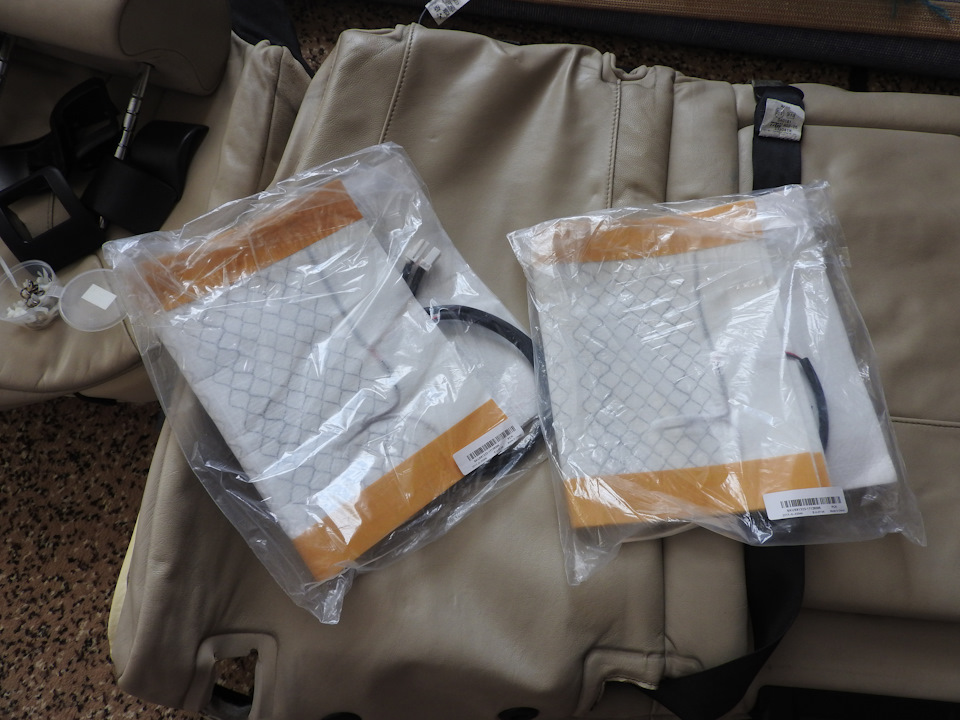

Купил чотири універсальних мата з сіткою з вуглеволокна, — по суті, аналогічні стоковим.

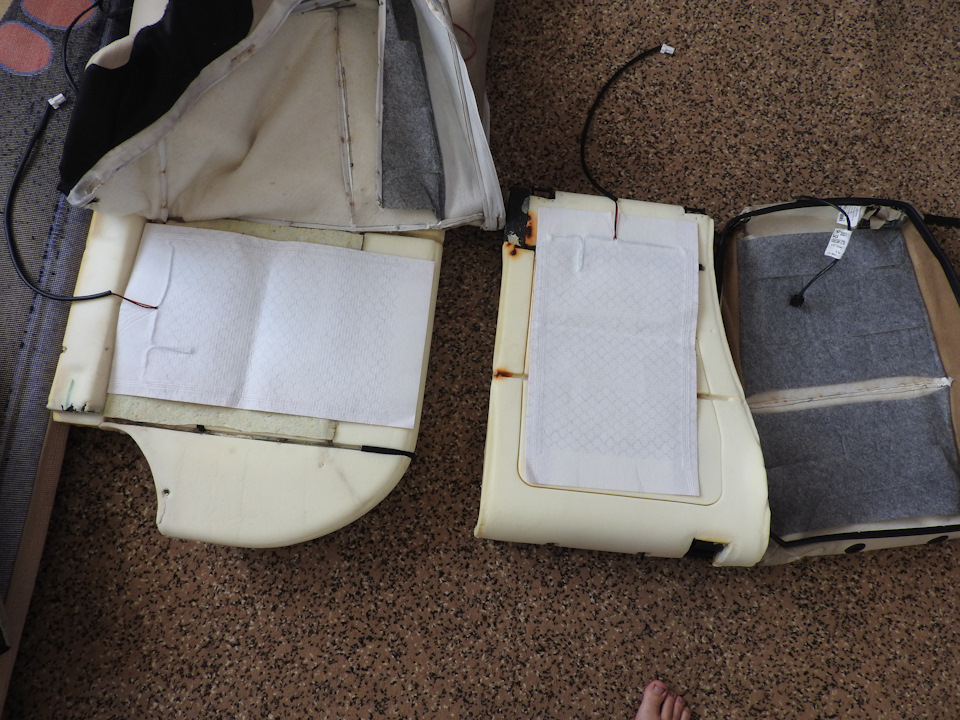

Приміряв — норм.

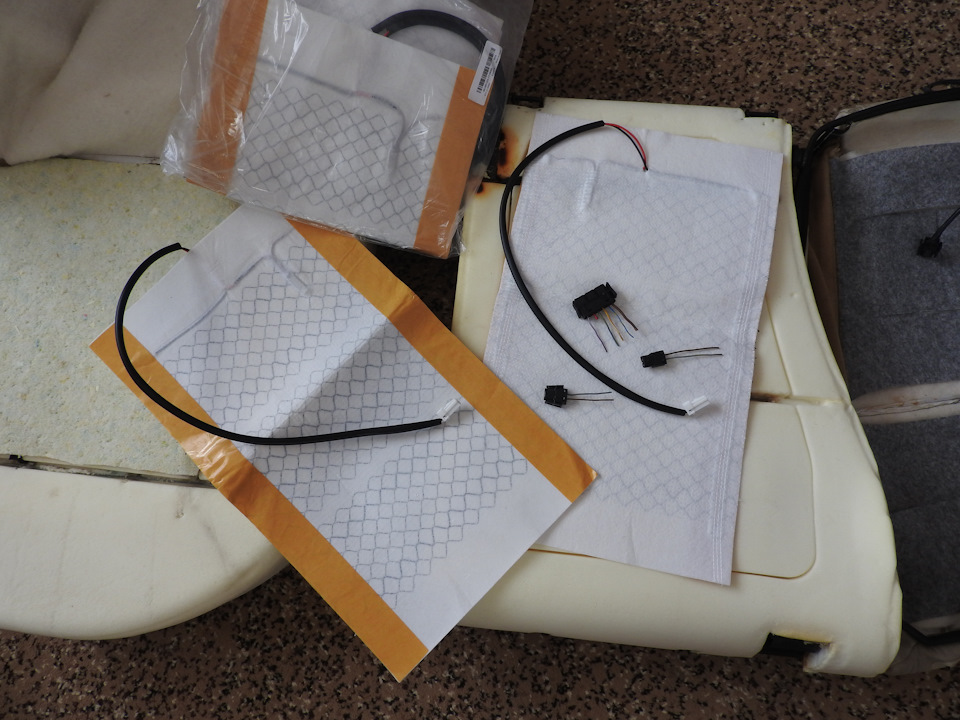

Тільки, роз'єми потрібно поміняти.
Підбрав оригінальні роз'єми — вони використовуються не тільки в Е53і не тільки на обігрівах:

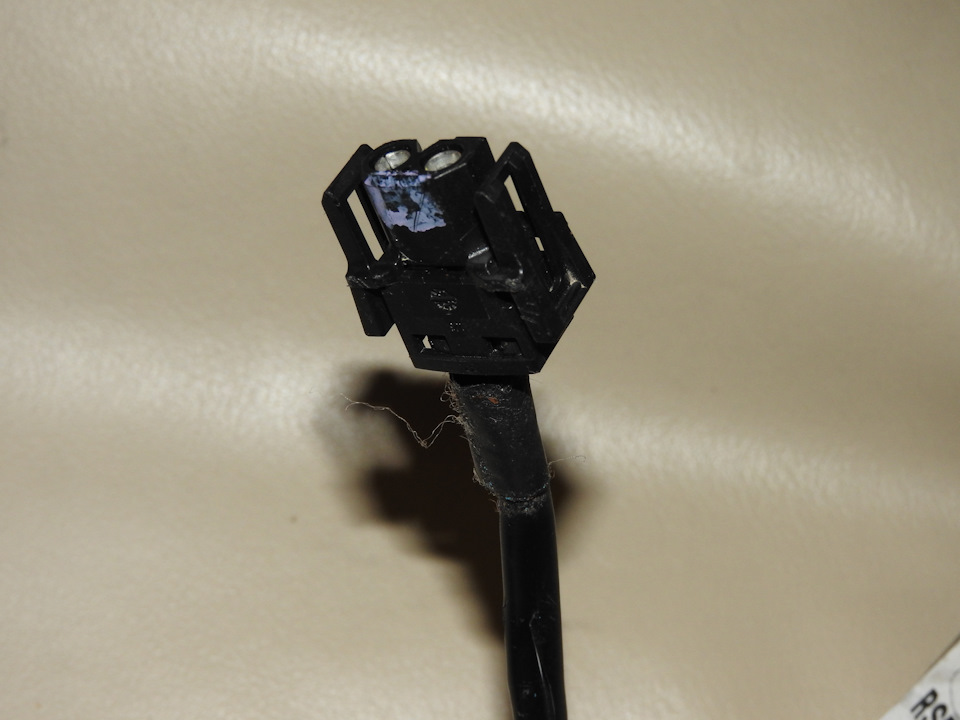

2-х піновий 1 378 108
Поміняв роз'єми, підключив — кнопки не запускаються — діод моргає іодразу гасне. Перегрів Без нього обігрів зі штатними кнопкамипрацювати не буде.
Схема з WDS (ручкою виправив друкарські помилки і підписав длябільшої наочності):сторона До речі, при установці кнопок можна закольорами проводів відразу визначити де ліва, а де права кнопка, щоб не переплутати.
Розпинування кнопок:
Ліва сторона
пін1 — товстий біло-жовтий — на грілки спинки і сидіння
/>
пін2 - жовто-коричневий - на терморезистор у грілці сидіння
пін3 - коричневий - "маса"
пін4 - сіро-червоний - підсвічування кнопки
< пін5 - товстий зелено-білий - живлення 12В від реле Правий бікпін1 - товстий чорно-жовтий - на грілки спинки і сидіння
пін2 - жовто-коричневий - на терморезистор у грілці сидіння
пін3 - коричневий - "маса"
пін4 - сіро-червоний - підсвічування кнопки
пін5 - товстий зелено-білий - живлення 12В від реле

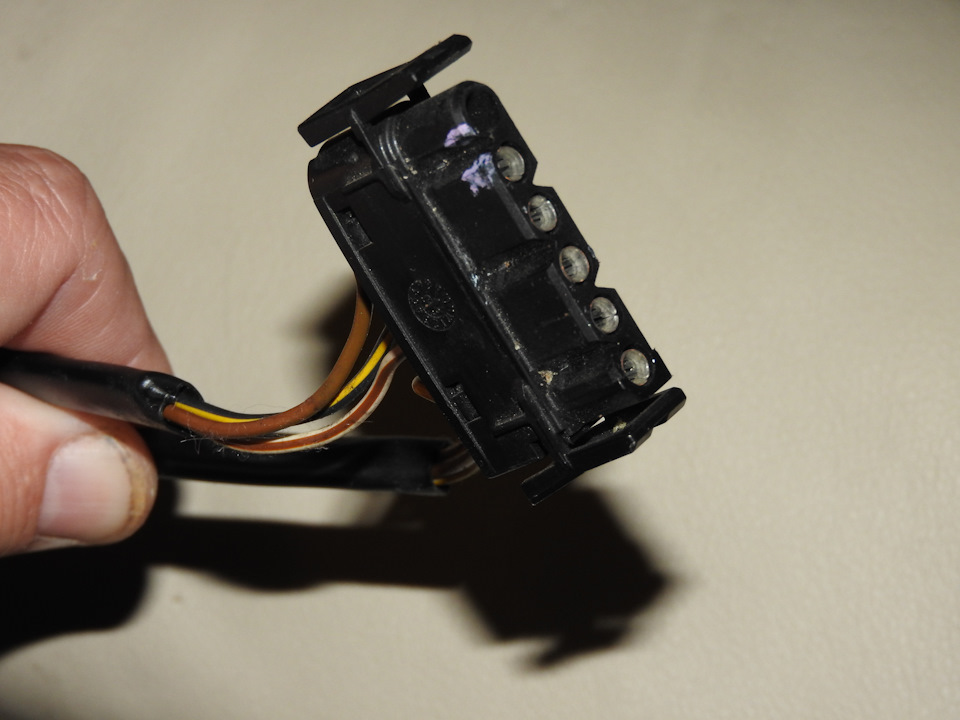

Загальна схема 6-пінового роз'єму
Як видно — з кожного мату сидіння виходить не два, а чотиридроти — харчування і маса грілки, і харчування і масатерморезистора. Масові дроти скручені на виході з мату. Тому на6-піновий роз'єм приходить не вісім, а шість дротів.
Я вирішив не робити додаткових скруток, а простягнув проводи, відповідних кольорів, від терморезистора прямо до роз'єму, і тамскрутив усі чотири масові.
Для перевірки поки все на скрутках.
Терморезистори купив на 10кОм — такі ж, як і в заводських матах.матів сидінь 10Ом. Опір моїх універсальних матів 10Ом. Ось у такомуконфізі все це зібрав і підключив для перевірки.
< /p>
Включаємо кнопки - тепер все працює в обох режимах!
Діоди світяться, мати нагріваються - перевіряв своєю ж*пой ітермометром ))
Нагрівається до 40 градусів — приблизно так само, як і написано вWDS. Тепер все збираємо остаточно, припаюємо терморезистори, ізолюємо. Терморезистор розміщуємо на маті і заклеюємо його зверху "антискрипом". Крім терморезистора, всередині мату є ще якийсьзахист від перегріву - її видно на фото. Її теж залишив на всяквипадок. Тепер все це залишилося засунути під шкіру в свій диван! )
Про це в наступному записі.
