Мною були розглянуті три варіанти.
1. До характерного хрускоту
2. Вдалині від будь-яких предметів
3. За допомогою камери заднього виду. Другий — малореалізований усуворих урбаністичних умовах, а ось третій варіант — це справжнійапгрейд.
Ну, сказано — зроблено. Доларів, яка ставиться в штатне місцеправого плафона освітлення номера.

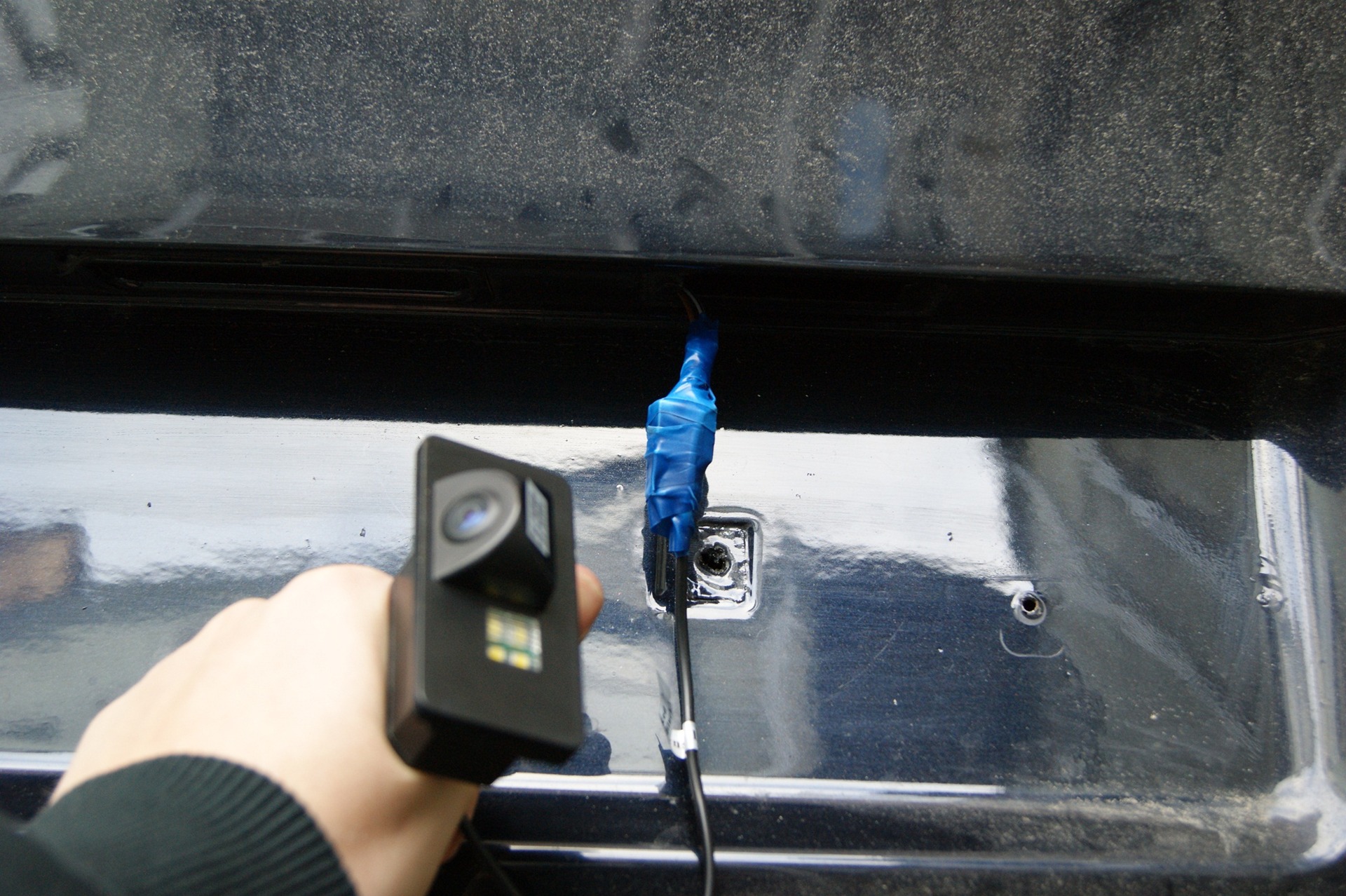

Вийняв плафон (прbikjcm знімати рамку з номером), роз'єм до ньоговирішив не відрізати, а просто прикрутити живлення підсвічування донього.Заізолював акуратно...

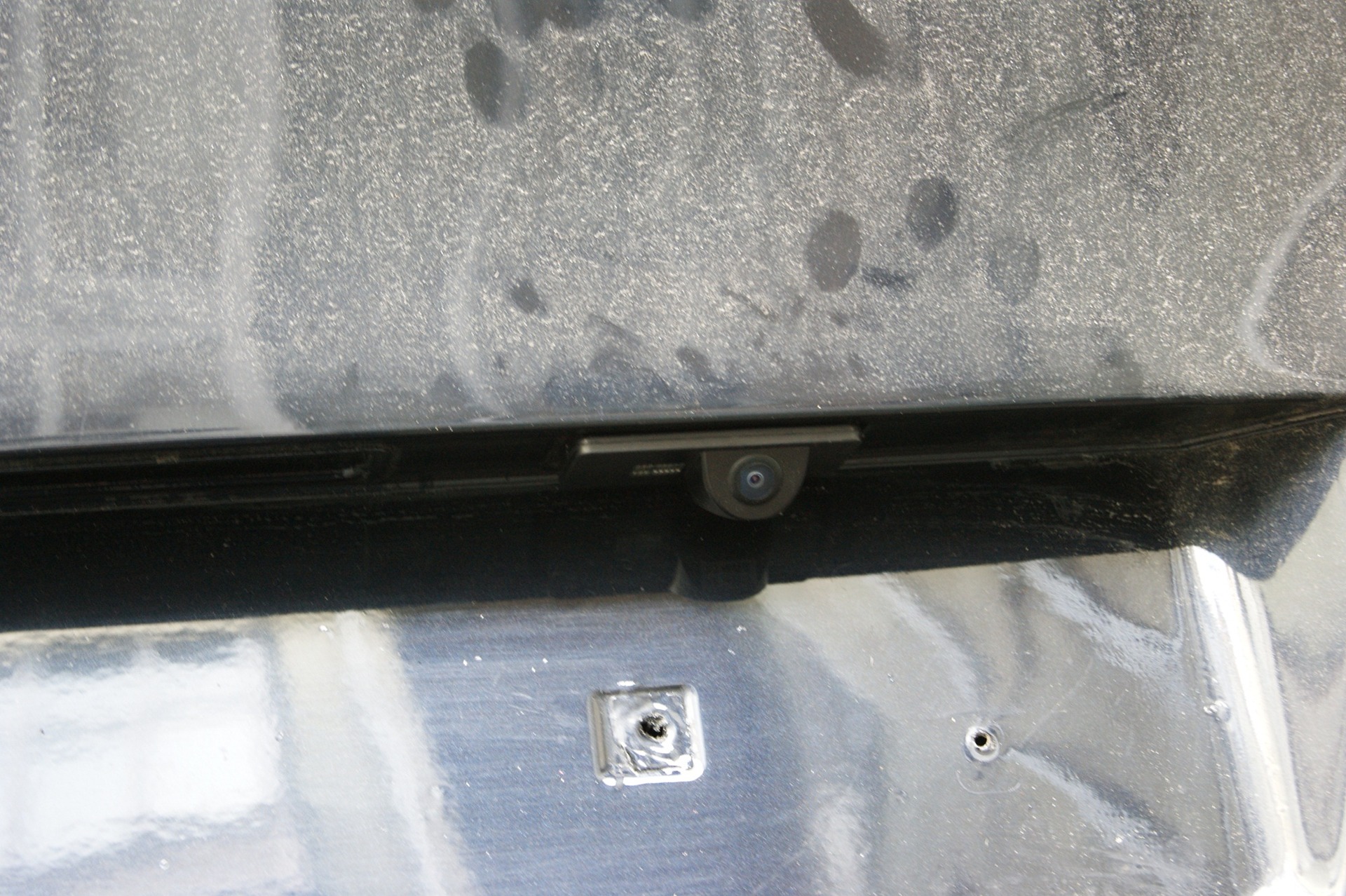

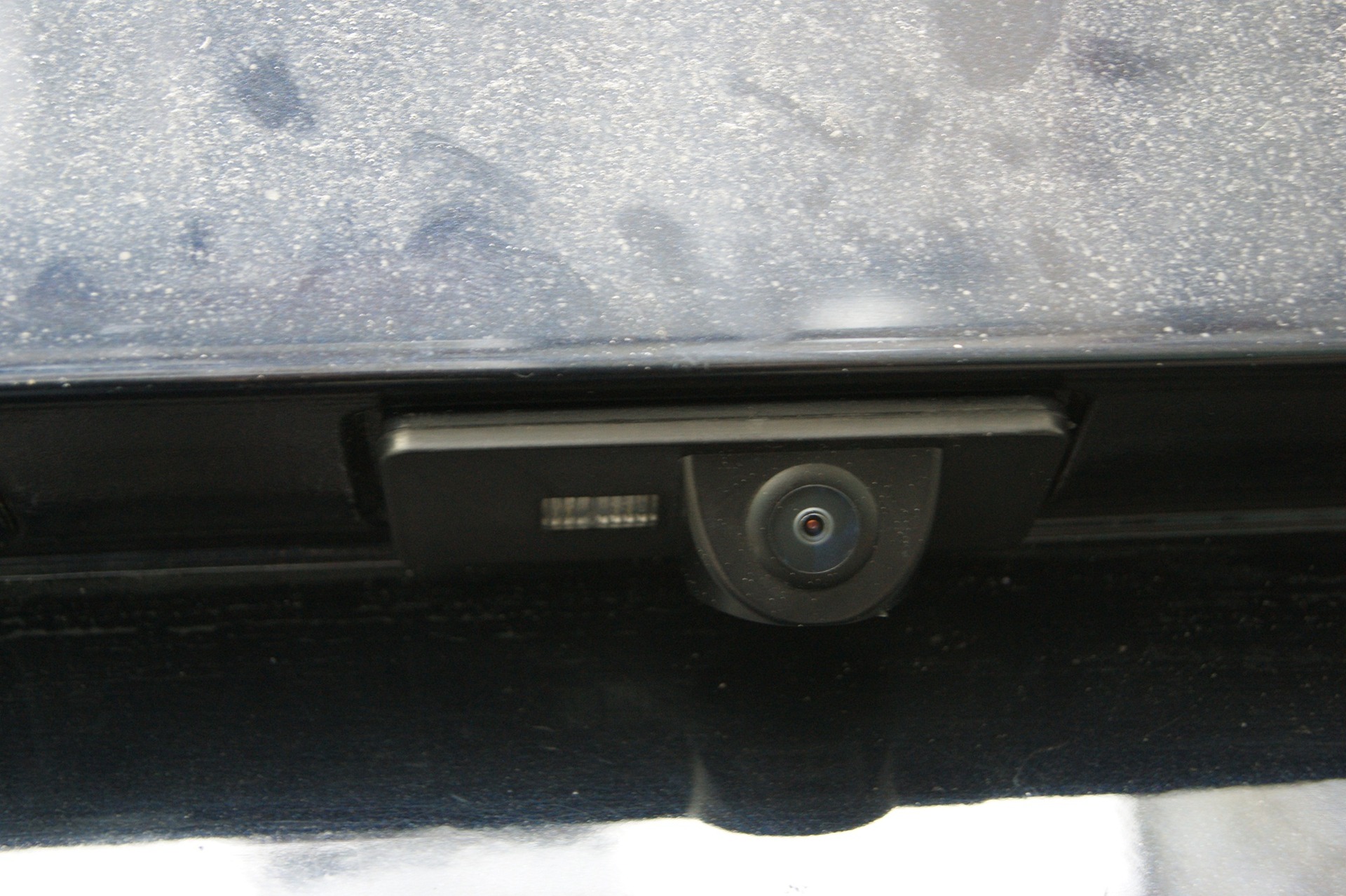

і встановив камеру в належне їй мето.
Око на дупу натягнуте!

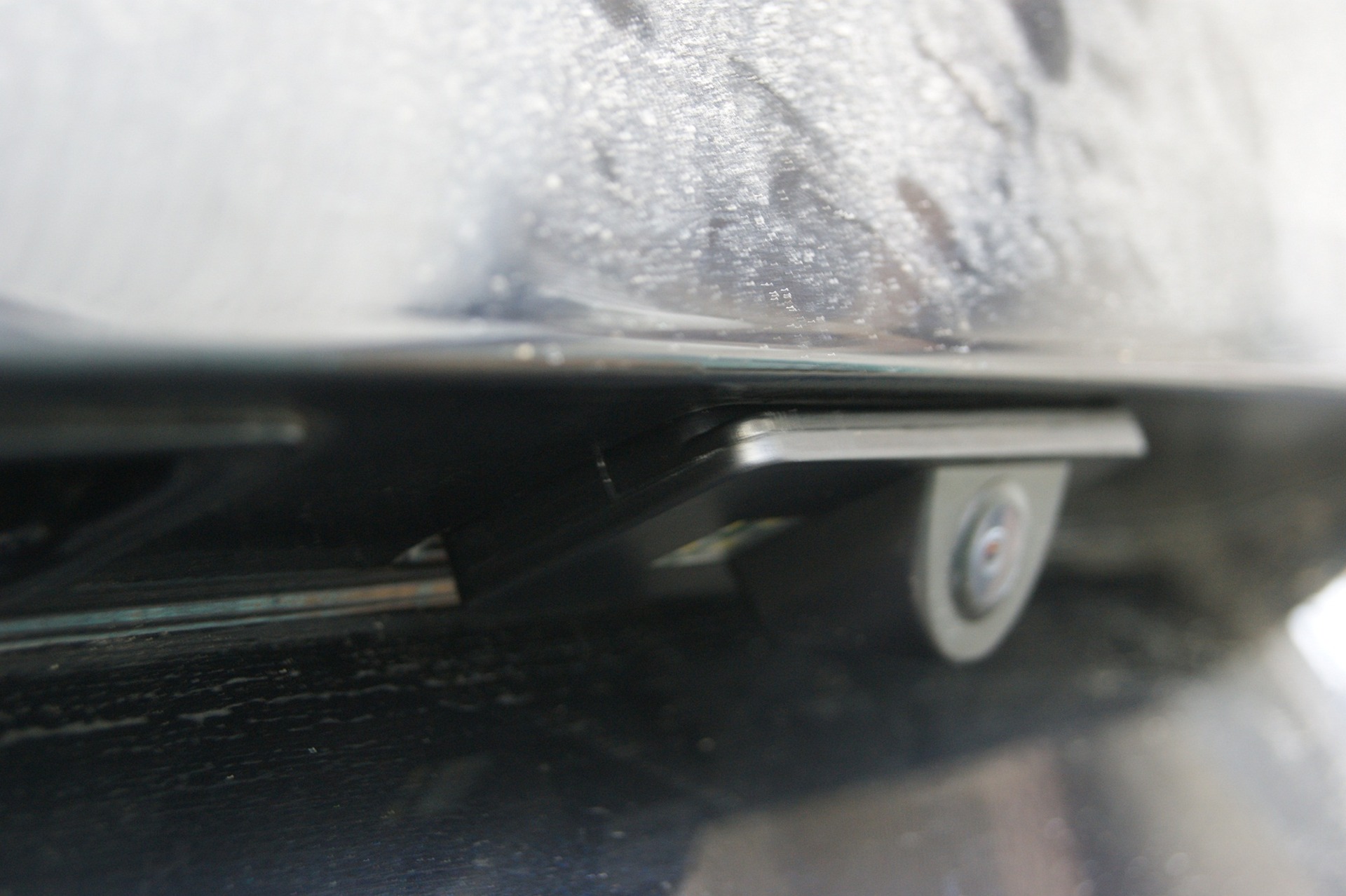

Камера звичайно ж китайська, тому в штатне місце стала не дужедобре, китайською. Але це при найближчому уважному розгляді, вартовідійти трохи і все починає виглядати пристойніше.
Прокладаємо дроти по кришці багажника
І виводимо до загальної коси проводів, що йдуть з кришки багажникав кузов< Як протягнути дроти в гофру? пробував простопроштовхнути - не вийшло ... На клубному форумі порадили протягнутиснаряд дріт від зварювального апарату, а потім нею затягнутипровід. Спробую так на вихідних наступних, а поки що залишивтак.
Ну а далі все за схемою. Живлення камери беремо з першого ідесятого пінів блакитного роз'єму відеомодуля, відеосигналпідключаємо до 13-го і 14-го пін білого роз'єму.
17 -й пін голуого роз'єму підключаємо до маси через просте реле, яке в дешевих сигналках використовують для блокування двигуна.керуючі контакти цього реле підключаємо до лампи світла задньогоходу. І таки маємо скромний результат:
попередній, хід задній:
Розмітка присутня, досить точно відображає дистанцію до перешкоди.але є нюанси.Спочатку я підключив реле послідовно до лампи задньогоходу. Тобто. У розрив її плюса. В результаті у мене пересталагоріти і лампа і для реле не вистачало напруги, щоб воноспрацювало, тому воно весь час клацало, але без толку. Потім яперепідключив реле паралельно до лампи — тобто. Один контакт доцього дроту, а другий просто на масу. І все вийшло, всепрацює:)
Нюанс 2. Вбудоване підсвічування номера в камері зроблено надіодах, у яких, як ми всі знаємо Опір набагато нижче, ніж у лампи.Тому тепер машина лається, що лама підсвічування номера капут.Треба або відключати перевірку підсвічування номера, чого нехочеться, або прикручувати якийсь резистор, щоб по опору діод бувяк лампа. Лівий плафон освітлення номера залишився рідним і теперуночі номер освітлений нерівномірно - яскравий білий колір праворучі тьмяний жовтий ліворуч. Треба або ставити в лівий плафон діод, або подивитися, як зміниться яскравість діода в камері післявстановлення додаткового опору.
Коментарі20
Привіт. Потрібна порада куди копати. Машина вже була з камерою як у тебе. Нещодавно втикаю R? у відповідь таємниця чорного екрану! Виходить з камери сигнал приходить, але без зображення… Це камері кирдик?
Поход на те
Взагалі добре виглядає. Вірніше добре не виглядає))) Не сильно помітно))) А я в рамці номера брав ось таку.
17 правильно підключений на реле до 87а. Питання в тому, що якщо живлення від заднього ходу не підкликти воно все рівно працює
Реле коряве
Або по проводах один зелений на кузов, другий на 17 пін. Один з кузовів, що залишилися, другий на лампу заднього ходу.
А що це за реле?!
Тільки помітив ставлю в Р переходить на міну як треба ставлю в П включається Камера все наоборат працює
Де помилку робив або релюшка не так працює Ось реле www.ebay.com/itm/Car-Auto…356a6dggiYAAOSwzrxUsK4k
85 і 30 на кузов. 86 до лампи заднього ходу. А 87а до 17 пін відеомодуля. Так?
Ношол проблему 87а їде постійно мені потрібно підключитися на 87 а на це реле немає 87 іншу релюшку треба купити за раніше спасибі за те що відгукнувся
Спс зараз перевірю
А не знаєш у чому проблема у мене після підключення постійно працює як проводи підключив як належить
Перевір, чи правильно ти підключив провід від сімнадцятого піна на блакитному роз'ємі відеомодуля. Він повинен замикатися на кузов (масу) коли ти хочеш, щоб камера працювала.
А що в тебе під кліматом?
Управління амортизаторами
Привіт, як ти дроти у фішки вставляв? де брав клеми?
Привіт. Ну та він повинен бути тому що тв можу дивитися а ця розпинка підійде?
Так, повинна підійти.
Привіт а до магнітола з навігацією та ТБ 4х3 MK2 можна підключити?
