Контакти роз'єму адаптивних фар

Запис на майбутнє, щоб потім довго не згадувати.

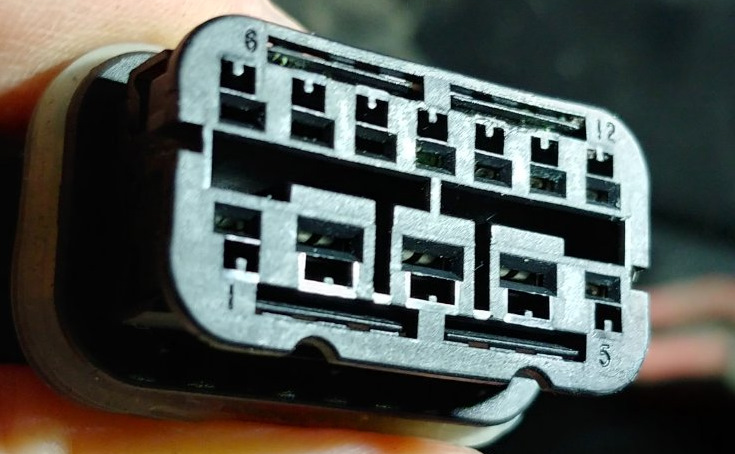

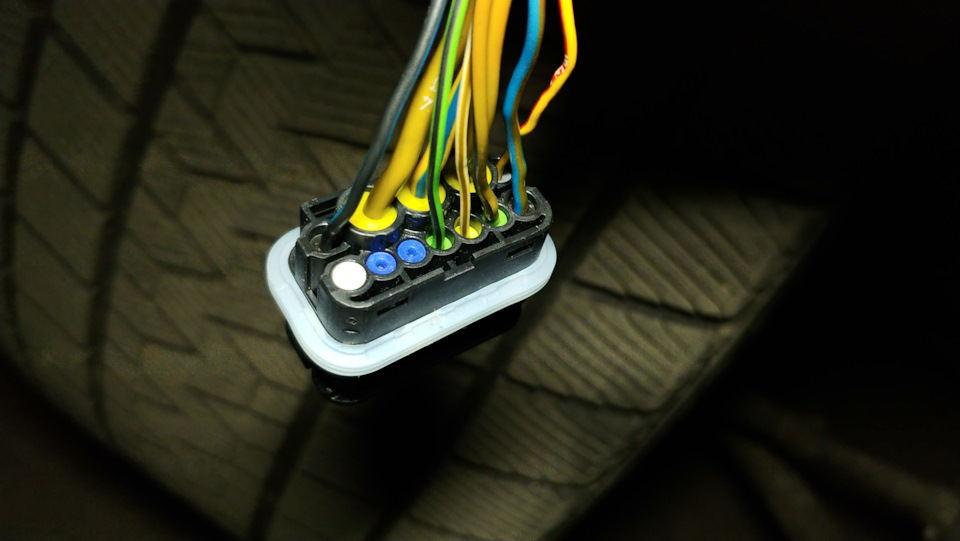

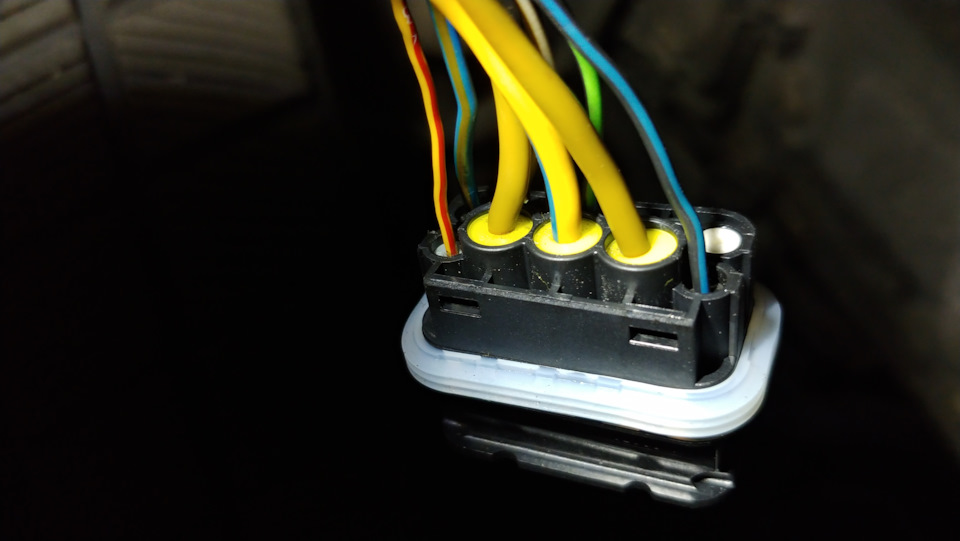

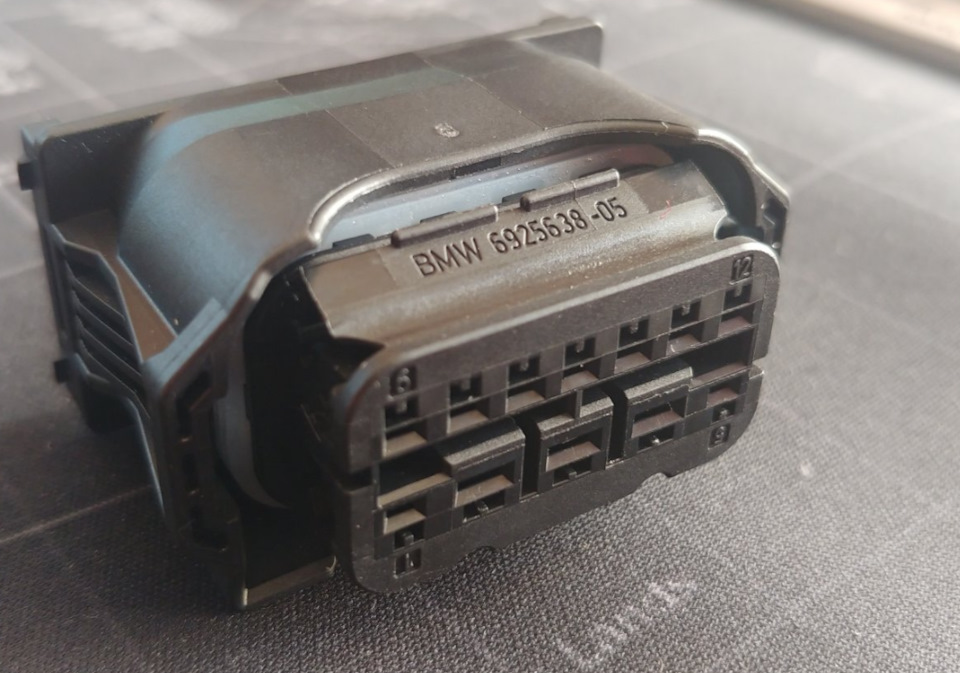

Розібрав фари, роблю ребілд оптики. На одній із фар був поламанийроз'єм, уже не герметичний, що заплив зеленими окислами, прикручений на іржавий саморіз, замінив його на новий, перепинав ізаписав, де який провід. 12 пінів:

1. Ангельські очі TFL_L/TFL_R, (SW/GN, чорно-зелені)
2. Маса (BR, коричневий )
3. Близьке світло (ксенон) 56BL/56BR (GE/GN, жовто-зелений)
4. Маса (BR, коричневий)
5 Шторка "ближній/далекий"
6. 56AL/56AR (WS/GN, біло-зелений) (ближній/далекий) (LEDТІЛЬКИ)
7. POL/TFT ( SW/GN, чорно-зелені) (боковий габаритний ліхтар) (LEDТІЛЬКИ)
8. +12 5А (GE/RT, жовто-червоний)
9. Блок адаптива SMC :живлення +12В (GN/SW, зелено-чорний)
10. Блок адаптива SMC:LIN_ALC (WS/RT, біло-червоний)
11. Блок адаптива SMC:маса (BR/SW, коричнево-чорний)
12. Поворотники (лівий/правий) BL/BR, BL/GN (синьо-зелений, синьо-коричневий)
За кодуванням SMC:
https://megadriver.org/logbooks
https://megadriver.org/logbooks
bmwpost.ru/forum/diagnost…ovat-blok-adaptiva-34652/
Датчик нульового положення у фарі (датчик Холла)
