Свіжий вид приладки

1) Спочатку мені бурштинове підсвічування подобалося — воно дужеспокійне і не муляє очі вночі. Але з тієї ж причини воно вночі і неінформативна — вона зливається і, коли стежиш за дорогою, одногошвидкого перемикання погляду на приладку/назад недостатньо, щобзрозуміти де знаходяться стрілки спідометра/тахометра/палива. Що язахотів зробити пересвіт:шкали і стрілки повинні відрізнятися.
2) Я ніколи не розумів сенсу шкали витратоміра, краще вже тудививести температуру масла.
3) Хотілося додати активну шкалу прогріву .
4) Хотілося замінити звичайну шкалу круїзу на LED
4) Заміна американських шкал на Європу.

Навесні зібрав усі деталюхи:- світлодіоди 3528, потрібно 8нейтрально білих на шкали + 4 червоні на стрілки (я брав із запасомпо 10 шт кожних, і не дарма - пару шт зіпсував)

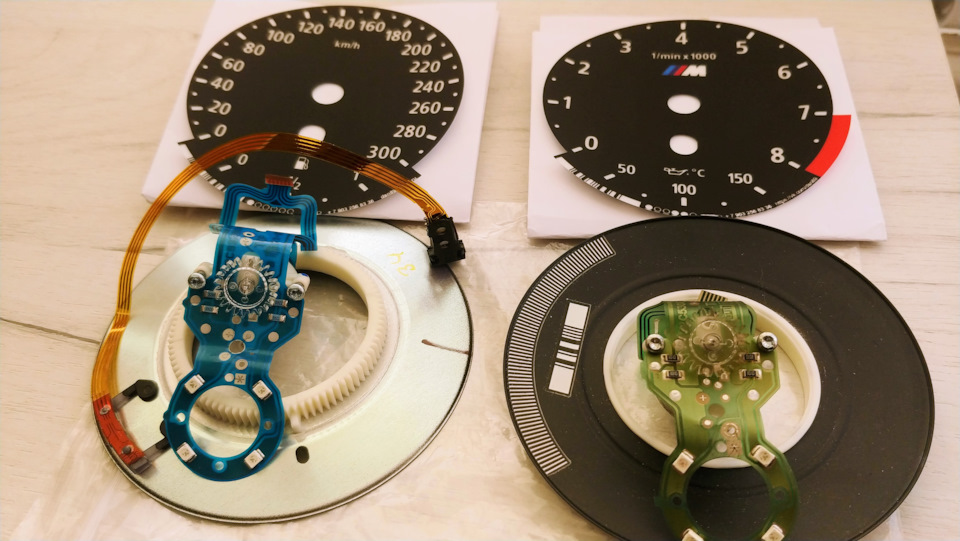

- шкала прогріву (тарілка зі шлейфом і моторчиком) - точна копіяМ-шкал + LED-круїз - червоний маркер для стрілок (підійде небудь-який)
- кільця-колодязі (взяв з приладки-донора від х6 на розбиранні)Процес зняття простий:опускаємо кермо вниз і висуваємо на себе, відкручуємо два болти над приладкою, тягнемо за козирок приладки, від'єднуємо роз'єм ззаду — і приладка в руках.

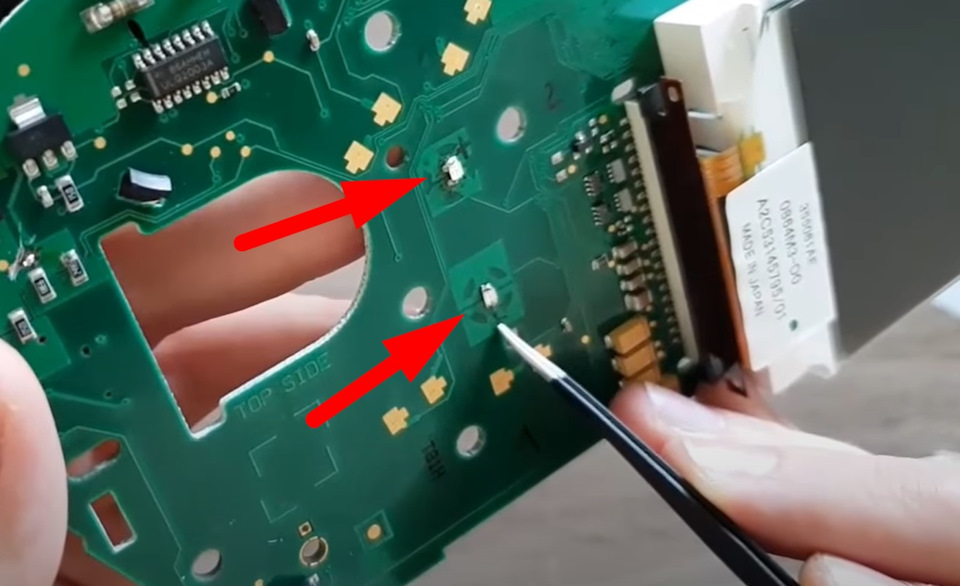

Найскладніше було припаяти світлодіоди стрілок на платі. Штатнідіоди під стрілки були бурштинові та мікроскопічні, під нихмаленький контактний майданчик, на нього припаяти ніяк не виходило.Довелося контакти майданчика на пару мм розчистити убік, знявшиножиком лак, щоб діоди 3528 можна було прихопити тонким жаломпаяльника до контактів. Ще ДУЖЕ ВАЖЛИВО розмістити діоди рівно поцентру, щоб на них правильно лягли моторчики, інакше незафіксуються. Своїх фоток не робив, але в БЖ у schdr308 дужедокладно з картинками все описано:https://megadriver.org/logbooks

Діоди підсвічування стрілок спідометра та рівня палива

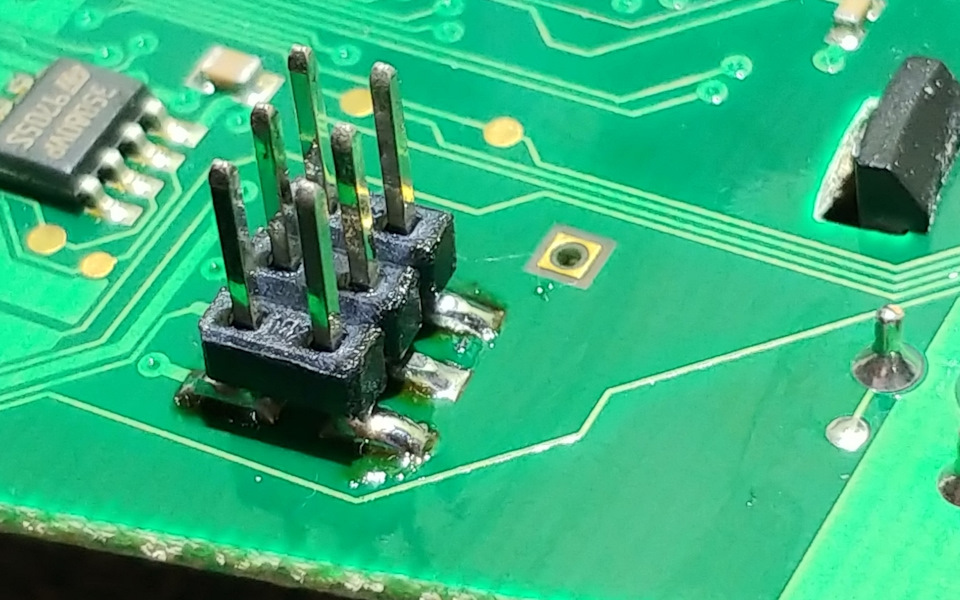

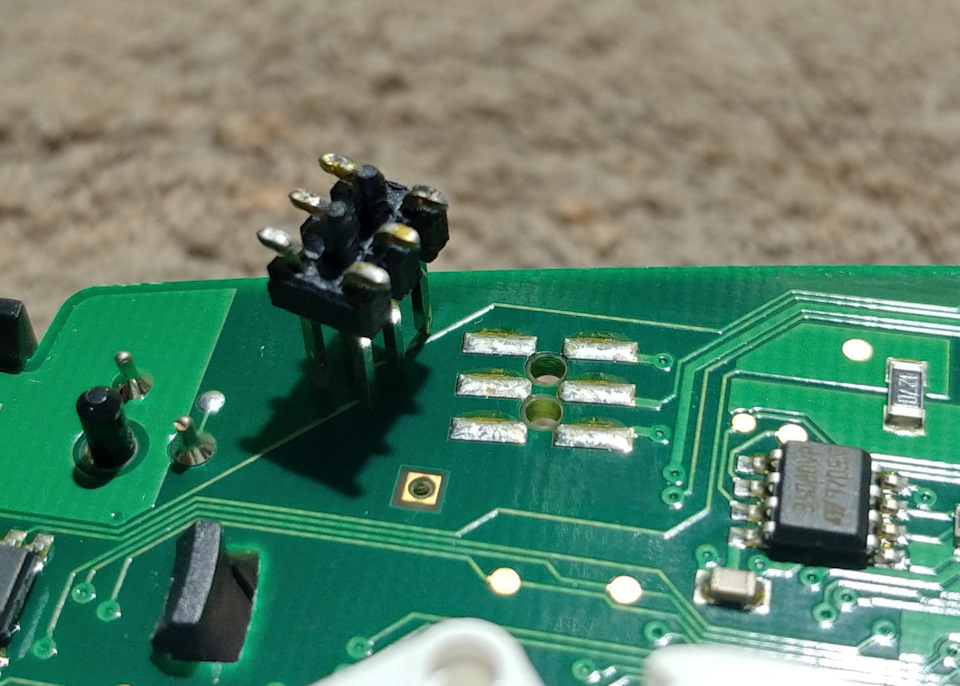

Припаюємо на плату роз'єм для льоду круїзу (йде в комплекті зішлейфом круїзу) На шлейфах перепаяти діоди виявилося легше, тамголовне паяти невеликою температурою, щоб не перегріти доріжки, ато вони можуть відшаруватись від основи. Фоток не робив, приклад ізмережі:

Так виглядають шлейфи

Коли все зробили, збираємо приладку, підключаємо до шлейфу в машиніі, затамувавши подих, включаємо запалювання.Отримуємо наступнукартинку:Нові діоди в штатній приладці Все працює! Стало набагатокрасивішим, але видно, що стрілки засвічуються білим світлом відшкал. Щоб не було засвітки стрілок білим світлом від шкал, воригіналі на ніжки стрілок потрібні чорні ковпачки, але т.К. Їх унас немає, відмінним варіантом виявилася чорна термозбіжна трубка —вирізаємо за розміром, одягаємо на ніжки, прогріваємо феном іготово. Фарбуємо стрілки червоним маркером, перед цим замаскувавшипластик скотчем. Я фарбував верх та низ, боковинки залишивпрозорими. Фарбувати повними проходами по всій площі, інакше будутьнерівномірні засвічення. Далеко не будь-який маркер підійде, а осьтой, що на фотці - він ніби створений для цього - укладає фарбущільним яскравим шаром. У разі помилки, можна водно-спиртовимрозчином все стерти (нЕ СПИРТОМ, інакше стрілкам хана! ) і пробуватизаново. Фарбуємо тарілки балоном у сріблястий колір. На тарілкушкали прогріву клеїмо жовту смужку, вирізану з ракалу (на фотці їїще немає). Підключаємо лід круїз:
p>

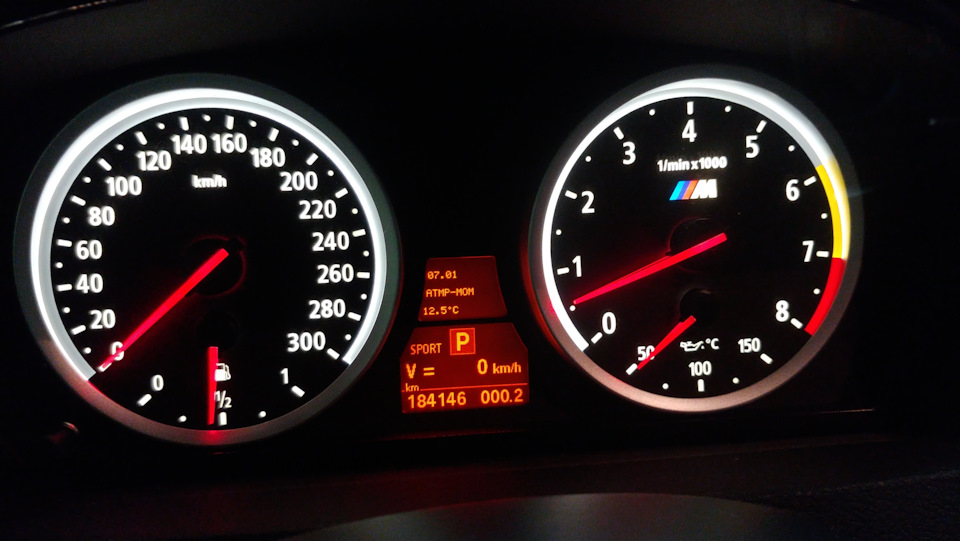

Відклеюємо штатні шкали, для полегшення процесу прогріти феном.Приклеюємо нові М-шкали. Далі прикол! Перед збиранням побачив, щомаска з іконками криво лежала, зняв її щоб поправити, а там…сюрприз від попередника! , Виймаємо це сміття, збираємо прибиранняназад в купу, підключаємо і радіємо результату:Але це ще не все, залишилася програмна частина. У нас нова шкала розмічена до300км/год, тахометр до 8000, замість витратоміра тепер температураолії. Всі ці параметри виконуються в чудовій програмі PerfectToolBox (ех, що б ми робили без MrPerfekt:))

Готово!

< p>
Було:
Було
Стало:
Стало
Стало
Стало

Подяки за допомогу:
Миколаю (instagram.com/needforservice_bmw) за цінні підказки (булитонкощі зі шкалою прогріву та налаштуваннями);
Денісу (schdr308) за активну шкалу прогріву та консультації;
Дмитрію (instagram.com/diod_pro) за шкали та лід-круїз.

<
