Не витримав я дисбалансу кольорової гами :)))
Психанув… і настав на граблі…
а тепер докладніше.

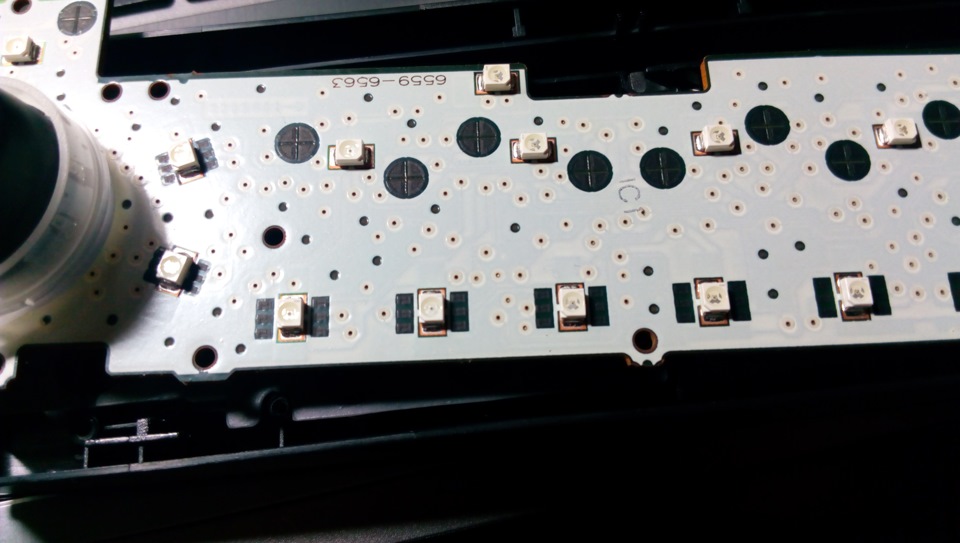

> Ось так виглядає панель rd4
… радості не було межі.
У попі зайнялося, бігом діставати rd45, додому і давай на радощахрозбирати магнітолу щоб перепаяти світлодіоди…
і тут с.Ка з'явилися вони…
ку-ку
закон )
А ось так виглядають світлодіоди в розібраній RD45
можна візуально порівняти розміри куплених світлодіодів 3528 срідними незрозумілих розмірів І тут я зрозумів що приліпити їх нуніяк не вийде, і що купа часу на поїздки на базар і підбір пройшлидаремно. Зателефонувавши дружбану pravdiviy85 Ми зновупоїхали на базар, і все, що підходило для впайки, це виявилисякрихітки світлодіоди розміру 0805, та й колір ідеальнопідібрали.
На радостях прилетівши додому, взявся відразу за паяльник, спробував, думав буде дуже складно, схоже підковувати блоху:)))
Але для мене не існує нічого не можливого :)
На все пішло години півтори спокійного часу. >

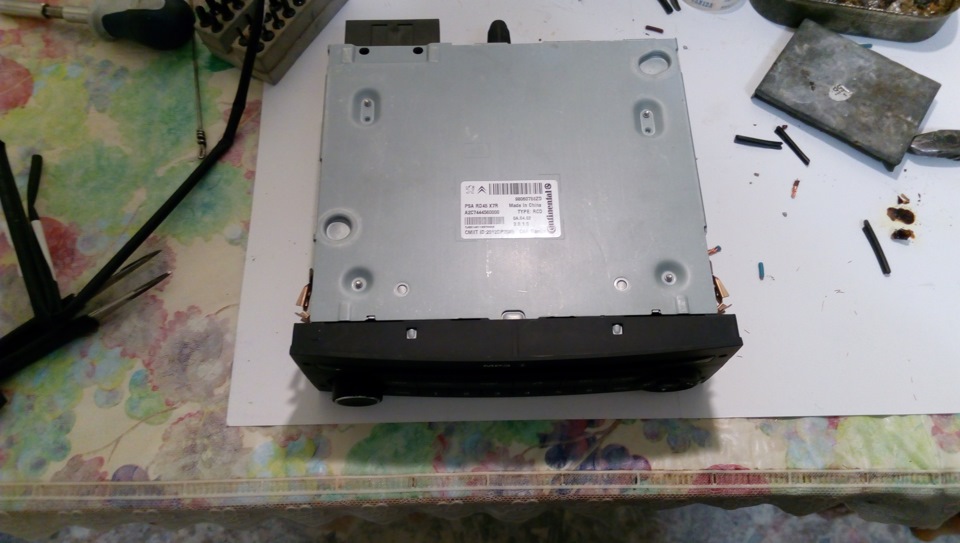

на операційному столі :)

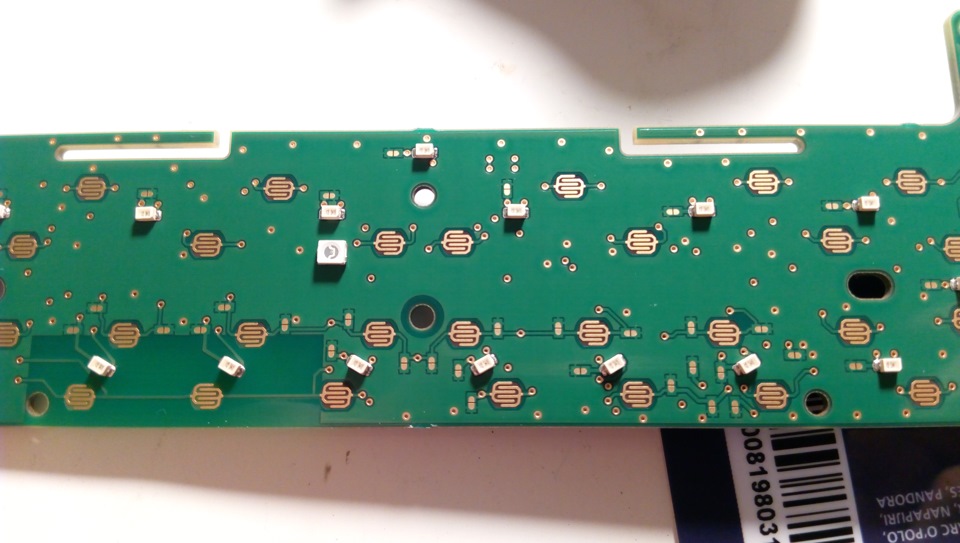

всі світлодіоди вже впаяні, і красуються на своїх посадковихмісцях
Робота звичайно копітка і не для людей зі слабкими нервами, алерезультатом я дуже задоволений . Так тепер все по феншую >
Так що якщо раптом кому треба таке зробити — за окрему плату:))))
Коментарі20
Здорово вийшло
Ось ви чіпляєтеся. Все чудово, давай в тому ж дусі!
ззаду впаюються?
щось не зовсім зрозумів питання? Світлодіоди smd не можу впаюватися ззаду. На фото ж начебто все видно, впаяно на лицьовій стороні
мав на увазі, може ніжки виходять ззаду, я жодного разу не впаював сам. Все тепер зрозумів. Чет я боюся!
її, це ж smd у них поверхневий монтаж. Так для паяння потрібно мати руки, що не трясуться )
Хоч, що не кажи, не в колір)))))
Все там чітко )
Ну добре, умовив. Чітенько, в колір.
Внесу поправку. Підібрали світлодіоди в двох корпусах 0805 і 1206, 1206 за розміром майже повністю накривав контактний майданчик, 0805 менше але розмір контактного майданчика дозволять коштувати і їх. як монтажного майданчика більше видно з-під діода.
Все одно магнітола не в колір.
повір це так на фотці трохи спотворилося, насправді все дуже круто ) Ну а якщо сильно причепитися, то у мене рідна RD4 світила так само, а це все тому так здається на фото що світлові канали на магнітолі вже ніж на тому ж кліматі, звідси і здається щ...
Тоді все чудово.
я додав більш вдале фото, можеш подивитися )
Так, зараз вдале фото. Тепер гармонія у кольорах.
Дякую, самому приємно )
Ось це правильна доробка. Оригінальний стиль авто збережений. Дотримуйся такої ж іделогії надалі і нехай прибуде з тобою сила.
може треба було навпаки, все в червоний перепаяти?)
Та не. Мені червоний агресивним здається -)
Нормал, молодець, більшість би забило. Мені треба перепаяти один діод на кермі, на кнопці + круїзу не горить. Може ми якось навесні за чашкою пива подивимося? Ато братися ніхто не хоче(
