Вирішив проблему якості мікрофона для RD45

Як я писав раніше, при установці нової RD45 був не дуже задоволенийякістю мікрофона, чути мене було глухо, як ніби я сидів десь уметрах 5 від мікрофона.
Довго мучився, не знав як вирішити цю проблему.

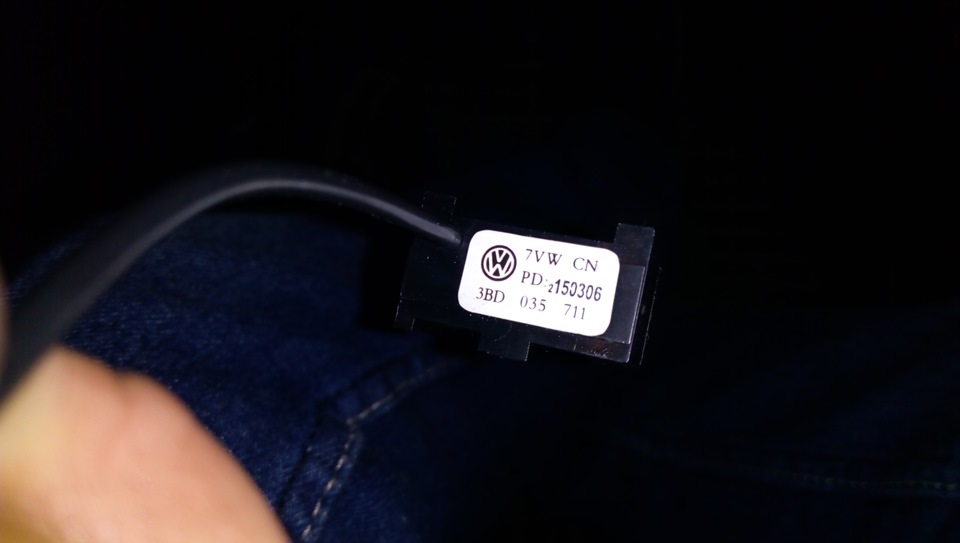

Причиною всьому була особливість конструкції даного мікрофона.
типу фірмовий мікрофон. :)

Особливість полягає в тому що на виході у нього два дроти (плюс імінус), але є одне але, коли я розібрав його я побачив там схему, звідси закралися думки що не все так просто в цьому мікрофоні, імав рацію, тицьнув тестером у роз'єм і виявив там напруження, а цеозначає, що крім самого звукового сигналу на схему мікрофона ще йподається живлення, та ще мікрофон тут застосовується електретноготипу. Весь інтернет ніяк не міг знайти жодних зачіпок, всі схемиякі знаходив зводилися до трьох дротів, живлення, сигнал і корпус, що мене не влаштовувало так як у магнітолі примудрилися реалізуватицей процес всього по двох дротах.
І ось суто випадково натрапив на те, що мені треба, а саме схемапідсилювача мікрофона з фантомним харчуванням. Саме ця технологіязастосована в магнітолі RD45.

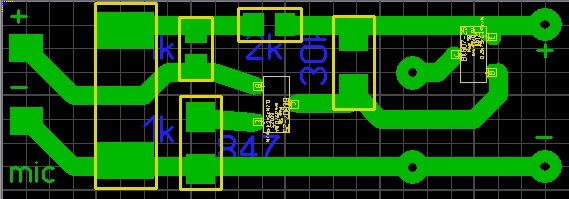

Вирішено, треба пробувати, закупивши всі деталі, почав проектуватидруковану плату в прозі Sprint Layot за схемою звідси

бо місце мало, вирішив робити на smd деталях, вони дуже маленькі такомпактні, але паяти їх звичайно це окрема тема :)
Ну а далі кому цікаво трохи теорії виготовлення друкованих плат вдомашніх умовах за технологією ЛУТ (лазерно-прасна) технологія:)).

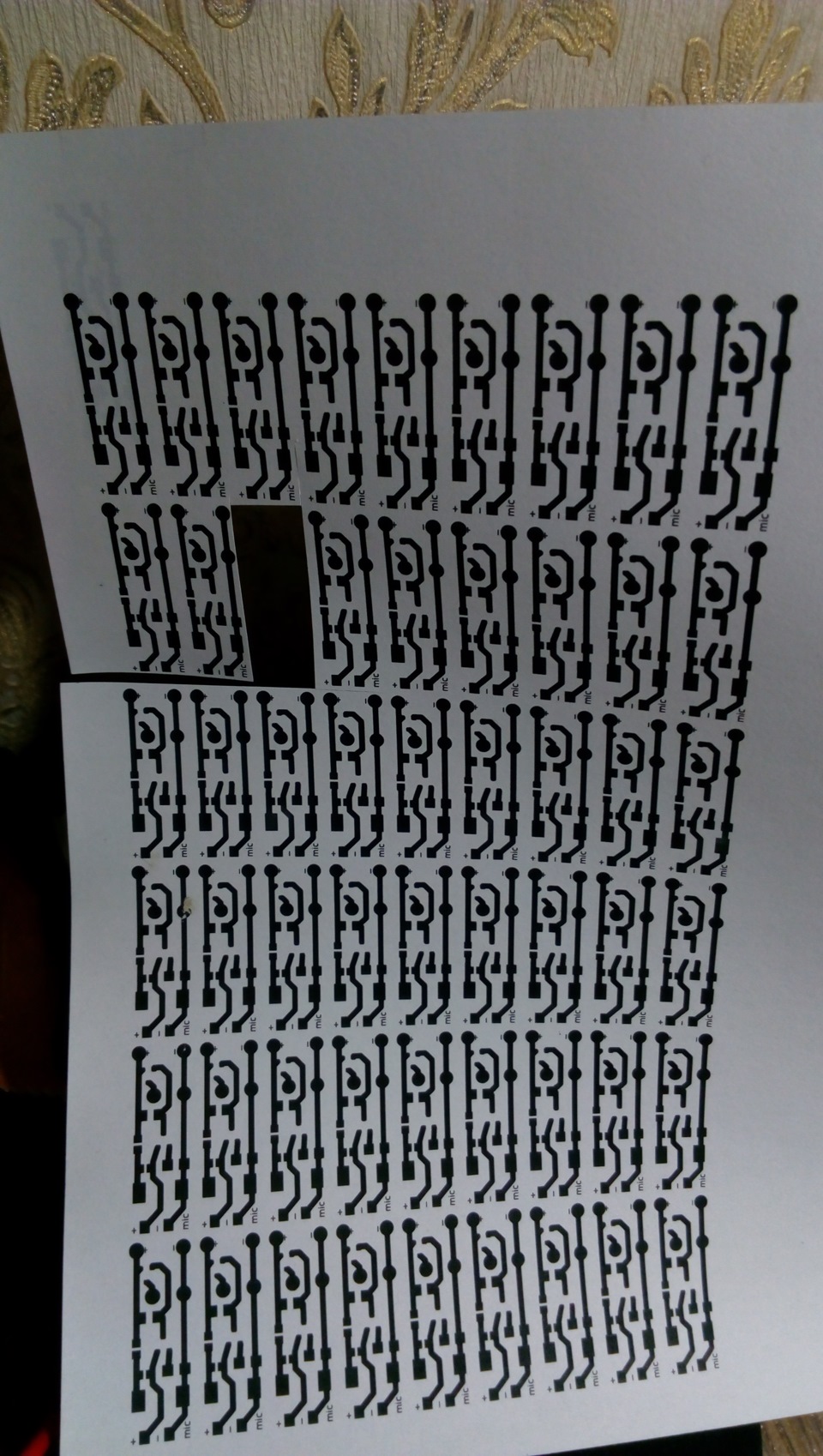

Друкуємо дзеркально, нашу намальовану плату, на принтері бажановідключаємо режим економії тонера
вибираємо найнасиченіший малюнок і вирізаємо

> Далі беремо склооліт і вирізаємо потрібного розміру заготівлюдля плати

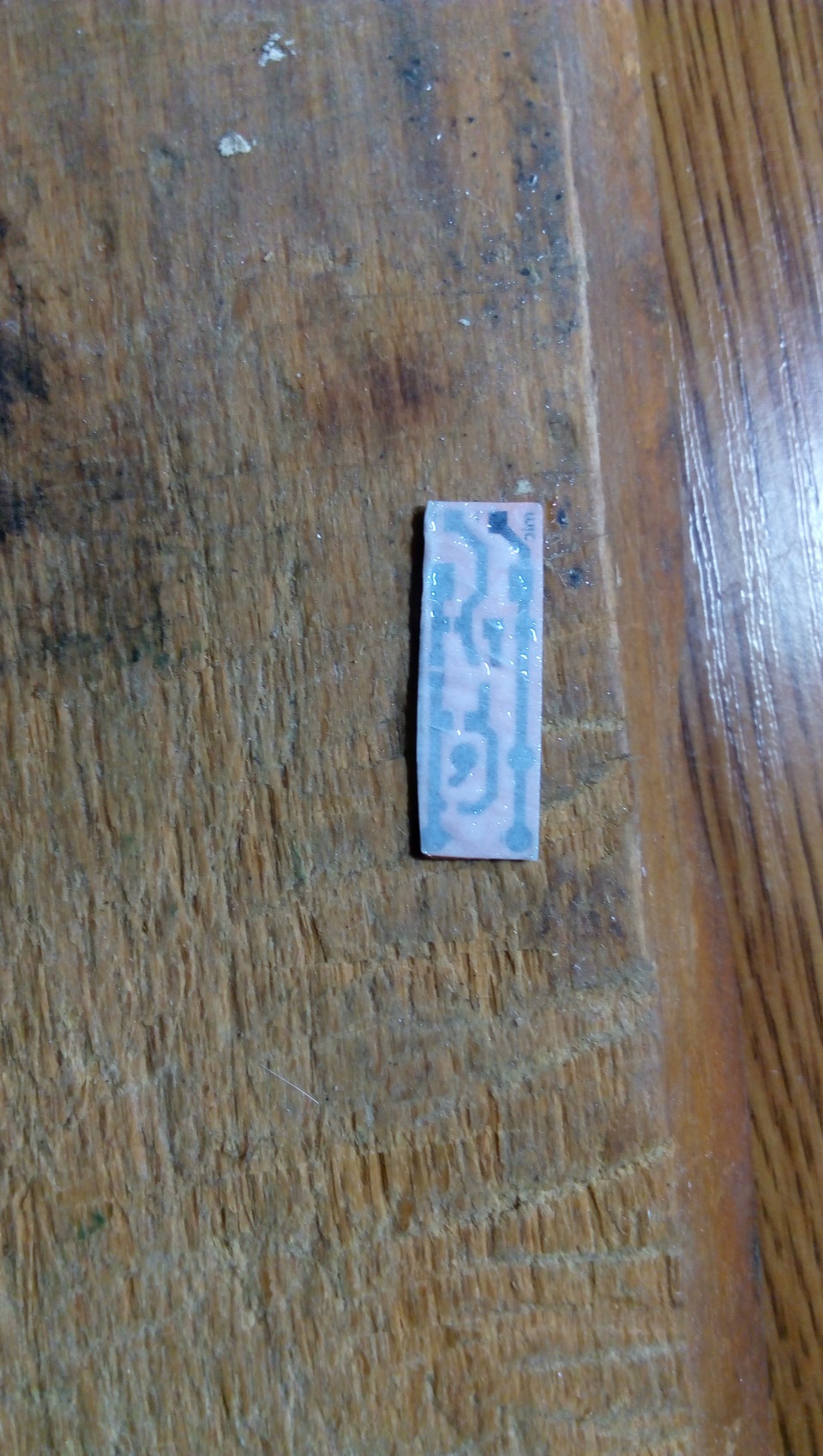

далі все просто, розігріваємо праску на максимум і акуратнопочинаємо пригладжувати наш відбиток на склооліт для того, щобтонер передрукувався на мідну фольгу, гріємо і трохи давимо, проходимо всі ділянки

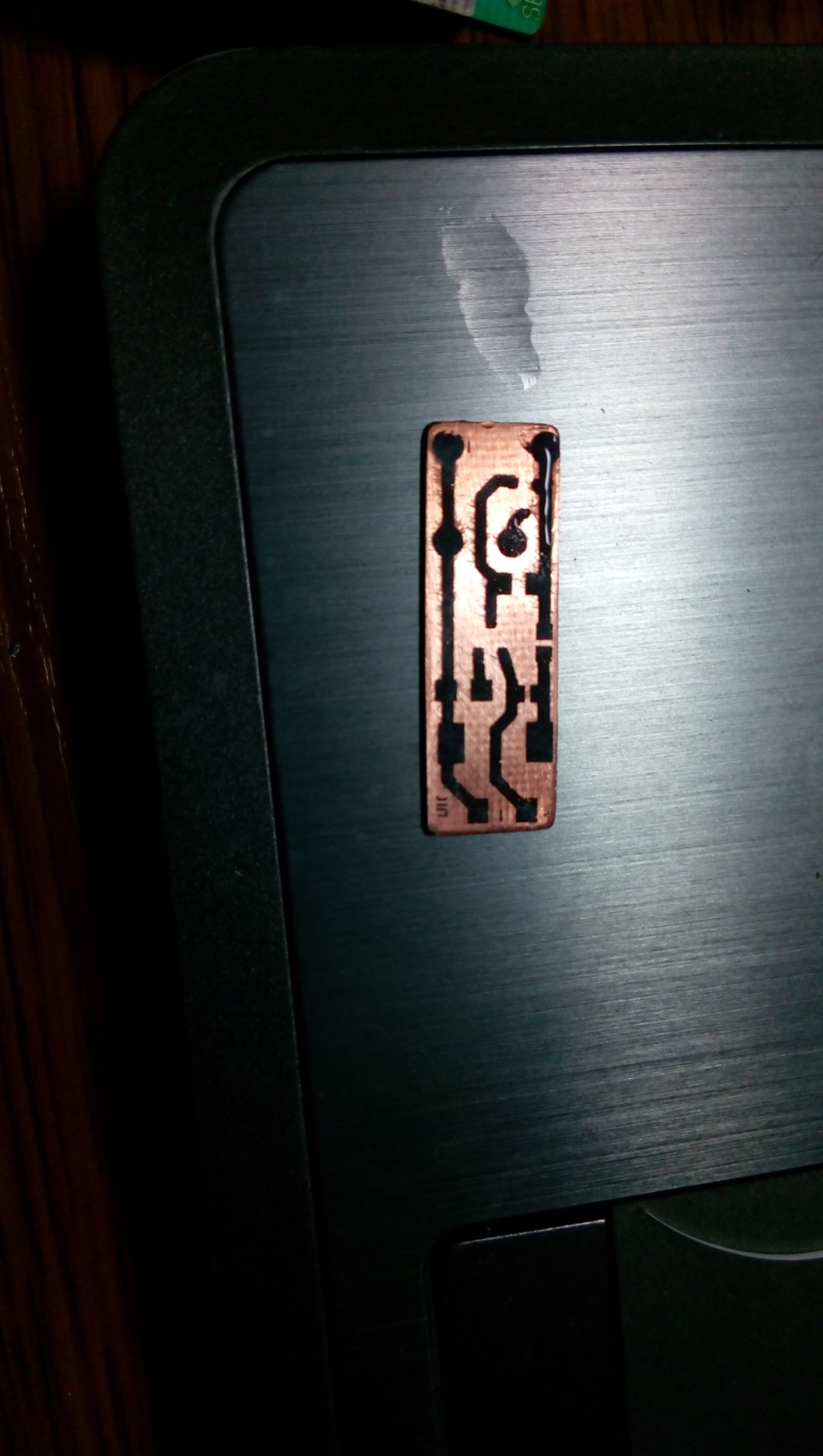

далі йдемо у ванну і під водою розмочуємо папір і починаємопальцями акуратно скочувати папір, так щоб оголилася мідь ізалишився чіткий малюнок наших майбутніх доріжок. Травимо плату вхлорному залозі або аналогічному розчині, ділянки міді, доріжки підтонером залишаються під захистом лудимо плату за допомогою флюсу іприпою, паяємо всі необхідні деталі. Все плата готова! Роз'єммікрофона Мікрофон для даної схеми щоб не курочити оригінал бувуспішно виколупений з непотрібної гарнітури Nokia. Далі були тести, з використанням осцилографа, який нам показав, що плата працюєсправно, на радощах я пішов у машину та почали перевіряти. Якість ігучність стала кращою, але не так як я очікував.
Пішов додому і сів знову колупати плату, почав підбирати резисторищоб збільшити посилення схеми і таки досяг необхідної чутливості.Приріст був майже вдвічі.
вже відкалібрована схема, під потрібне мені посилення, як виднорезистор зелений вже не smd, тому що не було потрібного опору, довелося впихати звичайний.

>
Пішли знову перевіряти… і ось воно… те, що я хотів… чути дужекласно, ніби людина сидить поруч, тепер можна хоч пошепки говорити.для установки в плафон.

обтягнув схему термоусадкою, приліпив мікрофон термоклеєм вид збокурозміри, щоб позбавиться від сторонніх акустичних шумів обклеївпаролоном та й трохи підфарбував щоб через решітку плафона несильно світився світлий паролон
> Кому чого розповісти - не соромтеся, пишіть, ставте лайки:)
