Отже електроніка блоку була "незаймано" чиста. Навіть ні натяку нащось подібне.

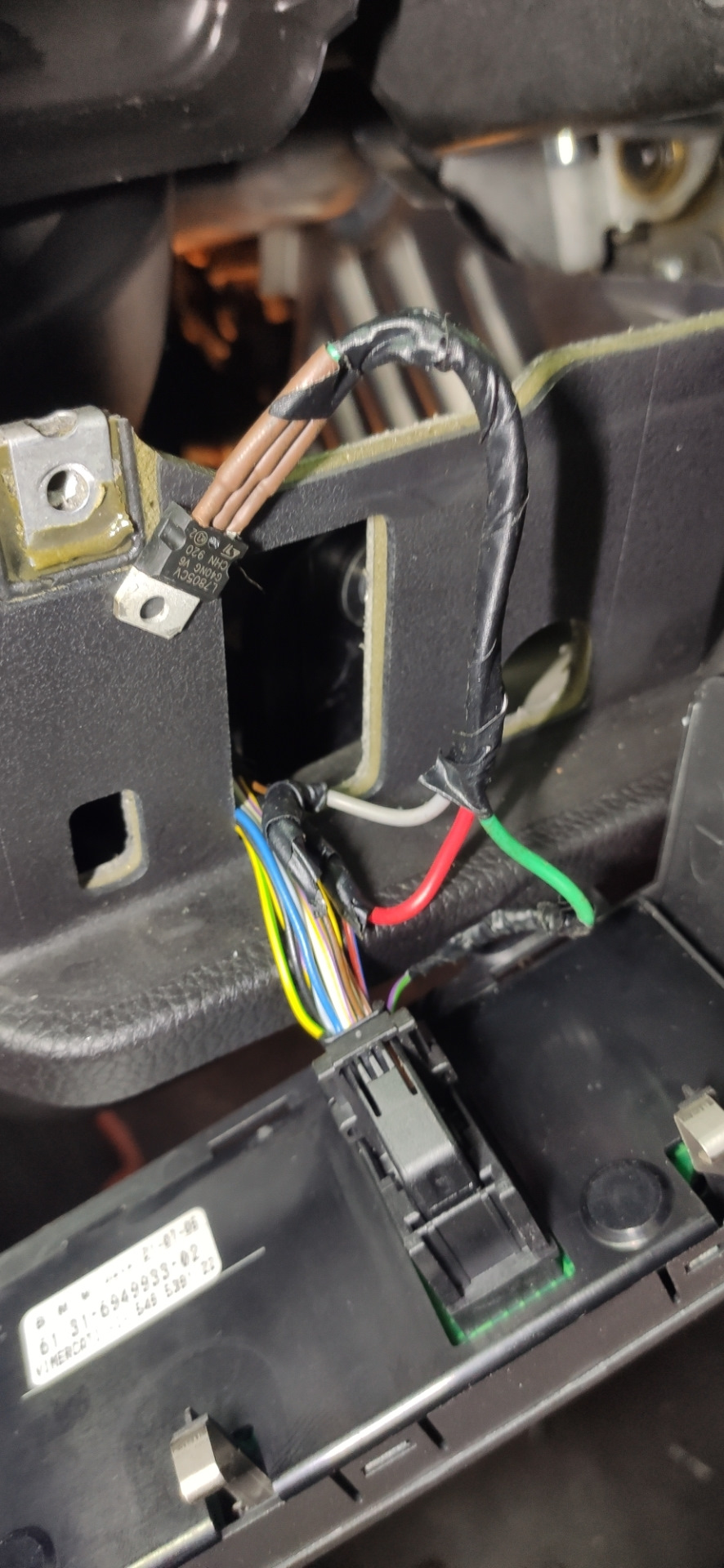

Але... Виявив що Ось виявив якийсь елемент, але мої знання велектроніці не дозволили ідентифікувати цю приблуду. І їїпризначення.

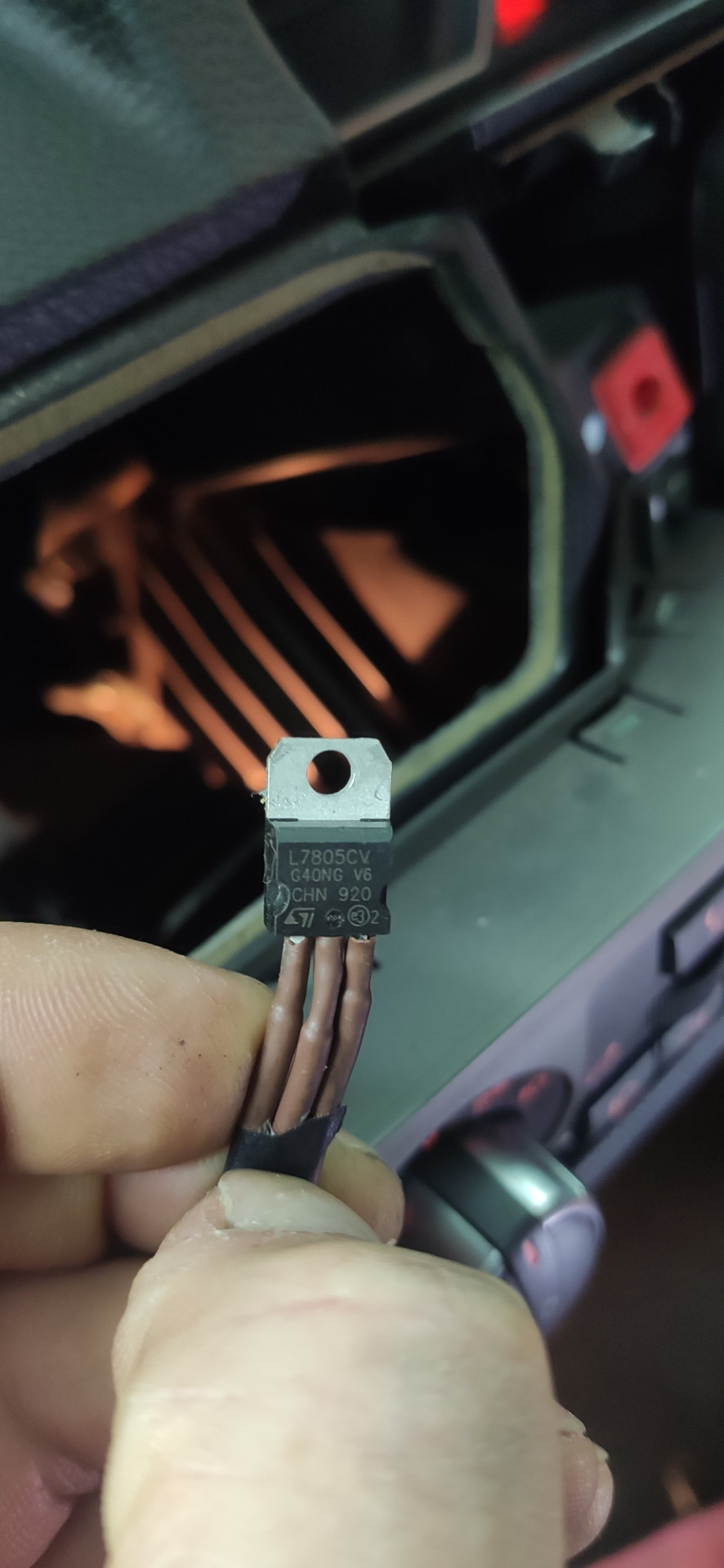

Ось такі символи на ній.
Хто може мені відповісти чи висловити свої пропозиції на темуданого девайсу?
Врізано це диво в коричнево-чорний, фіолетово-зелений ічервоно-синій дроти. Хто може подивитися за що відповідають цідроти і навіщо "врізали" туди цю "приблуду".

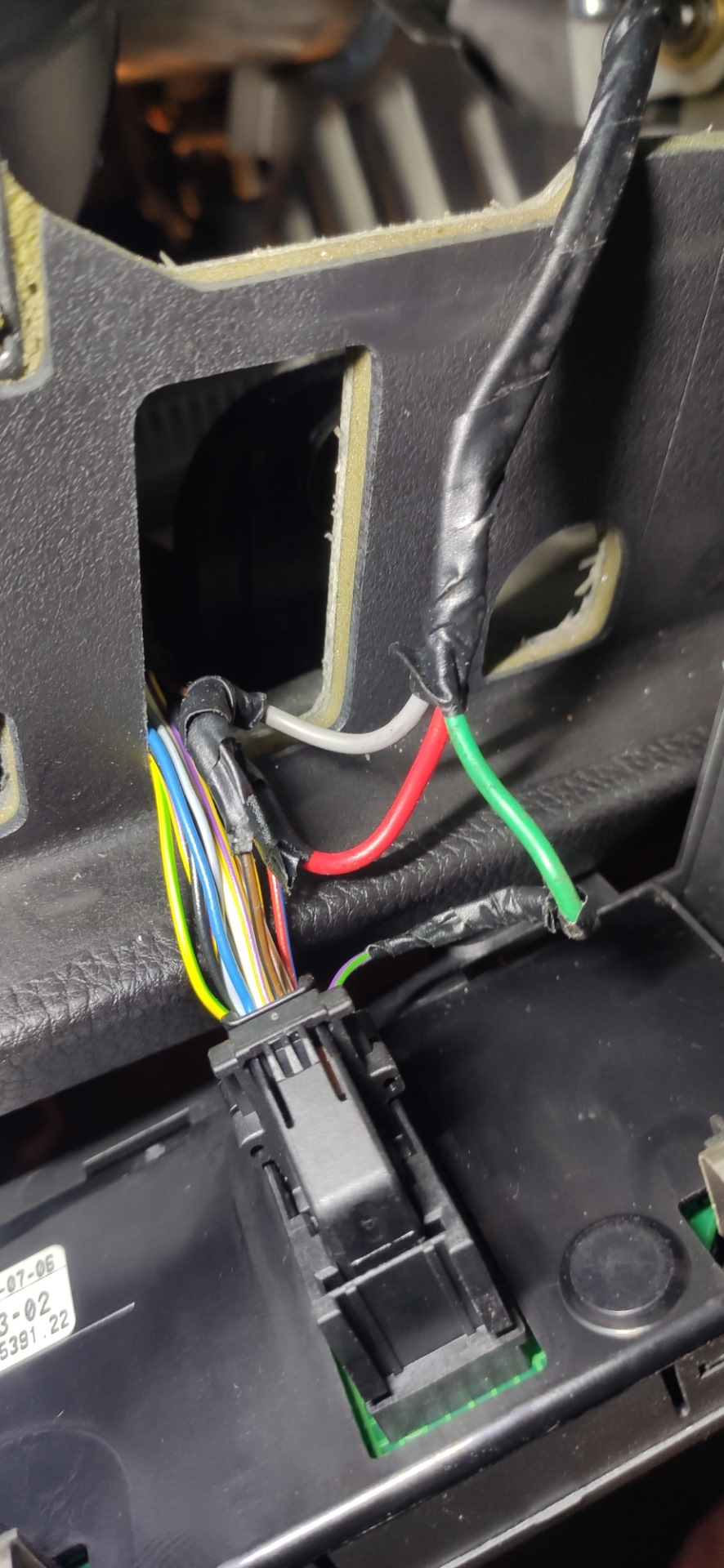

Фото в які дроти врізано
Усім дякую за відповіді!
Коментарі9
Мабуть стабілізатор цей вимагає заміни, тим більше, що без радіатора стояв ... це якщо не вдасться знайти причину, за якою його туди впровадили.
Для початку перевірю харчування на фіолетово-зеленому дроті (має бути 5 вольт начебто), також перевірю скільки вольт виходить зі стабілізатора (може він уже труп), і тоді думатиму, що робити далі. Або все назад з'єднувати або міняти стабілізатор. До ...
Так на ньому написано L7805CV, це на 5В.
У вас обірваний/перерізаний фіолетово-зелений провід. Принаймні видно тільки огризок, що стирчить зі штекера в блоці перемикання світла, де решта провід не видно. Цей провід веде до блоку керування світлом (Lichtmodul), і це 5- ти вольтова лінія, інш...
Спасибі ВЕЛИКЕ за інформацію. Подивлюся, чи є там далі фіолетово-зелений дріт. В ідеалі, якби блок світла працював/працює коректно то можна цей стабілізатор прибрати? Ще розберу і подивлюся сама плата управління.
Ну цей стабілізатор не просто так поставили, швидше за все там щось не працює, не хотіли ремонтувати і вкорячили цей колгосп. Якщо ви знайдете залишки цього кабелю і на 5В лінії буде все ок, то відпаюйте це непорозуміння і з'єднуйте розірваний кабель...
Коротше якщо на тому дроті буде 5 вольт, то його можна тільки з'єднати назад і все, решта не чіпати. Завтра перевірю звичайно. Справа в тому, що при покупці (а це 2018 рік, листопад місяць) все працювало. Проблеми з приладовою панеллю почалися тижден...
Стабілізатор на 5в, я такі користую коли оптику запитую для режиму габариту. Або 6-вольтовий використовую.
Дякую за відповідь, але хотілося б дізнатися призначення. Навіщо наші Кулібіни його впровадили? Яку мету слідкували?
