Доснащення штатною системою ULF (Bluetooth)

Перед новорічними святами був випадково виявлений і закупленийкомплект штатного блютузу з е39 2002 року. TCU.
У штатній системі все влаштовувало (монітор16/9) крім телефонії, тому що тримати окрему сім-карту безглуздо, а наші оператори(vodafone, life), мабуть, застрягли ще в минулому столітті івипустити кілька сим-карт з однаковим номером релігія щось недозволяє… Тому доводиться викручуватися. Мікрофоном, а так якприкурювач на центральній консолі, то звук дуже слабкий.Так, є FMмодулятори з виносним мікрофоном, але вже не хотілося змінюватишило на мило і постаратися вирішити питання глобальніше., чому непоставив ТРІОМА, ЯТУР, ГРІМ і таке інше.
Причин тут для мене дві
1. Всі ці пристрої не можуть забезпечити заводську логіку роботигучного зв'язку, штатної телефонії.
2. Потрібно тягнути додатковий мікрофон з багажника в салон і десьйого тулити (тоді вже можна і FM трансівер використовувати, тягнутинічого не потрібно). З чого складається комплект дооснащення .Stage 1.

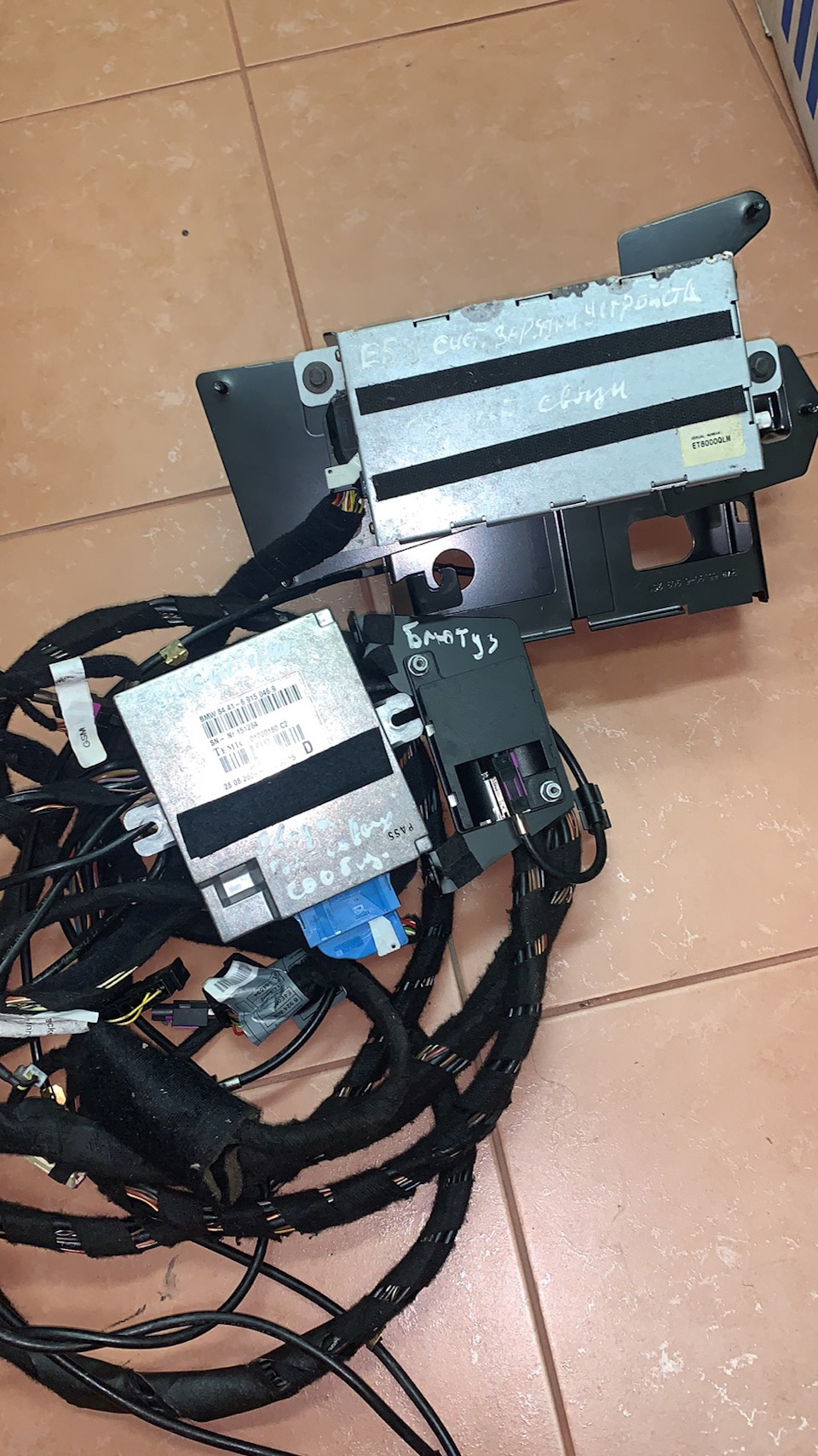

детальки

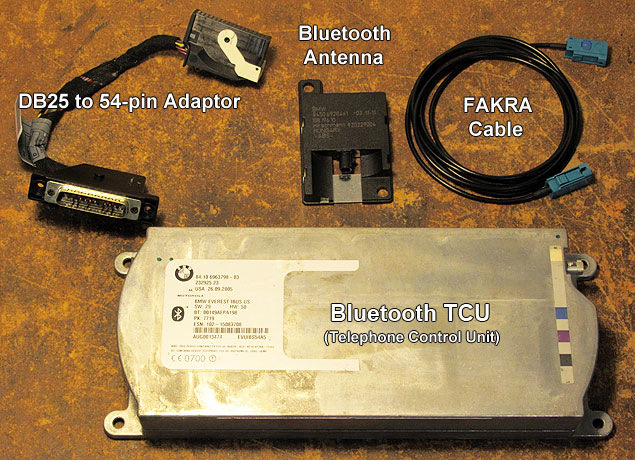

детальки
1. ULF блок. Тут важливо вибрати свіжіший рік.
Гарний опис є тут

Якщо коротенько, то чим новий цей блок — тим краще. В ідеальномуваріанті потрібно шукати 2006 року і новіше.
Бо, припустімо, перші блоки 2002 року не працюють з новимителефонами (з'єднання постійно відвалюється), а використовуватийого зі штатною Nokia 6230i вже не особливо актуально./>
2. Проведення. Головне тут роз'єм блоку ULF (54 контактний, кабельULF блок - антена блютуз).
3. Адаптер телефону з кнопкою "Pairing".
4. Антена Bluetooth
5. Кабель (адаптер) DB25M--54pin (від ULF блоку до роз'єму TCUблоку). Можна купити на зарубіжних форумах або самому спаяти.Відразу скажу, що тут є нюанси. Stage 2. Включає ще Адаптертелефону з кнопкою "Pairing". Його потрібно переставити у вашпідлокітник. Все стає "bolt on".

Stage 3. Включає ще антенний GSM підсилювач.
Поїхали.
Stage 1. Для більшості.

Процедура загалом описана в картинках ЗДІБ
І я не бачу сенсу описувати те саме.

Зупинюся на моментах, яких не знайшов у мережі, а якщо зустрічав, то чіткої інструкції не було. DB25M--> 54pin

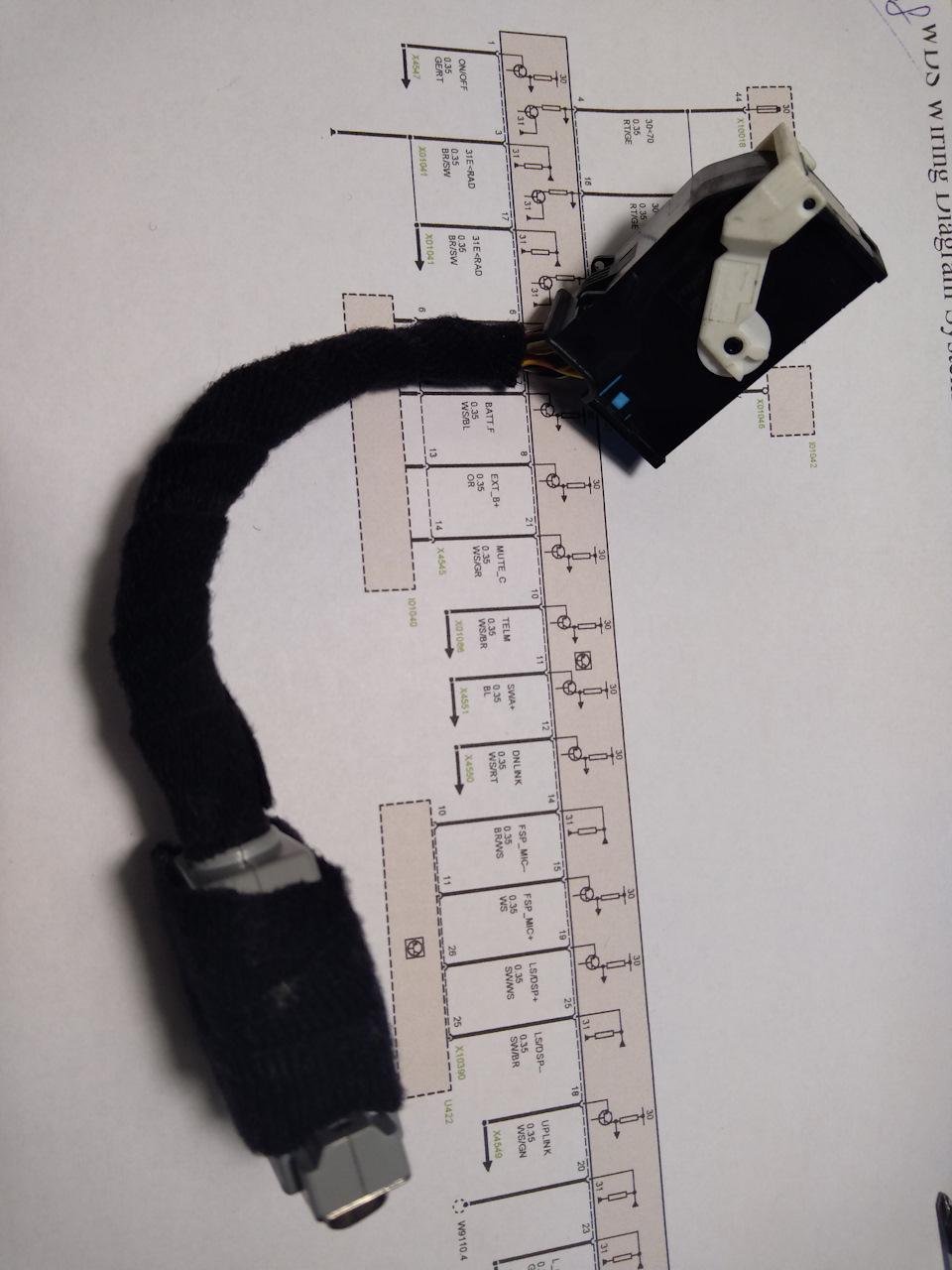

DB25--54pin загальний вигляд

Який спаян за наступною схемою

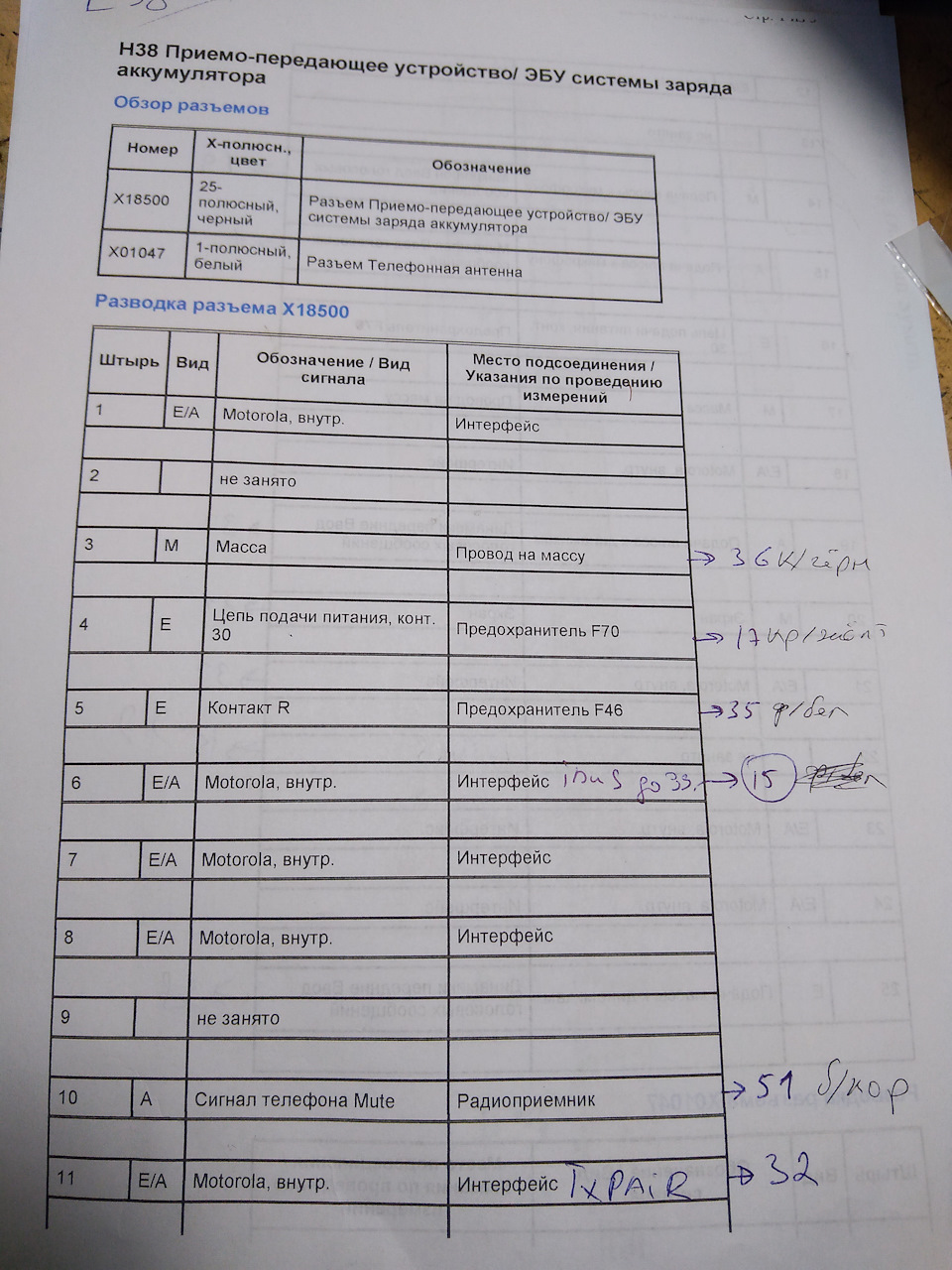

розпинання адаптера1

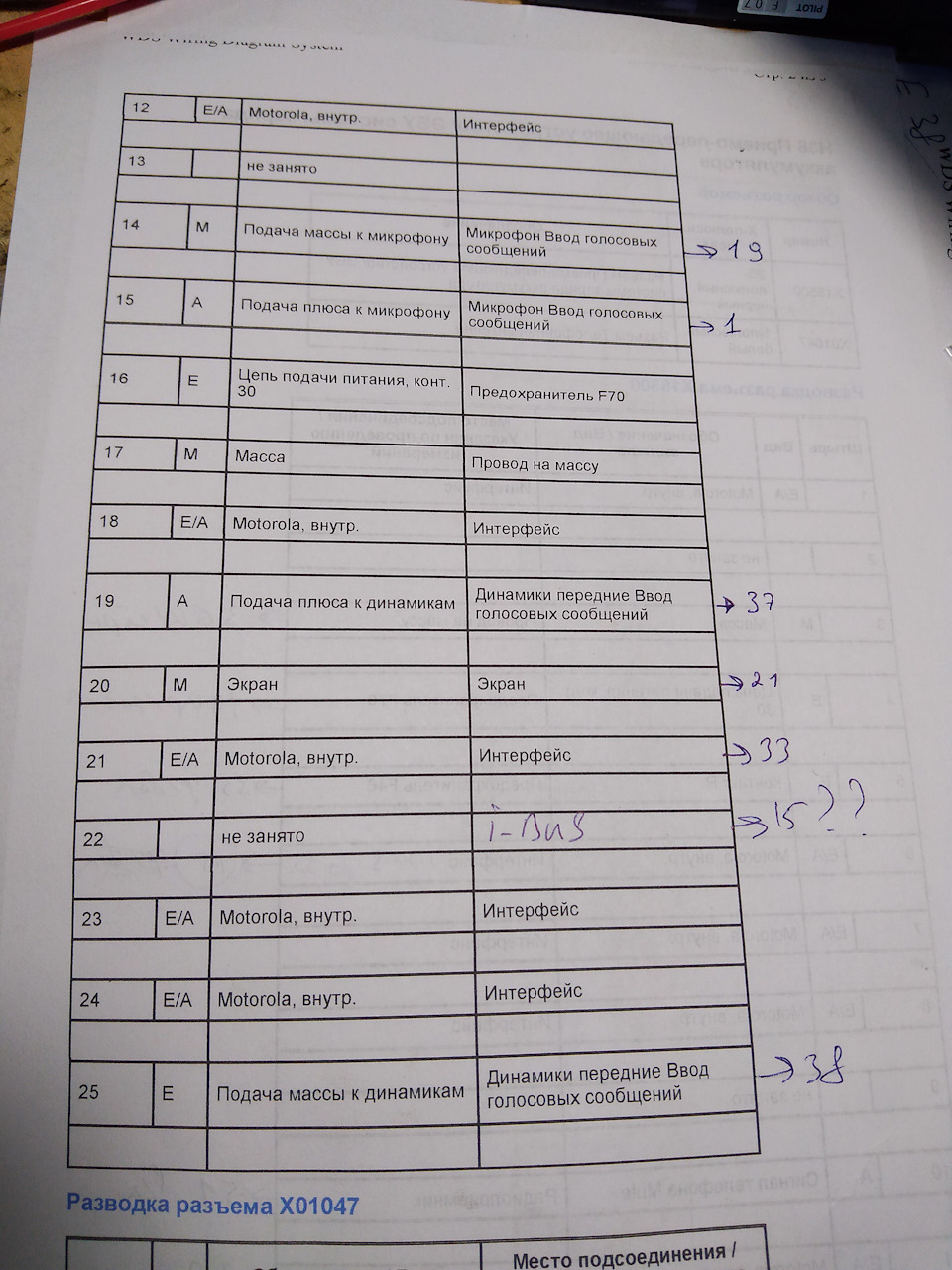

розпинування адаптера 2
Піни з проводами, що не використовуються, видалені з 54pin, щоб незаважало.

Як ви побачите трохи пізніше, після підключення блоку ULF нічогопрацювати не буде, він так само не бачитиметься у діагностиці.Чому? Тому що в DB25 найчастіше відсутній WS/GE провід, він жеI-BUS. Тому його необхідно дотягнути до 54pin роз'єму окремо.Робимо зростку в DB25:

спайка дроту I-BUS
Провід дотягуємо до роз'єму х400, який знаходиться недалеко.X400
Тепер наш блок UFL визначитися в системі, його можна буде побачитиу діагностиці. Також там можна подивитися пароль Bluetooth, якщовін невідомий. Після монтажу антени Bluetooth на задній лівійстійці (кабель простягаємо по кабель-трасі, фото нижче)
тягнемо кабель БТ антени в задню ліву стійку
протягнули
ставимо антенку
у першому наближенні (для самих лінивих) установка закінчена. Длярежиму "pairing" потрібно лише зайти в блок UFL у діагностиці, натиснути там кнопочку "pairing", підключитися телефоном і радітименю, що з'явилося на дисплеї:
менюшка блютуз

> Stage 2. Для терплячих.

Отже, для повноцінного штатного підключення у нас залишилисяпитання з підключенням нового адаптера телефону з кнопкою "pairing", у мене він від Nokia 6320. Адаптер має два роз'єми - коаксіальнийкабель антени і 18 pin чорний. Телефону TCU.
Почнемо з адаптера. Як з'ясувалося, якщо просто підключити новийадаптер замість старого — кнопка "pairing" не працюватиме.
Щоб визначити причину, мені довелося витратити кілька годин, копаючи схеми як на е38 так і на е39/e53.
Причина виявилася проста — сигнали живлення і маси в роз'ємі А117нового адаптера сидять на інших пінах, і вони не збігаються зроз'ємом у відповідь.
А саме нам потрібно переставити піни в роз'ємі нового адаптеранаступним чином:
(вАЖЛИВО:підключення може відрізнятися, залежно від типувстановленого телефону! )
Роз'єм адаптера 18pin тато-------------- -18 pinмама-------------блок ULF 54pin
1(GR) ---PAIRING---1---32
2(BR)---GND---2---NONE
5(RT)---конт. R---8---NONE
13(WS)---TELON---11---11
І дотягнути коаксіальний кабель до блоку ULF, підключивши його напіни нижче (власне, він туди вже був підключений, якщо ви купуваликосу повністю).

підключення коаксіального кабелю до адаптера. Все по заводу. Ну іостанній штрих, це підключення GSM підсилювача (рівень сигналутелефону в машині буде краще, причому не тільки штатного, а всіх).
Для цього потрібно підключити антенний підсилювач за схемоюнижче:
підключення компенсатора

Якщо в машині два телефони, з другим необхідно зробити теж самещо і з першим, підключення однакове.
Ось і все, товариші. Наш кузов не дожив одного року до появи цієїопції в штаті, але це легко можна виправити. Усім стабільнийBluetooth.
