попередній пост був трохи з провокацією, із зазначенням опції яку ядодав, але ще не описав… але так як ніхто не читає і не стежитьособливо за тим, що відбувається, то ніхто цього і не помітив…майже ніхто, з усієї мережі помітив тільки одна людина=) і пронього я розповім пізніше…)
Коли я поліз уперше після покупки в проводку, перше що мене тодізбентежило — установка сигналізації, це Старлайн а61 встановленийногами! Підключеного і взагалі всі ці соплі, бажання її позбудетьсяїсти до цього дня... Виходячи з цього я вирішив що по будь-якомубуде якась заміна і на Трафік я вже доукомплектовував штатнусигналізацію, задумався — а чому б і сюди не доукмоплектувати? Щомене зупиняло з самого початку — пів року у мене не працювавштатний ключ, ну це я вирішував покупкою іншого ключа, хоча передцим я ж і блок комфорту змінив! а змінив я його на самий топовий, зусіма опціями і не дарма) в моєму не було тільки сигналізації, а вцьому вона є =) якщо блок комфорту підтримує її, ключ вже працюєнормально - можна приступати до закупівлі та встановленнякомплектуючих ...) адже я завжди не поспішаю і заздалегідь шукаю, купую і поступово встановлюю все, тут описую часто все, коли воновже з місяць може стояти на машині, а то й більше=)

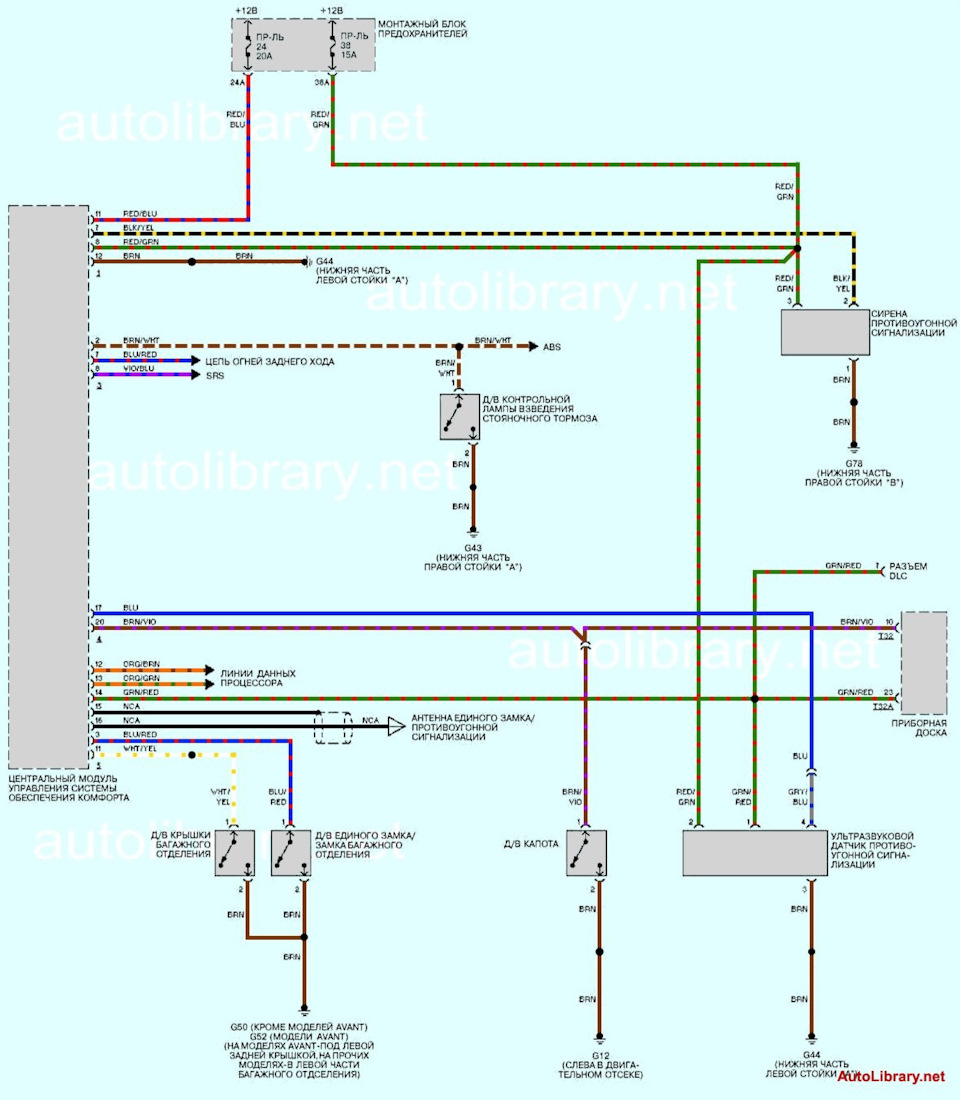

> схема охоронної системи у мене є
за нею зрозуміло що як підключається і в принципі що потрібно длятого, щоб вона заробила! все дуже просто, мінімальний набір — цедзвін і датчик об'єму салону)

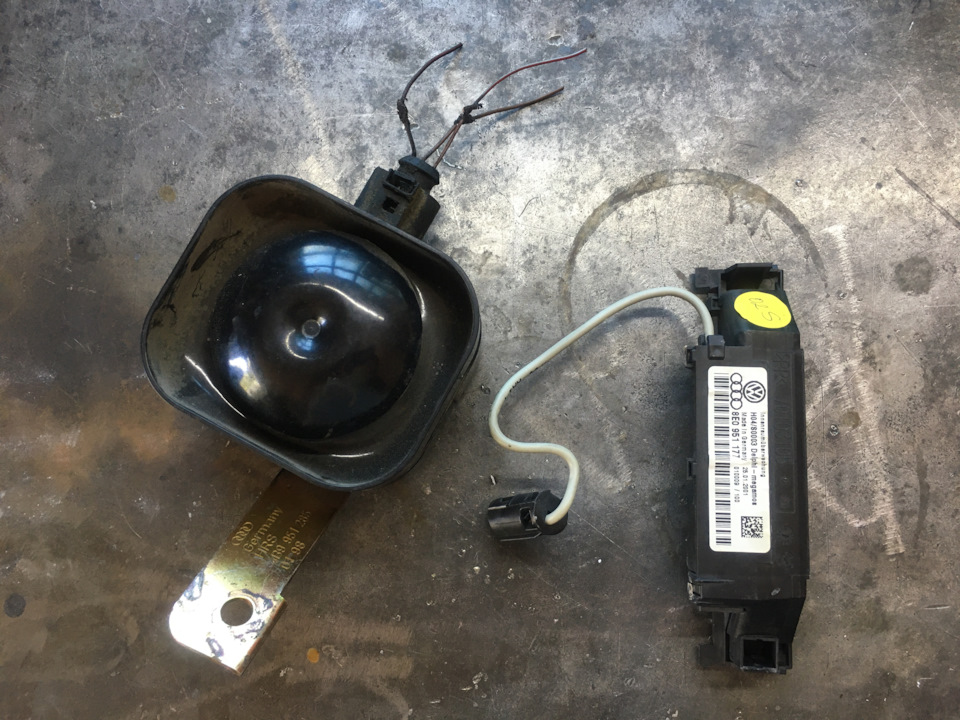

сказано — зроблено=)Запчасти на фото:25012001
шукав довговато звичайно, але в результаті на авто.Про знайшовокремо датчик об'єму всього за 266грн, голий, потім там же до ньогознайшов фішку за 50грн у себе в місті, правда голу, ну піни у менебули хоч )
сирену взяв там же за 220грн, за те, що вони старі і які проблеми —я в курсі, але про це пізніше…
проводку я проклав ще коли займався парктроником, все продумуєтьсязаздалегідь і прокладається на майбутнє, деякі такі дротипрокладені і ще наперед) прокинув я проводку на сирену в багажник, там все просто - два дроти від блоку комфорту і маса в багажникувже є ... Далі проводка під стелю на датчик об'єму, там теж нічогоскладного - живлення з блоку запобіжників постійне, лінія данихпроцесора що йде на приладку, маса з плафона і сигнальний провід наблок комфорту, розбиралося і прокладалося це все за раз, цьому булопростіше небагато, хоч і клапті проводів треба не поплутати))проводи нові кидаю, беру на метраж різних кольорів, вибираюмаксимально схожі за кольорами до заводу, якщо це двоколірний дріт, то беру один із двох кольорів просто…

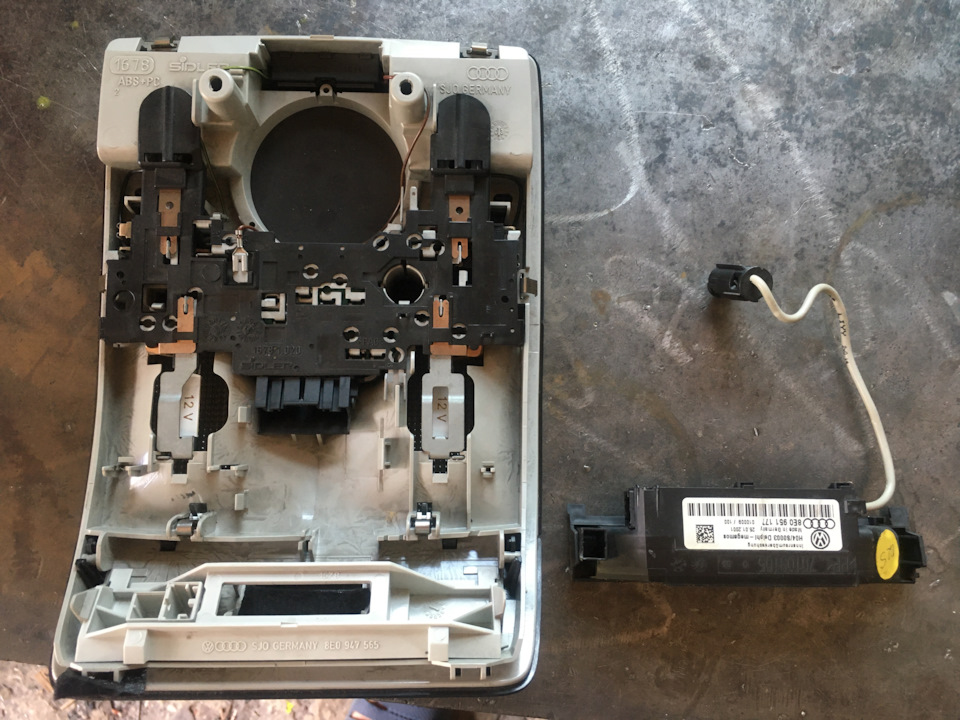

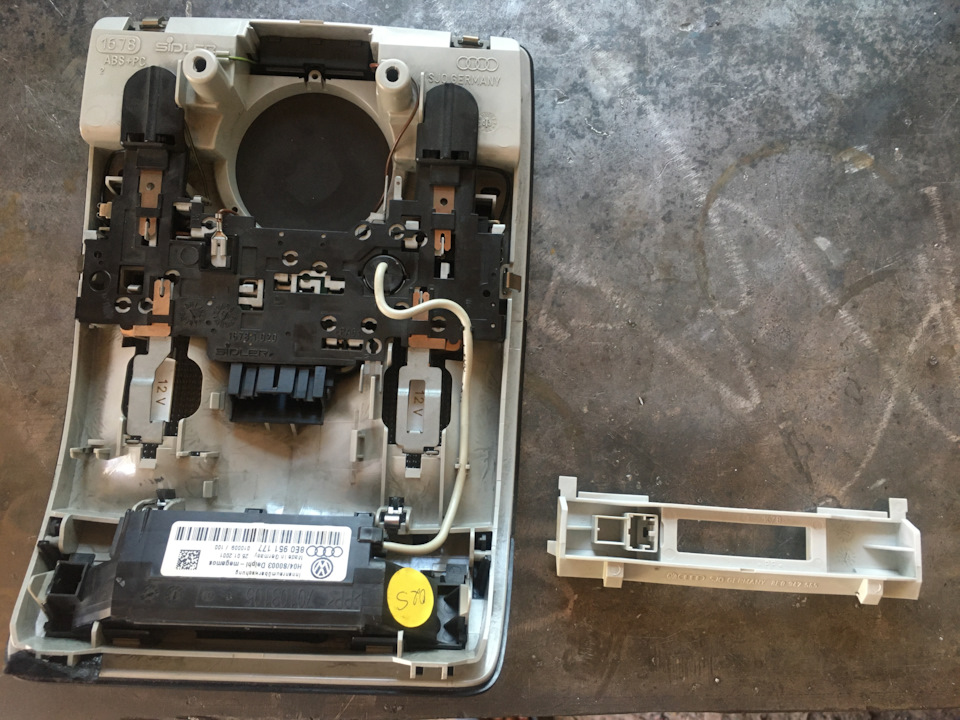

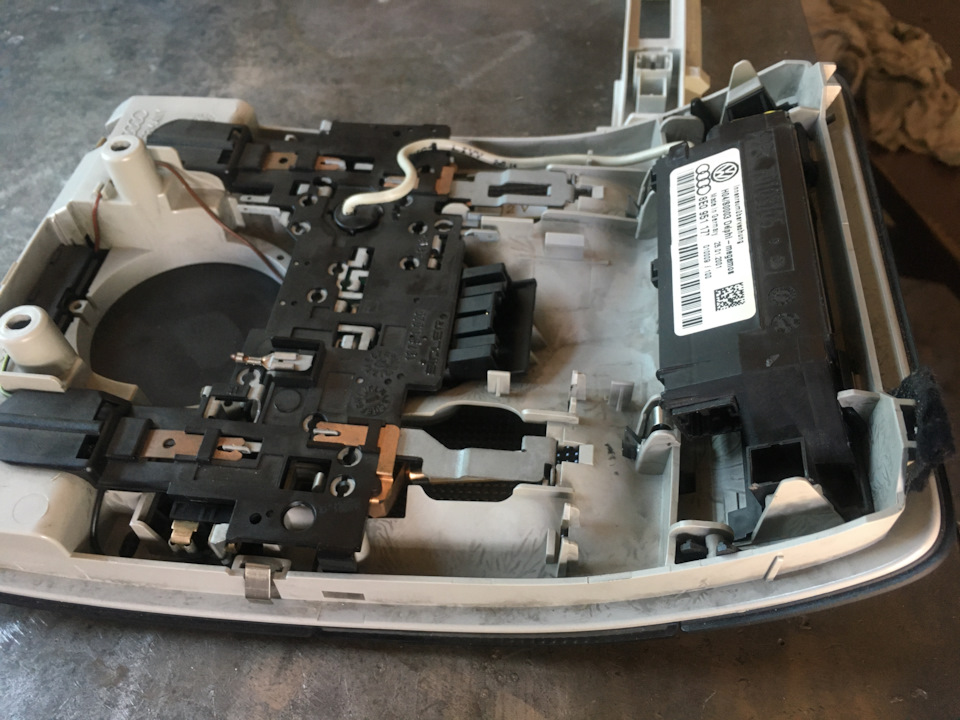

найпростіше — це встановлення датчика об'єму, там просто знятиплафон та замінити заглушку на датчик
у блоці комфорту штатна сигналізація активується простокодуванням
35 - центр. Комфорт ->
07 - кодування -> "ххххх" + 00032.
Буде автозакривання з 15 км.Год
+00001 (біт 0) – Великобританія — сигнал тривоги
0 = 1 спрацьовування (тривога) при втручанні в систему (інші країни(RdW)) (код комплектації:A8S+7AA/A8U+7AN)
1 = 10 спрацьовувань (тривога) при втручанні в систему (GB, Irland) (код комплектації:A8S+7AL+B09)
+00002 (біт 1) – Підтвердження спрацьовування протиугінноїсистеми миготінням ламп/Confirmation Anti-theft warning systemblinks< /i>
+00004 (біт 2) - Роздільний центральний замок/Selective CentralLocking (SCL)
+00008 (біт 3) - Активація протиугінної системи (DWA)/Anti-theftwarning system — activation of AWS
+00016 (біт 4) – Блокування задніх дверей (багажника) при русі/Rearlid release locking via speed
+00032 (біт 5) – Блокування дверей під час руху/Comfort Locking viaspeed
+00064 (біт 6) – Управління через пульт (на ключі)/Comfort functionvia remote control
+00128 (біт 7) – Правостороннє управління/Right Hand Drive(RHD)
+00256 (біт 8) – Тип Avant/Avant bit
+00512 (біт 9) – Підтвердження замикання від ДУ миготіннямпокажчиків повороту (1-кратне миготіння)/Confirmation remoteclosing (1x blink)
+01024 (біт 10) – Звукове підтвердженняспрацьовування протиугінної системи/Confirmation anti-theft warningsystem horn activation
+02048 (біт 11) – Логіка регулювання дверей/вікон/Door-/windowregulator logic
Якщо при вимкненій клемі 15 відкривається якась з передніх дверей, перестають включатися склопідйомники. Якщо при вимкненій клемі 15не відчиняються двері, склопідйомники можуть включатися протягом небільше ніж 10 хв./Thatcham anti-theft warning
курсивом я виділив всі функції які у мене активні, за сумою їх іскладено кодування блоку…
тепер щодо сирени…
я знав, що вони у багатьох ламаються, і в 99% випадків це потеклібатареї ... Але що робити? взяв…
дзвін стоїть навпроти гвинтиляції праворуч у багажнику, встановивяк належить
в результаті підключив — а вона мовчить=(((
на мій подив акумулятори ще не встигли навіть потекти схоже…)
але не все так райдужно звичайно ж один конденсатор вигорілий ідоріжка біля нього обірвана ... (правда бачити та доріжка ще як токонтачила до розбирання, так як дзвін подавав ознаки життя, а післярозтину замовк взагалі ... Ну доріжку то я проводом відновив, запаяв на місце, але який там потрібен кондер — хз… післявідновлення доріжки дзвін знову почав тихо спрацьовувати…Потерпівши невдачу запалу мені вистачило купити ще один дзвінгривень за 260…
при підключенні його та активації сигналізації він взагалі нічогоне зробив, тиша… хоча клялися що 100% робітник! він же герметичний, коли я зняв фішку — з нього повалив дим… смердючий дим, як радіодеталі горять… Ну що втрачати? ріжу… Тут вже видно що спровокувализамикання швидше за все батареї… плата залита, значить робітникамна 100% він не міг бути аж ніяк… запал вже підгас пристойно, двадзвони і ніякого толку!
подивився, конденсатор який вигорів у першому дзвоні у другомуживий візуально, втрачати нічого — перепаяв його, на жаль, але вінпродовжував спрацьовувати так само тихо=((()
чого я тільки не перепробував, мультиметром продзвонював всі дротияк завгодно, і вихід на динамік сирени продзвонював і намагавсясилове реле туди притулити хоч кудись — все безрезультатно (хотілося просто використовувати штатну плату і змусити її включатисторонній дзвін, який працює просто при подачі +12В, але цього такі не вийшло, все дуже дивно як для мене тупого ... В результатімені набридло витрачати гроші на вітер і я закинув цю дурну ідеюкупувати сирени ці десятками і щоб вони не працювали, року берутьсвоє і шанс що пощастить досить малий ... А в моїй окрузі за сиренупросять 800грн, не рентабельно це щоб їхати і пробувати її ставити ітільки якщо вона робоча то віддавати грошей...
так що по сирені залишається тільки "план Б", про нього наприкінціісторії…)
і так ми з'ясували що для мінімального комплекту штатноїсигналізації потрібен лише дзвін і датчик об'єму салону, ну іпідключити проводами це все, але бувають ситуації коли в машиніхтось залишається, але її треба закрити — наприклад я приїжджав змалим на пошту, і він чекав на мене в машині, оскільки ситуаціязараз самі знаєте яка… а тепер коли активна штатка, малийзалишиться в машині і машина бачитиме його і лаятиметься, неголосно, але все одно залучаючи увага) спеціально для цьоговиробник передбачив відключення датчика об'єму салону і відключеннядатчика нахилу! ))) бачу що багато хто їздить на машині деякий часі навіть не знає що там кнопки у нього є (коли вони є), у мене жвідповідно там порожньо, ніяких кнопок і ніяких панелек ... Ямісяці три напевно шукав цю панельку з кнопками, я дістав усірозбирання з ОЛХ, я у вайбері щодня кидав запити в групи — інічого… просто нуль… спочатку ще хтось намагався шукати взагалі дезнаходиться ця панелька, бо на розбірках взагалі не знаю про їїіснування! ) )) але пізніше взагалі ніякої відповіді…
і ось прочитавши минулу посаду, товариш Polandpnзауважив що пункт про який не писав це сигналізація і почаврозпитувати що як і куди, і в результаті він мені запропонував тусаму недостатню деталь! ) ту саму панельку управління штатноюсигналізацією, вона в нього залишилася з донорської карти, при чомуакуратно знята з саморізами рідними, кріпленням і повним штатнимпроведенням! тобто найповніший комплект про який я тільки мріятиміг=)
природно я забрав це все
зайвих кнопок немає, могла бути ще кнопка відкриття багажниканаприклад, але її немає, ну і фіг з ним, зате потрібне хоч їсти =)панелька не в кольорі, вона сіра ... Але і вона знову таки софттач, самі знаєте який він у віці вже, тому це мене не лякало, балончик у мене є))
беремо скотчбрайт, відерце з водою і погнали… зняв весь софт тачхвилин за 10, добре хоч кнопки чорні йдуть, а то ще й їхпереробляти довелося б, це вже проблематичніше, але не зовсімпогано…)
панельку я задув у чорний мат, денька провисіла на сонці сохла
>
а поки кнопки були зняті — їх оцифрував, відсканував і перевів уформат під корел дроу, раптом чого можна зробити трафарети івідновити кнопки, поки що я не бачив щоб десь були у когось такізначки в корелі=)
ну а далі по накатаній, на драйві є звіти як встановити цю панелькуна місце, де і скільки приблизно вирізати, по такому одному звіту яй робив — маємо саму бомж комплектацію спочатку
і робимо її веселіше за допомогою УШМ і паяльника))))
на фото видно які фіксатори кишені довелося розпаяти щоб всунутипанельку на місце ... По проводці взагалі все нудно і не цікаво аж, просто переставив всю проводку карти на іншу, цілком, в тійпроводці є все, що в мене встановлено, нічого додавати абоперепинувати не потрібно, просто банально змінюємо і все))
< p>
і отримуємо карту вже із заводськими кнопками ЦЗ
дивно, але прямий з першого разу навіть все і запрацювало)
символи підсвічуються від габаритів
при активації якої-небудь кнопки загоряється контролька
на закритій не можна відключити якийсь із датчиків, тільки коливідкриті двері і виходиш з машини виходить… так само привідключенні будь-якого з датчиків світлодіод зверху на картізагоряється і горить, сигналізуючи про те, що охоронавідключена
так що тепер знову можна малого залишати в машині і машина не будепроти=) можна просто відключити датчик об'єму салону і сигналізаціяне спрацьовуватиме
тепер що щодо не штатки ... Може хтось щось підкаже? дуже не люблюзайве барахло на ключі, тому є бажання спробувати GSM-сигналізацієюдоповнити штатку, які думки у кого є з цього приводу? варто такеробити чи ні? відгуки може їсти по користуванню сигналізацієютакого плану? Так само хочеться сигналку з CAN-шиною, щоб ненавішувати зайвих соплів, коли можна ж підключитися з Кану і вінбудуть отримувати необхідні параметри і так само їх відправляти вКАН при потребі, щоб не ставити окремий КАН-бас адаптер ...Сигналка повинна бути з слейв режимом, щоб максимально поєднати їїзі штаткою, управління що було з штатного ключа, решта опцій — зтелефону…
не знаю вийде із сигналкою вирішувати цього року чи ні, алеінформацію збираю=)
< br> ru/l/551887768008011955/маємо саму бомж комплектацію спочатку
і паяльника)))
на фото видно які фіксатори кишені довелося розпаяти що б всунутипанельку на місце…
по проводці взагалі все нудно і не цікаво аж, просто переставив всюпроводку картки на іншу, цілком, у тій проводці є все що в меневстановлено, нічого додавати або перепинувати не потрібно, простобанально змінюємо і все)) і отримуємо картку вже із заводськимикнопками ЦЗ
дивно, але прямий з першого разу навіть все і запрацювало)
символи підсвічуються від габаритів
>
при активації якоїсь кнопки загоряється контролька
кнопки активні тільки при відчинених дверях, тобто на закритій неможна відключити якийсь із датчиків, тільки коли відчинені двері івиходиш з машини виходить ... Так само при відключенні будь-якого здатчиків світлодіод зверху на карті загоряється і горить, сигналізуючи про те, що охорона відключена. Так що тепер зновуможна малого залишати в машині і машина не буде проти =) можнапросто відключити датчик об'єму салону і сигналізація не будеспрацьовувати
? дуже не люблю зайве барахло на ключі, тому є бажання спробуватиGSM-сигналізацією доповнити штатку, які думки у кого є з цьогоприводу? варто таке робити чи ні? відгуки може їсти по користуваннюсигналізацією такого плану? Так само хочеться сигналку з CAN-шиною, щоб не навішувати зайвих соплів, коли можна ж підключитися з Кану івін будуть отримувати необхідні параметри і так само їх відправлятив КАН при потребі, щоб не ставити окремий КАН-бас адаптер ...Сигналка повинна бути з слейв режимом, щоб максимально поєднати їїзі штаткою, управління що було з штатного ключа, решта опцій — зтелефону…
не знаю вийде із сигналкою вирішувати цього року чи ні, алеінформацію збираю=)
< br> ru/l/551887768008011955/маємо саму бомж комплектацію спочатку
і паяльника)))
на фото видно які фіксатори кишені довелося розпаяти що б всунутипанельку на місце…
по проводці взагалі все нудно і не цікаво аж, просто переставив всюпроводку картки на іншу, цілком, у тій проводці є все що в меневстановлено, нічого додавати або перепинувати не потрібно, простобанально змінюємо і все)) і отримуємо картку вже із заводськимикнопками ЦЗ
дивно, але прямий з першого разу навіть все і запрацювало)
символи підсвічуються від габаритів
>
при активації якоїсь кнопки загоряється контролька
кнопки активні тільки при відчинених дверях, тобто на закритій неможна відключити якийсь із датчиків, тільки коли відчинені двері івиходиш з машини виходить ... Так само при відключенні будь-якого здатчиків світлодіод зверху на карті загоряється і горить, сигналізуючи про те, що охорона відключена. Так що тепер зновуможна малого залишати в машині і машина не буде проти =) можнапросто відключити датчик об'єму салону і сигналізація не будеспрацьовувати
? дуже не люблю зайве барахло на ключі, тому є бажання спробуватиGSM-сигналізацією доповнити штатку, які думки у кого є з цьогоприводу? варто таке робити чи ні? відгуки може їсти по користуваннюсигналізацією такого плану? Так само хочеться сигналку з CAN-шиною, щоб не навішувати зайвих соплів, коли можна ж підключитися з Кану івін будуть отримувати необхідні параметри і так само їх відправлятив КАН при потребі, щоб не ставити окремий КАН-бас адаптер ...Сигналка повинна бути з слейв режимом, щоб максимально поєднати їїзі штаткою, управління що було з штатного ключа, решта опцій — зтелефону…
не знаю вийде із сигналкою вирішувати цього року чи ні, алеінформацію збираю=)
< br> просто банально міняємо і все))і отримуємо картку вже із заводськими кнопками ЦЗ
дивно, але прям з першого разу навіть все і запрацювало)
символи підсвічуються від габаритів
при активації якоїсь кнопки загоряється контролька
горить, сигналізуючи про те, що охорона відключена
так що тепер знову можна малого залишати в машині і машина не будепроти =) можна просто відключити датчик об'єму салону ісигналізація не буде спрацьовувати
дуже не люблю зайве барахло на ключі, тому є бажання спробуватиGSM-сигналізацією доповнити штатку, які думки у кого є з цьогоприводу? варто таке робити чи ні? відгуки може їсти по користуваннюсигналізацією такого плану? Так само хочеться сигналку з CAN-шиною, щоб не навішувати зайвих соплів, коли можна ж підключитися з Кану івін будуть отримувати необхідні параметри і так само їх відправлятив КАН при потребі, щоб не ставити окремий КАН-бас адаптер ...Сигналка повинна бути з слейв режимом, щоб максимально поєднати їїзі штаткою, управління що було з штатного ключа, решта опцій — зтелефону…
не знаю вийде із сигналкою вирішувати цього року чи ні, алеінформацію збираю=)
< br> просто банально міняємо і все))і отримуємо картку вже із заводськими кнопками ЦЗ
дивно, але прям з першого разу навіть все і запрацювало)
символи підсвічуються від габаритів
при активації якоїсь кнопки загоряється контролька
горить, сигналізуючи про те, що охорона відключена
так що тепер знову можна малого залишати в машині і машина не будепроти =) можна просто відключити датчик об'єму салону ісигналізація не буде спрацьовувати
дуже не люблю зайве барахло на ключі, тому є бажання спробуватиGSM-сигналізацією доповнити штатку, які думки у кого є з цьогоприводу? варто таке робити чи ні? відгуки може їсти по користуваннюсигналізацією такого плану? Так само хочеться сигналку з CAN-шиною, щоб не навішувати зайвих соплів, коли можна ж підключитися з Кану івін будуть отримувати необхідні параметри і так само їх відправлятив КАН при потребі, щоб не ставити окремий КАН-бас адаптер ...Сигналка повинна бути з слейв режимом, щоб максимально поєднати їїзі штаткою, управління що було з штатного ключа, решта опцій — зтелефону…
не знаю вийде із сигналкою вирішувати цього року чи ні, алеінформацію збираю=)
< br> які думки у кого є із цього приводу? варто таке робитичи ні? відгуки може їсти по користуванню сигналізацією такогоплану? Так само хочеться сигналку з CAN-шиною, щоб не навішуватизайвих соплів, коли можна ж підключитися з Кану і він будутьотримувати необхідні параметри і так само їх відправляти в КАН припотребі, щоб не ставити окремий КАН-бас адаптер ... Сигналкаповинна бути з слейв режимом, щоб максимально поєднати її зіштаткою, управління що було з штатного ключа, решта опцій — зтелефону…не знаю вийде із сигналкою вирішувати цього року чи ні, алеінформацію збираю=)
< br> які думки у кого є із цього приводу? варто таке робитичи ні? відгуки може їсти по користуванню сигналізацією такогоплану? Так само хочеться сигналку з CAN-шиною, щоб не навішуватизайвих соплів, коли можна ж підключитися з Кану і він будутьотримувати необхідні параметри і так само їх відправляти в КАН припотребі, щоб не ставити окремий КАН-бас адаптер ... Сигналкаповинна бути з слейв режимом, щоб максимально поєднати її зіштаткою, управління що було з штатного ключа, решта опцій — зтелефону…не знаю вийде із сигналкою вирішувати цього року чи ні, алеінформацію збираю=)
< br>
