ТБ 4:3. Part II

Ну ось нарешті дістався я до штатного монітора :)
Як і писав раніше, — купив штатний монітор з проводкою тавідеомодулем десь півтора року тому :) https://megadriver.org…/288230376151884995/#post

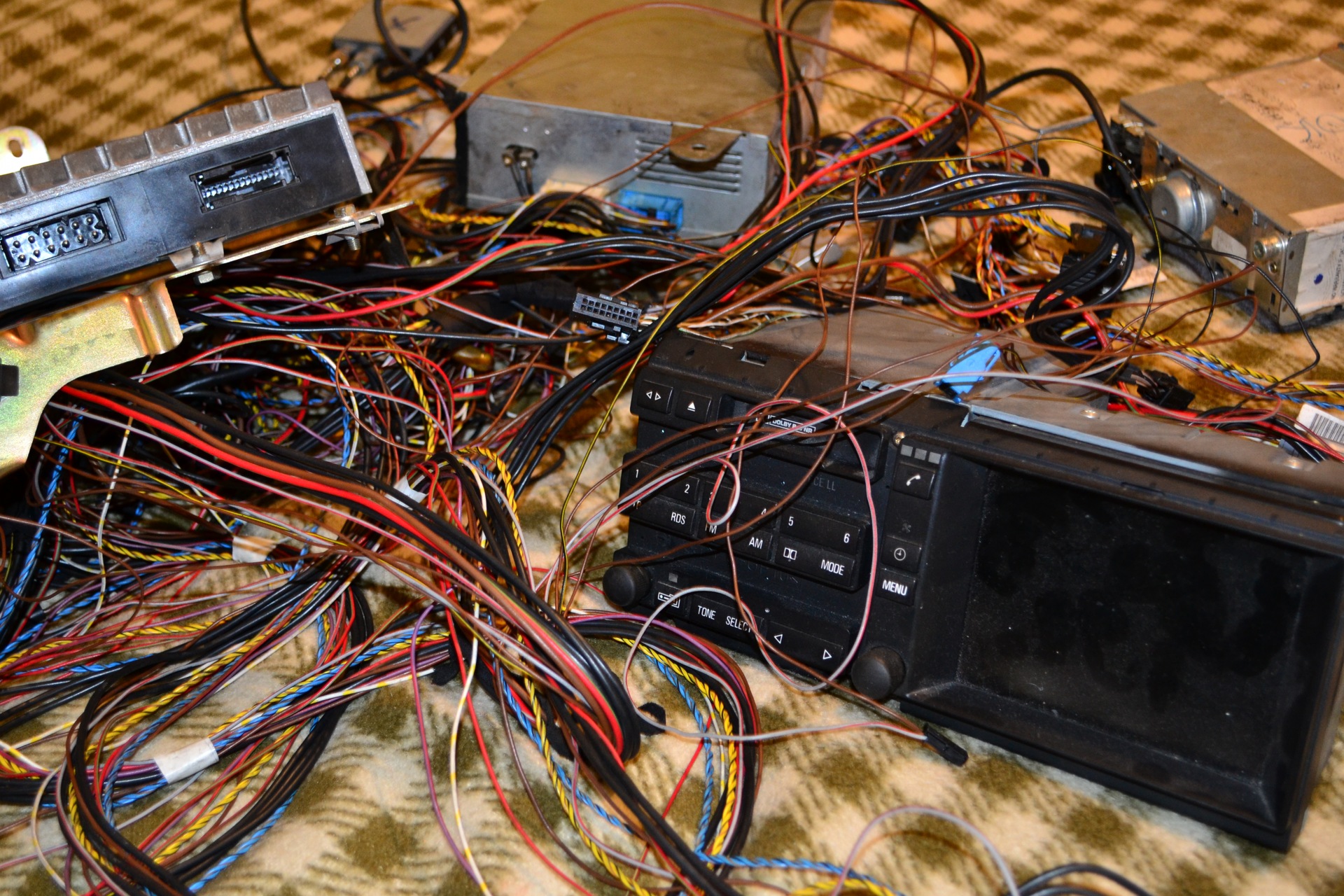

Навігацію я ставити не збирався тому блок МК не купував, невистачало радіоблоку ВМ-24, CD-ченжера та підсилювача. Ченжернезабаром був куплений, радіоблок слідом за ним, а підсилювач меніподарував Льоша (M5proud), комплект дооснащенняготовий!
Невдача, вся справа в тому, що проводка від Е38 лонг і розклавшивсе по порядку, виявилося, що у мене залишається 7 зайвих фішок, які ідентифікувати вдалося далеко не відразу.

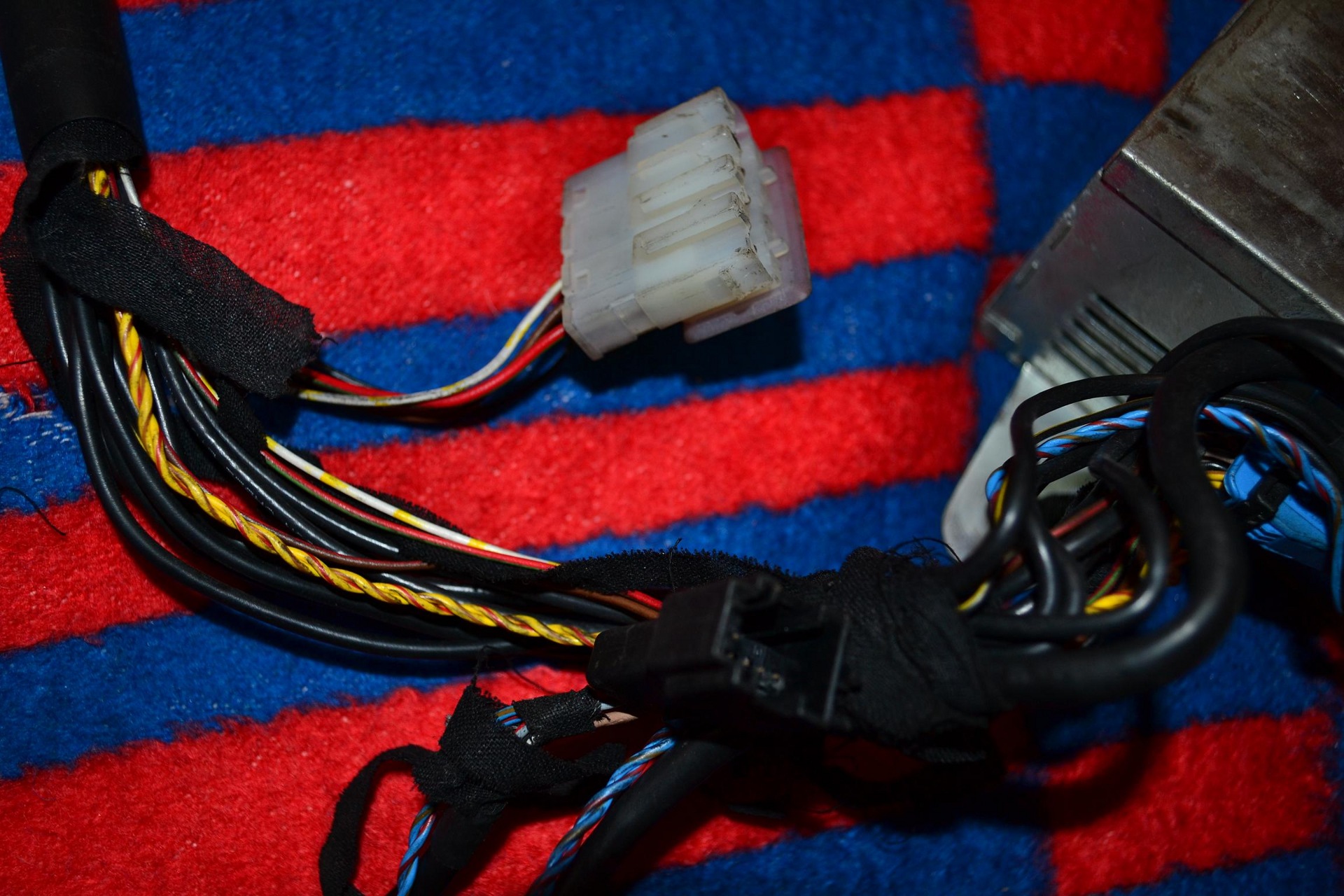

На цьому фото 2 з них
>

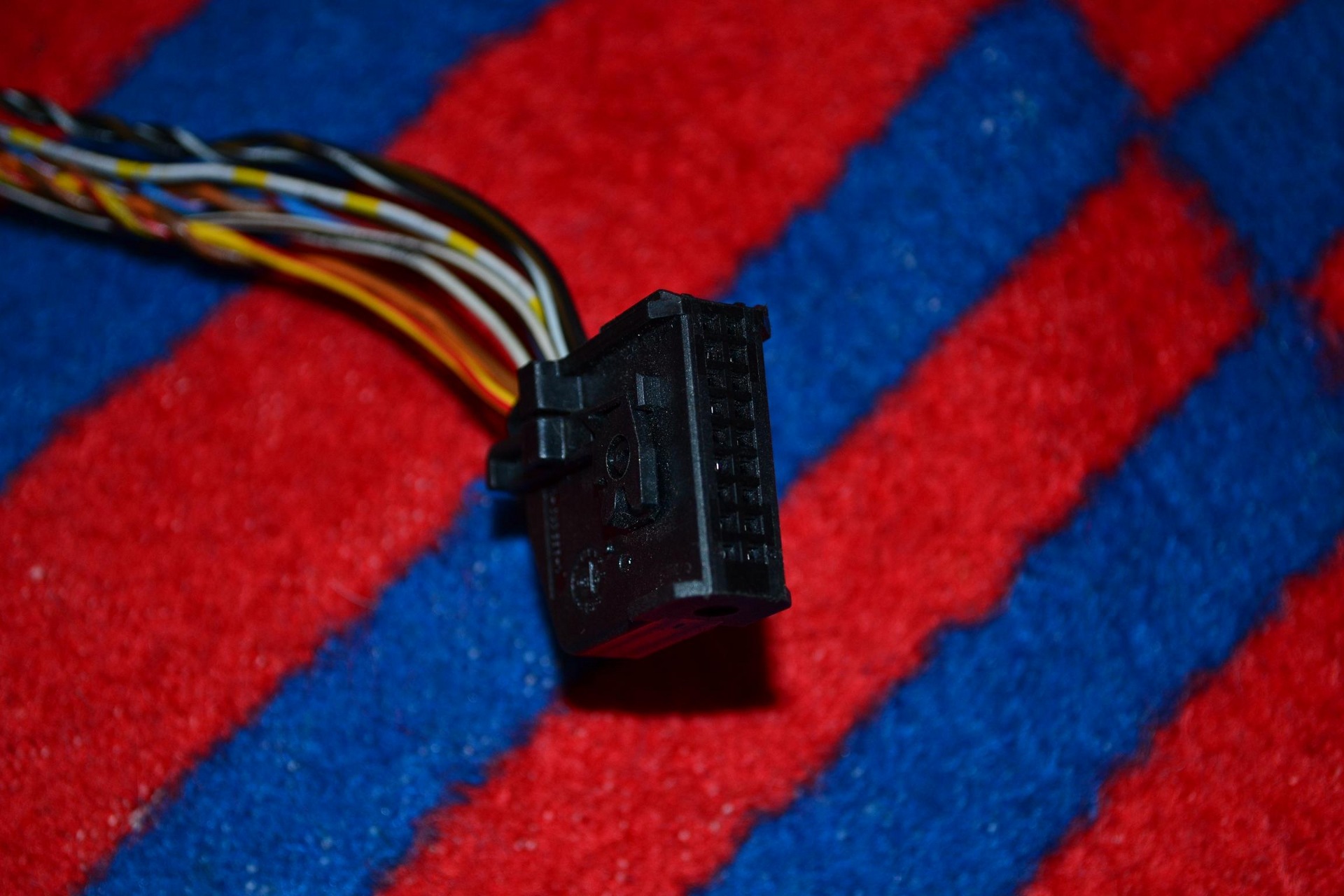

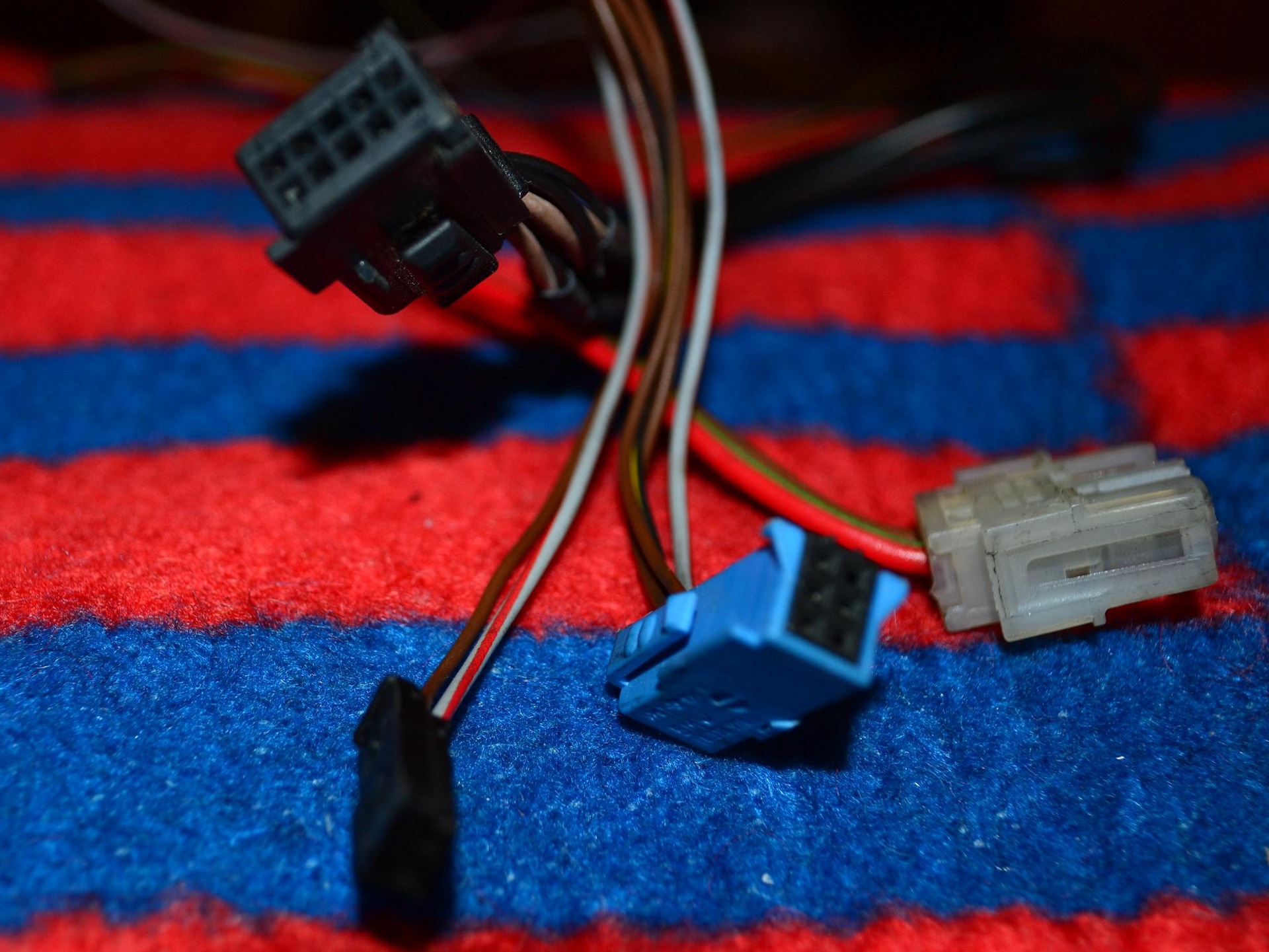

Їх призначення було визначено майже відразу, коли з'ясувалося, куди заходять їх контакти, — це фішки підключення блоку навігації, вони нам не потрібні. Далі був виявлено ще один роз'ємнезрозумілого призначення, — дуже схожий на роз'єм для підсилювача.sascha0777) ми визначили, що це роз'єм для блокутелефону, він нам теж не потрібен, бо телефону в машині немає. Щеодин довгий тиснуть на кшталт того, що йде в торпеду в монітор, осьтільки не такий він :) і має такі 4 контакти

З його призначенням довго не міг визначитись. Коротше кажучи, перелапативши всі його контакти і довго обговорюючи їхні "маршрути"з Сашком (sascha0777) він мені урочисто заявив, що цеможуть бути фішки підключення другого монітора. Оскільки проводкавід Е38 лонг та основні контакти заходили від білого роз'ємувідеомодуля – так воно і є. Взагалі при великому бажанні можна будев майбутньому підключити монітор для задніх пасажирів, ось тількидумаю, що знайти його буде не реально. Добре, взагалі все схопленоі я задоволений беру всю цю нісенітницю і йду в машину тестувати.систему" :)
Підключаю всі блоки один до одного, від'єдную роз'єм магнітофонавід фішки машини, яка знаходиться в задньому лівому крилі, приєднуютуди загальний роз'єм від проводки, кидаю мінус від загальногомінуса проводки на акумулятор, ключ запалювання у друге положення і... Нічого:(
Загорівся монітор чорним кольором з білим рядком внизу екрана, менюне виводиться кнопки не працюють, тільки касету дістати можна -жир! :)
Знову " скаржуся" Саші (sascha0777) та Льоші(M5proud), мовляв так і так, думали, що можевідеомодуль не робочий, або ще що.Льоша (M5proud)запропонував дати навіть свій що спробувати, в результатіодноголосно дійшли думки, що не підключена шина I-Bus. Але справа втому, що шина підведена до роз'єму магнітофона в задньому лівомукрилі і я 100% її підключав, точніше її просто не можна непідключити, оскільки вона заведена у фішку разом з іншимипроводами, включаючи провід живлення, який точно робітник.

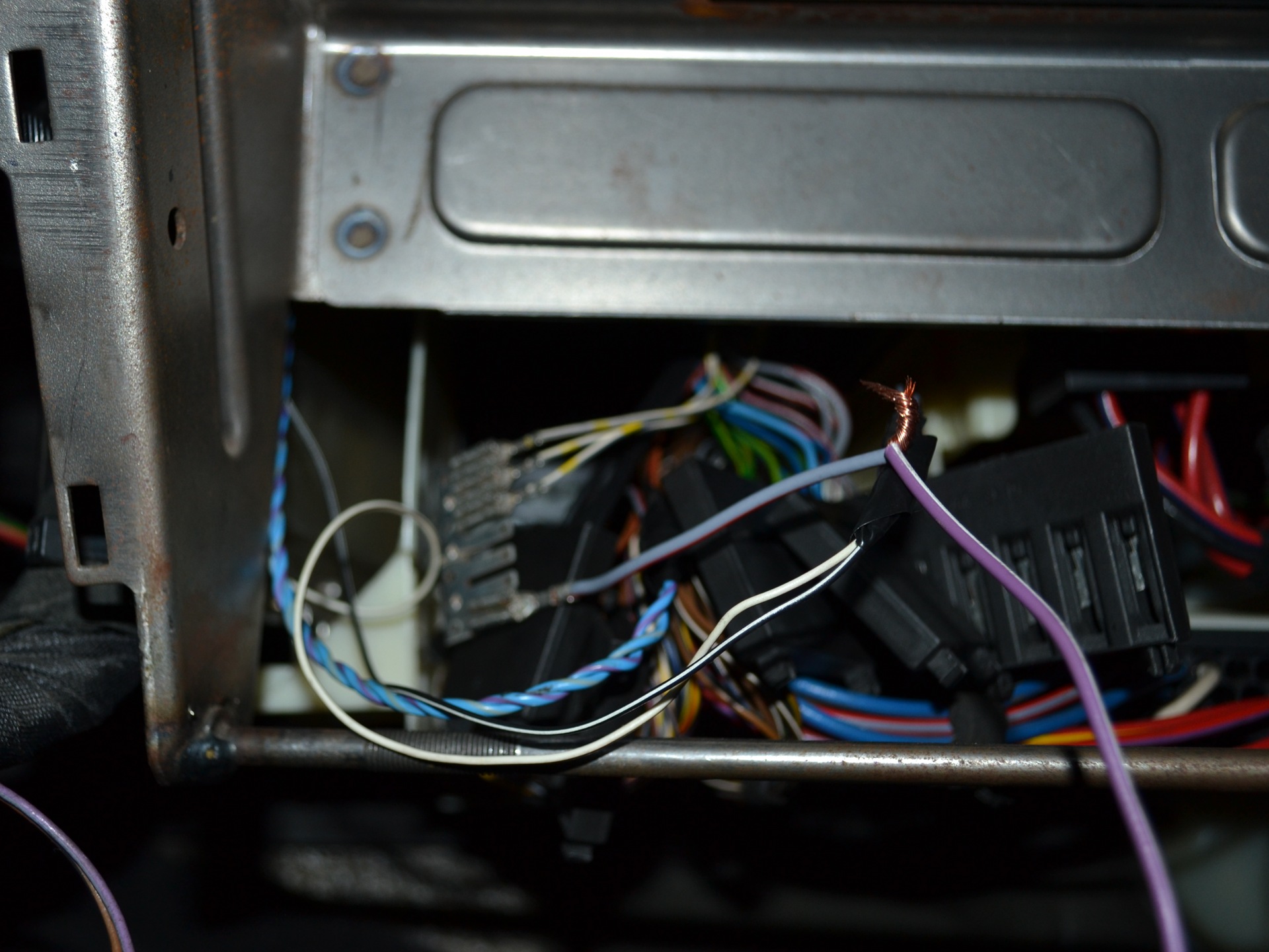

Завів його в багажник і підключив до контакту шини в розібраномуроз'ємі проводки. )

Причину неробочого контакту шини в роз'ємі багажника поки невизначив, як розберу салон і дістану проводку – буде видно. Навітьтілик трішки подивився )

Ось тільки поки не зрозумію, чому не виводить показання БК? !Розбиратимуся…

Природно насамперед, при підключенні монітора, що потрібно зробитиБМВшнику? Правильно, - змінити колірну схему екрану під колірсидінь! :)

З підключенням підсилювача і звуку теж є нюанси. Взагалі я поки щозадоволений, у найближчому майбутньому продовжу.; )
