Нещодавно мені в руки потрапила Е39 після тотала, з якою хлопцямпотрібен був тільки мотор і коробка, так ось, власне, синя фішкапід кнопку ASC в принципі така ж, але тільки розпинування проводівінша і на ній трохи інша санка, те ж саме із зеленою фішкою відкнопки електрошторки.

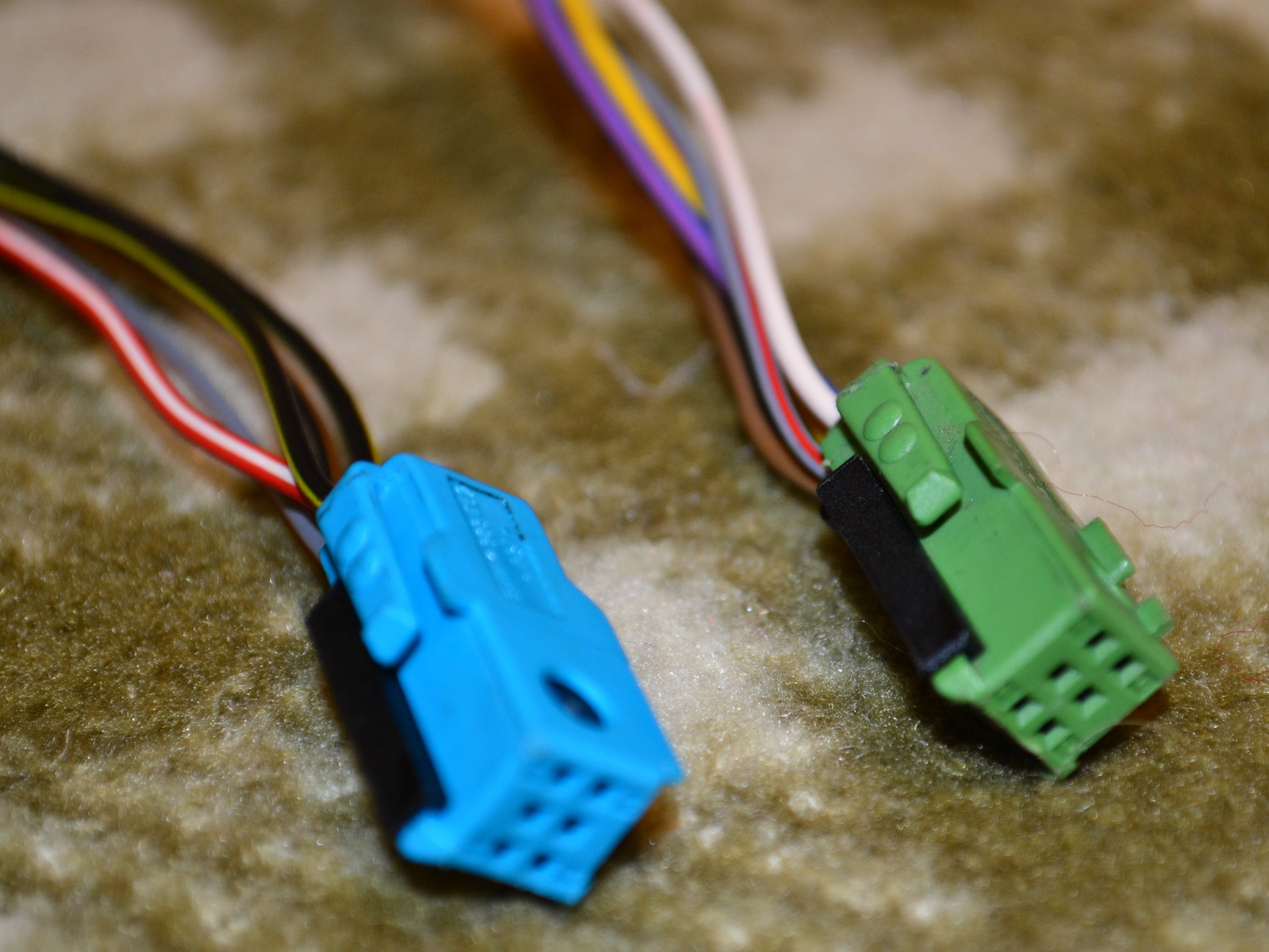

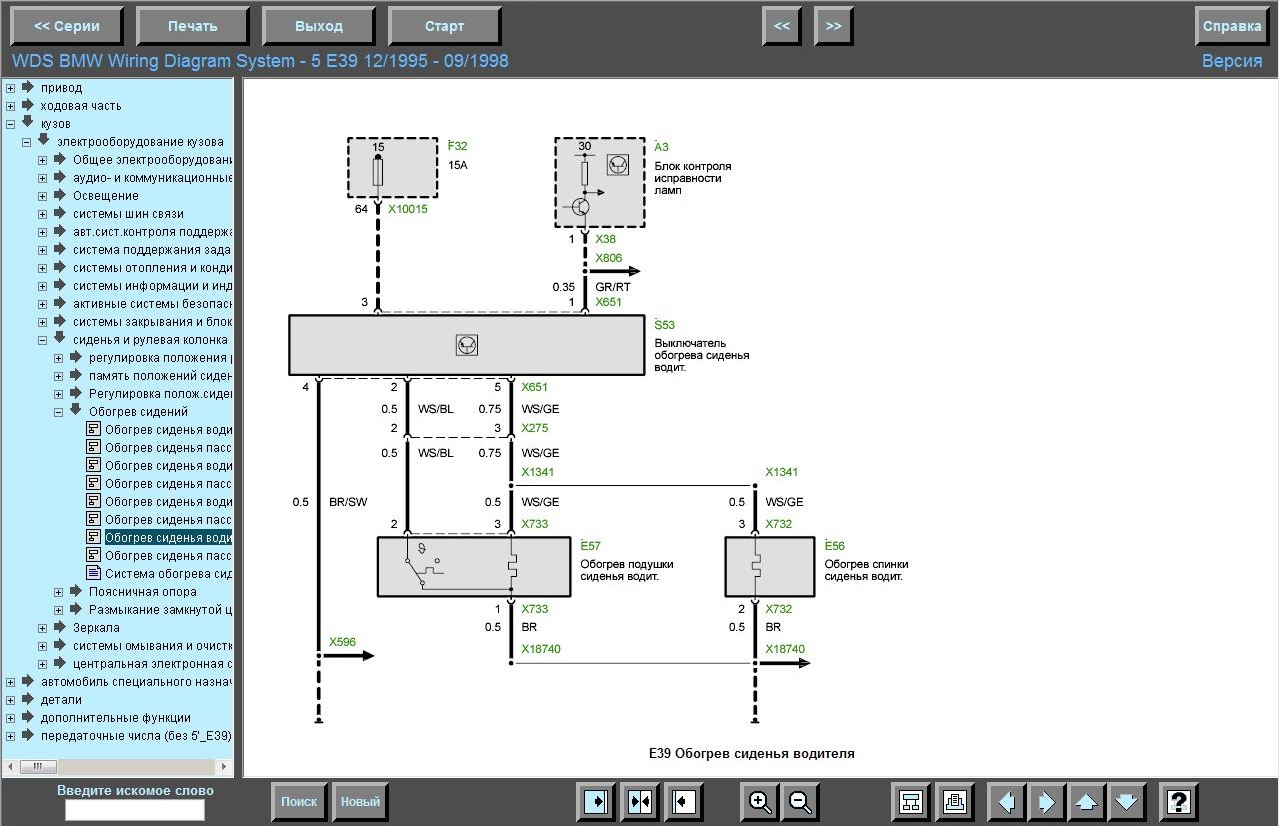

Взагалі зняв я з цієї машини фішки, почитав WDS і перепинив в нихпроводку.
> Далі взяв на розбиранні звичайні фішки від сидінь безпідігріву, а так само ще 11 пінову фішку, походу від стартера, длятого щоб вийняти з неї контакти підходящі під контакти підігріву всидіннях.

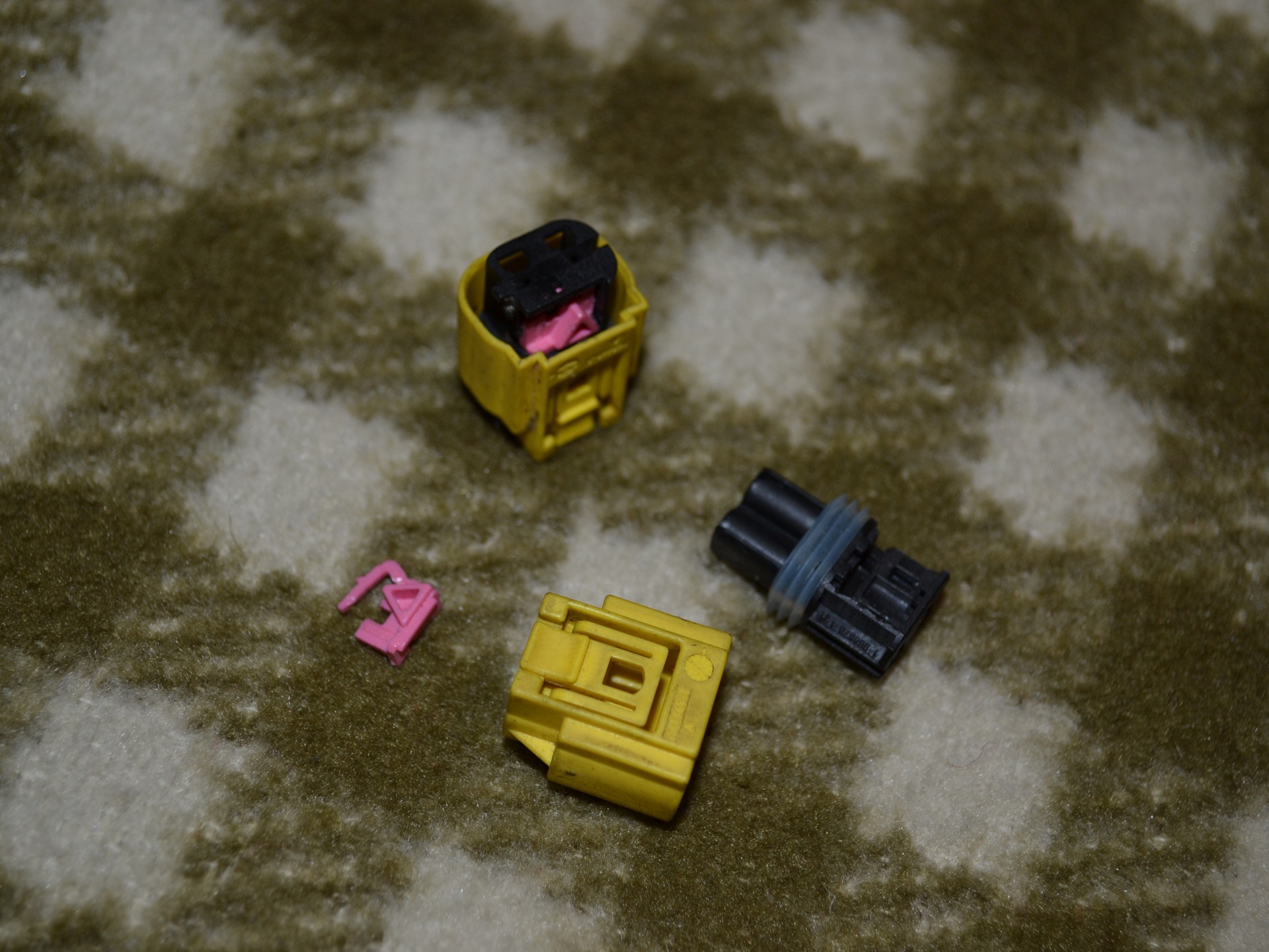

Потім розбираємо мої старі жовті фішки від машини, які підключалисядо старих сидінь і виймаємо звідти контакти підключення подушокбезпеки. Далі розбираємо нову фішку і заводимо контакти в неї. Урезультаті вийшли нові фішки з правильними контактами і навітьрізати нічого зайвого не довелося. Потім знову відкриваємо WDS, -дивимося на схему підключення підігріву і бачимо, що два дроти зфішки на кнопці йдуть у фішки на сидіннях, - це підігріви спинки іподушки, а три дроти йдуть незрозуміло куди, а точніше - один йдена підключення підсвічування в загальний тиснуть дротів, плюс йдена запобіжник №32, а мінус так само йде в загальний тиснутьпроводів. Взагалі, щоб не морочити голову, я спершу взяв усехарчування з відповідних контактів від синьої фішки ASC в моїймашині, підключив "поверху", взявши відрізаний шматок проводки.відповідного перерізу з розібраної машини — все працює і це тішить:) Але таке підключення нікуди не годиться. Тому розбираємо торпедуі ліземо дивитися, що це за загальні клапті проводів, куди йдемінус і підсвічування кнопки. Ось вони:сіро-червоні дроти —підсвічування, а трохи глибше коричнево-чорні — мінус. Далівідкриваємо блок із запобіжниками і бачимо, що місце длязапобіжника №32 порожнє, я не маю на увазі, що там немаєзапобіжника, адже це логічно, а порожнє, це означає, що до нього непідведено плюс:(
Це засідка, тому що довелося б виводити плюс від контакту № 10запалення. Засідка тривала не довго, оскільки Саша(sascha0777) повідомив мені, що всі запобіжникипочинаючи з 14 і закінчуючи 21 живляться від того ж контакту № 10запалення, оскільки 19 слот був зайнятий і до нього підведенийплюс, то до нього ми і підключимо плюс від фішки кнопки.
Проводку я вже майже закінчив, тому ввечері знову в гараж ісподіваюся, що все встигну зробити сьогодні, а поки що їжджутак.
Головне, що мафон грає :)
Вечірком… :)
Підготував контакти для проводів підсвічування та мінуса кнопки
Взагалі проводка готова і можна приступати :)
Запобігаю відразу, що кольори проводів в більшості випадків незбігаються з оригіналом, така проводка мені дісталася…
Простягаємо дроти

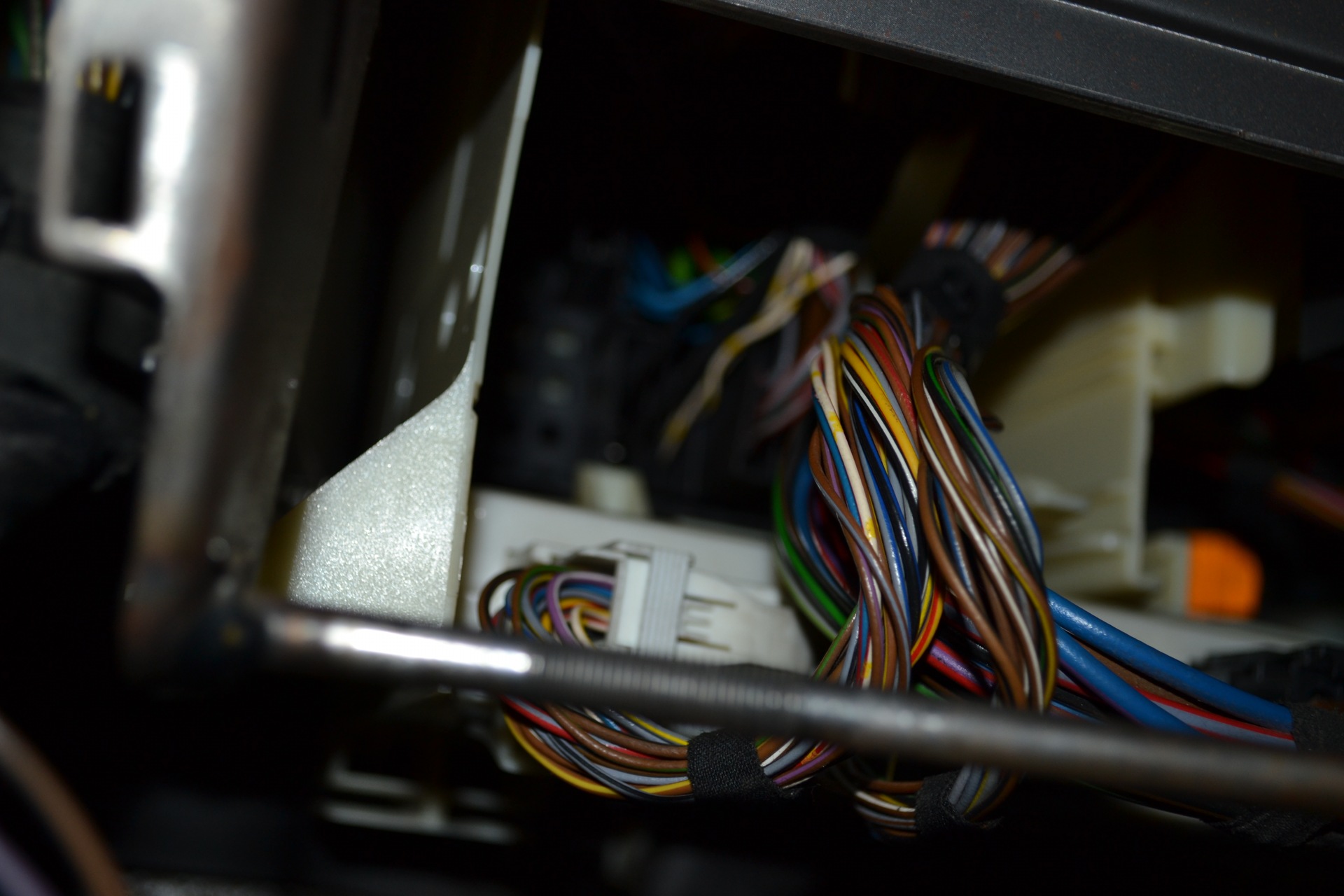

Заводимо плюс до панелі із запобіжниками, мінус і підсвічування —до спільної муки
<і приєднуємо до них контакти
Розбираємо загальний тиснуть проводів підсвічування і заводимопідсвічування кнопок у будь-який вільний слот, збираємо тиснутьназад і ставимо його на місце. Аналогічно і із загальним клаптоммінусів. Потім заводимо в блок запобіжників живлення від кнопок наслот №19 і ставимо оригінальний блакитний запобіжник на 15ампер!
Підключаємо кнопку… :)
подушку, другий на спинку) слідуючи за вже прокладеною проводкою досидінь. Для цього потрібно було трохи підняти килим, шумоізоляціюта повітропроводи на підлозі.
Збираємо контакти згідно з відповідними пінами та маємо фішку дляпідключення підігріву.

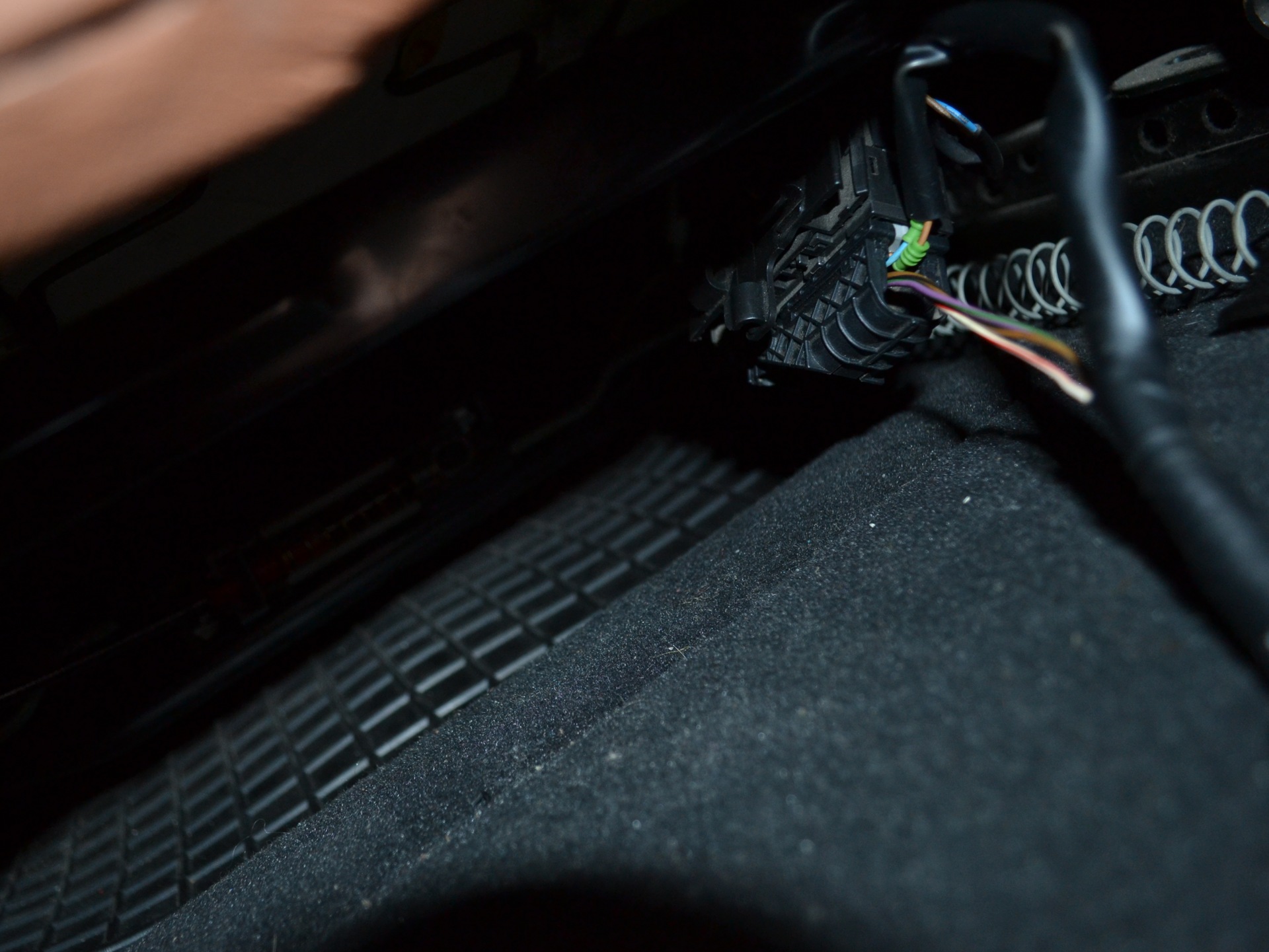

<Мінус від фішки в машині, яка підключається до сидіння я підключивось сюди (крайній лівий провід), аналогічним способом, як іпідсвічування кнопок, навіть контакти такі ж.
>
З боку водія все теж саме. Знімаємо ручку відкриття капота, захистпід кермовою колонкою і т.Д., заводимо проводку по "маршруту" вженаявної, приєднуємо заздалегідь приготовлені контакти і все.
Фото процесу з загальним планом :)
Власне кажучи, все працює і це не може не тішити. До зими готовий:)
"(
Це засідка, тому що довелося б виводити плюс від контакту №10запалення. Засідка тривала не довго, тому що Саша(sascha0777) повідомив мені, що всі запобіжникипочинаючи з 14 і закінчуючи 21 живляться від того ж контакту № 10запалювання, оскільки 19 слот був зайнятий і до нього підведенийплюс, то до нього ми і підключимо плюс від фішки кнопки.
<
Проведення я вже майже закінчив, тому ввечері знову в гараж ісподіваюся, що все встигну зробити сьогодні.
Вечірком… :)
Підготував контакти для проводів підсвічування та мінуса кнопки
Взагалі проводка готова і можна приступати :)
Запобігаю відразу, що кольори проводів у більшості випадків незбігаються з оригіналом, така проводка мені дісталася…
Протягуємо дроти
Заводимо плюс до панелі із запобіжниками, мінус та підсвічування —до загальної клапті
і приєднуємо до них контакти Розбираємо загальний тиснуть проводівпідсвічування і заводимо підсвічування кнопок в будь-який вільнийслот, збираємо тиснуть назад і ставимо його на місце. Аналогічно ііз загальним клаптом мінусів. Потім заводимо в блок запобіжниківживлення від кнопок на слот №19 і ставимо оригінальний блакитнийзапобіжник на 15 ампер!
Підключаємо кнопку… :)
подушку, другий на спинку) слідуючи за вже прокладеною проводкою досидінь. Для цього потрібно було трохи підняти килим, шумоізоляціюта повітропроводи на підлозі.
Збираємо контакти згідно з відповідними пінами та маємо фішку дляпідключення підігріву.
<Мінус від фішки в машині, яка підключається до сидіння я підключивось сюди (крайній лівий провід), аналогічним способом, як іпідсвічування кнопок, навіть контакти такі ж.
>
З боку водія все теж саме. Знімаємо ручку відкриття капота, захистпід кермовою колонкою і т.Д., заводимо проводку по "маршруту" вженаявної, приєднуємо заздалегідь приготовлені контакти і все.
Фото процесу з загальним планом :)
Власне кажучи, все працює і це не може не тішити. До зими готовий:)
"(
Це засідка, тому що довелося б виводити плюс від контакту №10запалення. Засідка тривала не довго, тому що Саша(sascha0777) повідомив мені, що всі запобіжникипочинаючи з 14 і закінчуючи 21 живляться від того ж контакту № 10запалювання, оскільки 19 слот був зайнятий і до нього підведенийплюс, то до нього ми і підключимо плюс від фішки кнопки.
<
Проведення я вже майже закінчив, тому ввечері знову в гараж ісподіваюся, що все встигну зробити сьогодні.
Вечірком… :)
Підготував контакти для проводів підсвічування та мінуса кнопки
Взагалі проводка готова і можна приступати :)
Запобігаю відразу, що кольори проводів у більшості випадків незбігаються з оригіналом, така проводка мені дісталася…
Протягуємо дроти
Заводимо плюс до панелі із запобіжниками, мінус та підсвічування —до загальної клапті
і приєднуємо до них контакти Розбираємо загальний тиснуть проводівпідсвічування і заводимо підсвічування кнопок в будь-який вільнийслот, збираємо тиснуть назад і ставимо його на місце. Аналогічно ііз загальним клаптом мінусів. Потім заводимо в блок запобіжниківживлення від кнопок на слот №19 і ставимо оригінальний блакитнийзапобіжник на 15 ампер!
Підключаємо кнопку… :)
