Колгоспимо рамку АКПП від е38

Усім привіт.
"

Більшість власників е34 з автоматом бажають поставити оригінальнурамку АКПП з підсвічуванням.

Але по-перше вона була тільки на американський ринок.
По-друге вже знята з виробництва.

А значить знайти і купити її коштує великої праці і великих грошей.А підсвічування + покажчик положення то дуже хочеться… томусьогодні ми будемо колгоспити рамку АКПП з е38.

У кого слово «колгоспити» викликає напади нудоти іголовної болі, краще відразу пройти повз =)))

.

Що нам знадобиться?
1. Сама рамка в зборі з індикатором включеної передачі, кнопкою AS, та роз'ємами.
2. Набір ключів
3. Болгарка
4. Зварювальний апарат, буквально поставити одну прихватку
5. Ну і звичайно ж прямі руки

>

.

Спершу дістаємо свій селектор

> — обкручуємо шестигранник з передньої сторони "кочерги" і вонавиходить вгору.
— далі піднімаємо майданчик за передній край а потім виводимозадній.

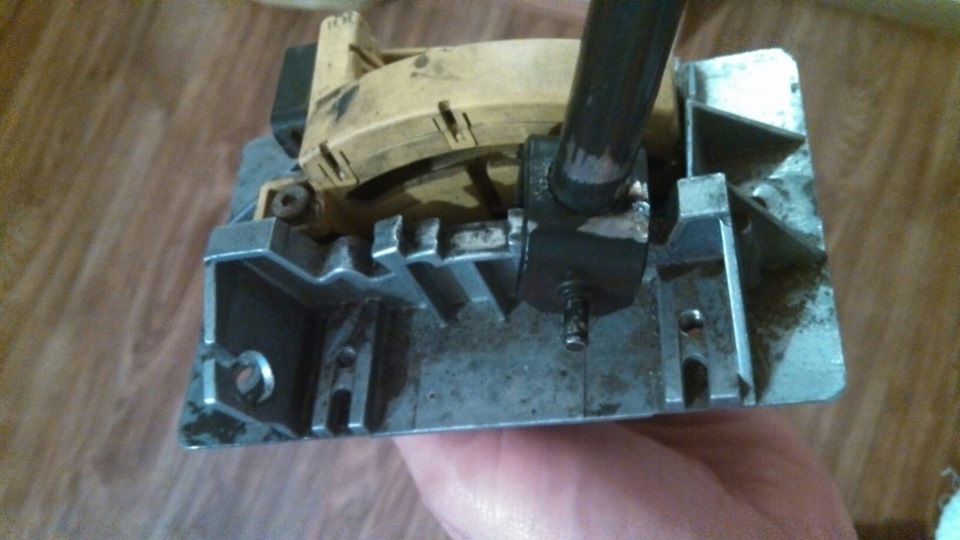

— сам селектор кріпиться на трьох гвинтах, викручуємо їх, від'єднуємо трос і він у нас в руках. Ліворуч від ручки є вже параотворів з нарізаним різьбленням М6. Ось вони нам ізнадобляться.

потрібні отвори

.

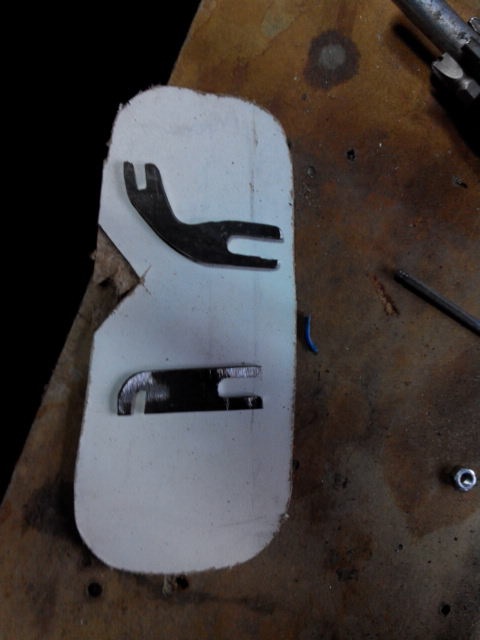

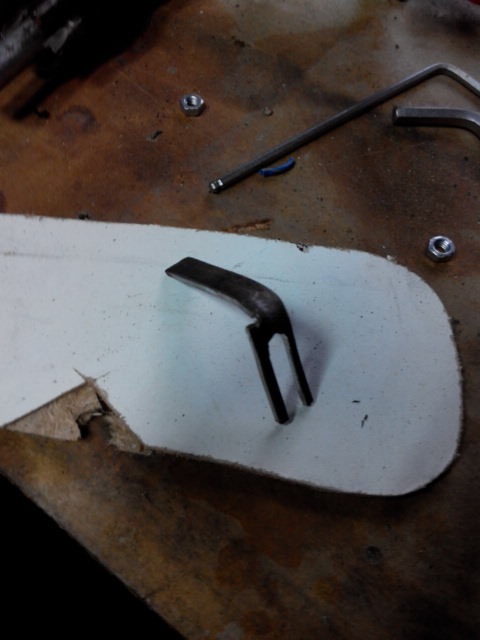

З металу товщиною 1.5- 2.0 мм вирізаємо ось такі простікронштейни та вилку.
Пази потрібні щоб була можливість виставити більш точно.

.

Прикручуємо їх до селектора, в ті самі отвори М6.

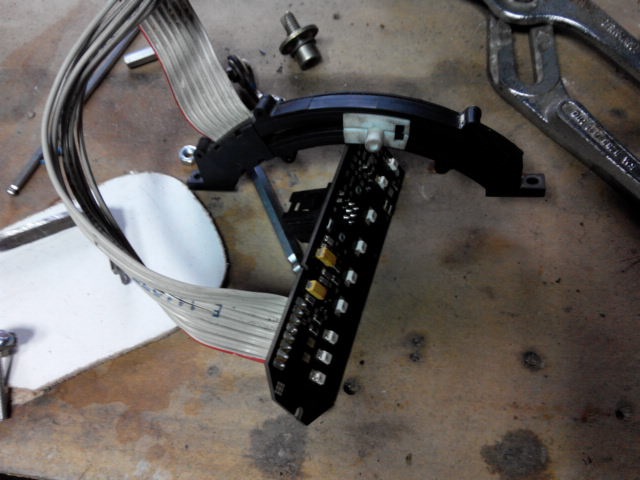

> Далі беремо позиціонер від 38.
. Його на виготовлені кронштейни. Після приварюємо до ручкивилку.

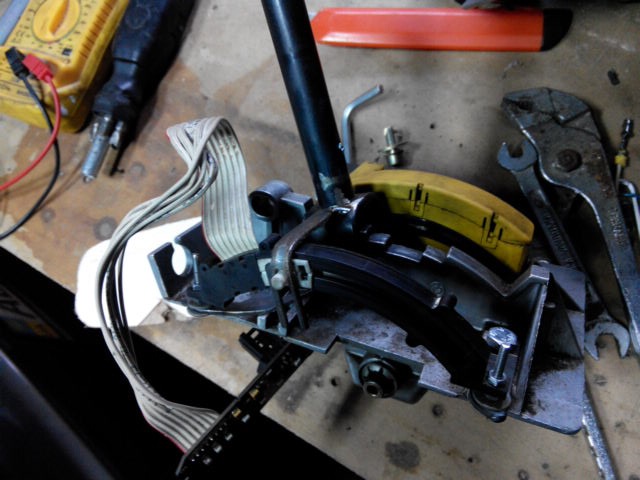

Повинно вийде як на наступному фото.

.

Наступним кроком буде регулювання > . Воназводиться до того що треба досягти такої висоти і положенняпозиціонера, коли його крайні положення збігатимуться з крайнімиположеннями селектора. Тоді всі світлодіоди загорятимуться згідно звключеною передачею.
. b> перевіряємо.

на відео одне з положень не загорялося, як виявилося там бувзіпсований діод, його замінив на такий же, все сталоОК

.

Наступний крок, це вирізаємо у нашому майданчику місце підрамку е38.
Експерементував я на копії з картону. Коли знайшов оптимальнемісце. Окреслив і вирізав дірку вже на чистовому майданчику. Мені вцій справі дуже допоміг дрімель.
Не забуваємо, що отвір має бути меншим, ніж рамка!
Третій етап – приступаємо до електриці. У схемах WDS для е38знаходимо потрібні нам і відповідно до них підключаємо все цедобро.
i> Один момент, який не зафіксований на фото – роз'єми кнопки таіндикатора вперлися в позиціонер, тому їх довелося виносити задопомогою шлейфів.

.

Фінішна пряма – це спробувати все це зібрати, щоб нічогоніде не зачіпало і працювало. У результаті отримуємо ось такукартину:

.

.
>

На цьому все. Кому подобається - ставимо Лайк, кому не дуже - тежставимо Лайк, даремно що стільки букав писав :) До нових зустрічей, всім Удачі; )

"
