Індикація увімкненого круїзу

Усім привіт

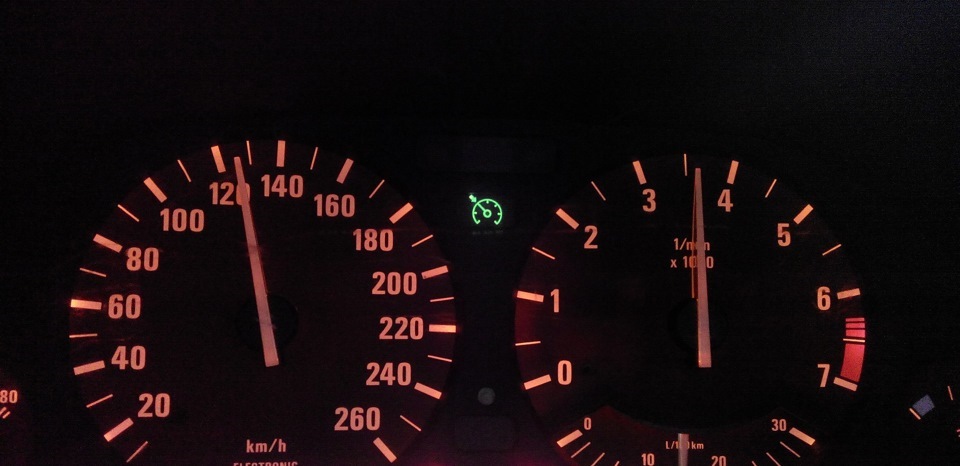

Бо багатьох зацікавило останнє фото з попереднього запису, на якомувідображено індикація включеного круїзу (якого звичайно ж в Е34 небуло зроду), то викладаю опис як це можна зробити. Процес нефоткал, тому буде більше словами.

Найперше перше що нам знадобиться це дістати десь маскукруїзу.
Наприклад я викорчував її з приладки е38.

Далі знімаємо приладку і відкручуємо переднє скло. З неїпотрібну маску, відрізаємо зайве і на це місце ставимо нашу маску зіндикацією круїзу, в моєму випадку від Е38. У приборці е38використовують світлодіоди потрібного кольору замість лампочок.Тому маска круїзу не має світлофільтра, а просто прозора.У нас єдва шляхи вирішення, так само вставити світлодіод зеленого кольоруабо наклеїти світлофільтр зеленого кольору.

Я пішов другим шляху і використовував рідну лампочку ісвітлофільтр. Ставимо на місце, дивимося щоб було все рівненько, іможна закріпити краплею клею. Після цього можна прибирання збирати.-червоний дріт (пін №11). І за 5 сантиметрів від штекеравідкушуємо. До шматочка, що залишився, припаюємо проводок довжиною1.5 метра (зайве завжди можна прибрати) і пропихаємо його черезторпеду до нашої ніші з мізками круїзу.

Третій крок – наш проводок треба припаяти дочорно-коричневого проводу в штекері від круїзного мозку. А такождодати діод. В мене під рукою був 1N4007. Його іпоставив.

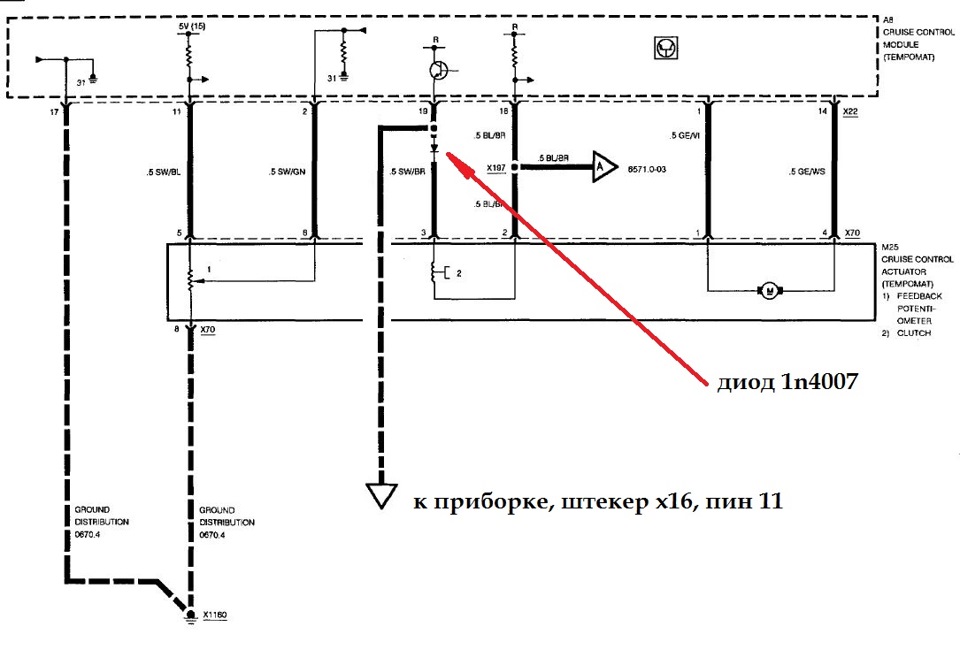

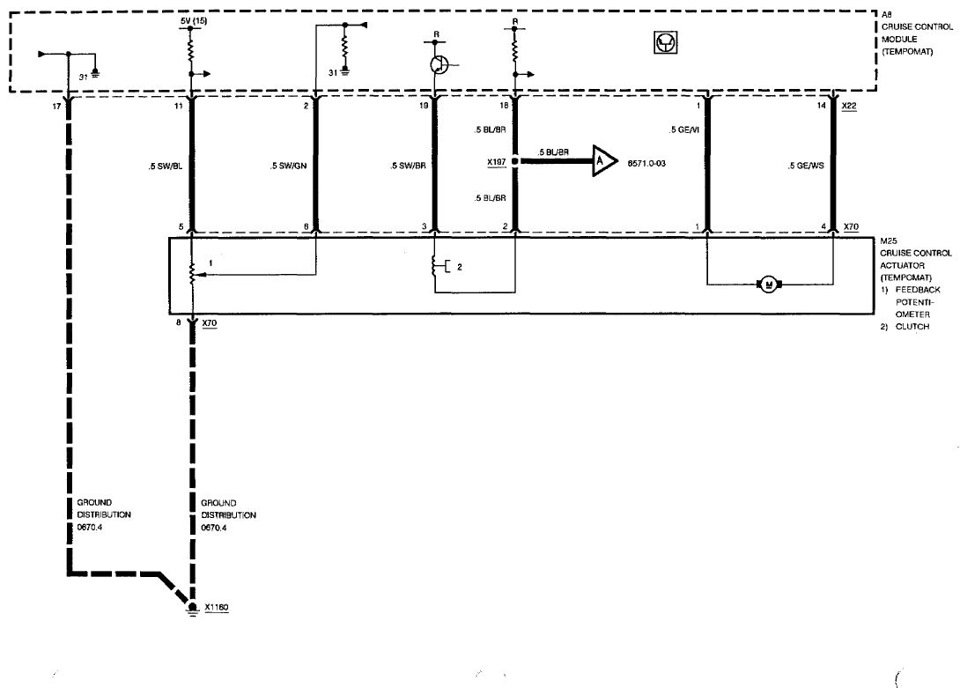

Він нам потрібен щоб виключити паразитне загоряння лампочки віднатискання на педаль гальма при вимкненому круїзі. На саму роботукруїзу він не впливає. Далі наводжу схему оригіналу і як требазробити схема Круїз-Контролю Запалюємо лампочку Підсумок:включаєшкруїз, лампа загоряється, вимикаєш — тухне.
/p>

.

Ну і наостанок – автор не несе відповідальності якщо у васщось згоріло чи не працює. Все робите на свій страх та ризик. Якщоне впевнені у своїх силах, краще зверніться до електрика.

.А на сьогодні все. Ставте Лайк, підписуйтесь…
Удачі; )
