Запобіжники E39 у бардчаку:
1 Склоочисник 30
2 Скло- та фароомивач 30
3 Звуковий сигнал 15
4 Внутрішнє освітлення, освітлення багажника, склоомивач 20
5 Зсувна панель люка даху 20
6 Електричний склопідйомник, єдиний замок 30
7 Додатковий вентилятор 20
8 ASC (система автоматичної стабілізації) 25
9 Жиклери, що обігріваються, кондиціонер 15
10 Регулювання сидіння водія 30
11 Сервотроник 7, 5
12 — —
13 Регулювання кермової колонки, регулювання сидіння водія 30
14 Система керування двигуном, блокування від угону 5
15 Штекер діагностики, система керування двигуном 7, 5
16 Модуль освітлення 5
17 ABS дизельного двигуна, ASC (система автоматичної стабілізації), паливний насос 10
18 Блок панелі приладів 5
19 EDC (електронний контроль амортизації), PDC (дистанційнийконтроль паркування) 5
20 Обігрів заднього скла, опалення, кондиціонер, додатковийвентилятор 7, 5
21 Регулювання сидіння водія, діафрагмоване дзеркало 5
22 Додатковий вентилятор 30
23 Опалення, стоянкове опалення 10< br/>
24 Освітлення куліс перемикання, блоку панелі приладів 5
25 Mid (мультиінформаційний дисплей), радіоприймач 7, 5
26 Склоочисник 5
27 Електричний склопідйомник, єдиний замок 30
28 Вентилятор обігрівача, кондиціонер 30
29 Регулювання зовнішнього дзеркала, електричний склопідйомник, єдиний замок 30
30 ABS дизельного двигуна, ABS бензинового двигуна 25
31 ABS бензинового двигуна, ASC (система автоматичноїстабілізації), паливний насос 10
32 Обігрів сидіння 15
34 Обігрів рульового колеса 10< br/>
37 Wegfahrsicherung 5
38 Освітлення куліса перемикання передач, штекер діагностики, звуковий сигнал 5
39 Подушка безпеки, освітлення косметичного дзеркала 7, 5
< 40 Блок панелі приладів 5
41 Подушка безпеки, стоп-сигнал, регулятор швидкості, модульосвітлення 5
42 —
43 Бортовий монітор, радіоприймач, телефон, насос омивача задньогоскла, очищувач заднього скла 5
44 Мультифункціональне рульове колесо, Mid (мультифункціональнийдисплей) 5
45 Жалюзі заднього скла 7, 5
< /
Запобіжники E39 у багажнику:
46 Стоянкове опалення, стоянкова вентиляція 15
47 Стоянкове опалення 15
48 Протиугінна сигналізація 5
49 Обігрів заднього скла 30
50 Повітряна амортизація 7, 5
51 Повітряна амортизація 30
52 Прикурювач 30
/>
53 Єдиний замок 7, 5
54 Паливний насос 15
55 Насос омивача заднього скла 20
60 EDC (електронний контроль амортизації) 15
61 PDC (дистанційний контроль паркування) 5
64 Бортовий монітор, програвач CD-дисків, CD-чейнджер, навігаційнасистема 30
65 Телефон 10
66 Бортовий монітор, навігаційна система, радіоприймач, телефон10
Колірне маркування запобіжників, А
5 світло-коричневе
/>
7.5 коричневий
10 червоний
15 синій
20 жовтий
30 зелений
40 помаранчевий

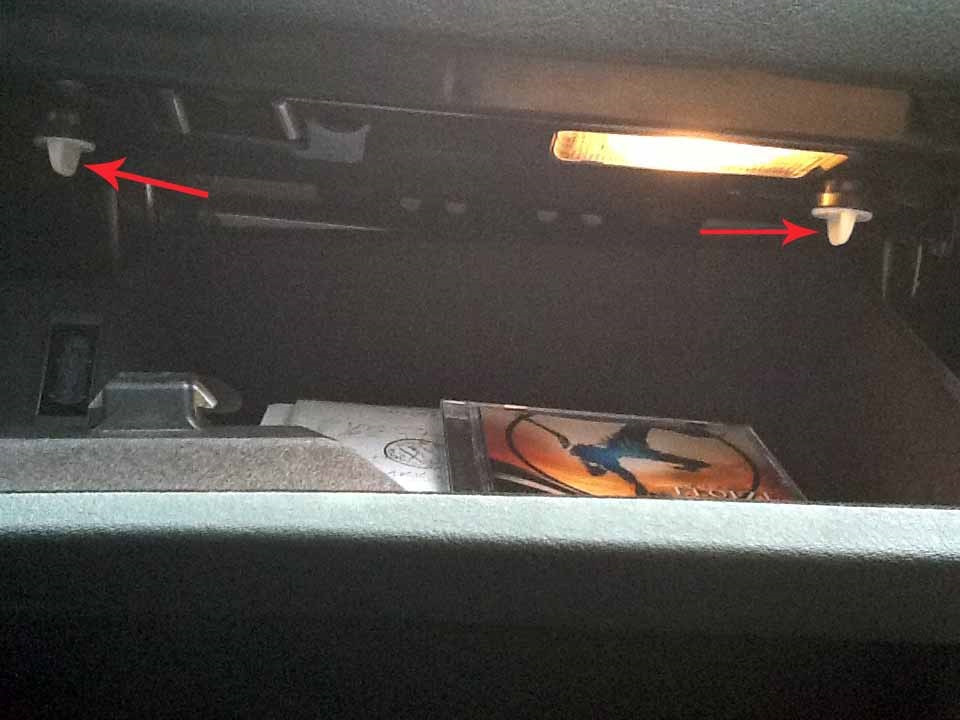

бмв е39 полку запобіжників у бардачку

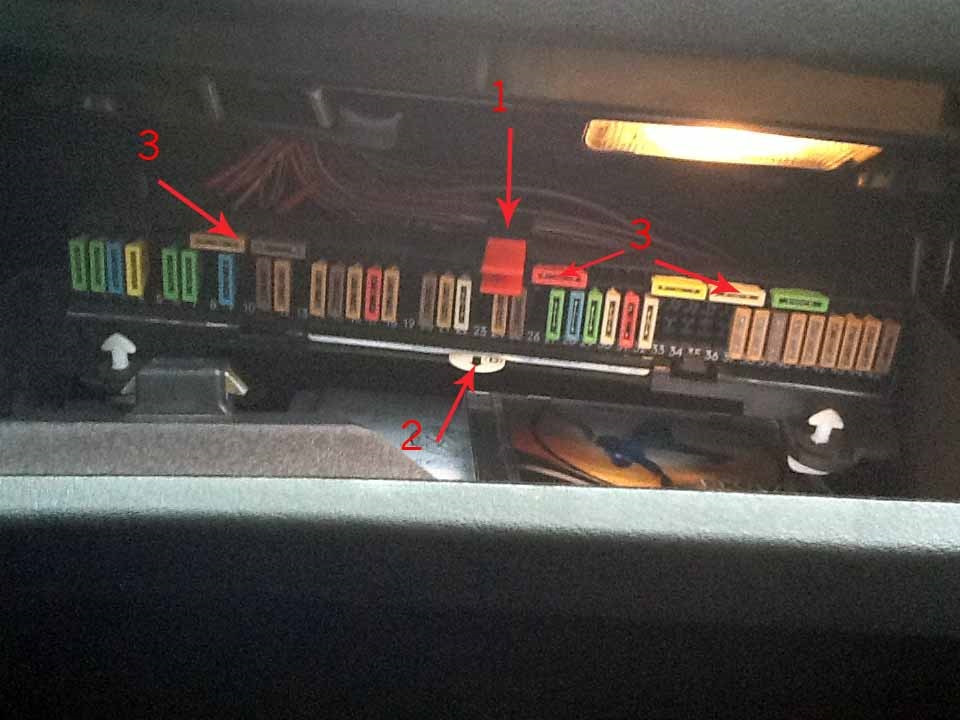

бмв е39 запобіжники у бардачку №1 Пінцет для запобіжників №2Підказка по запобіжниках (мовою локалізації автомобіля.) №3 РядЗапасних запобіжників

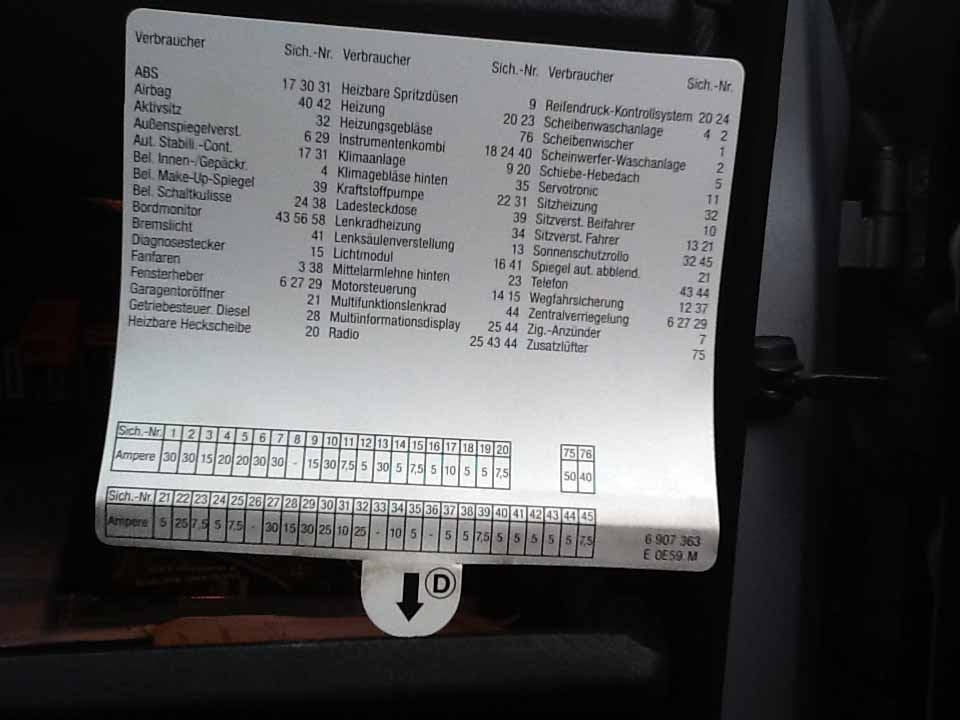

> bmw e39 підказка для запобіжників у бардачку
Примітка:
бмв е39?
Все просто:Схема запобіжників бмв е39 розповідає які номеризапобіжників потрібно перевірити, щоб відновити працездатність тогочи іншого ланцюга споживачів.
Наприклад:
У нас відмовив блок АБС, значить потрібно перевірити запобіжникипід номерами — 17, 30, 31. Якщо у нас відмовив телефон, потрібноперевірити запобіжники під номерами - 43, 56, 58, 57, 44. №запобіжника Захищений ланцюг de) Сила струму, А
17 | 30 | 31 ABS, ASC 10 | 25 | 10
40 | 42 Подушки безпеки | AirBag 5 | 5
32 Активне сидіння (масаж) | Aktivsitz 25
6 | 29 Електро дзеркала | Au? enspiegelverst. 30 | 30
17 | 31 АБС | Aut. Stabili. -cont. 10 | 10
4 Підсвічування салон/багажн. | Bel. innen-/Gep? ckr.20
39 Косметичні дзеркала (у козирку) Bel. Make-Up-Spiegel 7, 5
24 | 38 Підсвічування приладів, куліси, салону | Bel. Schaltkulisse5 | 5
43 | 56 | 58 Бортовий монітор, телефон, Радіо | Bordmonitor 5 | 30| 10
41 Стоп сигнали | Bremslicht 5
15 Діагностичний роз'єм | Diagnosestecker 7, 5
3 | 38 Звуковий сигнал | Fanfaren 15 | 5
6 | 27 | 29 Електросклопідйомник, центральний замок | Fensterheber30 | 30 | 30
21 Блок керування гаражними дверима (іЧ) | Garagentor? ffner 5
28 Управління АКПП дизельного ДВЗ | Getriebesteuer. Diesel 15
20 Обігрів заднього скла | Heizbare Heckscheibe 7, 5
9 Підігрів форсунок омивача скла | Heizbare Spritzd? sen 15
20 | 23 Блок управління клімат контролем (в народі ЄЖ) Heizung 7, 5| 7, 5
76 Вентилятор печі | Heizungsgebl? se 40
18 | 24 | 40 Панель приладів | Instrumentenkombi 5 | 5 | 5
9 | 20 Кондиціонер | Klimaanlage 15 | 7, 5
35 Блок управління заслінками пічки | Klimagebl? se hinten 5
22 | 31 Паливний насос | Kraftstoffpumpe 25 | 10
39 Зарядне гніздо (для зарядки АКБ не виймаючи з автомобіля) |Ladesteckdose 7, 5
34 Підігрів керма | Lenkradheizung 10
13 Електро регулювання керма | Lenks? ulenverstellung 30
16 | 41 Блок світла | Lichtmodul 5 | 5
23 Електро обладнання підлокітника | Mittelarmlehne hinten 7, 5
14 | 15 Блок керування двигуном | Motorsteuerung 5 | 7, 5
44 Мульти кермо | Multifunktionslenkrad 5
25 | 44 Mid панель БК | Multiinformationdisplay 7.5 | 5
25 | 43 | 44 Радіо | Radio 7, 5 | 5 | 5
20 | 24 Контроль тиску в шинах (RDC) | Reifendruck-Kontrollsystem7, 5 | 5
4 | 2 Омивач скла та фар | Scheibenwaschanlage 20 | 30
1 Двірники | Scheibenwischer 30
2 Омивач фар | Scheinwerfer-Waschanlage 30
5 Електро люк | Schiebe-Henedach 20
11 Електрогідропідсилювач керма | Servotronic 7, 5
32 Підігрів сидінь | Sitzheizung 25
10 Електро сидіння пасажира | Sitzverst. Beifahrer 30
13 | 21 Електро сидіння водія | Sitzverst. Fahrer 30 | 5
32 | 45 Сонце захисна шторка заднього скла | Sonnenschutzrollo 25 |7, 5
21 Дзеркало заднього виду (у салоні, його електроніка) | Spiegelaut. abblend.5
43 | 44 Телефон | Телефон 5 | 5
12 | 37 Вбудована сигналізація (іммобілайзер) | Wegfahrsicherung 5| 5
6 | 27 | 29 Центральний замок | Zentralverriegelung 30 | 30 |30
7 Прикурювач | Zig. -Anz? nder 30

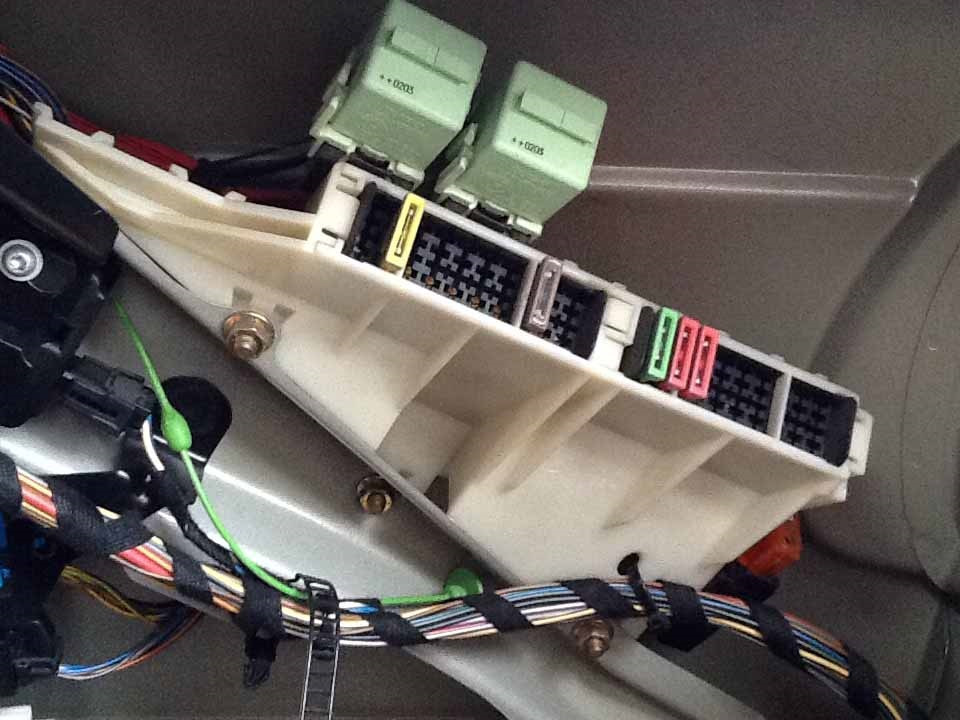

75 Додатковий електровентилятор | Zusatzl? fter 50 Далі нам потрібноперебратися в багажник, щоб бачити інші запобіжники. Запобіжники вбагажнику

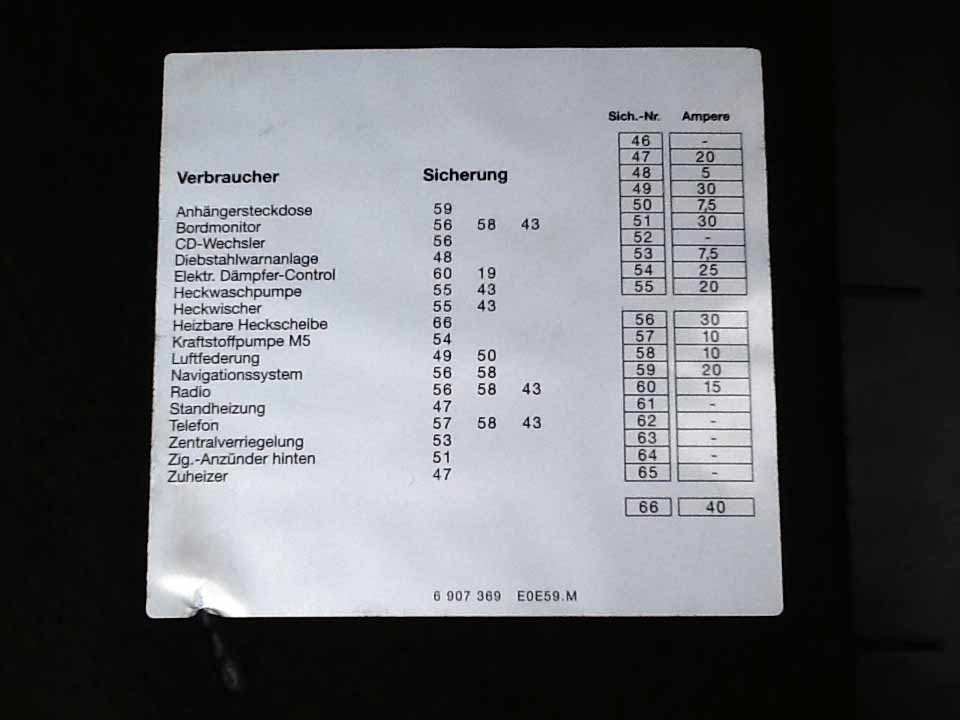

> bmw e39 підказка до запобіжників у багажнику
Підказка до запобіжників у багажнику бмв е39. Так само на мовілокалі автомобіля. Anh? ngersteckdose 20
56 | 58 | 43 Бортовий комп'ютер | Bordmonitor 30 | 10 | 5
56 CD-Чейнджер | CD-Wechsler 30
48 Іммобілайзер | Diebstahlwarnanlage 5
60 | 19 Блок EDC | Elektr. D? mpfer-Control 15 | 5
55 | 43 Насос омивача заднього скла | Heckwaschpumpe (Heckwischer)20 | 5
66 Обігрів заднього скла | Heizbare Heckscheibe 40
54 Паливний насос (тільки для моделі M5) | Kraftstoffpumpe M525
49 | 50 Пневмо підвіска | Luftfederung 30 | 7, 5
56 | 58 Навігація | Навігаціясистеми 30 | 10
56 | 58 | 43 Радіо | Radio 30 | 10 | 5
47 Нагрівач (вебасто) | Standheizung 20
57 | 58 | 43 Телефон | Телефон 10 | 10 | 5
53 Zentralverriegelung 7, 5
51 Задній прикурювач | Zig. -Anz? nder hinten 30
47 Нагрівач (вебасто\ паливо) | Якщо Ви замінили запобіжник і вінперегорів знову, потрібно шукати коротке замикання або прилад (блокйого). Інакше Ви ризикуєте викликати пожежу у своєму автомобілі, щообійдеться вже значно дорожче для вашого гаманця. >
"а
59 Гніздо для причепа | Anh? ngersteckdose 20
56 | 58 | 43 Бортовий комп'ютер | Bordmonitor 30 | 10 | 5
56 CD-Чейнджер | CD-Wechsler 30
48 Іммобілайзер | Diebstahlwarnanlage 5
60 | 19 Блок EDC | Elektr. D? mpfer-Control 15 | 5
55 | 43 Насос омивача заднього скла | Heckwaschpumpe (Heckwischer)20 | 5
66 Обігрів заднього скла | Heizbare Heckscheibe 40
54 Паливний насос (тільки для моделі M5) | Kraftstoffpumpe M525
49 | 50 Пневмо підвіска | Luftfederung 30 | 7, 5
56 | 58 Навігація | Навігаціясистеми 30 | 10
56 | 58 | 43 Радіо | Radio 30 | 10 | 5
47 Нагрівач (вебасто) | Standheizung 20
57 | 58 | 43 Телефон | Телефон 10 | 10 | 5
53 Zentralverriegelung 7, 5
51 Задній прикурювач | Zig. -Anz? nder hinten 30
47 Нагрівач (вебасто\ паливо) | Якщо Ви замінили запобіжник і вінперегорів знову, потрібно шукати коротке замикання або прилад (блокйого). Інакше Ви ризикуєте викликати пожежу у своєму автомобілі, щообійдеться вже значно дорожче для вашого гаманця. >
"а
59 Гніздо для причепа | Anh? ngersteckdose 20
56 | 58 | 43 Бортовий комп'ютер | Bordmonitor 30 | 10 | 5
56 CD-Чейнджер | CD-Wechsler 30
48 Іммобілайзер | Diebstahlwarnanlage 5
60 | 19 Блок EDC | Elektr. D? mpfer-Control 15 | 5
55 | 43 Насос омивача заднього скла | Heckwaschpumpe (Heckwischer)20 | 5
66 Обігрів заднього скла | Heizbare Heckscheibe 40
54 Паливний насос (тільки для моделі M5) | Kraftstoffpumpe M525
49 | 50 Пневмо підвіска | Luftfederung 30 | 7, 5
56 | 58 Навігація | Навігаціясистеми 30 | 10
56 | 58 | 43 Радіо | Radio 30 | 10 | 5
47 Нагрівач (вебасто) | Standheizung 20
57 | 58 | 43 Телефон | Телефон 10 | 10 | 5
53 Zentralverriegelung 7, 5
51 Задній прикурювач | Zig. -Anz? nder hinten 30
47 Нагрівач (вебасто\ паливо) | Якщо Ви замінили запобіжник і вінперегорів знову, потрібно шукати коротке замикання або прилад (блокйого). Інакше Ви ризикуєте викликати пожежу у своєму автомобілі, щообійдеться вже значно дорожче для вашого гаманця. >
"
Взято на просторах інтернету всім спасибі та рівних доріг)
"
Взято на просторах інтернету всім спасибі та рівних доріг)
