Просили зробити фото валу для центрування диска зчеплення, М50.
Ось зробив=)

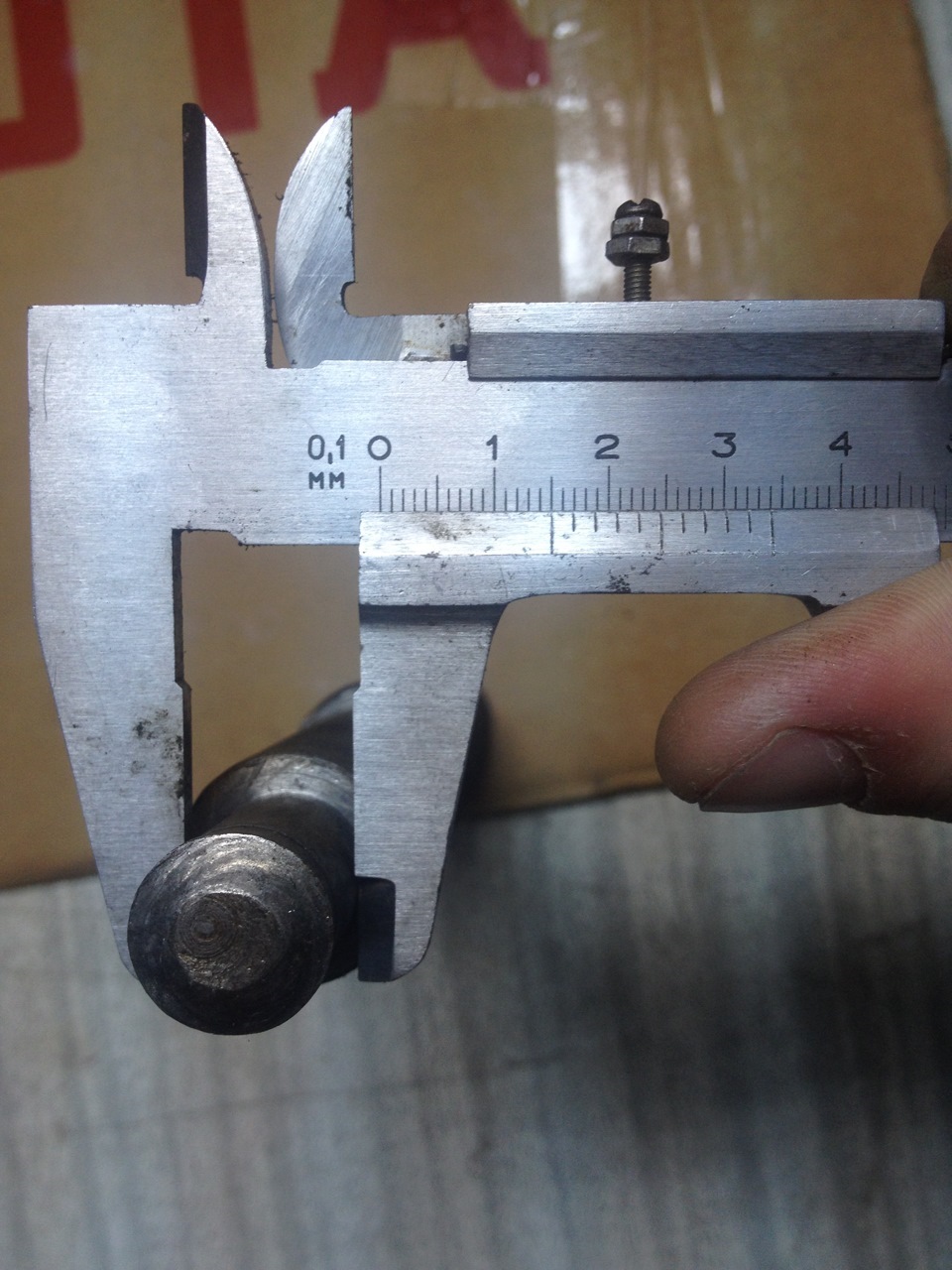

Діаметр 15мм. Проточка для центрування в підшипнику.

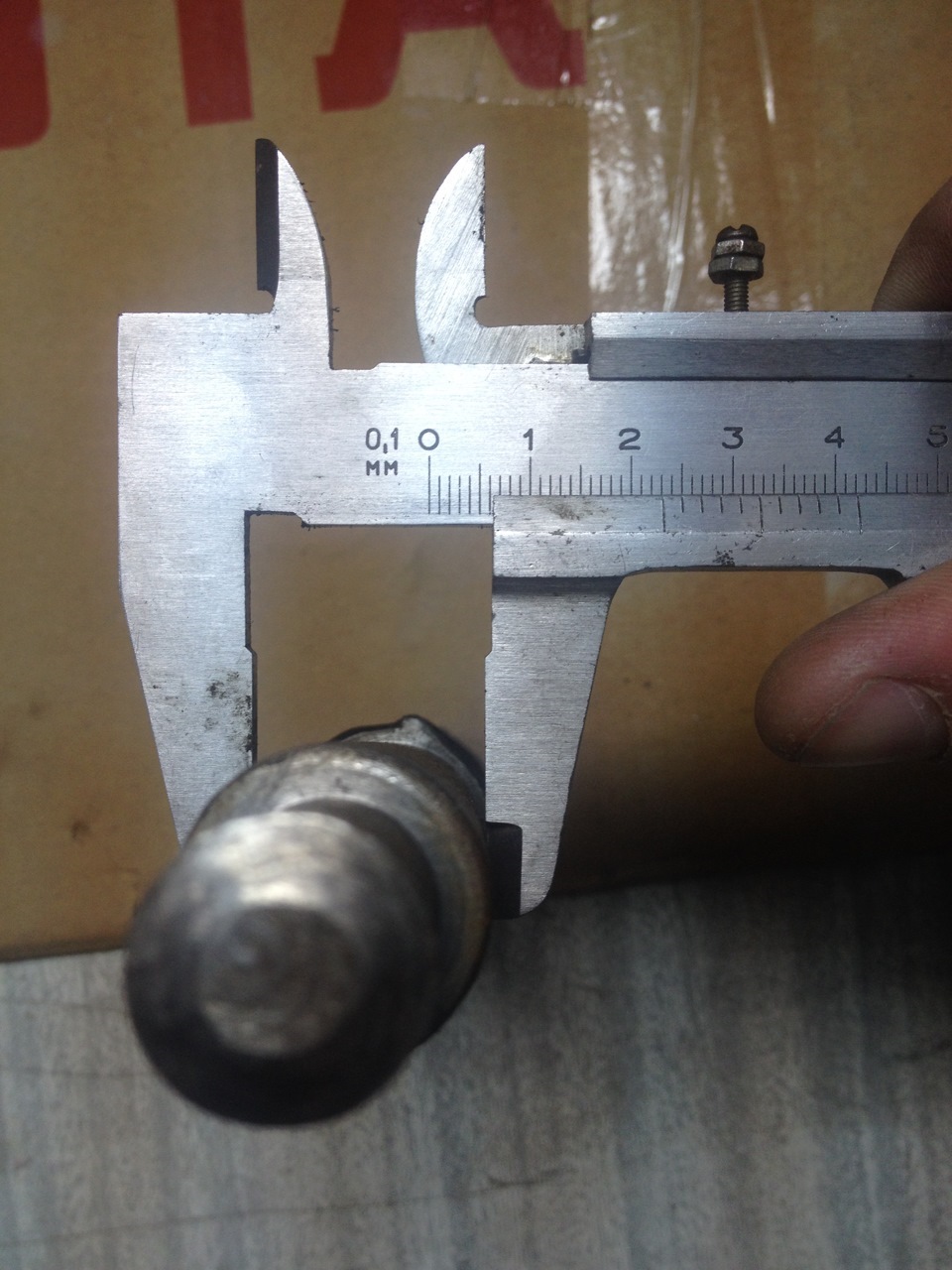

Діаметр 23мм.Проточка для центрування в диску сцепи.

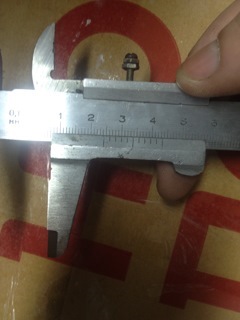

Довжина малого діаметра 24мм.Для входу в підшипник.Довжина великогодіаметру не має особливого значення.
Коментарі9
А в підшипнику є і другий розмір, 12мм, так що потрібно точно знати. І взагалі, що дає ця пристосування, рівно поставить диск зчеплення і виходить встановлювати коробку простіше? 3 рази ставив і знімав кпп і мотори і жодного разу проблем не виникало,...
Всі розміри вказані на фото. Хто як хоче так і ставить. Я собі зробив пристосу. Хто не хоче робити, нехай на око і ставить.
не ну краще з нею ставити зчеплення? легко потрапляє, так?
звичайно. потрапляє відразу без запитань.
ну ось, це і хотів дізнатися!) а то доводиться трохи крутити коліно, хоча удвох не дуже складно це робити, але все ж таки втрата часу зайва!) спробую собі замутити)
та там нема чого каламутити=)
Дякую, знадобиться))
дякую, завтра до токаря з розмірами)
будь ласка=))
