Встановлення камери заднього виду

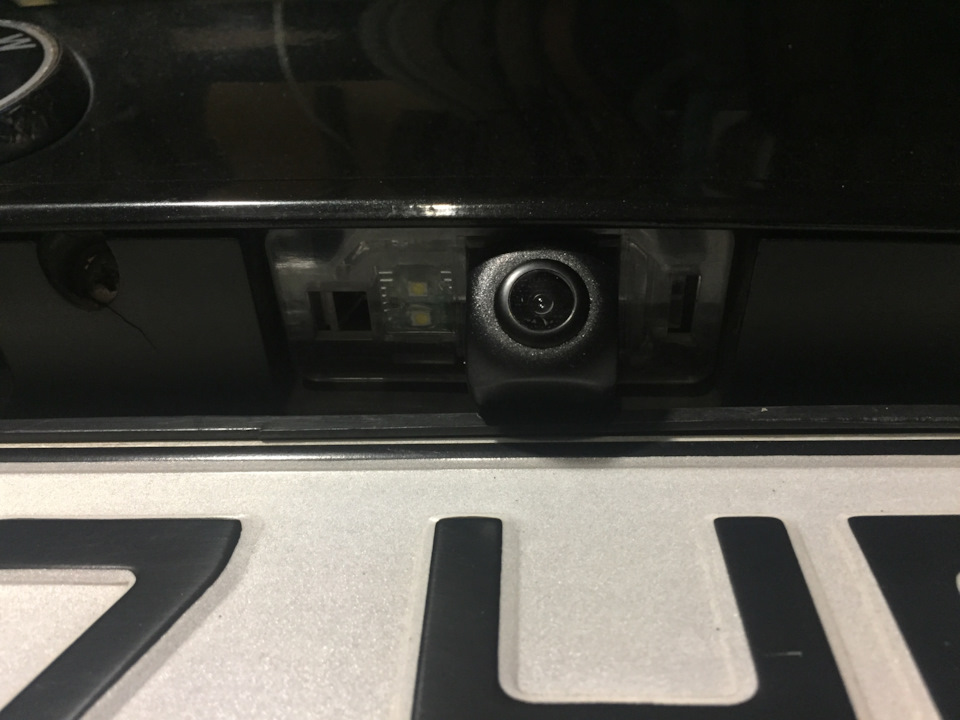

На аліці була куплена Камера заднього виду разом з підсвічуваннямномера, на багажнику встановлено 2 ліхтарі підсвічування, одинліхтар просто витяг і на його місце вставив куплений мною ліхтар ізкамерою.

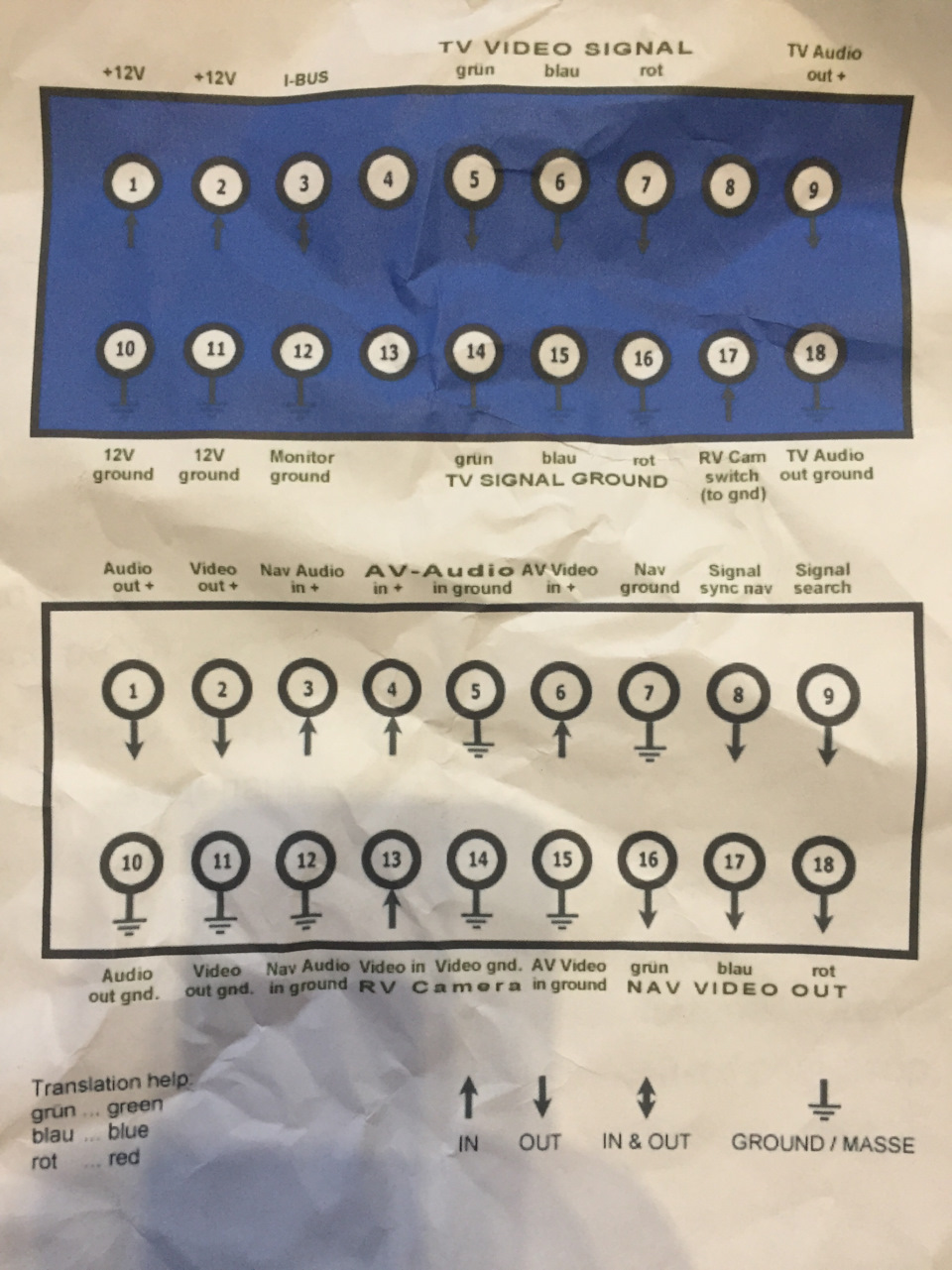

Два дроти від діодів підключаємо до самих контактів підсвічування, відео сигнал тягнемо до 13 і 14 пін білого роз'єму відеомодуля (+ івідповідно), живлення Камери я взяв від лампочки заднього ходу, на17 пін блакитного роз'єму відеомодуля через реле підключаємо масі, на управління подаємо той же плюс від лампочки заднього ходу, результат на фото)

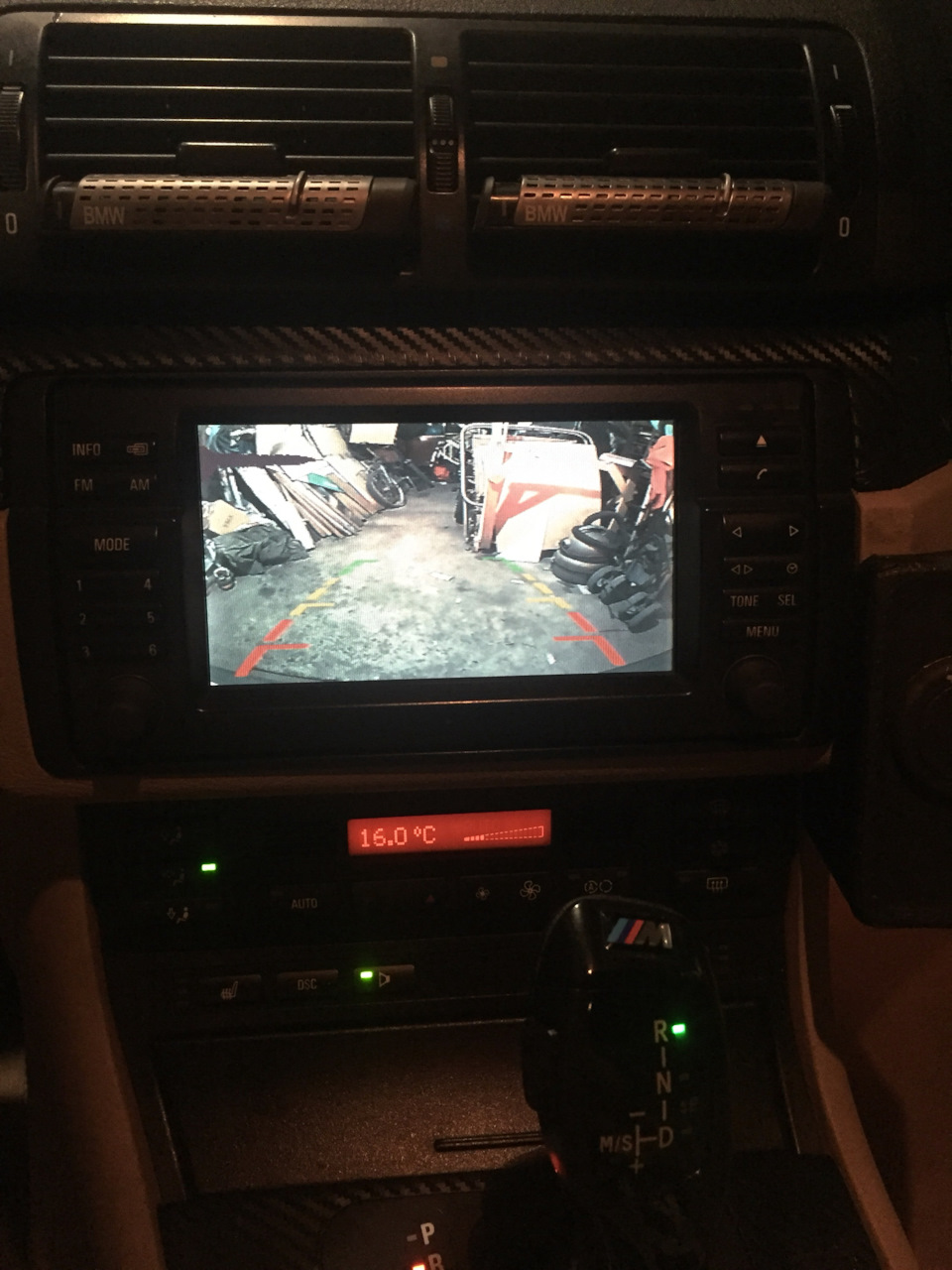

Зображення досить гарної якості як днем так і вночі)
