Кнопка відкриття багажника (скла) на турингу.

Продовжуємо встановлення дрібних ніштяків) Загорівся встановити цюкнопочку) Скажу я вам, хлопці, а це досить рідкісний ніштяк наукраїнських розбірках. Знайшов не з першого і навіть не з другогоразу.
< /p>

Зараз трохи пройдемося за номерами роз'ємів, може у кого є самакнопка, роз'єм можна зібрати буде:
Кнопка — 61318365579
Роз'єм чорний — 61138373666
Блакитна накладка — 61138373976 (судячи з інфо в куті, йдеяк цілий роз'єм)
< /p>

Номери пінів пронумеровані на фішках, що сильно полегшуєвиготовлення будь-якої проводки самостійно, сьогодні звернув увагуна це.

Пін № 2 — сіро-червоний провід, врізаємося в блок світла (блакитнийта коричневий роз'єми), нам потрібен коричневий, пін №47 (підсвічування кнопок у салоні)
Пін №5 — коричневий з чорною смугою, тягнемо в будь-яке місцез'єднання маси Я ж простягнув у розподільчу коробку забардачком.

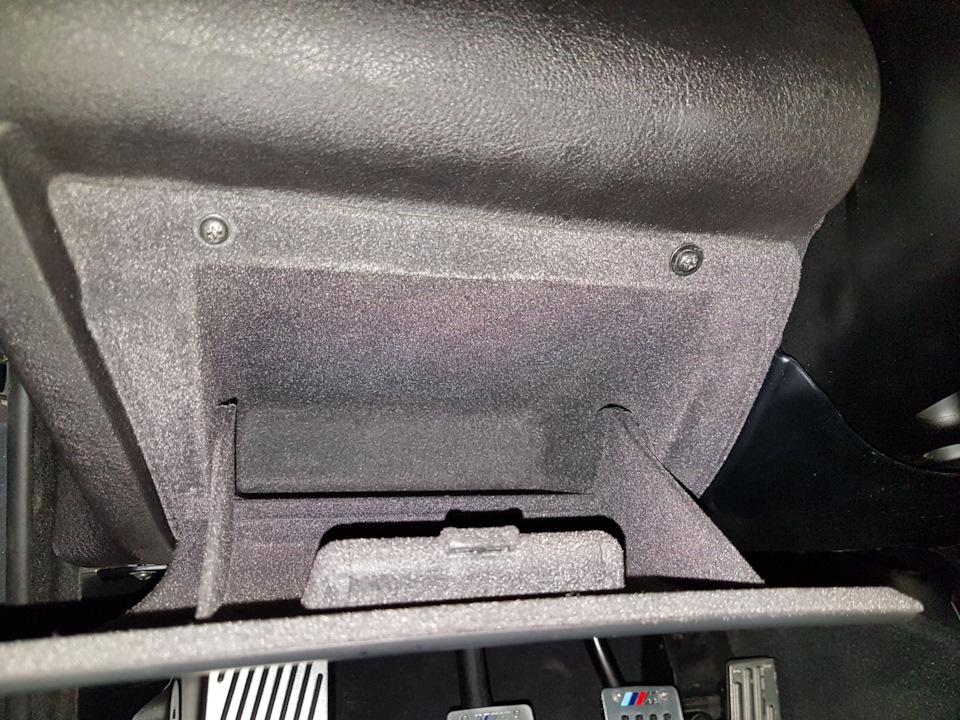

Пін №6 — сірий з коричневою смугою, наш сигнал на відкриттябагажника (скла в турингу), тягнемо за бардачок у роз'єм х253 (поцентру) блоку комфорту (один роз'єм блакитного кольору, пін №6 будевільним). Колінах, то тягнутися де ніфіга не видно, скрізь гострікути. Треба мати запас у часі і бажано нікуди не поспішати. Майтеце на увазі) Відчутно згладжує всі страждання налобний ліхтарик) Зним набагато комфортніше) Невеликий фотозвіт:Відкручуємо 2саморізи, виймаємо кишеньку
Ось так вона виглядає з зворотного боку
…

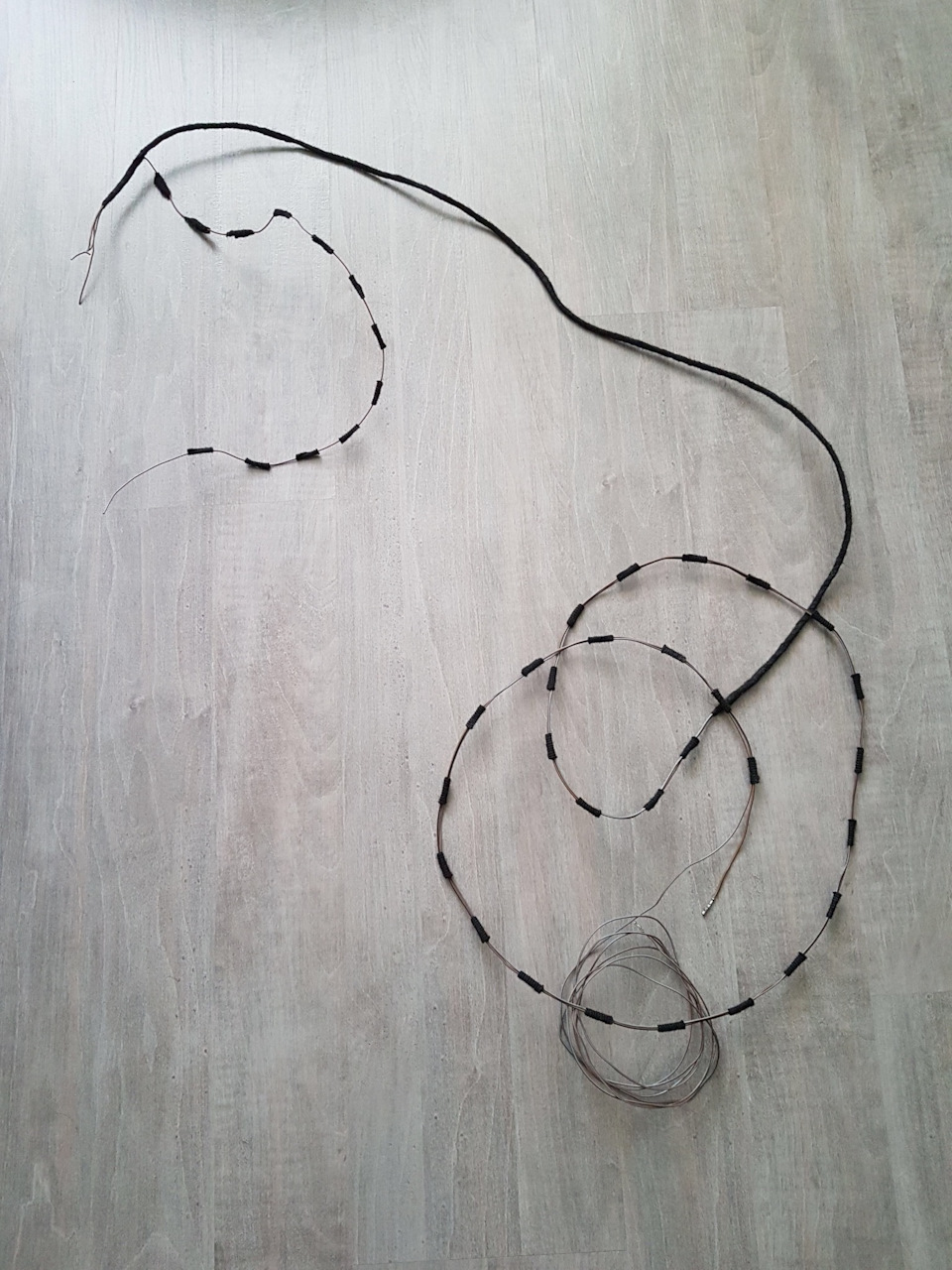

Заготовлена ​​вдома проводка. Укоротив за місцем. Довжини 1, 7-1, 8мбуде достатньо 40-45см на підсвічування кнопки до блоку світла. Такяк я розібрав повністю донорську проводку, у мене заготовленіскручування проводів, просто вибираємо за кольором. У наступнихзаписах покажу якось) Часу витратив нормально на розпинування ірозплутування величезного гнізда проводів)
Все просто) Це саме кайфове самому робити проводку)
По оригіналу

У Заводимо проводку з боку пасажира т.К. Там легше дістатигофру. Пластик під торпедо просто опустив вниз з обох боків, виймати його немає потреби.
Пластик упору ноги також знімати не треба, за ним можна спокійнозавести проводку до нашого отвору.

Проведення пішло вліво за пластик упору ноги
Зустрічаємо наші дроти

Ось так виглядає кнопка:

Кнопка
>

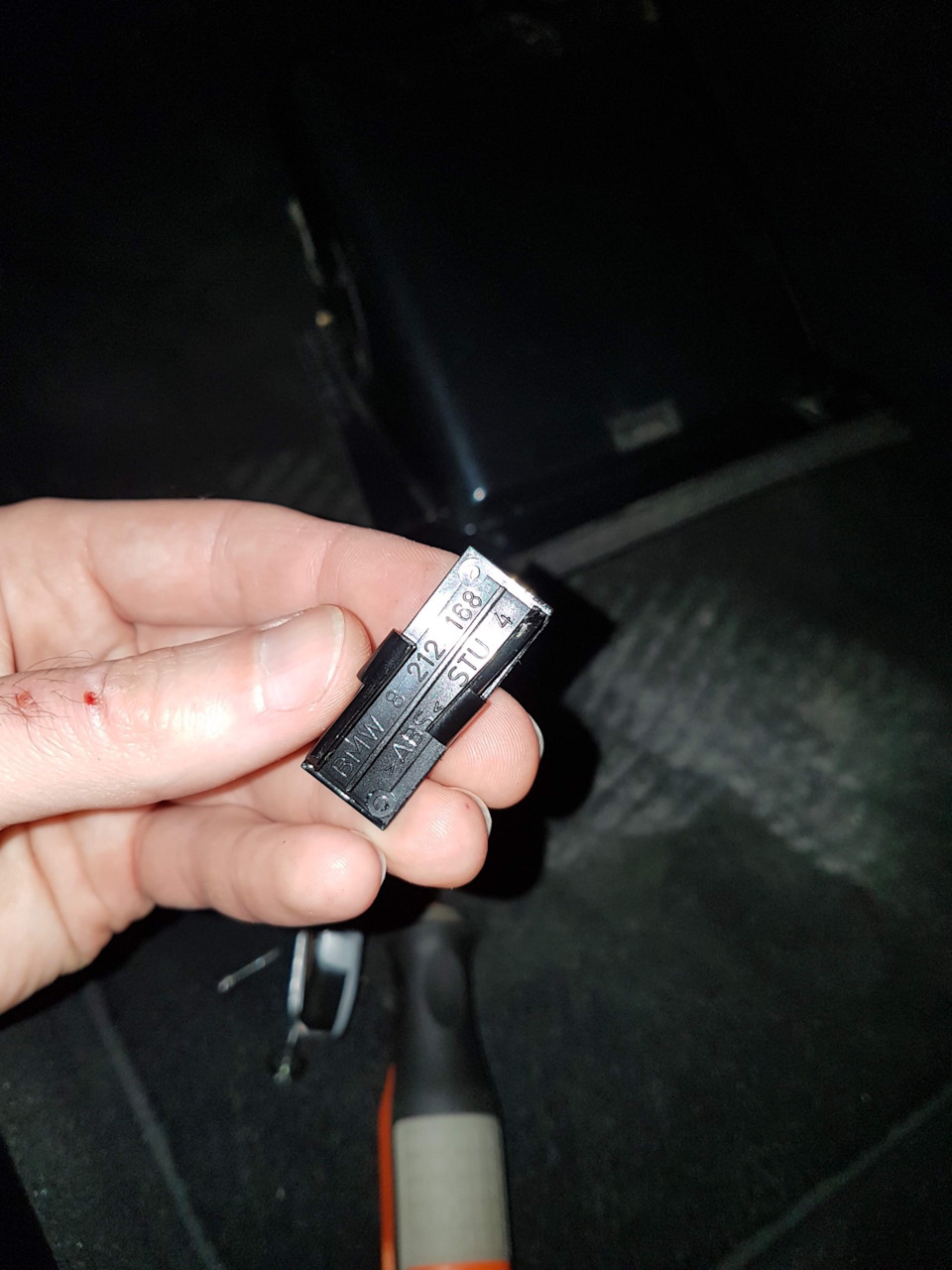

Рознімання у зборі:

…
Внутрішня частина. Видно нумерацію пінів.

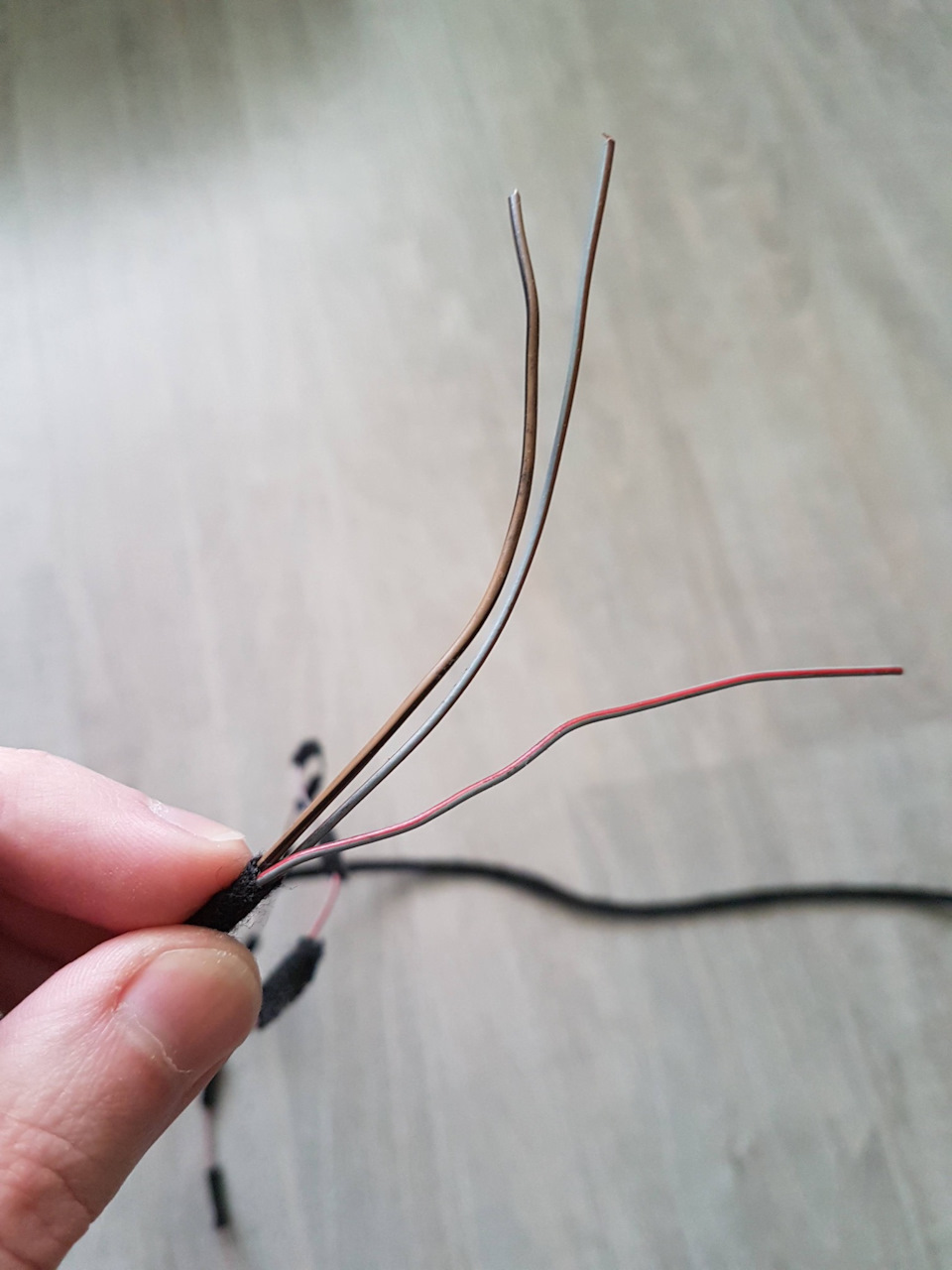

З'єднуємо проводку з кнопкою:
…
З'єднання сіро-червоного дроту. Врізаємось гільйотиною. Провід0, 35мм тонкуватий для неї. В ідеалі використовувати від 0, 5мм.
Роводимо проводку, прихоплюємо хомутами, де необхідно. Переходимона бік пасажира. Від'єднуємо середній роз'єм блоку комфорту, виймаємо блакитну фішку.
Знятий роз'єм

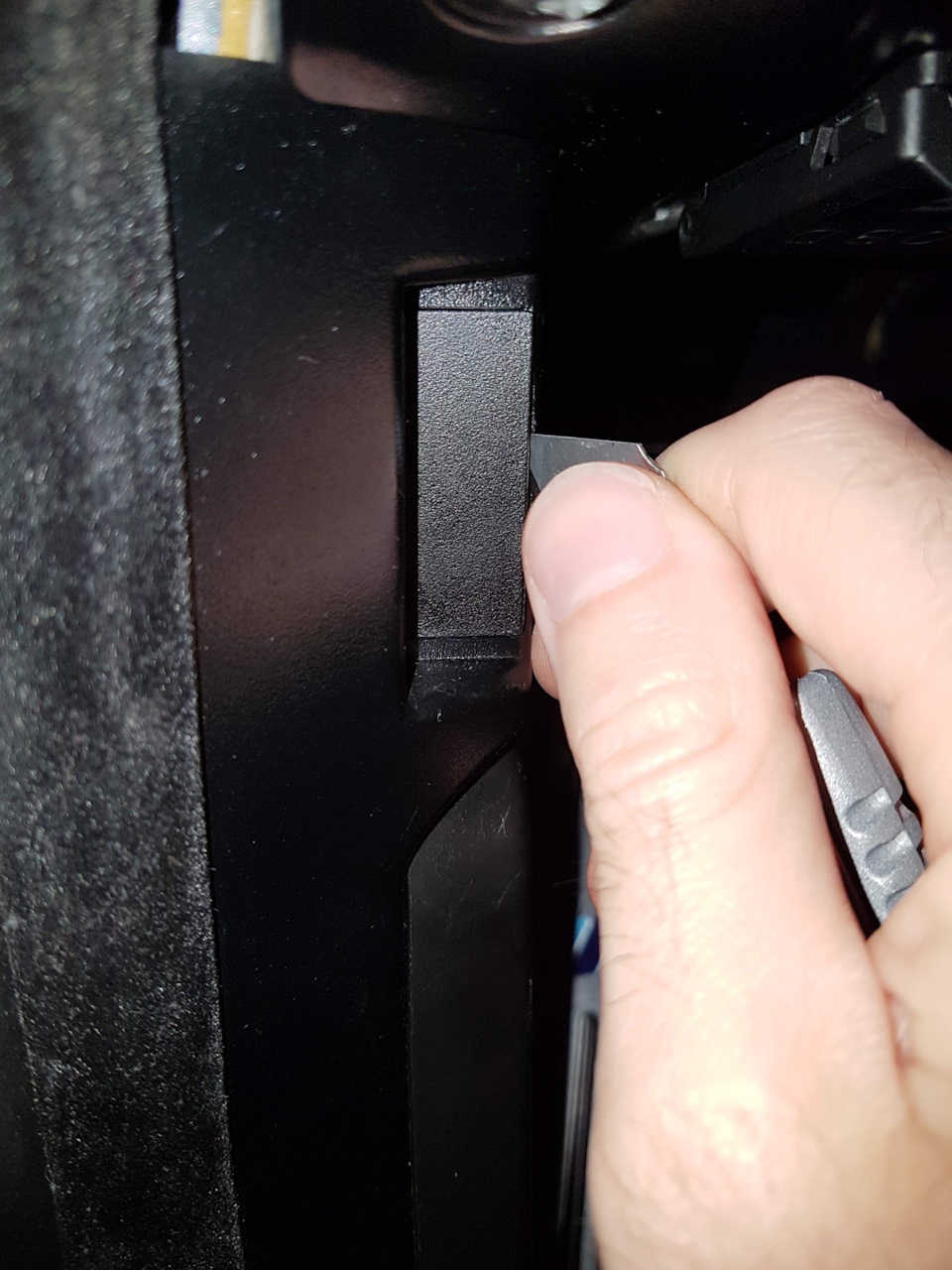

Розсуваємо дроти, щоб зафіксувати наш пін.

Пін №6 вільний був

Обмотуємо тканинною ізолентою проводи, що залишилися, і ставимокнопку на місце.

Шуметь не буде точно)

Загальний вигляд :

Якось так)

З габаритами:

Однією кнопочкою, що світиться більше)

<
Просто красиве фото, яке є абсолютно у всіх, хто ставив собікнопку)

Агонь)
…
Витрати:
> Кнопка з роз'ємом — 230 грн (8, 5$). В турингу з ключавідкривається саме скло) А я так так діявся…) Ще одна дрібна плюшказроблена) Зараз полюю за одним дуже жирним, як на мене, дооснащенням, але на увазі карантину, поки знайти не вдається. Провибір взагалі мовчу.

По суті всі куплені дооснащення стоять, крім одного) Як завжди, одне в ідеалі скомбінувати з іншим, щоб по два рази не розбирати)чекаємо)

Любіть свої авто!

"
