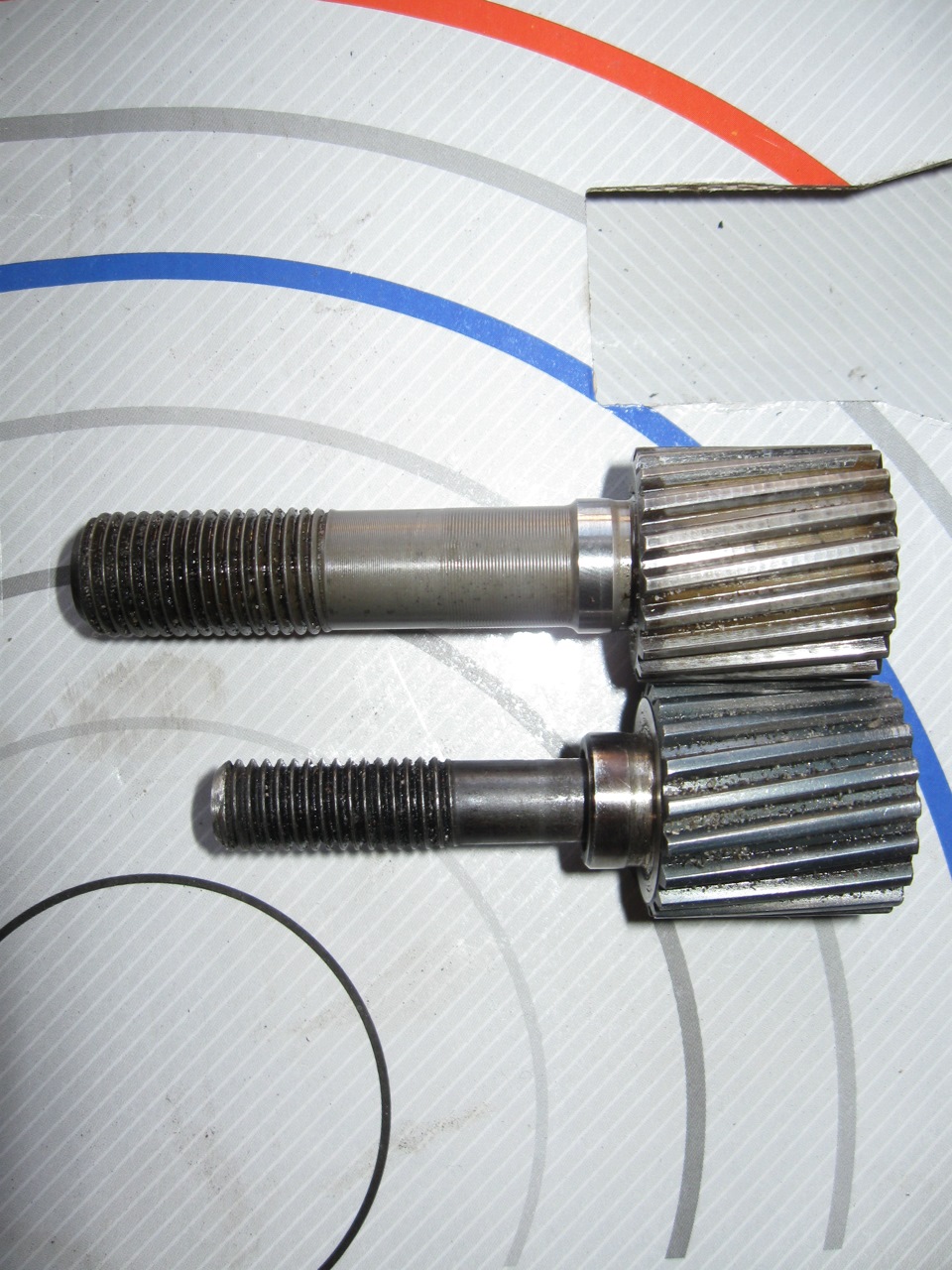

Вище м50 нижче м54

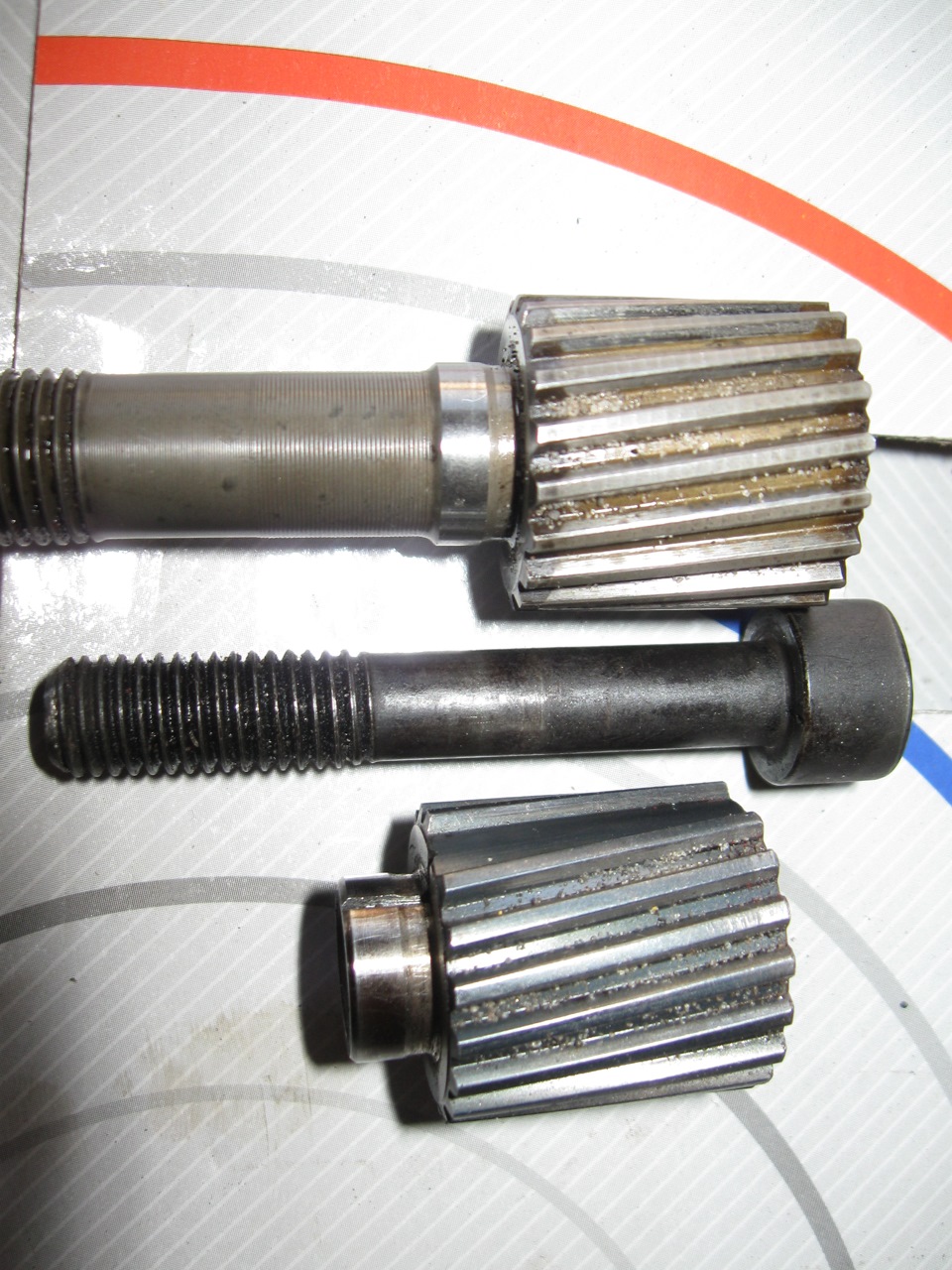

Крім того, у м50 це одна запчастина, а у м54 — 2е

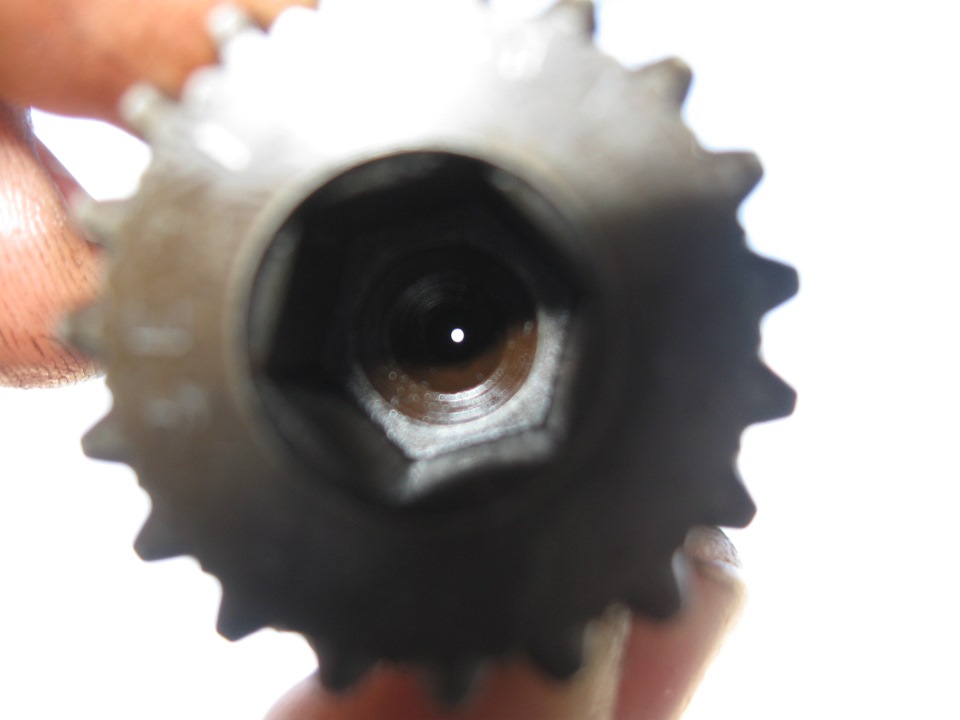

Канал масло подачі у м50 це осьовий отвір з жиклером.

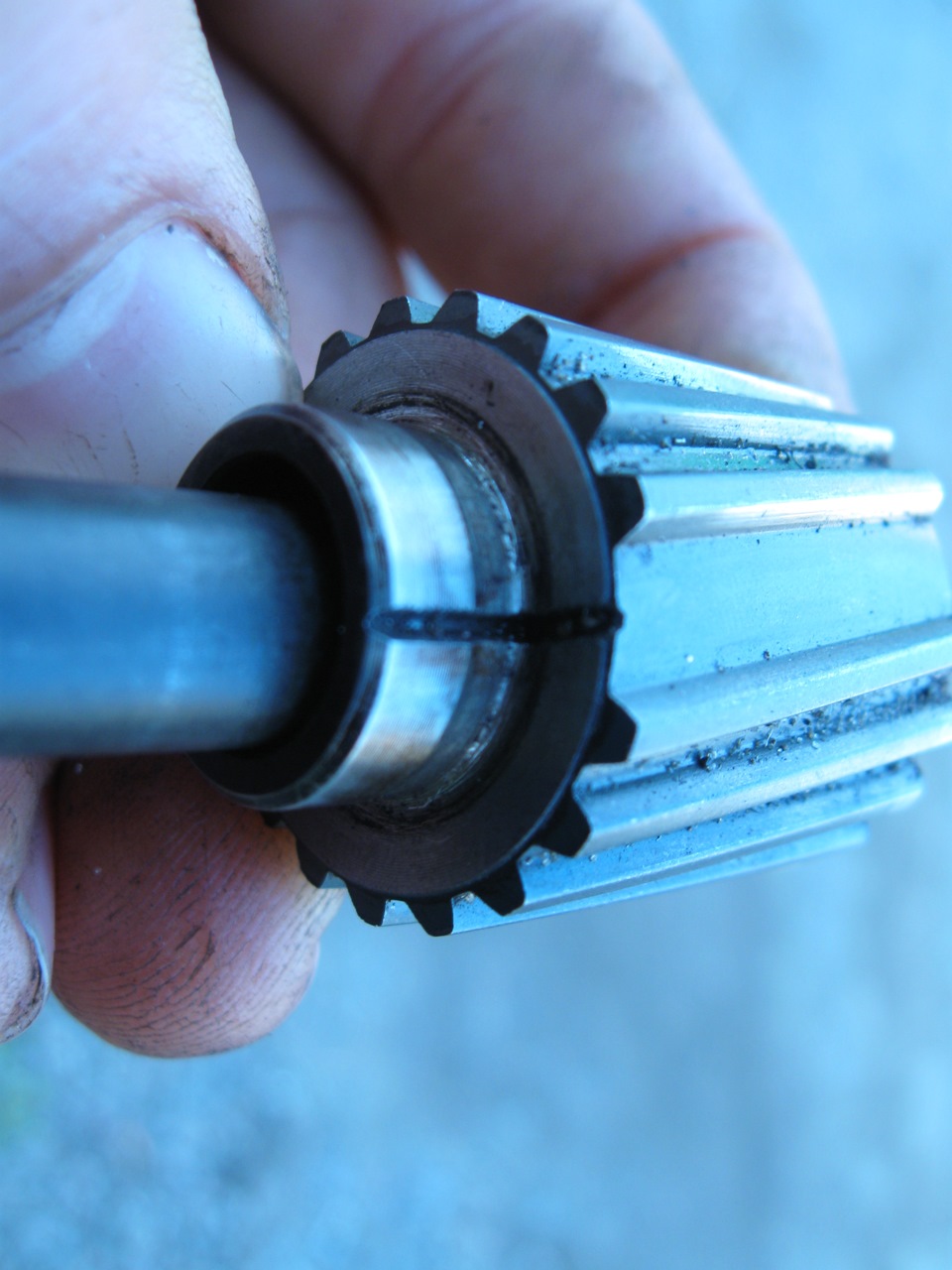

Канал маслоподачі м54 - спец. Канавка.

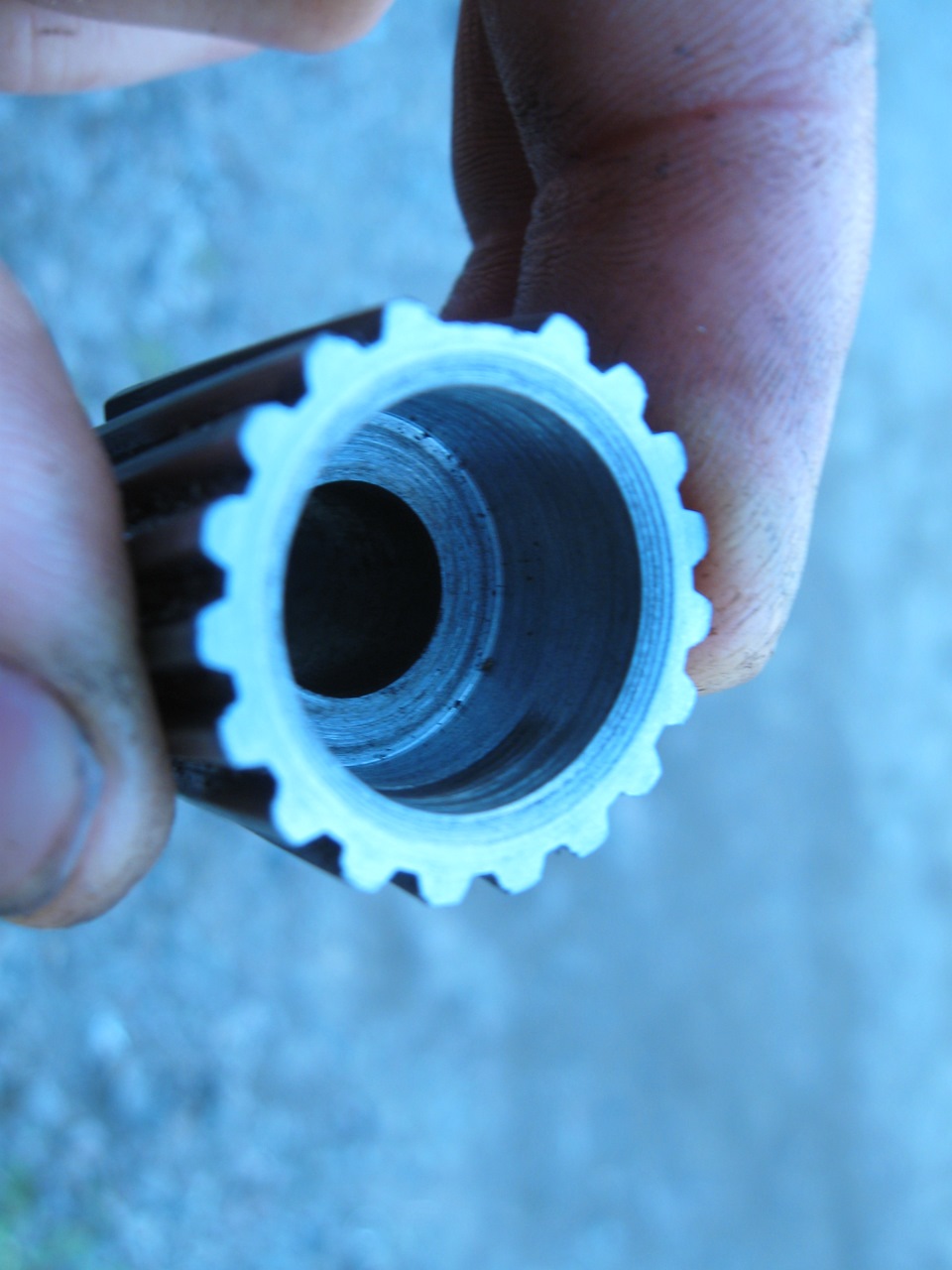

Укоротили по довжині деталі від м50, потім щоб капелюшок болта нестирчав рівно на стільки ж просадили заглиблення під болт. Вийшлояк то так. > Зібрана конструкція. Ще у м54 вал має якусьнаворочену обробку поверхні (видно за кольором він синій) таку ж якковані сталеві колінвали БМВ. У м50 такої обробки не було. До речібула ще проблема з ваносом. Короткий екскурс. Ванос мав 3 можливіконфігурації (можливо більше але я нарахував стільки). 1я це вічноторохтячий на хх ванос перших випусків. Починаючи з 92 року і до95. Далі 2-я конфігурація BMW його допрацювала і підперла шестернютарілчастою пружиною, і 3-я конфігурація зустрілася вже на 2хваносних моторах (м52-м54 і вище) Там відмовилися від тарілчастоїпружини. Гофрованої шайби. Саме цю конструкцію було вирішеноповторити. Таке ніколи не встановлювалося на однованосні мотори.Тож вважатимемо це черговою "порцією" доопрацювання. Перевага втому, що ця конструкція в 2 рази легша ніж 1 і 2 конфігурації. Маємінімум деталей і взагалі мені найбільше сподобалася.
Ось на цьому фото пластина під гайками і є гофрована шайба, щопідтискає шестірню і дозволяючи їй вільно обертатися, але в той жечас не дає їй осьового люфту.
Трохи фото процесу складання приводу валів. Отже — КВ у ВМТ, одягаємо всі шестерні встановлюємо натягувач великого ланцюга, анатягувач малого ланцюга фіксуємо чимось підручним:
Маленький шестигранник фіксує натягувач малого ланцюга. Природнорозподільники теж повинні стояти як належить у моєму випадкувпускний вал стоїть як за букварем (верхня сторона квадратапаралельна площині роз'єму ГБЦ) :
Впускний РВ за мітками.
А ось випускний стоїть абияк тк нагадаю що він виготовлений звпускного від мотора м50 безванос (фаза 240 підйом 9, 7мм). Йогопотрібно виставляти по індикатору - підйом випускних клапанів 6цил. (у перекритті) я поставив 0, 5мм, надалі можна буде погратися, благо у м50 у стоку всі шестерні - розрізні. Випускний РВвиставлений по індикатору, квадрат дивиться абикуди.
Далі процес складання не відрізняється від описаного, наприклад, уТІСі або ін. Літературі.
Вставляємо виконавчий механізм ваноса Закручуємо всі гайки, звільняємо натягувач малого ланцюга.
Можливо вийшло нудно й зарозуміло, але раптом хтось вирішитьповторити і йому допоможе ))).
