Спершу я підключав:
< /17 (коричневий) (земля) треба вийняти і переставити на 13 пінбілого роз'єму.
— 18 (червоно-жовтий) вийняти і переставити на 8 пін білогороз'єму.
_____________________________________________________________

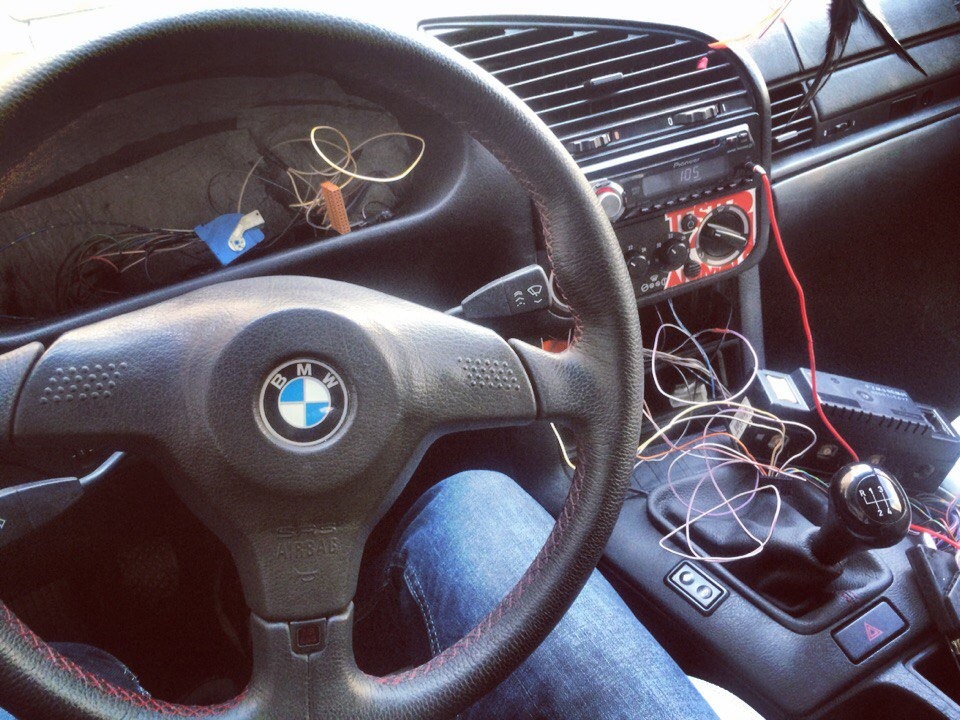

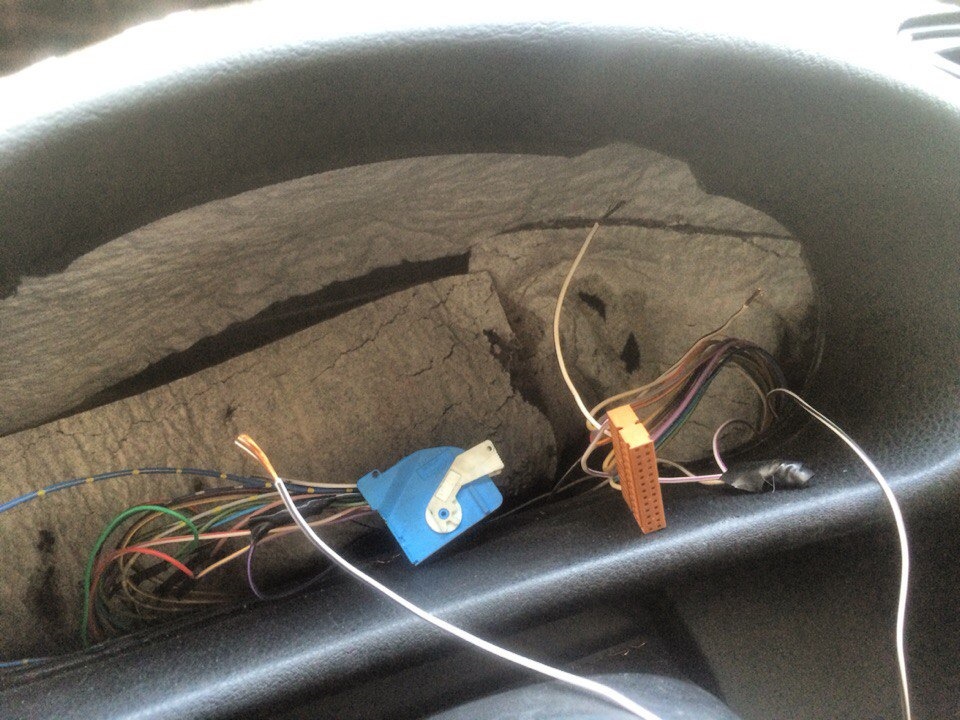

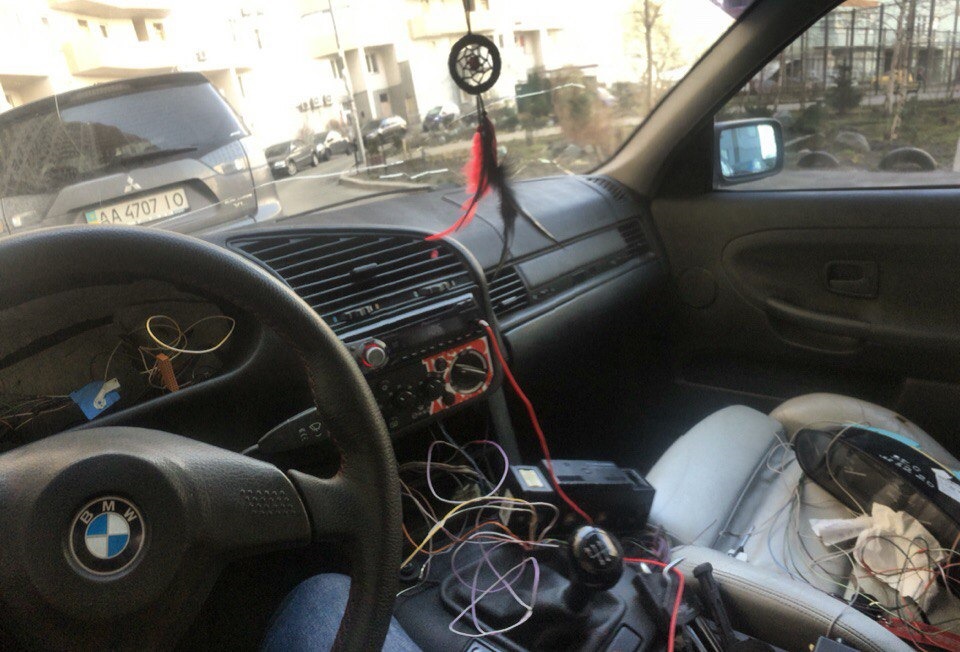

знімання керма і без прокручування його.Треба тільки відключитироз'єми, їх там три і під правильним кутом витягнути вбік. Уприладку і вони підключені, для цього необхідно підключити вже донаявного проводу ще один, який йтиме в БК. Я особисто розрізавнавпіл провід, що йде до приладки, зняв ізоляцію, скрутив, заізолював. Проводи відмінно тягнуться безпосередньо з отворуприладової панелі до отвору БК. Отже, по чорному (х1070) конектору, знову його розбираємо і:
6 (синьо-коричнево-жовтий) тягнемо на 26 пін наX17 (блакитний на панелі приладів) — це чек-контроль (якя зрозумів, лампочка на приборці просто)
9 (зелено-синій) підключаємо на 4 пін Х17< /b> (блакитний наприборці) відповідає за інформування БК про те, що двигунзаведений, без нього БК фактично не працює
13 (чорно- білий) на 2 пін X17 (блакитний, прибирання), відповідаєза швидкість
15 (синьо-фіолетово-білий) ) на 24 пін на Х17 (блакитний наприбиранні) сигнал димера
По білому роз'єму ( Х1071):на 12 пін на Х16 (білий) на панеліприладів)
6 (біло-чорний) на 21 пін на Х16 (білий на панелі приладів) витратапалива
7 (біло-жовтий) на 11 пін на Х16 (білий на панелі приладів)
9 (біло-сірий) на 10 пін на Х17 (блакитний на прибиранні), рівеньпалива
____________________________________________________

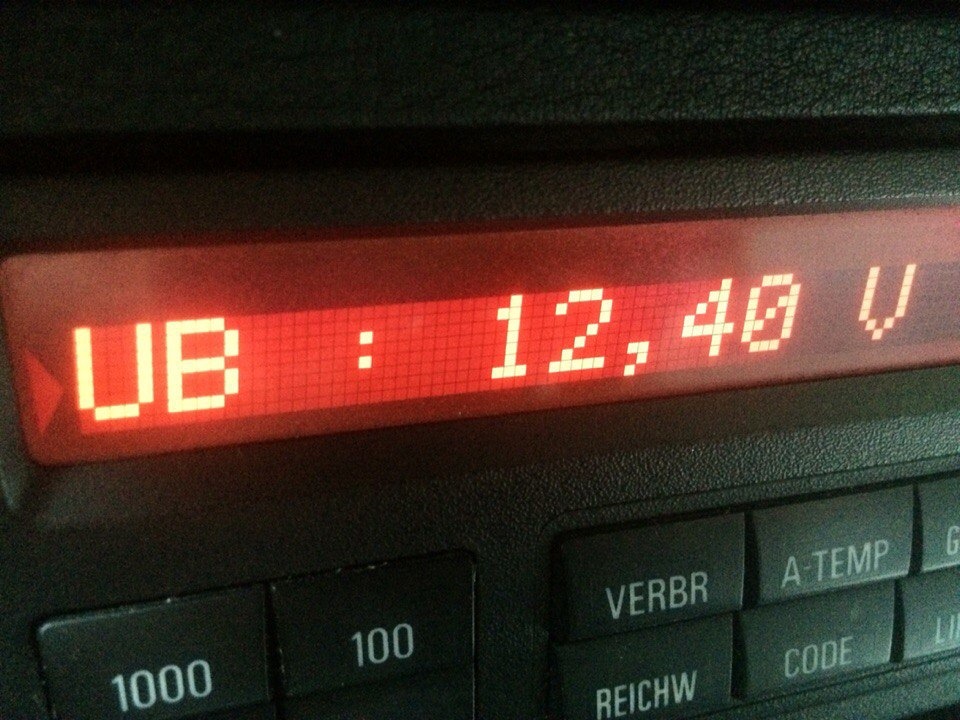

В одній з прихованих функцій, БК показує напругу в мережі
Коли дивився роз'єм Х1070 (чорний у бк), то вирішив, що зайвим будепідключати 9 — Х1070 -> 4 - Х17 т.К. Він і таквключався в мене з поворотом ключа, думав, що я вже ця "функція"підключена. Фіг там, цей провід обов'язково треба підключити.Інакше буде так само показувати лише температуру і годинник, але +до цього кількість бензу в баку і відстань, яку можна на ньомупроїхати (що мене і ввело в оману).
<
Наступне, що трапилося у мене — при включенні запалювання/запускудвигуна:
— Довго блимає БК, що відсутній чек-контроль, а я його і непідключав ще. br/>
— Горить лампа на приладці "сheck Control", про яку я і нездогадувався взагалі)
Якщо вас це теж не тішить, робимо таке:Натискаємо одночасно клавіші1000 і 10, На дисплеї з'явиться напис TEST. Наберіть код 19 інатисніть SET/RES. Ви побачите напис LOCK:ON чи LOCK:OFF, залежновід цього заблоковані чи ні приховані функції. Якщо у вас горитьLOCK:OFF, то можете переходити до опису функцій, якщо ж ні, то вамдоведеться розблокувати БК. Щоб розблокувати, натисніть DATE, щобпобачити поточну дату, наприклад 10.03 (день і місяць). Складіть їху нашому випадку 10+3=13, 13 — і є код розблокування прихованихфункцій. Вводити його треба прямо одразу там, де світиться LOCK:ON.Просто тикаємо на лівих клавішах правильну відповідь та SET/RES.Далі на будь-яку клавішу на центральній частині, якщо зновунатиснути SET/RES, то БК знову заблокується. Всі приховані функціївикликаються за описаним вище алгоритмом одночасним натисканнямклавіш 1000 і 10.
Про приховані функції є багато інформації в нет, нам же требанаступне:
Потрібна нам функція 11. Тобто. Натискаємо одночасно 1000 і 10, набираємо 11 і SET/RES. Далі потрібно поставити "код налаштування"без чек-контролю.
Ця настройка відповідає за те, в яких одиницях виміру будутьвідображатися значення по всьому БК + підключений чи нічек-контроль. br> — витрата в л/км або милі/галон
— показ швидкості в км або милях
— показ дистанції в км або милях.
У кожній цифрі/літері в цій опції закладена комбінація значень, намнайзручніше, впевнений:
0X — CONSUM-L/100km____SPEED-km/h._____DIST-km
А одне з інших значень:
1X — CONSUM-L/100km____SPEED-MPH______DIST-km
Х — це позначення другої літери/цифри, а не значення.
Якщо перше значення у нас:
— 0, то витрата в літрах на км, швидкість "кілометрів нагодину", дистанцію показує в км.
— 1, то витрата в літрах на км, швидкість "милях нагодину", дистанцію показує в км .
І так далі.
У мене тут 0.
Друге значення відповідає за:
- формат часу 12 або 24
- температура в градусах Цельсія або Фаренгейта
- чи підключений чек- контроль.
Х — це позначення літери/цифри, а не значення.
Детальніше:X4 — TIME-24______TEMP-C______CHEK-OFF
X5 — TIME-< b> 12______TEMP-C______CHEK-OFF
XA — TIME-24______TEMP-F.______CHEK-ON
< /p>
Значення:
4 — час відображається по 12 годин (горить АМ/РМ), температура в цельсіях, чек вимкнено.< br/>
5 — час відображається по 24 години, температура вцельсіях, чек вимкнено.
А — час відображається по 12 годин (горить АМ/РМ), температура у фаренгейтах, чек включений і так далі./b>
Я собі поставив 04, при запуску не свариться.
<

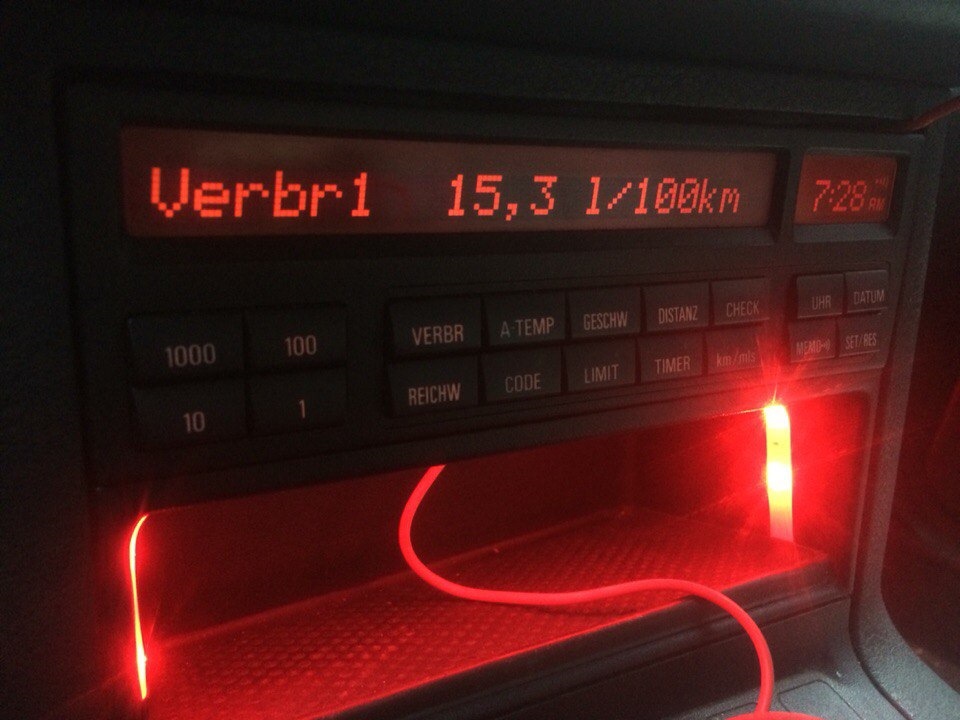

Залишається тільки якось налаштувати БК, щоб він показувавправильну витрату.
поточна швидкість. Також прихована функція
Середня швидкість
"
Якщо перше значення у нас:
— 0, то витрата в літрах на км, швидкість "кілометрів нагодину", дистанцію показує в км.
— 1, то витрата в літрах на км, швидкість "милях нагодину", дистанцію показує в км .
І так далі.
У мене тут 0.
Друге значення відповідає за:
- формат часу 12 або 24
- температура в градусах Цельсія або Фаренгейта
- чи підключений чек- контроль.
Х — це позначення літери/цифри, а не значення.
Детальніше:X4 — TIME-24______TEMP-C______CHEK-OFF
X5 — TIME-< b> 12______TEMP-C______CHEK-OFF
XA — TIME-24______TEMP-F.______CHEK-ON
< /p>
Значення:
4 — час відображається по 12 годин (горить АМ/РМ), температура в цельсіях, чек вимкнено.< br/>
5 — час відображається по 24 години, температура вцельсіях, чек вимкнено.
А — час відображається по 12 годин (горить АМ/РМ), температура у фаренгейтах, чек включений і так далі./b>
Я собі поставив 04, при запуску не свариться.
<
Залишається тільки якось налаштувати БК, щоб він показувавправильну витрату.
поточна швидкість. Також прихована функція
Середня швидкість
"
Якщо перше значення у нас:
— 0, то витрата в літрах на км, швидкість "кілометрів нагодину", дистанцію показує в км.
— 1, то витрата в літрах на км, швидкість "милях нагодину", дистанцію показує в км .
І так далі.
У мене тут 0.
Друге значення відповідає за:
- формат часу 12 або 24
- температура в градусах Цельсія або Фаренгейта
- чи підключений чек- контроль.
Х — це позначення літери/цифри, а не значення.
Детальніше:X4 — TIME-24______TEMP-C______CHEK-OFF
X5 — TIME-< b> 12______TEMP-C______CHEK-OFF
XA — TIME-24______TEMP-F.______CHEK-ON
< /p>
Значення:
4 — час відображається по 12 годин (горить АМ/РМ), температура в цельсіях, чек вимкнено.< br/>
5 — час відображається по 24 години, температура вцельсіях, чек вимкнено.
А — час відображається по 12 годин (горить АМ/РМ), температура у фаренгейтах, чек включений і так далі./b>
Я собі поставив 04, при запуску не свариться.
<
Залишається тільки якось налаштувати БК, щоб він показувавправильну витрату.
поточна швидкість. Також прихована функція
Середня швидкість
"
X4 — TIME-24______TEMP-C______CHEK-OFF
X5 — TIME-12< /b> ______TEMP-C______CHEK-OFF
XA — TIME-24______TEMP-F.______CHEK-ON
>
Значення:
4 — час відображається по 12 годин (горить АМ/РМ), температура в цельсіях, чек вимкнено.
> 5 — час відображається по 24 години, температурав цельсіях, чек вимкнено.
А — час відображається по 12 годин (горить АМ/РМ), температура у фаренгейтах, чек включений і так далі. >
Я собі поставив 04, при запуску не лається.
Залишається тільки як -то налаштувати БК, щоб він показувавправильну витрату.
поточна швидкість. Також прихована функція
Середня швидкість
"
X4 — TIME-24______TEMP-C______CHEK-OFF
X5 — TIME-12< /b> ______TEMP-C______CHEK-OFF
XA — TIME-24______TEMP-F.______CHEK-ON
>
Значення:
4 — час відображається по 12 годин (горить АМ/РМ), температура в цельсіях, чек вимкнено.
> 5 — час відображається по 24 години, температурав цельсіях, чек вимкнено.
А — час відображається по 12 годин (горить АМ/РМ), температура у фаренгейтах, чек включений і так далі. >
Я собі поставив 04, при запуску не лається.
Залишається тільки як -то налаштувати БК, щоб він показувавправильну витрату.
поточна швидкість. Також прихована функція
Середня швидкість
