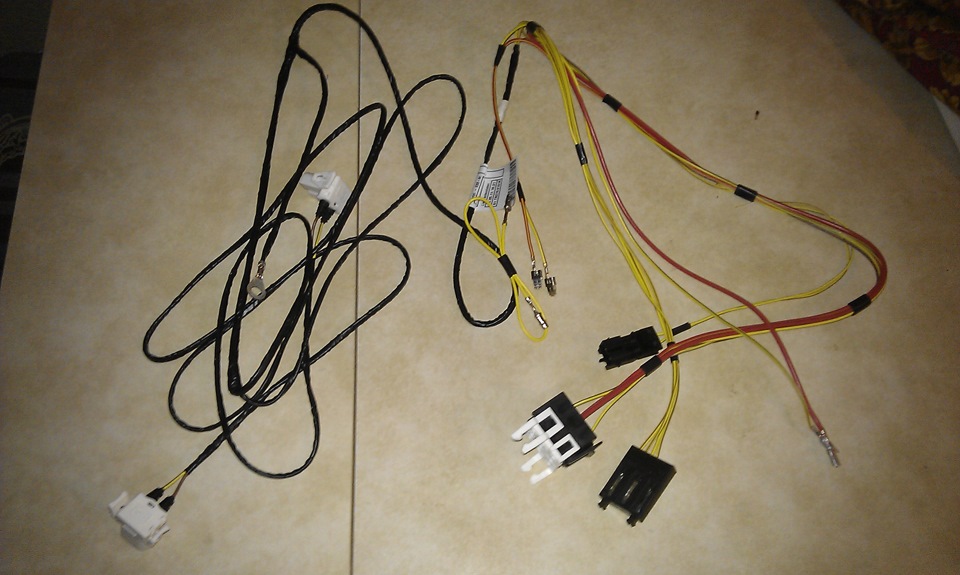

Замовив комплект проводів протитуманок оригінальний близько 450 грн+ на розбиранні знайшов кнопку для протитуманок подвійну тареле.
комплект дооснащення проводів протитуманних фар e36

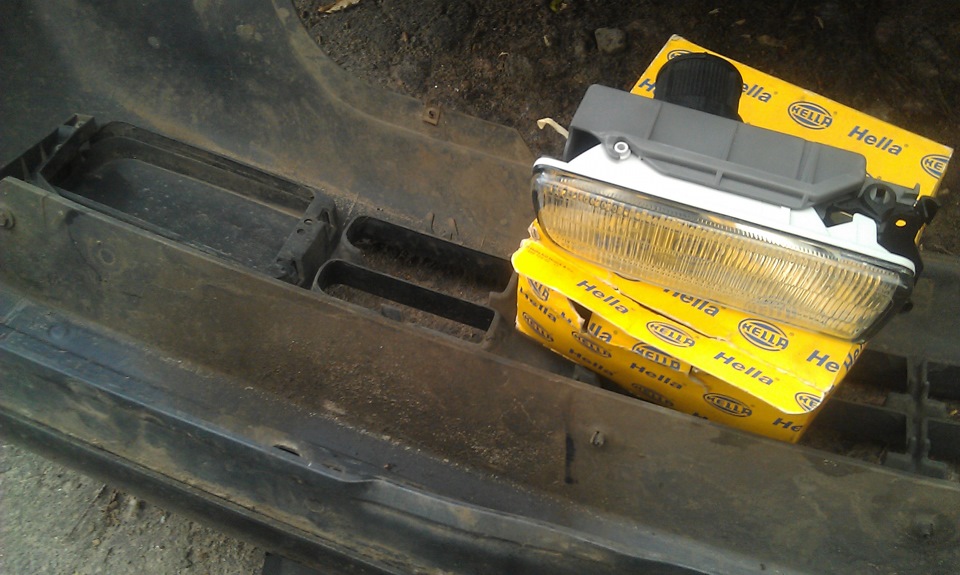

Протитуманки купив у співробітника, купував він собі їх давно і такі не поставив на е21 кузов, хелла рідні е36 у коробках жодного разуне ставилися 800 грн.
протитуманна фара Hella на e36

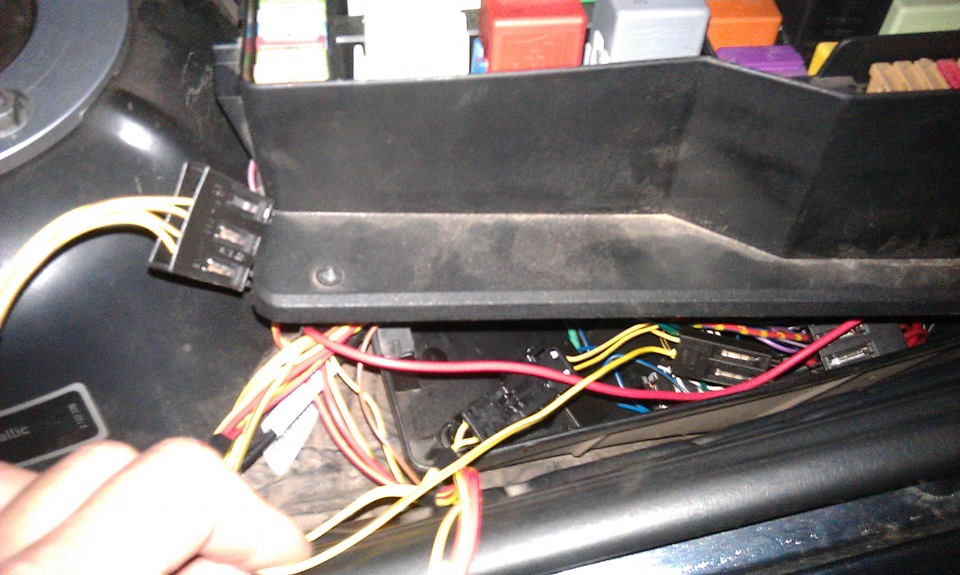

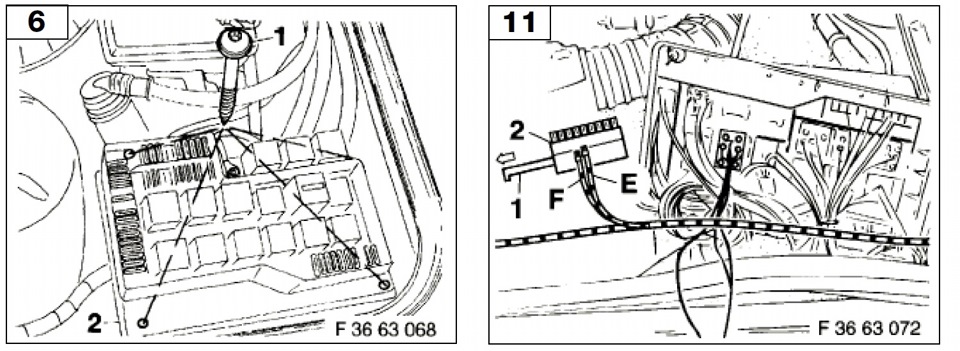

Для встановлення протинуманок потрібно розкрутити блок запобіжників(4 шурупи торкс 10 по периметру) і вставити в 15 позицію клем длязапобіжника (потрібно зняти блочок на 10 запобіжників витягнутибілу смужку та вставити) реле у своє місце
Знайти на дні гребінець з червоними проводами і вставити тудичервоний проводок і знайти роз'єм з двома проводами, які йдуть всалон на кнопку і на лампочку в приладку Є ще один провід жовточорний, його потрібно підключити в гребінець з відповіднимипроводами. Включення протитуманок подається з 9 роз'єму перемикачасвітла, там з'являється плюс при включенні запалювання та включенихгабаритах, при включенні протитуманок на реле присутні дванормально розімкнуті контакти один йде на запобіжник, а потім насамі протитуманки і лампочку в приладку, а другий на живленнякнопки протитуманок, ця кнопка раніше запитувалась лише привключених фарах. Тобто тепер можна включити задні при габаритах іпередніх включених. Це мене врятувало з реле тому що у мене релебуло 4 контактні і протитуманки не включалися, я по сміху подививсящо реле на фари аналогічно у нього теж є 2 нормально розімкненийконтакт, другий подає харчування на кнопку задніх протитуманок. Іпоміняв місцями реле, тому що в передніх протитуманках на релевихід на протитуманті це другий вихід реле якого немає у звичайногореле, а у фар другий вихід на задні протитуманки, якими я некористуюсь.

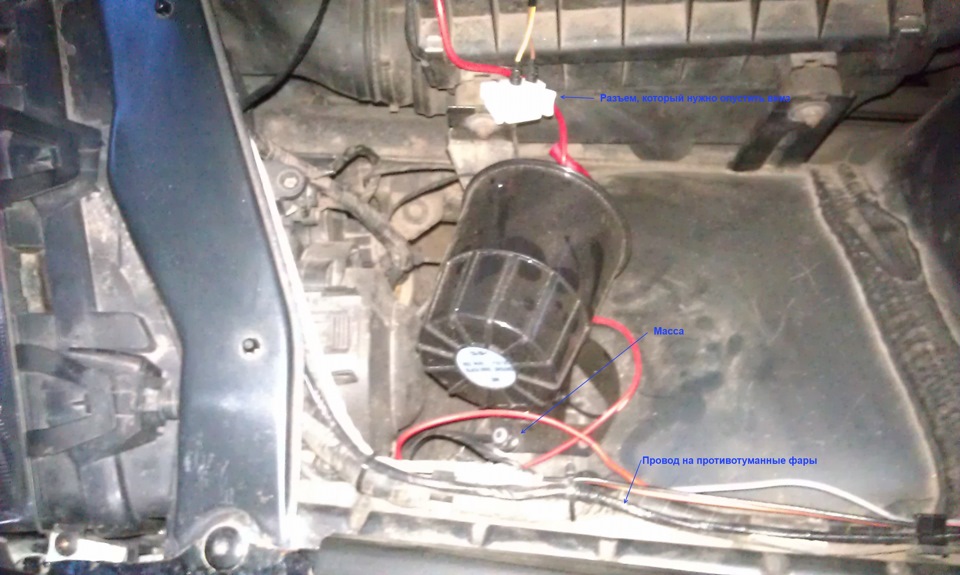

Далі протягнути дроти з роз'ємами на самі туманки, біля корпусуповітряного фільтра підключити масу.
У салоні потрібно зняти перемикач світла з решіткою повітроводу, поміняти кнопку та вставити проводок в роз'єм перемикача світла 9пін і роз'єм кнопок протовотуманкок, там один вільний пін. Післяцього вкрутити рамки в бампер і підключити туманки. Бампертримається на чотирьох болтах. Два болти за заглушкоюбуксирувального гака і два під молдингом симетрично на іншійстороні бампера, також потрібно відкрутити підкрилок 2 болта знизуі один з торця і трикутники, повітропроводи, яких у мене поки щонемає
бампера e36
Повертаємо на місце бампер, вставляємо запобіжник і реле. Так яклампочок не купив, то поки фотка з не включеними протитуманнимифарами…
Коментарі18
Мені здається при установці рамок ПТФ ти забув про крпонштейни ПТФ
Привіт, ніде вже не продається комплект дооснащення. У мене штатно стояли птф, але проводку порізав хтось із попередніх господарів для ксенону. Можеш фотки номерів колодок зробити, ті що до птф підключаються (білі Г-подібні).
Продається
Як 5 років минуло з моменту коментаря.
Так, але 5 років тому ця проводка теж була доступна до замовлення. І 10 років тому і зараз.
Якщо мені не зраджує пам'ять - це я тобі привозив проводку ... туманки, до речі, залік! Вони зараз мільйон грошей коштують.
Так, проводку у тебе купував)
а туманки що в бампер М що в звичайний однакові?
так
можеш розповісти, думав підключити але коли вийняв одинарну кнопку не зрозумів чому там підключено вже 3 піна, у новій 4 піна виходить один потрібно відключити зайвий і куди його подіти взагалі…
Та там все цікаво, перечитай ще раз що я писав. Протитуманки включаються з реле, а керування реле йде від кнопки, частина проводки вже закладена в машині навіть якщо немає із заводу. У подвійну кнопку у вільний пін роз'єму вставляється короткий прово...
тобто. один проводок вже тягнути не потрібно, він є, тільки вставити короткий провід розібрати коробу запобіжників і там знайду куди сунути вже реле ... дивно як чому відразу не вставити роз'єм в коробку з реле ...
ну не зовсім все, якщо ти не купуєш дроти дооснащення як я, то тобі потрібно майданчик під реле, під запобіжники і роз'єм на розбиранні знайти або самому як то колгоспити. З заводу один провід управління для тебе проведений тільки. Тобі потрібно вста...
було б круто якби знайшов, проводку я зб брав оригінал видирали з машини на розборі, там є повністю все і реле і контакти все
додав в кінець статті 3 картинки з квітами і моїми підписами думаю повинні допомогти A B конектори на туманки C пін на постійне харчування гребінець на дні D земля я брав після склянки де сирена E F проводки для запобіжника G майданчик під реле H гре...
А є якийсь номер проводки дооснащення? дуже потрібен
так є таке 61 12 9 410 398
привіт скинь у личку розміри птф ширина висота глибина
