У неділю о 7_30 ранку я почав займатися встановленнямпротитуманок.
Для цього нам треба:
— Туманки
> — Проводка (я купив готову за дуже смачною ціною)
— Підрульовий перемикач з кільцем ПТФ або кнопка (я вибравперше)

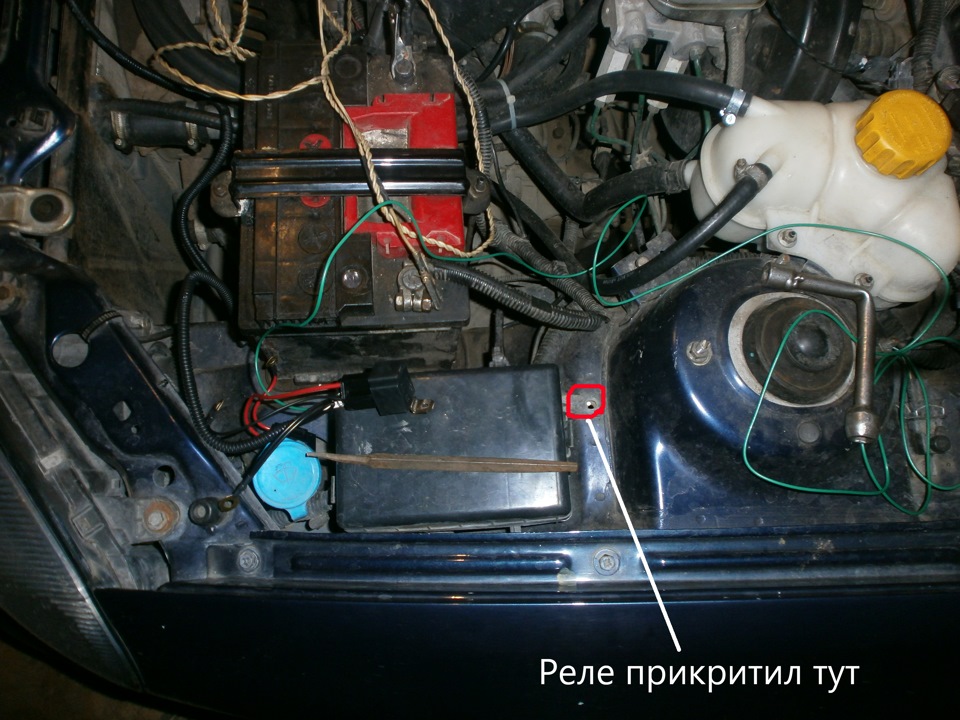

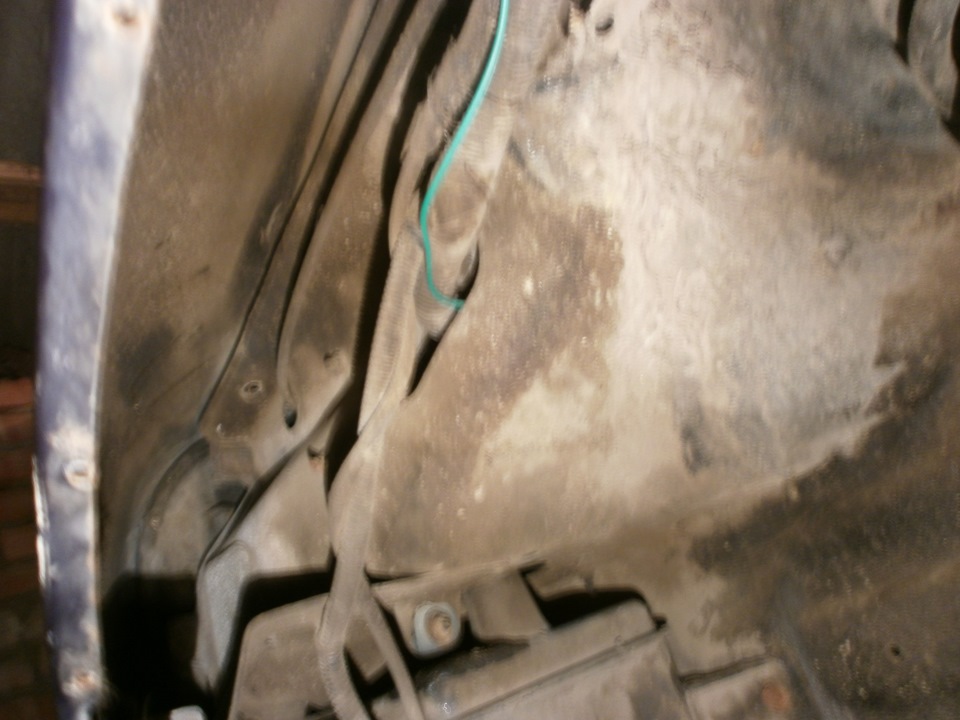

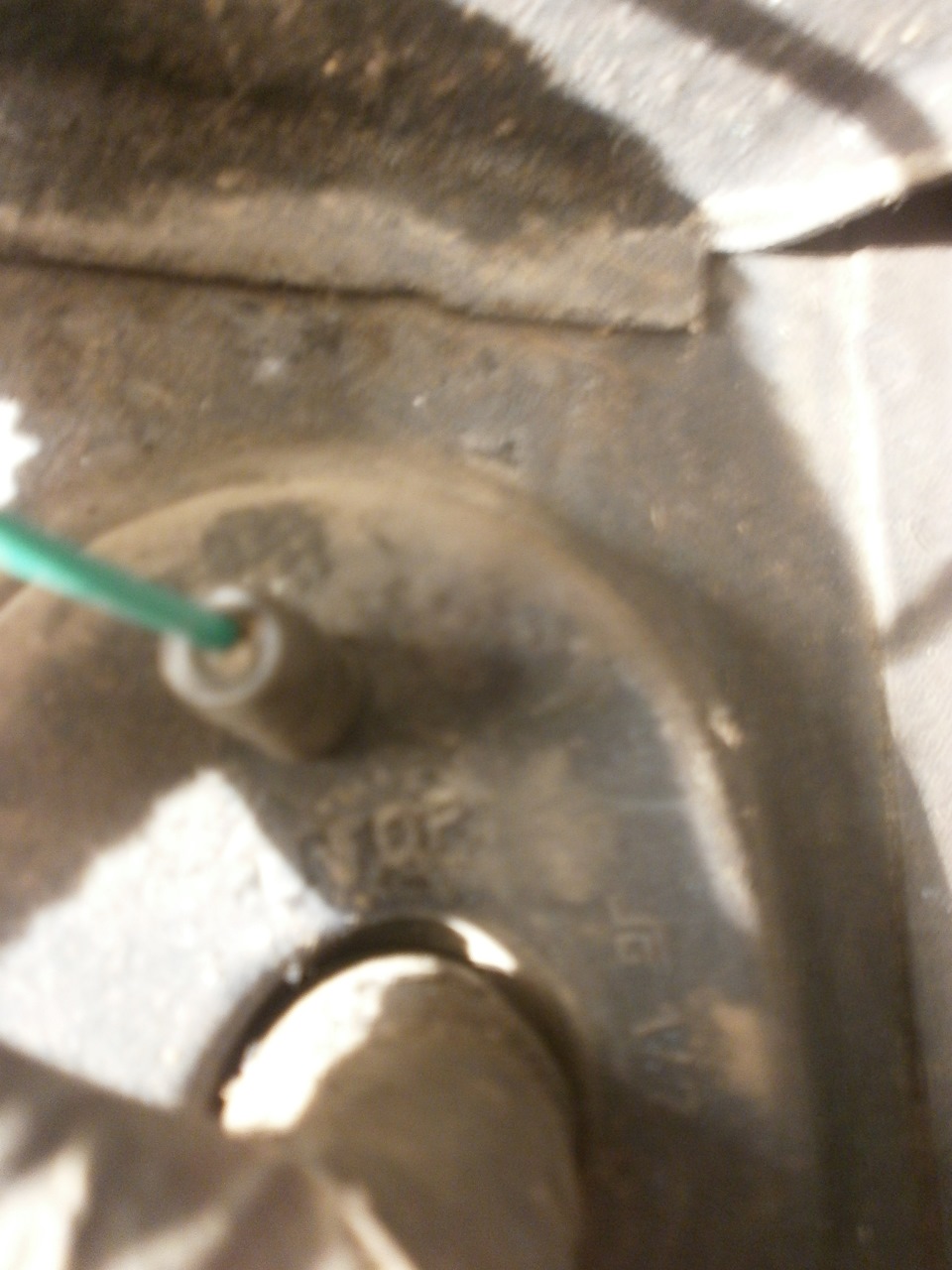

Перш за все закріпив реле біля блоку запобіжників у моторномувідсіку. Далі зняв підкрилок, і провів зелений провід у салон. Тудивставив цей провід тим самим завів у салон.

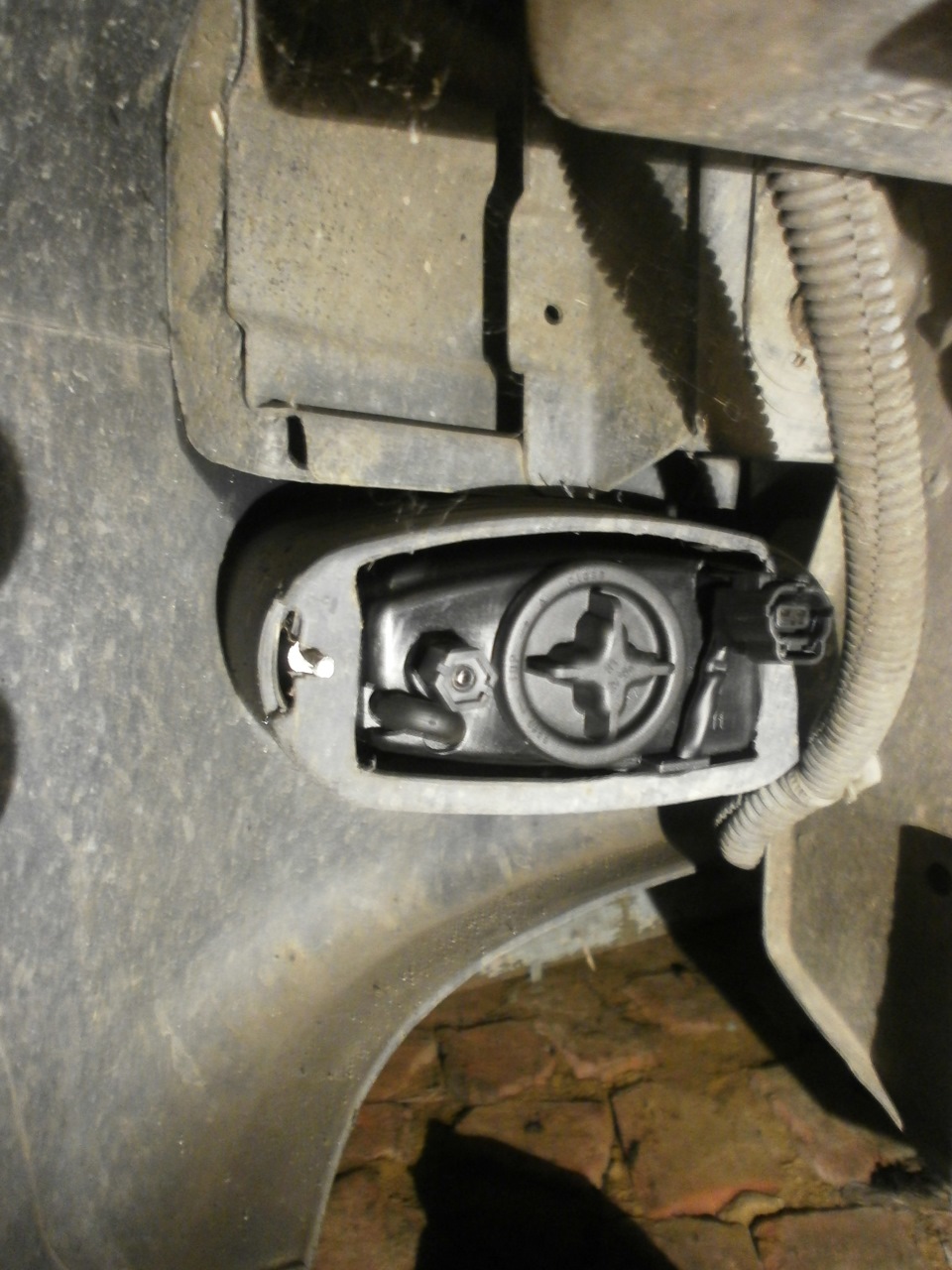

Прикрутив туманки, брат затискав гайки бо я правою рукою не зміг.від акуму Почав збирати все всередині У новому підрульовомуперемикачі 5 проводів, замість 3-х на старому Зелено/чорний на релесвітла, білий габарити, чорний маса, червоно/білий і жовтий натуманки .
Зробив я так, червоний провід підпаяв до білого (щоб туманки горілитільки при габаритах), до жовтого підпаяв "тату" і 5 см дроту з "татом" для індикації на приборці.
< Вийшло так:
Зелено/чорний — реле світла
Білий — габарити
Чорний — маса
Червоно/білий — " +" від габаритів
Жовтий - "+" на обмотку реле протувотуманок
Пін на індикацію взяв з "аїр бігу" до нього допаяв шматок дроту щоб діставав до подрулевика. Все зібрав накинув "-" акума перевірив, працює але криво, не тримається роз'єм підрулевика з-за чогопропадають габарити і тухнуть туманки. Вихід знайшов швидко, відрізав від старого перемикача роз'єм, дроти припаяв по квітах всев термоусадку, перевірив - все чудово! Можна збирати.
І наостанок фото, через які довелося поїхати та помити машину.
Коментарі20
Привіт. Є питання, якщо пам'ятаєте звичайно. Що б загорівся значок на панелі приладів, плюс ви взяли з підрульового перемикача світла?
Так точно. Паралельно на провід протитуманок, що йде до реле, підкинув провід який пішов на індикацію.
Дякую! Супер, прямий зі схемою)
Нема за що)
Заліково розписано! Не видаляй тему, додав до закладок, пізніше займуся!)))
Дякую. Та куди вона подінеться)
)))
просто шикарний мануал!
Дякую. Звертайся раптом чого.
На ПТФ спалахує зелений значок.
Знаю. Але мені так більше до душі. А то забагато зелених значків на приладку.
дякую за повний звіт))))) зробив все як ти написав-все працює))))) і не треба до електрика звертатися))))) спасибі)))
Зовсім інша справа! молодцем))
Спасибі)
Не-а значки різні промінчики на помаранчевому прямі (задні ПТФ) а на зеленому спрямовані вниз (передні ПТФ).
Але помаранчевий зносить хоч якусь різноманітність у приладку. Тим більше, навіщо ще курочити проводку?
А чому б не переставити світлофільтр?)!
Я не хочу що б у мене горіло дві зелені іконки(ближній та туманки) Тим більше у мене задніх ПТФ немає, туди ще до мене хтось вліз і з'єднав їх зі стопами.
блін у мене з цим теж проблема ((( ще до мене хтось добряче наплутавши. коротше задні ПТФ на кнопку не реагують, а загоряються коли вмикаєш ближнє світло і коли їм заманеться) (( навіть незнаю де їх і з чим зєднали щоб зробити) все як повинно бути ((
в мене на задні туманки стопи підключені, влітку буду переробляти, щоб по-людськи було
