Усім привіт. У вільний від роботи час (робочого часу), я зайнявся виготовленням тією самою платою управління. Загалом товариш з Санкт Петербурга люб'язно допоміг зробити друк в "SprintLayout". Силу того, що я працюю на радіоринку, а під рукою тільки підручні засоби, мені довелося вдатися до фетишу.
Отже, що маємо?
1. З дому прихопив уранці шматочок оліту.
2. На ринку побігав скупив усі комплектуючі (кондер, кілька діодів, резиків, мікропу і пара трансів) в іншому скуповував я ще пару днів тому.Коли у мене навіть не було самої схеми)
3. Маркер перманентний
4. На тому ж ринку купив "хлорне залізо"
5. І пляшечка 0, 5 води.

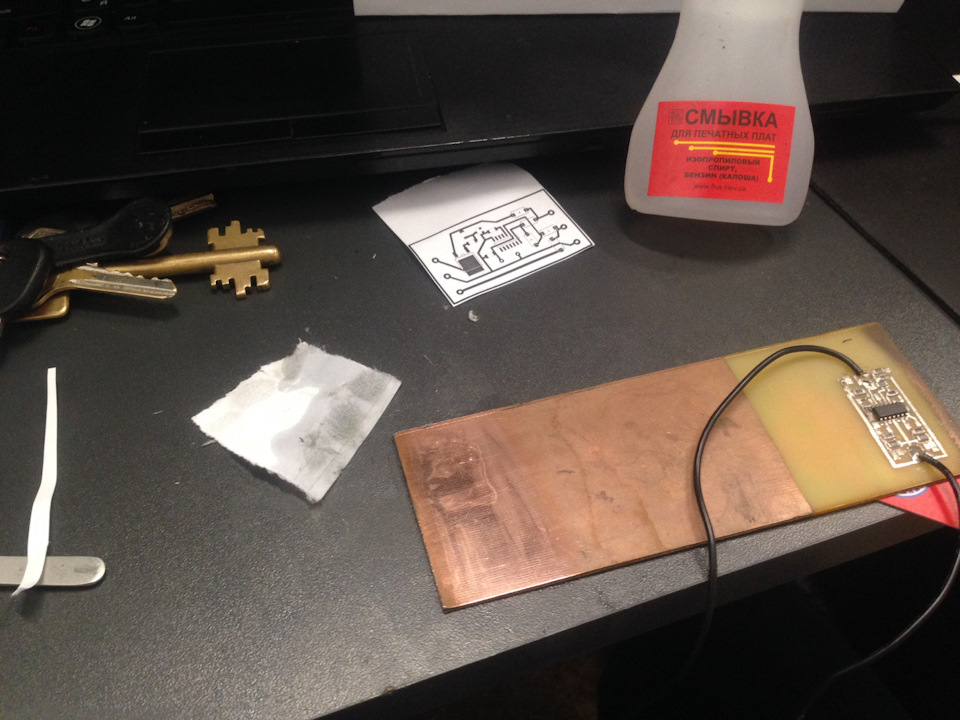

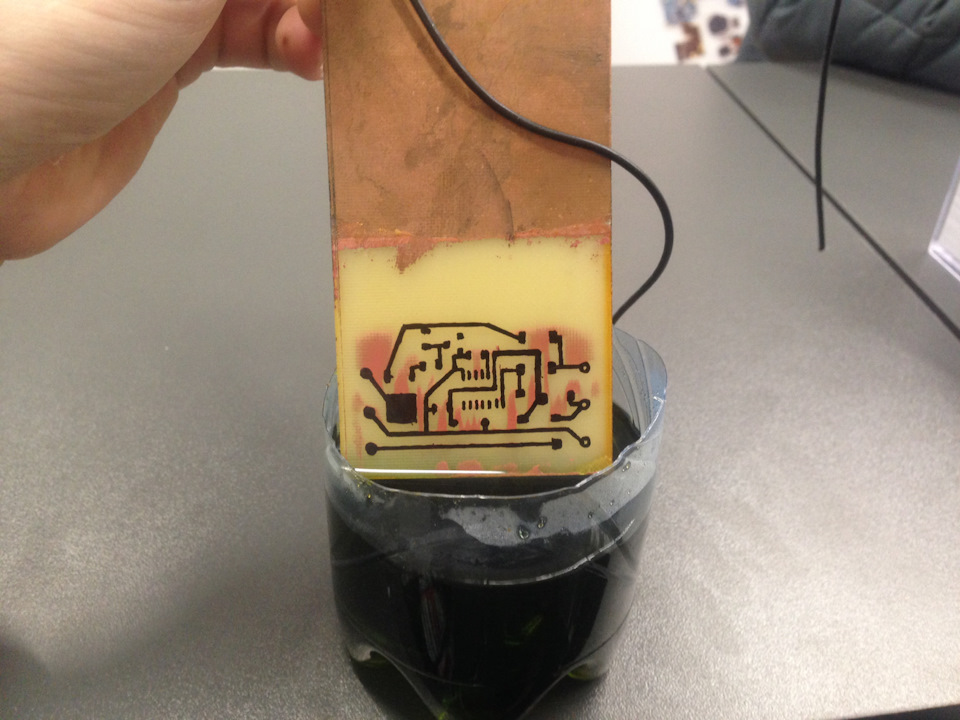

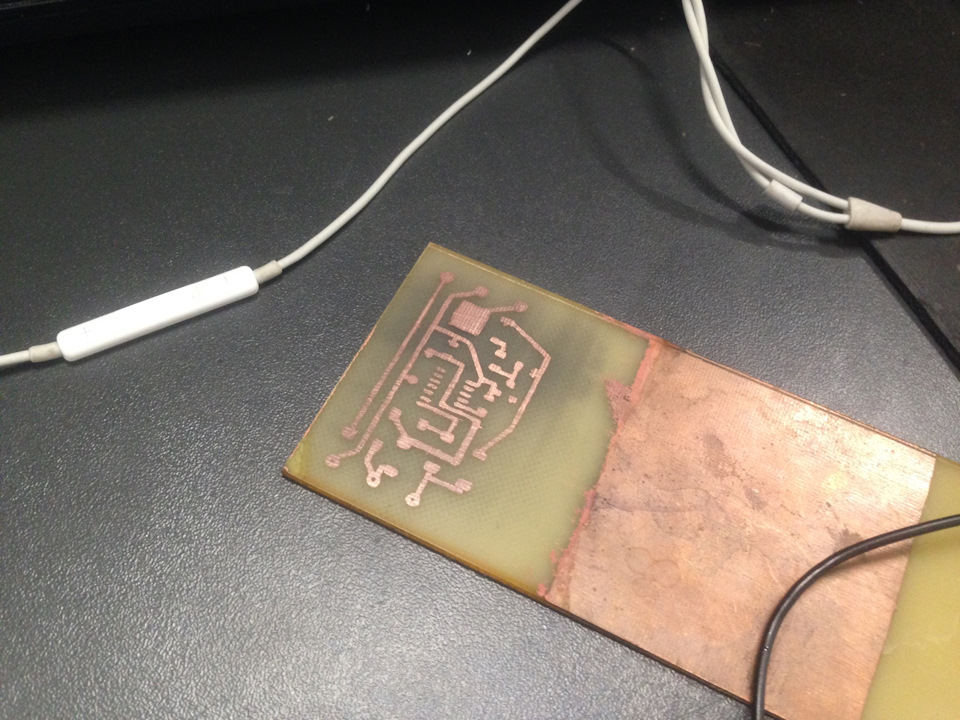

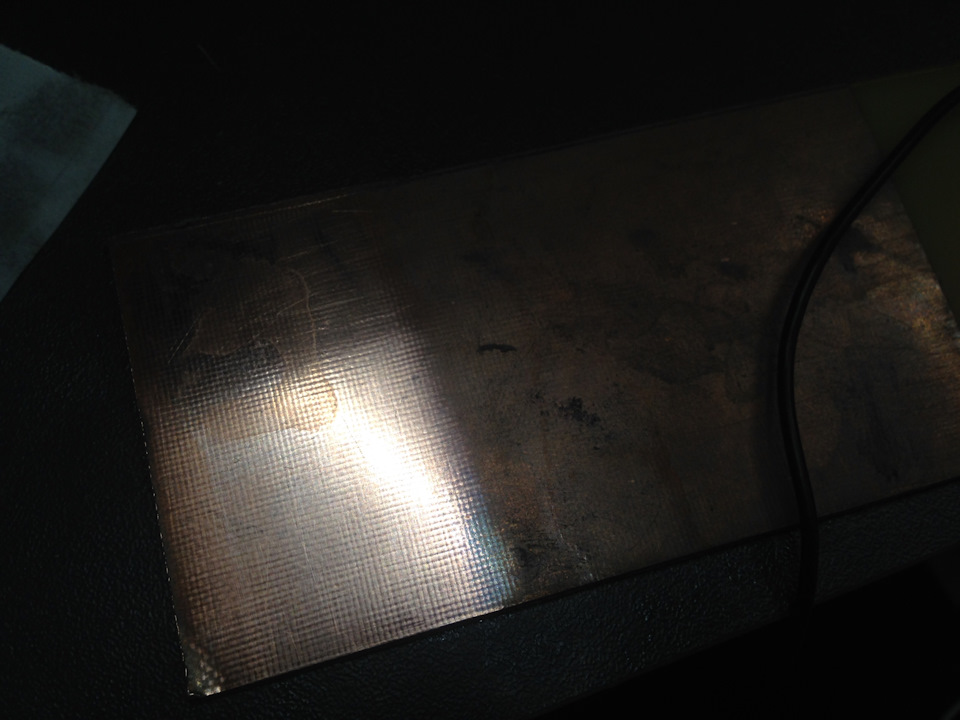

Загалом Так як наждаку під рукою не виявилося, я пішов за принципом шліфування звичайним шматком паперу.Затер поверхню щоб блищало як у кота самі знаєте що.І на око переніс доріжки маркером на оліт.Так як принтер був не той, через який можна було перенести зображення на оліт. Та й паперу глянсового не було. Намалювавши доріжки, перевіривши все тричі, я змішав хлорне залізо з водою і залишив труїтися заготівлю. Потім дістав і протер калошів.

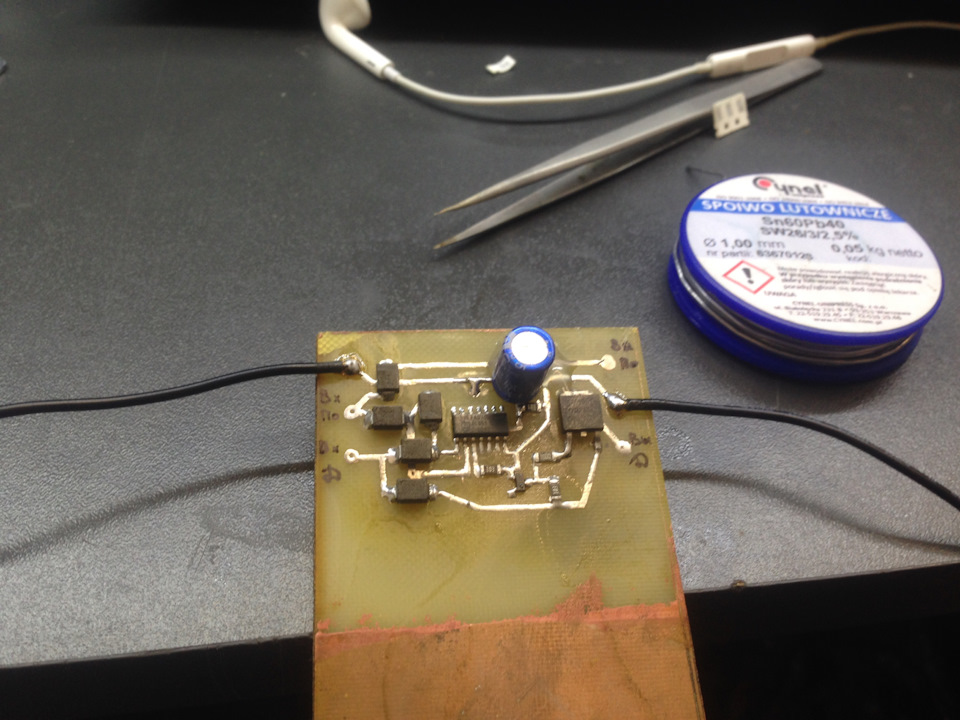

Все залудив і встановив усі елементи.
Посилання на скачування .lay, програма читалка, та JPG зображення. dropmefiles.com/vT6da
Залишилося звичайно перевірити і встановити все це в машину. Але це вже зовсім інша історія.
