Вихлопна система закінчена. Прошу любити і шанувати. (Частина 1)

Як стало зрозуміло з назви, вихлопну систему я закінчив. Буде двічастини так як дуже багато фотографій та інформації буде з цьогоприводу. І так почнемо! При будівництві першого вихлопу на 76 трубія дуже хотів собі рівнозначний колектор.У мене на це постійно невистачало коштів і тому я тоді вирішив варити до колектора.
На цей раз маючи вже свій зварювальний апарат TIG, я вирішивзаморочитися і зробити те, про що давно мріяв.
Прошу любити і шанувати.
Перші кроки

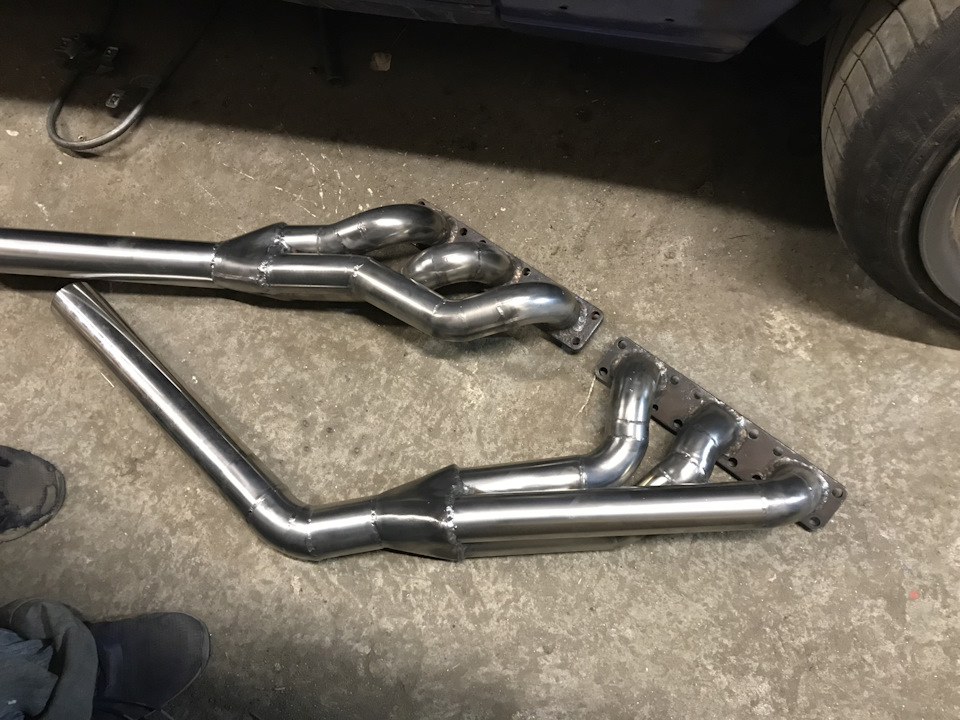

По суті готовий колектор без заставних під лямбду.

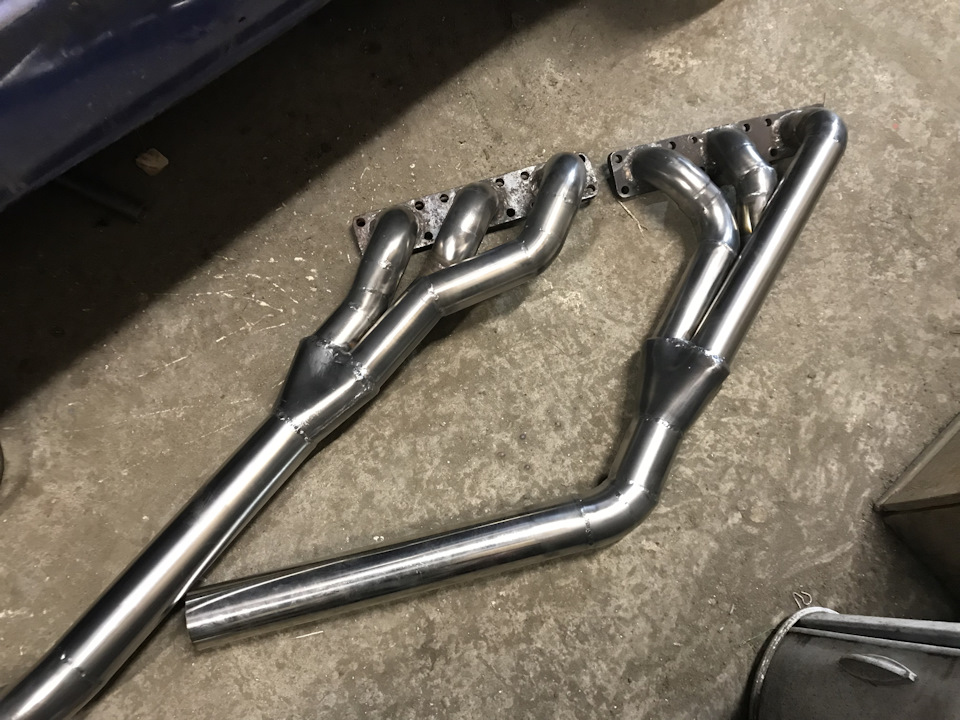

Ще фото
Фланці я використав го колектора м52 і м54 через це вони перше зчорнухи, друге з колектором м54 довелося додати кілька отворів підшпильки і природно обидва розточити отвори під труби в них.
>

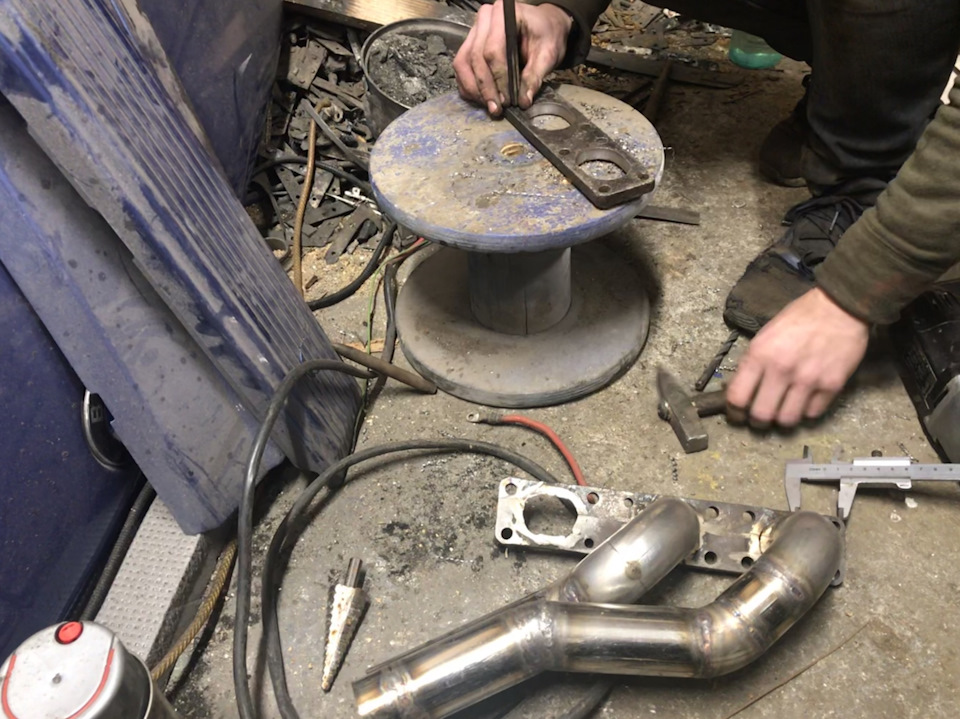

М54 фланець

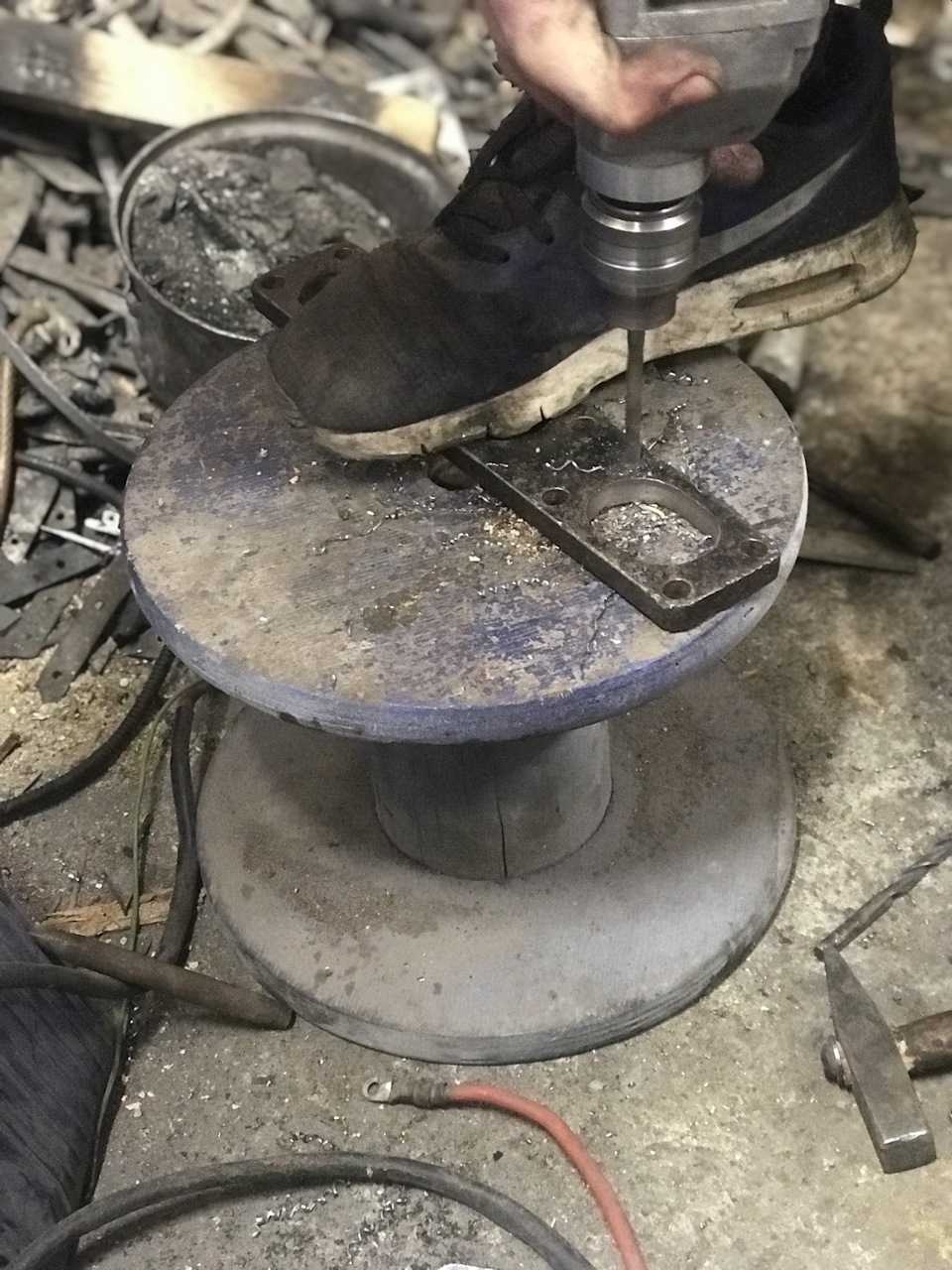

Не вистачає на зразок 3 або 4 отвори. Для того щоб легко і швидкоміряти я використовував малярну стрічку, їй можна міцно скріпити ілегко поміряти.
Ось так

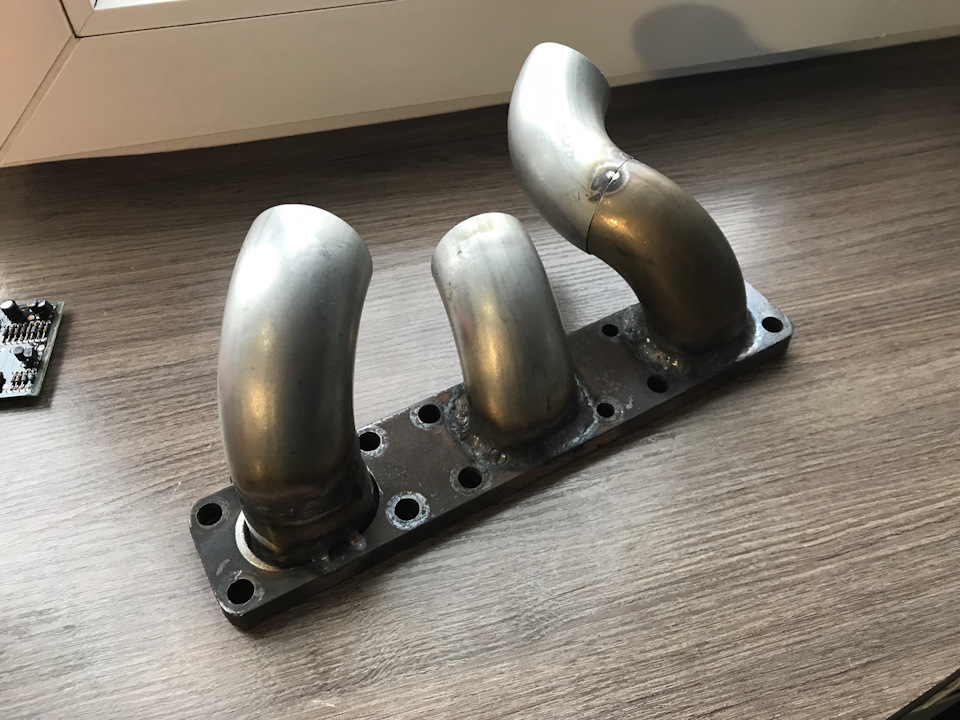

Ось одна із заготовок

Така
Якість шва якщо добре підганяти Робив я колектор з труб і відводів42.4мм зі з'єднанням в 50.8. Трійник виготовляв сам, тому що навсьому білому світлі я так і не знайшов конуси 3 в 1. Робив шляхомвиготовлення картонного макета такого.
Склеюємо між собою Повинно вийти ось так Приміряємо
Потім ділив його на 3 рівні частини. Після вибравши потрібну менічастину я вирізав ще дві таких же і склеїв їх між собою.
Після примірки ріжу три однакових частини з нержавіючої сталі івідразу в тисочках підгинаю краю щоб скласти три частини можна булопереконатися, що все як і має бути.
Вирізав і підігнув відразу
Обварив між собою
Готова деталь
Приміряємо

Усередині щоб не було зайвих завихрень вирішив зробити конусирозсікачі, які на мою думку краще ніж просто сходинка на з'єднаннітрьох труб. Робив з відходів металу, який залишився від конусів.Вийшло ось так:Заготовка Примірена) Таким не хитрим способомвдалося з'єднати три труби в одну. Може не ідеально в планіакуратності, але я вважав, що це мій перший досвід зварюванняTIG'ом з цього я не знав, чим усе закінчиться. Я був готовий дотого, що вся моя творчість вирушить до урни. До речі до цього яприходив рази три-чотири.
З цього все хто хоче спробувати себе у зварюванні, повинні пам'ятатипро головне.

1. Фланець, який прикручується до ГБЦ, не можна перегрівати! Цедуже важливо, тому що я один запоров саме так! Пластину 13мм тупопо площині може повести на цілий сантиметр! Обварював я стібками по6-10мм обов'язково з двох сторін. Тобто зробив 7мм з одного бокутруби, дзеркально роблю такий самий стібок з іншого боку.

2. Доки не звів 3 труби в одну жодних обварок тільки прихватки 3крапки. Поки я варив одну частину колектора, я її встиг переваритиз нуля три рази. У місцях повної обварки доводилося розрізатиповністю, рахунок цього пізніше страждала акуратність деталі.Більше того, не обварюйте, поки не зробите другий колектор. Бонадалі один може заважати іншому!

3. Перш ніж почати обварювати легкодоступні місця, обварітьважкодоступні! Є місця до яких ви пізніше не дістанетеся, а поки щовсе на прихватках доступ є. Я для себе підкреслив подібність TIGзварювання з шахами, тому що перш ніж обварити потрібно подумати вголові чи я обварю з усіх боків і якщо обварю, чи не заважатиме дляобварювання іншого.

4. Обварювати теж потрібно зовсім потихеньку та стібками. Інакшевід фланця ГБЦ до з'єднання три труби може все відвести.

5. Все робити за принципом "дві прихватки постав, сім разів сходиприміряй." Не треба лінуватися ходити міряти! Варто один разпроїбати цю справу як одразу змінюється напрямок труб.

6. Акуратність роботи безпосередньо залежить від наявногоінструменту, точності окоміра, прямоти рук і, звичайно ж, бажаннялюдини тієї самої акуратності. Для того щоб шви варити без пруткапотрібно підганяти стик в стик просто в ідеал! Чим точнішепідігнано, тим красивіше можна зробити шов. Для ще більш крутогоефекту потрібно використовувати внутрішнє продування аргоном, втакому випадку всередині труб вам не доведеться прибирати шарошками "їжачків" а провар буде міцнішим і акуратнішим.

7. Якщо ви тільки купуєте обладнання, пам'ятайте одне! Є речі, наяких не економлять! А саме:редуктор суворо з ротаметром, якщохочете внутрішнє продування то взагалі з двома! Купивши звичайнийяк зробив я, ви заощадите 20-25 $ але витрата аргону збільшите з5-8л/хв до 12-16л/хв. Вже заправивши другий балон економія стає неекономною! Бажано купити точильний верстат так як підганяння трубтільки болгаркою це дуже довгий процес. Обов'язково купити маскудля різання труб. Я вже хлопець бувавий у цій справі, у черговійлікарні в окуліста мене впізнають усі лікарі, тому очі кращеберегти. Електроди купіть відразу штучок 4-5 так як перший вивб'єте за один день, а вже другим і третім варитимете всю вихлопнусистему.Але краще взяти з запасом пару штук мало що, ось у менеодин сусід попросив. p align="justify"> Загалом досить багатотонкощів які приходять разом з невдачами. Все це я пройшов наособистому досвіді з цього говорю як було в мене. Для того щобзалишитися задоволеним своїм результатом не забивайте на всідрібниці, адже саме від дрібниць залежить кінцевий результат! Успіхів вам!
