У революційній коробці передач Direct-Shift (DSG) переваги традиційної 6-ступінчастої механічної КПП пов'язані з можливостями сучасного "автомата", - таку заяву зробили представники німецького концерну Audi після представлення світу своєї нової розробки. Що ж знаходиться всередині "революційної коробки"?
Чи варто зайвий раз нагадувати про те, що у "чотирьох кілець" - творців quattro - накопичені багаті традиції у розробці нових технологій у галузі трансмісії та їх використанні у серійних автомобілях, і коробка передач Direct-Shift - лише ще одна віха в історії серійних автомобілів Audi.Насправді принцип роботи DSG вже використовувався Audi в автоспорті.Якщо в 1985 році Audi застосувала КПП з двома зчепленнями для легендарного Audi Sport quattro Вальтера Рорля. Ралійному боліді Audi Sport quattro S1 гонщик здобув безліч перемог на різних змаганнях, включаючи легендарну гонку Pikes Peak Hill Climb. Основою для нової розробки послужила тривальна 6-ступінчаста механічна коробка передач з широким діапазоном передавальних чисел. Завдяки використанню двох співвісних багатодискових зчеплень з оригінальною системою керування можна одночасно ввести в зачеплення дві передачі.
Працює це так:під час динамічного керування автомобілем задіюється одна передача. Коли обороти двигуна досягають точки включення наступної передачі, потрібна передача вибирається заздалегідь, але її зчеплення залишається розімкненим. Сервомеханізм перемикання передач одночасно розмикає зчеплення включеної передачі та замикає інше зчеплення. Перемикання передач відбувається під навантаженням, і в результаті забезпечується безперервний потік потужності.
У порівнянні з автомобілями, оснащеними механічною 6-ступінчастою коробкою передач, машини, оснащені DSG, програють лише частки секунди - адже процес підключення передачі офіційно займає 0.2 секунди. Перевага над традиційною автоматичною коробкою передач з гідротрансформатором більш відчутна, тому що у звичайному "автоматі" втрати енергії більш істотні через його конструктивні особливості.

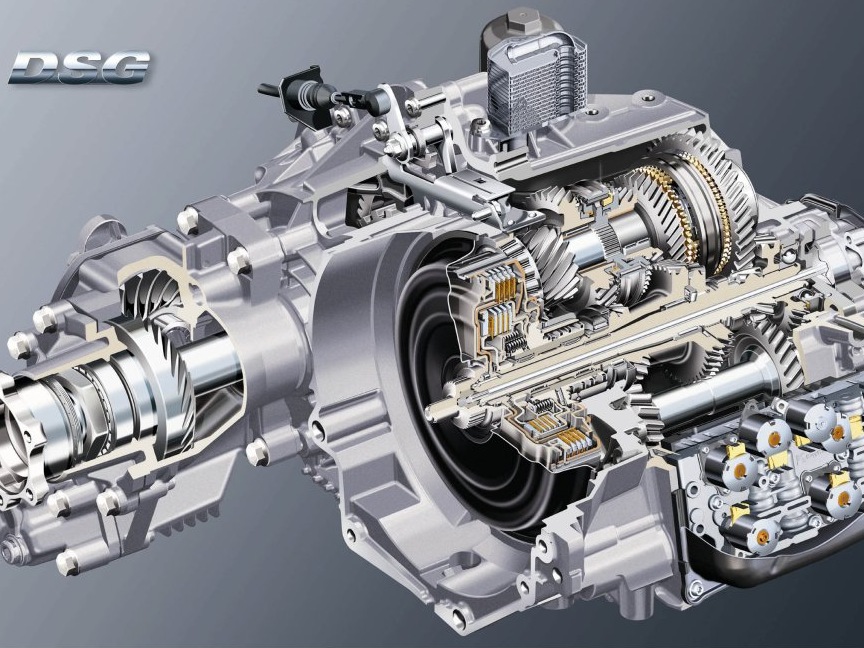

Вбудований логічний пристрій управління дозволяє оптимально вибирати передачі для їх блискавичного перемикання, яке Проте відбувається плавно і майже невідчутно. За бажання водій може перемикати передачі та визначати часовий інтервал їх перемикання за допомогою звичайного селектора або, як на гоночному боліді, за допомогою підрульових перемикачів. Включення підвищеної передачі, найчастіше включає знижені передачі, а процес перемикання прискорюється.Перемикання за допомогою важелів на рульовому колесі тимчасово переводить коробку в ручний режим навіть при роботі в автоматичних режимах Drive і Sport. Як і в звичайній механічній коробці передач, відповідні пари шестерень знаходяться на первинному і проміжному валах. Але на відміну від "механіки", первинний вал розділений на дві частини - він складається з внутрішнього та порожнього зовнішнього валу. Перша, третя та п'ята передачі, а також задня передача розташовані на внутрішньому валу. Кожен з цих валів включається за допомогою окремого багатодискового зчеплення в масляній ванні. Для максимальної економії місця два багатодискові пакети з електронним керуванням та гідроприводом встановлені всередині один одного.
Крім їх високого ККД та можливості передавати високий крутний момент, зчеплення такого типу дозволяють по-різному рушати з місця. Іншими словами, багатодискове зчеплення дозволяє розганятися або м'яко і обережно, наприклад, на слизькій дорозі, або по-спортивному, втопивши педаль газу в підлогу. Перемикання передач здійснюється за допомогою електроніки. Це означає, що між селектором і коробкою передач відсутній механічний зв'язок - сигнал на перемикання передач формується електронікою (принцип аналогічний реалізованому при створенні системи drive-by-wirе). Електронний блок керування та електрогідравлічний блок керування розташовані у верхній частині коробки передач. Блок управління коробкою передач аналізує сигнали з дванадцяти окремих датчиків, і, таким чином, забезпечується точна відповідність алгоритму роботи коробки передач поточним дорожнім умовам. Передач, та керує всіма виконавчими механізмами, а також контуром масляного охолодження за допомогою шести регулювальних та п'яти двопозиційних клапанів.
"іншими словами, багатодискове зчеплення дозволяє розганятися або м'яко і обережно, наприклад, на слизькій дорозі, або по-спортивному, втопивши педаль газу в підлогу. Перемикання передач здійснюється за допомогою електроніки. Це означає, що між селектором і коробкою передач відсутній механічний зв'язок - сигнал на перемикання передач формується електронікою (принцип аналогічний реалізованому при створенні системи drive-by-wirе). Електронний блок керування та електрогідравлічний блок керування розташовані у верхній частині коробки передач. Блок управління коробкою передач аналізує сигнали з дванадцяти окремих датчиків, і, таким чином, забезпечується точна відповідність алгоритму роботи коробки передач поточним дорожнім умовам. Передач, та керує всіма виконавчими механізмами, а також контуром масляного охолодження за допомогою шести регулювальних та п'яти двопозиційних клапанів.
"іншими словами, багатодискове зчеплення дозволяє розганятися або м'яко і обережно, наприклад, на слизькій дорозі, або по-спортивному, втопивши педаль газу в підлогу. Перемикання передач здійснюється за допомогою електроніки. Це означає, що між селектором і коробкою передач відсутній механічний зв'язок - сигнал на перемикання передач формується електронікою (принцип аналогічний реалізованому при створенні системи drive-by-wirе). Електронний блок керування та електрогідравлічний блок керування розташовані у верхній частині коробки передач. Блок управління коробкою передач аналізує сигнали з дванадцяти окремих датчиків, і, таким чином, забезпечується точна відповідність алгоритму роботи коробки передач поточним дорожнім умовам. Передач, та керує всіма виконавчими механізмами, а також контуром масляного охолодження за допомогою шести регулювальних та п'яти двопозиційних клапанів.
