Ремонтуємо перемикання передач у режимі tiptronic.

Привіт усім аудиводам автоматникам))

Традиційно відеозвіт ось тут
/p>

З діагностики не надходить сигнал про запит перемикання передачівниз.
Значить швидше за все проблема в платі селектора АКПП, яказнаходиться під хромованою накладкою.
< /p>

Перекладаємо селектор в "D" і починаємо розбирати.

Для початку знімаємо дерев'яне облицювання навколо накладки.
< /

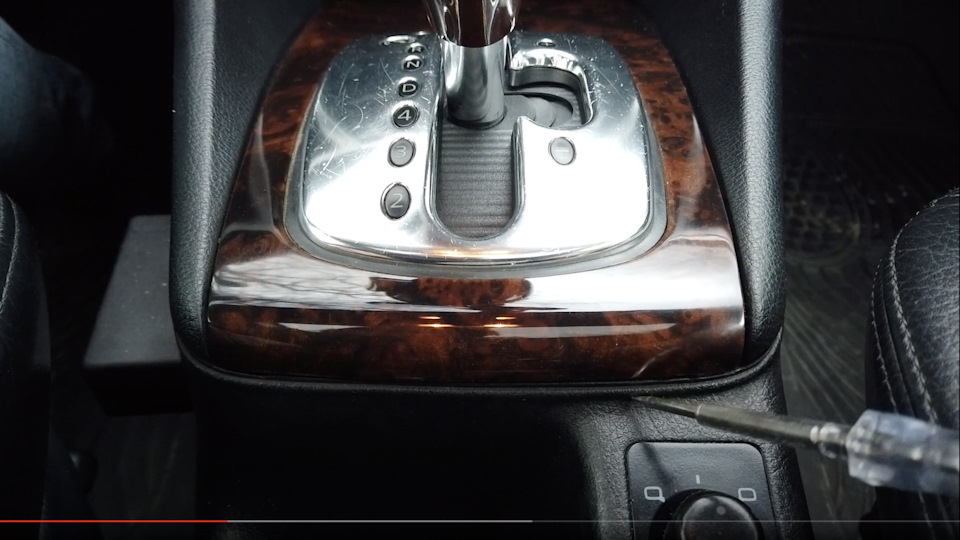

Дерев'яне облицювання.Дівати тут.
Краще всього скористатися пластиковою лопаткою.У мене воназнімається просто руками. Пальцями за край накладки і піднімаємовгору.

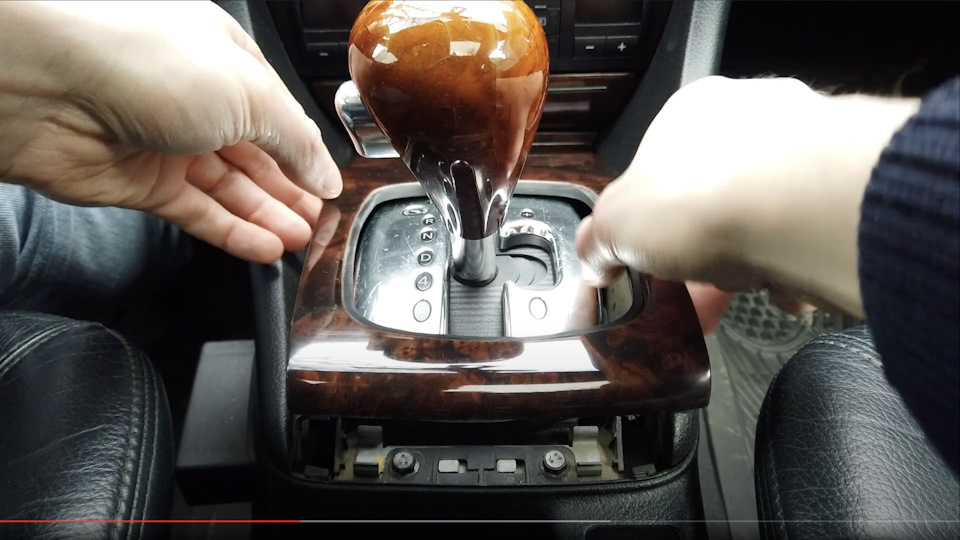

Трохи піднявши тягнемо облицювання на себе.Піднімати потрібнозовсім небагато.Слідкуйте щоб вона не чіплялася за попільничку.

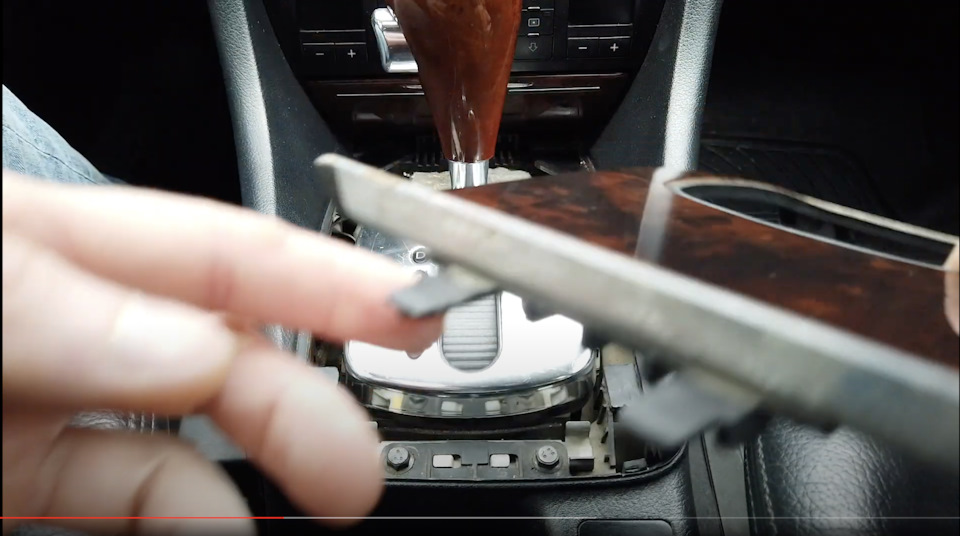

Тягнемо облицювання на себе

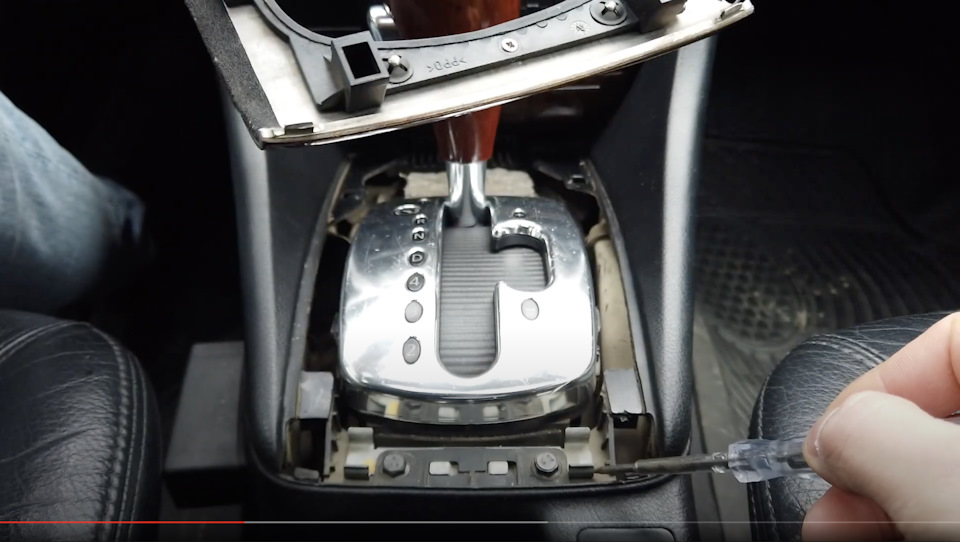

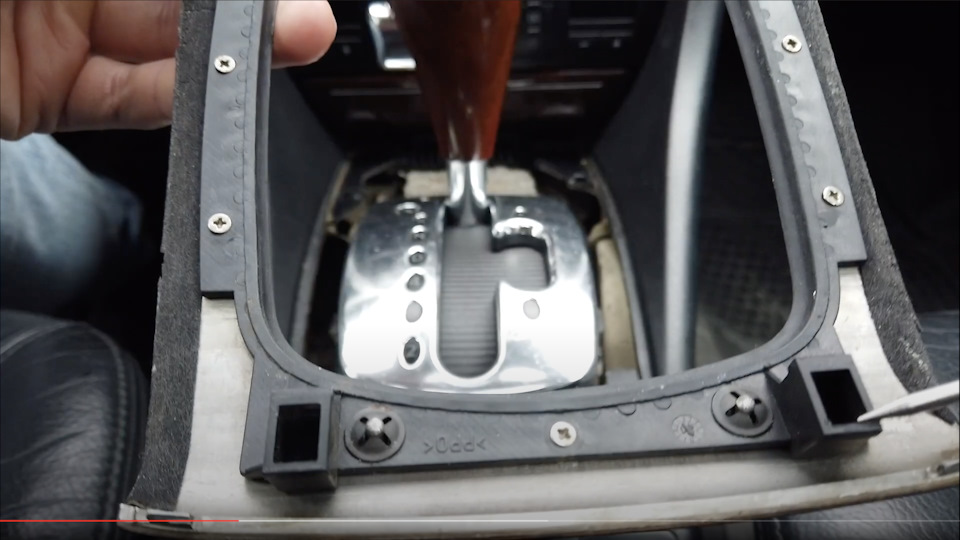

Тепер бачимо всі місця фіксації.
Ось ці виступи входять у металеві скоби
А ось і самі скоби
> Цими виступами заходить під попільничку
Наступним кроком потрібно зняти ручку селектора АКПП.
Піддіваємо пластиковою лопаткою між хромованою трубкою тарукояткою. Схопившись пальцями за трубку, стягуємо її вниз.
Сюди можна вставити лопатку
Пальцями стягуємо трубку вниз до упору
упору витягнути кнопку на ній. Витягуємо до упору кнопку на ручціселектора і фіксуємо підручними матеріалами. Повністю витягнутакнопка зафіксована шматком паперу Тепер можемо стягнути ручкуселектора нагору. Тягти потрібно строго по осі, дозуючи зусилля.При цьому в жодному разі не крутіть ручкою в сторони.
Тягнемо ручку селектора вгору, утримуючи кнопку

Тепер можемо приступати до зняття хромованої накладки. Їїутримують 4 пластикові скоби. Акуратно відгинає їх убік, а іншоюрукою піднімає накладку біля скоби. Пластик тендітний, тому будьтеобережні.

Одна жива скоба
Друга напівжива. Все вже зламано до нас)) Тепер потрібно від'єднатифішку від плати селектора.
Ось цю фішку
Інший ракурс
Піднімаємо накладку. Викруткою натискаємо на фіксатор фішки, адругий намагаємось витягнути фішку. Намагайтеся при цьомупритримувати саму плату зсередини. Фіксатор фішки Підлога справизроблено. Накладка з платою у нас в руках.
Плата селектора АКПП

Тягне накладку додому або в майстерню.

Відстібаємо плату піддів у місцях фіксації тонкою викруткою. Яскористався щупом від мультиметра.

Відстібаємо плату від накладки
Тепер потрібно уважно оглянути плату на предмет відвалених SMDкомпонентів або тріщин у пайці. >
У моєму випадку була тріщина в місці кріплення одного з герконів.Пропаяв усі підозрілі місця.
Пропаюємо
Пропаюємо геркони
І тут так само
Власне принцип роботи дуже примітивний. На гумовій стрічці є двамагніти. Один, що зверху, відповідає за положення P, R, N, D, 4, 3, 2. Другий збоку - за активацію типтронік і перемикання "+" і"-".

На платі зверху розпаяно 7 герконів і 3 збоку.

Ось ці відповідають за tiptronic
Магніт і 7 герконів P, R, N, D, 4, 3, 2
Коли магніт знаходиться біля відповідного геркона, в ньомузамикається ланцюг і на мозок надходить сигнал активації тієї чиіншої передачі.
Верхній магніт на

Тепер можемо збирати у зворотній послідовності.
Вставляємо плату в накладку та фіксуємо.

При встановленні накладки на місце дуже важливо, щоб частина платиз герконами виявилася праворуч від виступу, який позначений намалюнку.

Будьте уважні при установці

> Якщо вона виявиться ліворуч, то при активації ручного режимумагніт тертиметься об плату і геркони. Відповідно його закусуватимеі передачі не будуть перемикатися.

Бічний магніт не повинен стосуватися плати

Встановлюємо інші частини.

Важливо. Ручку селектора можна встановлювати тільки при повністювитягнутій кнопці. Якщо так сталося, що кнопка провалиласявсередину, то найкраще скористатися шматком липкої стрічки, щобдістати цю кнопку.
Дістати кнопку можна за допомогою липкої стрічки

Перед встановленням дерев'яного облицювання рекомендую провеститестовий заїзд, щоб переконатися, що все працює належним чином.

Тестовий заїзд. Все працює

Якщо все працює як треба, то встановлюємо дерев'яне облицювання.Радіємо, що у нас все вийшло. Спасибі за інтерес до могобортжурналу.
