Магнітола. Частина 1 – Вибір та підключення магнітоли та CAN-адаптера

Вітаю всіх, хто читає мій БЖ! Хочу розповісти про те, як явстановлював 2DIN магнітолу в авто, тому сьогодні буде дуже багатоу! Робив я це пів року тому, але тільки зараз прийшло натхненняописати весь процес)
Таким чином пост був занадто великий, тому я його розділив начастини:
>

Частина 1 – Вибір та підключення магнітоли та CAN-адаптера;
Частина 2 – Підключення USB, GPS та мікрофона;
Частина 3 – Підключення камери заднього виду .
Зразу після покупки авто було в планах встановити магнітолу зекраном і з усіма примочками:камерою заднього виду, Bluetooth, handsfree, usb, gps і т. Д. Мене завжди приваблювали екранчики, різні підсвічування в автомобілях, хотілося й самому мати щосьподібне... А в Берлінго дуже підходяще місце для встановлення2Din))

пропозиція купити магнітолу з усіма наворотами під назвою Pioneer.Відразу стало зрозуміло, що ніяких Піонерів, тим більше за такуціну на Андроїд, і бути не може))) Шукаємо далі ... Зупинився намагнітолі EasyGo A190. Китайський середнячок…

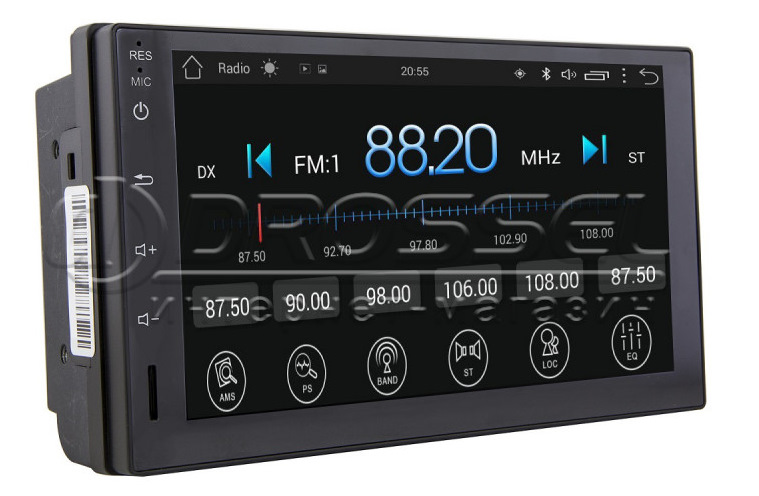

EasyGo A190
В описі було зазначено про наявність CAN-шини, тобто ніякихдодаткових адаптерів купувати не потрібно. Це порадувало, алез'ясувалося, що адаптер будь-кому треба було купувати. Так ізроблено — куплено адаптер AWM CT-0414D (+2200 грн).

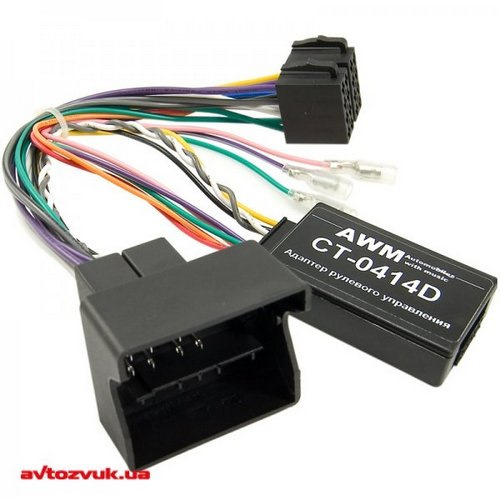

Адаптер рульового управління AWM Citroen (CT-0414D)
магнітола теж, підключив і помчала ... Підключається всероз'єм-у-роз'єм. Нічого різати не потрібно, єдине що доробив - цез'єднав клемами два дроти CAN+ і CAN- від адаптера до магнітолі.Магнітола з незрозумілим Андроїдом - писалося що версія 7.1, а посуті максимум 4.0. Налаштувань за мінімумом. Подружити адаптер зпідрульовим джойстиком не вдалося, не бачили вони одне одного вжодну. Зауважив, що підсвічування магнітоли при включенні габаритівчи фар, замість того, щоб гаснути, навпаки стає яскравішим, тобтопрацювало навпаки. Очевидно, проблема або в магнітолі, або вадаптері. Більше грішив на адаптер, тому відправив його загарантією на ремонт. Пару днів користувався магнітолою, зрозумів, що вона мені зовсім не подобається, чекав я від неї більшого…Жодної підтримки, ні теми на 4pda, ні прошивок до неї не знайшов, та й в інтер'єр вона не вписувалася ніяк, а сенсорними кнопками врусі користуватися дуже незручно. Так як магнітола робоча, нагарантії, та ще й із подарунком у вигляді офіційних карт Навітьла, виставив її на продаж. Покупець знайшовся за кілька днів. Вийшлотак, що в той день коли мав відправити магнітолу, на пошту меніприйшов адаптер. Ну я щоб подивитися в чому ж все-таки справа, підключив все назад і вуаля - джойстик заробив, але підсвічування, як і раніше, працювало навпаки))) Зрадів, що з магнітолою всегаразд, відправив її покупцю, який у результаті виявився дужезадоволеним. І знову годинник безперервно в пошуках нормальногоголовного пристрою (гУ). На безіменний китай навіть не хотілосягаяти час, а шукав більш-менш відомі фірми. Вибір упав на Cyclone.Начебто і сайт нормальний, підтримка є. Модельку вибрав CycloneMP-7092A, шукав щось із більш-менш нового та з механічнимикнопками. Апарат, порівняно з попереднім, просто ВОГОНЬ! Багатоналаштувань, багато можливостей, аж до підключення передньої камерита екранів у підголівники, вигляд багатший, оскільки є крутилка тафізичні кнопки. Підключив, все запрацювало! Але неправильна роботапідсвічування залишилася. Проблема з цим вирішилася налаштуваннямисамої магнітоли – є налаштування яскравості екрану окремо вночі тавдень. Вдень виставив щонайменше, а ніч на максимум. Виходить, щовдень яскравість екрану максимальна, а з включенням фарперемикається на мінімум, щоб не сліпило очі.

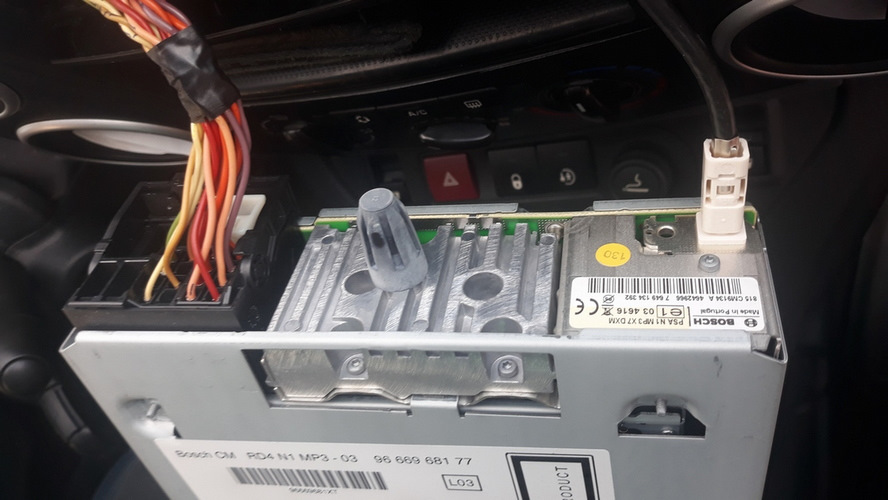

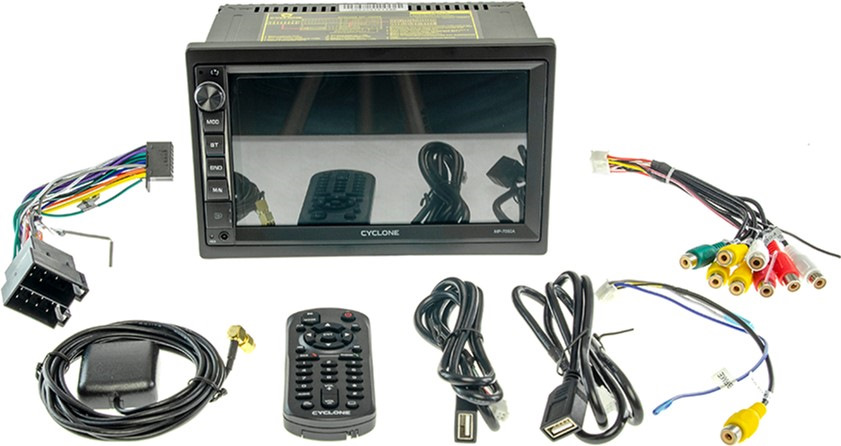

Про характеристики та відео огляди магнітоли можна ознайомитися націй сторінці. Саме за відгуками цих хлопців я зробив вибір. Кількаслів про саму установку. Для початку знімаємо рідну магнітолу. Длязняття зробив знімники із дроту літерою "п". Вставивши їх в отворина магнітолі і натиснувши, вона вилізе зі свого місця) Післявитягуємо поличку, і полотном від ножівки відпилюємо пластиковуперемичку по середині. Ну а далі ставимо шахту і підключаємо всероз'єм-у-роз'єм. Нічого більше різати, пиляти, паяти не треба. Насамій магнітолі є наклейка зі схемою підключення.

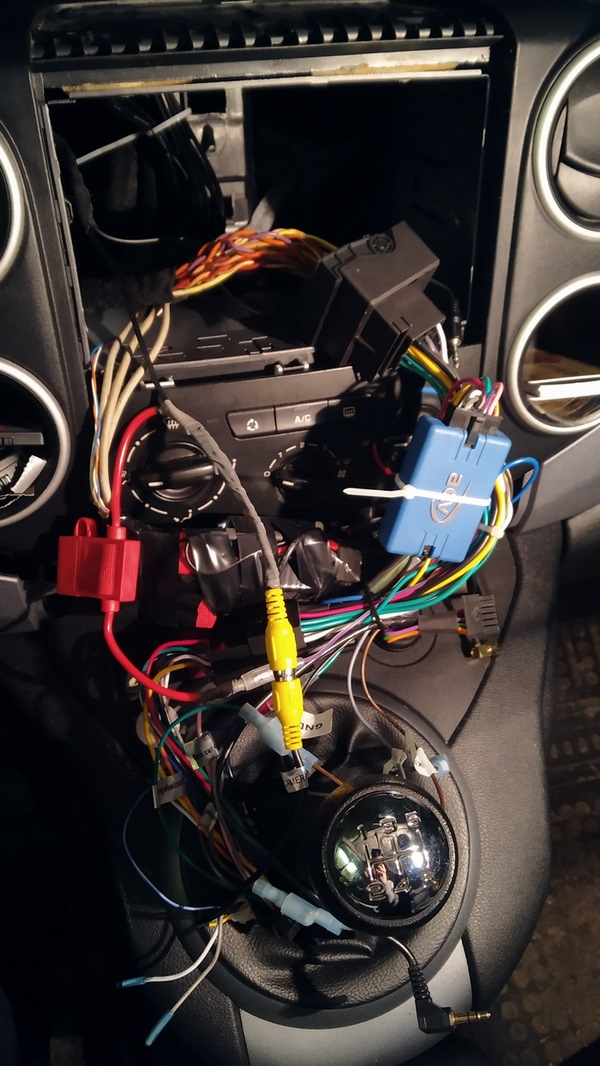

Проводочки різні кольорові красиві

У процесі установки виявилося що потрібен перехідник на радіо, оскільки штатний до цієї магнітолі не підключити. Або обрізати івпаювати нормальний штекер або купити перехідник. Та й найголовніше– це перехідна рамка. У комплекті з магнітолою рамка була, але вонане підійшла, оскільки прямокутна, під рівну панель, а у нас панельз крутилами пічки має опуклу форму. Замовив ще рамку (560 грн) таперехідник на радіо антену (180 грн). Бачив багато випадків, деперехідній рамці не надавали уваги і ставили просту…

І ось як все вийшло. Магнітолою повністю задоволений, порівняно зпопередньою, це небо і земля! Крутилка з кнопками роблять магнітолуще крутіше) А от знайшов для прикладу фото ГУ без перехідноїрамки:

Просто порівняння

Тому, якщо ви вирішили ставити собі 2DIN, незалежно від марки тамоделі авто, прикупіть перехідну рамку саме під ваше авто.
