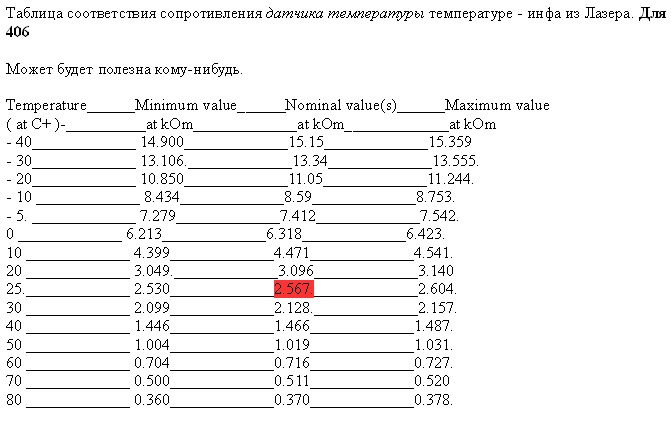

з якої випливає, що нам потрібен терморезистор номіналом 2, 56 кОмабо близький до нього. Номіналом 2.5 кім існують, але мені впродажу знайти не вдалося, а чекати посилку з Китаю мінімум 100штук не вигідно і накладно.

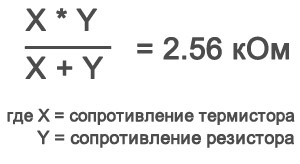

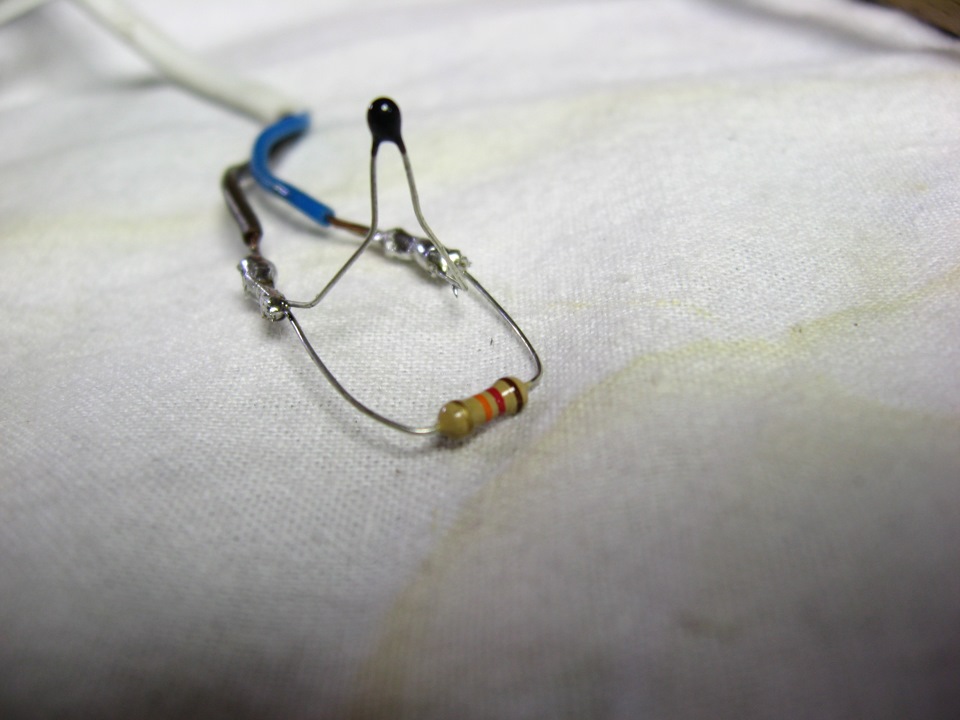

На допомогу нам приходить чудова формула, за допомогою якої можнапідібрати опір резистора включеного в ланцюг паралельно для того, щоб знизити опір термістора до необхідного значення. Ось цяформула:Таким чином підбираємо потрібні номінали доступні упродажу. (3.3 * 12)/(3.3 + 12) = Таким чином, нам необхіднопридбати термістор номіналом 3.3 кОм і резистор 12 кОм
Експериментував з номіналами термі 4.7 кОм та резистора 5.6 кОм.Працює, але не точно. Бреше градуси на 3.
З термістором 3.3 ком в самий раз.

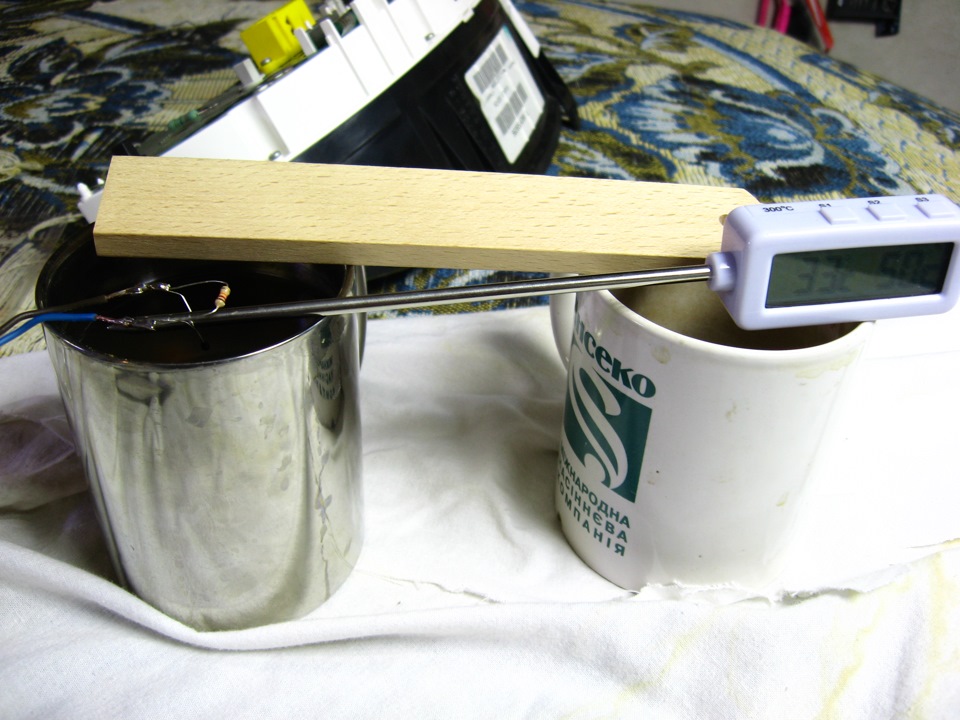

Підключаємо проводи датчика до верхнього роз'єму бортовогокомп'ютера на контакти 6 та 7. Полярність має значення. Щобдізнатися, як правильно підключити, потрібно підключений термісторпотримати над чашкою з гарячою водою/чаєм. Якщо правильнопідключено, то буде показувати температуру вище 30 °C. Якщо неправильно, то на екрані будуть прочерки. У такому разі міняємополярність. Далі необхідно готовий датчик кудись вбудувати. Непридумав нічого кращого, ніж у стандартне місце у правомудзеркалі.

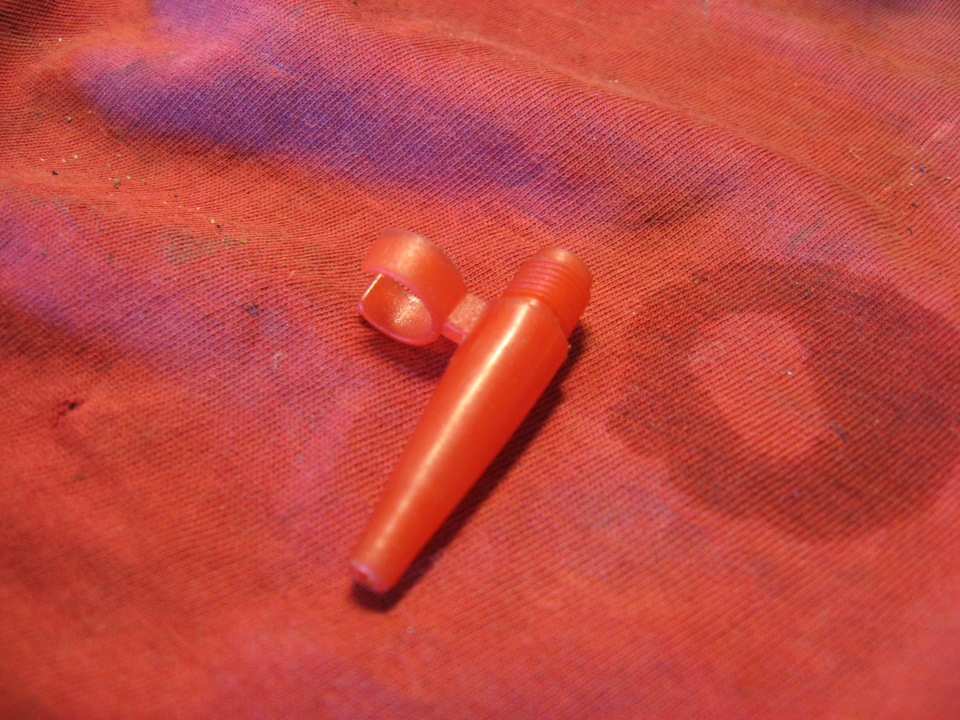

Для корпусу термістора взяв те, що попалося під руку. Це бувпластиковий сосок від компресора, яким накачують м'ячі:Запаюємо ізапаковуємо в термоусадку поливаючи термо-клеєм, щоб захистити відвологи
І прикручуємо на місце:
Просовуємо проводи:
З'єднання довелося робити роз'ємним, хоча дуже не хотілося. Чимменше з'єднань – тим менше можливих втрат у ланцюзі. Але дзеркалоколись доведеться знову знімати. Зробив наклемах-лопатках:Перевіряємо показання за допомогою високоточнихприладів :) Загалом, плюс -Мінус один градус похибки. Насвлаштовує.
Перевірка в реальних умовах показала, що температура показується находу правильно. Природно, на сонці корпус дзеркала нагрівається іпоказання виростають градусів на 5. Але на початку руху приходять унорму.
PS:Все-таки бреше гад. За 0 показує +7. Напевно, термістор попавсягавно.
Коментарі20
ТЕРМІСТОР 3.3 Ком. РЕЗИСТОР 18 Ком.Найкращий варіант.
доповнюю спостереження-датчик бреше на 1 градус. на вулиці -19, на компі -18. це вранці, о 7 ранку.вдень показав -11, на телефоні -13. роблю висновок-показує точно.
термістора 3.3кОм не знайшов у продажу, купив на 3кОм, методом розрахунку за формулою підібрав резистор 20кОм, зараз на вулиці -3, БК показує -2. продовжую спостереження.
маркування ? Резистор додатково потрібен ?
Привіт усім. Я брав термістор з витратоміра повітря. Свого не робітника теж у ковпачок від фломастеру і теж заливав термо клеєм. і без будь-яких резисторів. і працює чітко.
Всім привіт, хоч темі вже 100 років вставлю свої 5 копійок). Була подібна ситуація з сигналом, потрібен був датчик температури, ціна датчика близько 700 рублів. 22 ком або 4,7 ком, пробував різні схеми що з термісторами що в перемішку зі звичайними р...
Напильник наше все!)))
Це точно)
дзеркало з підігрівом
І?
ось і лає тепло дає скло влітку так то нормально наступного разу став під бамер де немає нагрівальних елементів
Нічого воно не гріє. Датчик знаходиться за корпусом дзеркала.
Буде лажа якщо паралелити з постійним резистором. Треба паралелити два — три терморезистори.
Мені на просторах немає трапилася стаття про заміну датчика температури. там було написано що потрібен резистор ntc2.2 до паралельно йому припаюється на 43к і послідовно всього ланцюга на 440 ом. збирав таку схему. працює і показує точно.
а якщо взяти мтт-4 на 3 кому або 2х1,5 кім? у них показання беруться при 20`С... я спробував 1+1,5 - бреше на 3-4`С... за даними таблиці отримав, що при 20`С необхідно близько 3 кім... у неділю поїду на ринок за 3 кім... потім відпишуся...З.И. Величе...
Так, і ще питання вже день стоїть на тесті на підвіконні - вимірює температуру, чомусь від -3 до +3 моргає знак `С - че за хрень? У тебе так само?
Це нормально. Це попередження про можливе зледеніння дорожнього покриття і нагадування, що час змінити гуму на зимову )
Дякую, знатиму
Так, походу термістор у тебе Г… Я зробив за твоєю схемою - один до одного - показує до градуса, що за +22, що на вулиці при -6.
Треба з'ясувати в чому проблема. Близько 20 град показував точно. При низькій темп почав брехати. Може, де волога потрапила.
